แนวเสียงของตัวเก็บประจุชนิดฟิล์มแต่ละยี่ห้อ...

กระทู้นี้เริ่มจากผมซื้อวงจร Low pass filter ใช้สำหรับแยกสัญญาณความถี่ต่ำไปขยายเสียงเพื่อขับลำโพงซับวูฟเฟอร์  แต่ผมได้ดัดแปลงให้เป็นอิเล็กทรอนิกส์ ครอสโอเวอร์โดยแยกสัญญาณความถี่สูงกว่า 80 Hz ไปเครื่องขยายเสียงเพื่อขับลำโพงหลัก  ตอนแรกก็ใช้ตัวเก็บประจุแยกสัญญาณขาเข้าโดยตรงแต่เจอปัญหาเสียงดรอปลงและมีเสียงรบกวนกันเนื่องจากอิมพีแดนซ์และอัตราขยายของของเครื่องขยายเสียงไม่เท่ากัน  ผมแก้ไขด้วยการใส่วงจรขยายเสียงเล็กๆ ขยายสัญญาณให้แรงขึ้น 4.9 เท่าแล้วค่อยป้อนให้วงจร Low pass filter ตามภาพปัญหาดังกว่าวก็หมดไป

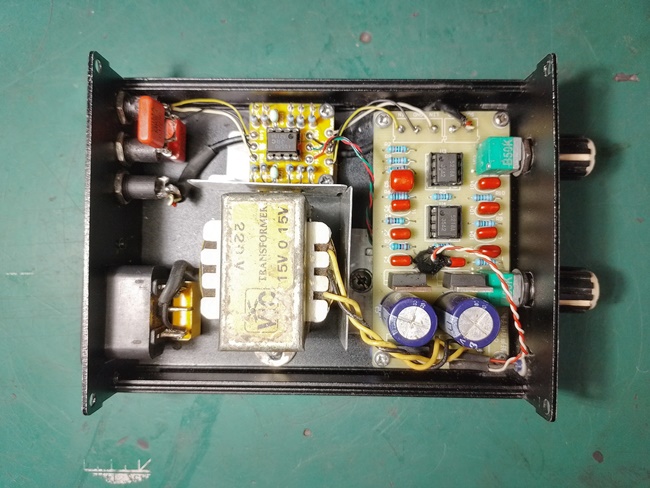

ภาพวงจร Low pass filter ที่ดัดแปลงเป็นอิเล็กทรอนิกส์ ครอสโอเวอร์เน็ตเวิร์ค ที่ประกอบเสร็จแล้ว  เนื่องจากกล่องมีขนาดเล็กอุปกรณ์วางใกล้กันจึงใช้แผ่นอลูมิเนียมบางกั้นระหว่างหม้อแปลงและแผ่นปริ๊นป้องกันสัญญาณรบกวน



การแยกความถี่สูงกว่า 80 Hz เพื่อไปป้อนให้เครื่องขยายเสียงขับลำโพงหลักนั้นใช้ตัวเก็บประจุคัปปลิ้งแค่ตัวเดียวซึ่งผมไม่คำนวณค่าความจุแต่จะใช้วิธีเปิดเพลงแล้วนั่งฟังจากนั้นก็เปลี่ยนค่าตัวเก็บประจุไปเรื่อยๆ จนกว่าจะได้เสียงที่ลงตัวพอดี  จากการที่ผมได้ฟังเสียงตัวเก็บประจุแบบฟิล์มยี่ห้อต่างๆ ที่นำมาคัปปลิ้งสัญญาณแบบจริงจังทำให้แยกความแตกต่างได้ดังนี้  ตัวเก็บประจุสีฟ้าไม่รู้ยี่ห้อได้มาจากปรีแอมป์คสาส A ให้เสียงพริ้วละมุนละไม ตัวเก็บประจุสีเหลืองไม่รู้ยี่ห้อได้เสียงโทนเดียวกันแต่เสียงจะบางกว่า ตัวเก็บประจุสีขาวครีมยี่ห้อ EVOX ก็ให้เสียงคล้ายกันแต่เสียงจะหนาขึ้นมานิดๆ ที่แตกต่างจากพวกมากที่สุดคือสีแดงยี่ห้อ Wima และสีเหลืองยี่ห้อ Nissei โดย Wima จะให้เสียงแนวดิบๆ สากๆ ฟังเพลงร็อคได้มันมากขณะที่ Nissei จะให้เสียงแนวเรียบร้อยเสียงของเครื่องดนตรีเหมือนจะซอร์ฟลง  สรุปตัวเก็บประจุเหล่านี้ให้เสียงแตกต่างกันนิดๆ หน่อยๆ แต่ละตัวเหมาะกับแนวเพลงคนละแนวกันผมจึงบอกไม่ได้ว่าตัวใดเสียงดีที่สุด ผมให้เสมอกันครับ
