เทคโนโลยี Optical Computing (การคำนวณเชิงแสง) และ MRAM (Magnetoresistive Random Access Memory) Optical Computing & MRAM
เทคโนโลยี Optical Computing (การคำนวณเชิงแสง) และ MRAM (Magnetoresistive Random Access Memory) เป็นกุญแจสำคัญในการก้าวข้ามขีดจำกัดของระบบอิเล็กทรอนิกส์ปัจจุบัน โดยเฉพาะในด้านการประมวลผลปัญญาประดิษฐ์ (AI) และการจัดการข้อมูลจำนวนมหาศาล
การคำนวณเชิงแสง: ความเร็วและประสิทธิภาพระดับสูง
การประมวลผลด้วยแสง: ใช้โฟตอนแทนอิเล็กตรอนในการส่งและประมวลผลข้อมูล ซึ่งช่วยลดความร้อนจากการต้านทานไฟฟ้าและเพิ่มแบนด์วิดท์อย่างมหาศาล จุดเด่นสำหรับ AI:
สถาปัตยกรรมเช่น Mach-Zehnder Interferometer (MZI) และ Microring Resonator (MRR) สามารถคำนวณ Matrix Multiplication ซึ่งเป็นพื้นฐานของ AI ได้ที่ความเร็วแสงด้วยความหน่วงต่ำมาก
ความท้าทาย: ระบบส่วนใหญ่ยังเป็นแบบไฮบริด (Photonic-Electronic) เนื่องจากความยากในการผนึกรวมแหล่งกำเนิดแสงและการขาดหน่วยความจำเชิงแสง (Optical Memory) ที่มีประสิทธิภาพ
อุปสรรค: ระบบประมวลผลด้วยแสงยังมีขนาดใหญ่ แสงที่ใช้ในชิป photonics ส่วนใหญ่มีความยาวคลื่นประมาณ 1300–1550 นาโนเมตร ซึ่งอุปกรณ์ที่ควบคุมแสง เช่น waveguide หรือ resonator ต้องมีขนาดใกล้เคียงกับความยาวคลื่น (µm เทียบกับ nm ใน CPU) ไม่เช่นนั้นแสงจะกระจายหรือสูญเสียพลังงาน นี่คือสิ่งที่เรียกว่า Diffraction Limit
MRAM: หน่วยความจำแห่งอนาคต
หน่วยความจำแบบไม่ลบเลือน (Non-volatile): MRAM เก็บข้อมูลในโดเมนแม่เหล็กผ่าน Magnetic Tunnel Junction (MTJ) ทำให้ข้อมูลไม่สูญหายเมื่อไม่มีไฟฟ้าเลี้ยง และมีความทนทานสูง ประสิทธิภาพของ
STT-MRAM: เทคโนโลยี Spin-transfer torque (STT) ที่ใช้ Spintronic ช่วยให้เขียนข้อมูลได้ด้วยกระแสไฟฟ้าต่ำและสามารถขยายขนาดได้ดีขึ้น
In-Memory Computing: Samsung ได้สาธิตระบบประมวลผลภายในหน่วยความจำที่ใช้ MRAM เป็นครั้งแรกของโลก ซึ่งช่วยลดการเคลื่อนย้ายข้อมูลและประหยัดพลังงานในการรันโมเดล AI
การรวมเทคโนโลยี (Opto-MRAM และสถาปัตยกรรมไฮบริด)
แก้ปัญหากำแพงหน่วยความจำ (Memory Wall): การใช้ Photonics สำหรับการคำนวณความเร็วสูงร่วมกับหน่วยความจำที่ไม่ลบเลือน (NVM) เช่น MRAM ช่วยลดปัญหาคอขวดในการส่งข้อมูลระหว่างหน่วยประมวลผลและแรม
ความเร็วระดับพิโกวินาที: นักวิจัยได้พัฒนา "opto-MRAM" ที่ใช้เลเซอร์ระดับเฟมโตวินาที (femtosecond laser) ในการเปลี่ยนสถานะแม่เหล็ก ทำให้เขียนข้อมูลได้เร็วถึง 20 พิโกวินาที (ps) ซึ่งเร็วกว่าระบบไฟฟ้าเดิมนับร้อยเท่า
ความยั่งยืนและ AI: ภายในปี 2026 คาดว่าระบบไฮบริดจะถูกนำมาใช้ใน Data Center มากขึ้นเพื่อลดการใช้พลังงานในภารกิจที่ซับซ้อน เช่น การฝึกโมเดลภาษาขนาดใหญ่ (LLMs)
ปัญหาการผลิต: การให้โฟตอนไปสั่งสปินของอิเล็กตรอนโดยตรงนั้นทำได้ แต่ต้องใช้วัสดุเฉพาะและประสิทธิภาพยังต่ำมาก ปรากฏการณ์ที่ใช้คือสิ่งที่เรียกว่า Spintronics ปัญหาคือ interaction ระหว่าง
photon ↔ spin มันอ่อนกว่าการใช้กระแสไฟฟ้า เลยมักต้องแปลงก่อนจากแสง → ไฟฟ้า → spin ทำให้เกิด conversion delay ขึ้น
สรุป: การผสานพลังระหว่างการประมวลผลที่รวดเร็วของแสงและความสามารถในการจัดเก็บข้อมูลที่ทนทานและไม่ลบเลือนของ MRAM คือหัวใจของการปฏิวัติฮาร์ดแวร์คอมพิวเตอร์ในยุคถัดไป
#OpticalComputing #MRAM #AIHardware #SiliconPhotonics #InMemoryComputing #FutureTech #Semiconductors #OptoMRAM #2026Trends #EnergyEfficiency #sciam4U

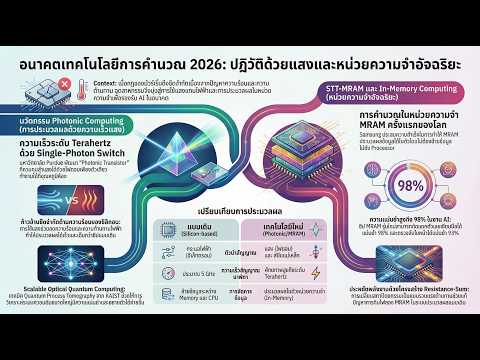

full vdo :
