ความคิดเห็นจาก Expert Account
ความคิดเห็นที่ 7

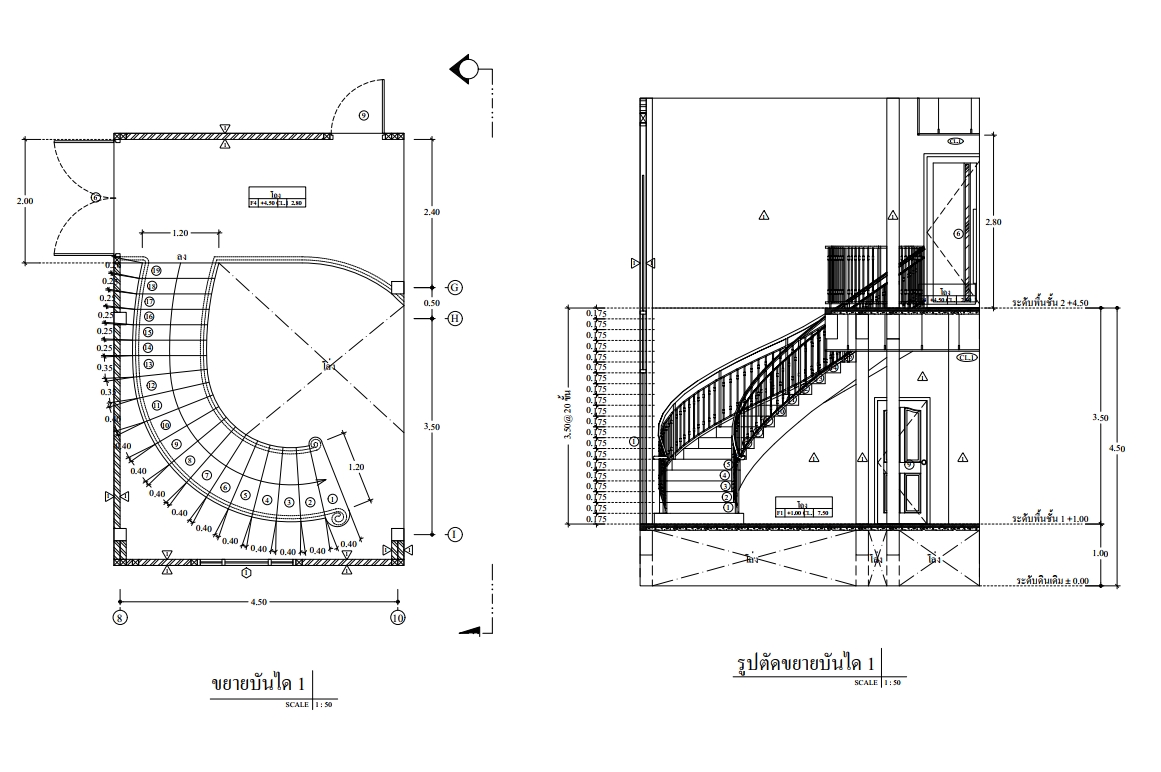

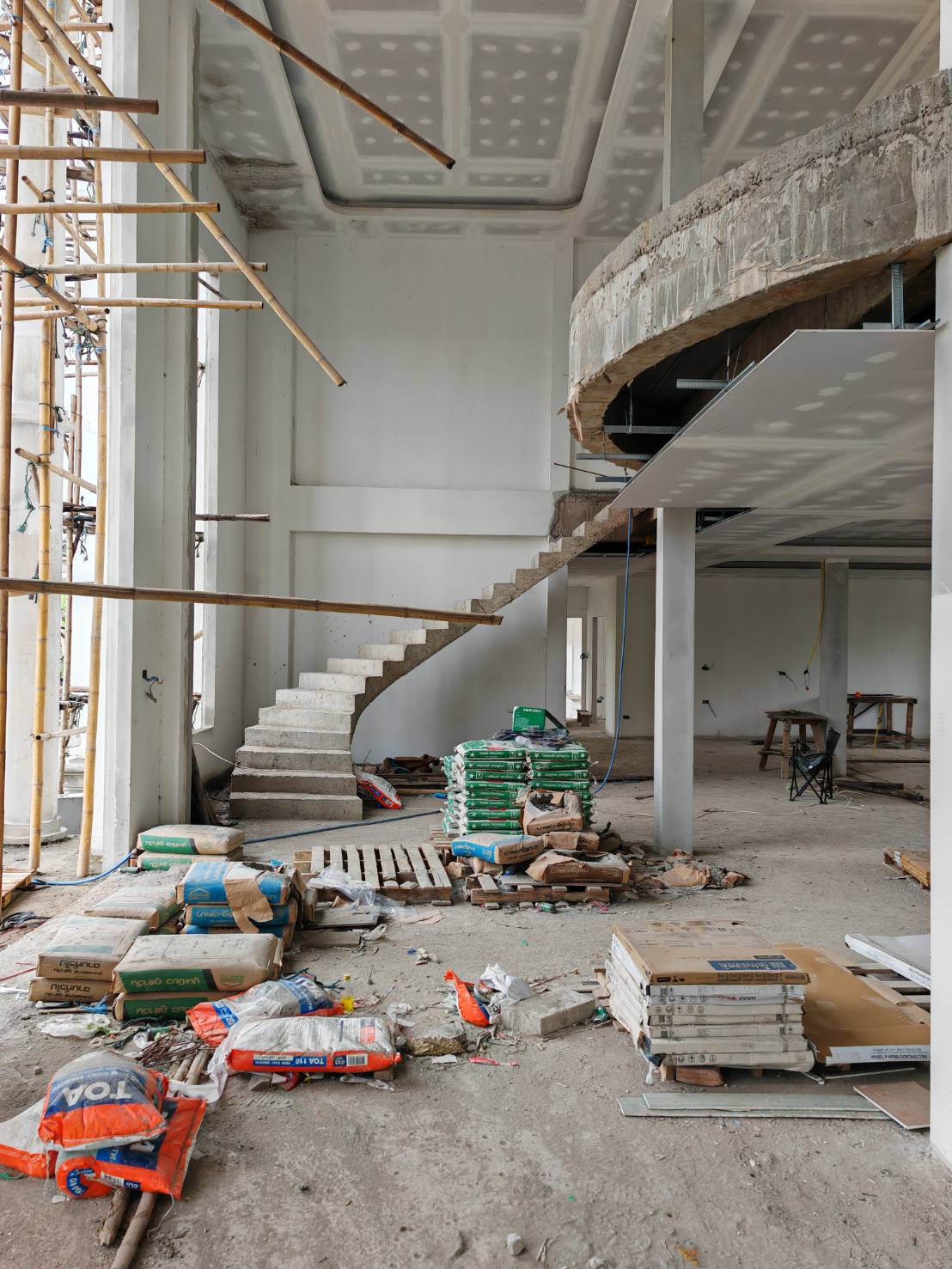

...บันไดตามรูป เป็นบันไดโค้ง 2 จุดศูนย์กลางผสมบันไดตรงขอบในและนอกโค้ง เป็นบันไดข้างเปิดทั้ง 2 ด้าน
ตัวบันไดกว้าง 1,200 mm มีแผงราวบันไดทั้ง 2 ด้าน ดังนั้นบันไดจะมีความกว้างสุทธิบันไดประมาณ 1,000 mm +- เป็นบันได 1 ทางจร
ผู้ออกแบบออกแบบ-คำนวนขนาดขั้นบันไดไม่ถูกต้อง มีค่าความชันและค่าการก้าวที่แตกต่างกันถึง 3 ช่วงในบันไดเดียวกัน เป็นอันตรายต่อการใช้งาน ดังนี้
ช่วงขั้นที่ 1 ถึง 11 เป็นบันไดโค้ง รัศมีวงนอกประมาณ 2,550 mm วงใน 1,350 mm มีค่า Chord(ค่าความลึกขั้นหรือความกว้างลูกนอนไม่รวมจมูกบันได)ที่ขอบวงนอกประมาณ 400 mm ที่ขอบวงในประมาณ 212 mm ค่าเฉลี่ย 306 mm มีความชันเฉลี่ย 29.765 ํ และมีค่าการก้าวสูง
ช่วงขั้นที่ 12-13 เป็นบันไดโค้ง รัศมีวงนอกประมาณ 3,065 mm วงใน 1,865 mm มีค่า Chord ที่ขอบวงนอกประมาณ 350 mm ขอบวงในประมาณ 213 mm ค่าเฉลี่ย 281.5 mm มีความชันเฉลี่ย 31.868 ํ มีค่าการก้าวกลาง
ช่วงขั้นที่ 14 ถึง 19 เป็นบันไดตรงขอบโค้ง มีความลึกขั้น 250 mm มีความชันขั้น 34.99 ํ มีค่าการก้าวต่ำ
ขอแนะนำให้ทุบรื้อทิ้ง หาผู้มีความรู้ในศาสตร์บันไดออกแบบ-คำนวณทั้งขนาดขั้นบันไดและรูปแบบบันไดให้ถูกต้องตามหลักการ ให้ดู Grand มีค่าความชันที่ใช้งานสะดวกสบาย และค่าการก้าวคงที่ในแนวทางจร
การที่ จขกท. ดุและจะปรับแต่ขั้นตรง จึงไม่ถูกต้อง อีกทั้งการจะขยายระยะนอนของขั้นตรงที่ 14 ถึง 19 ค่าขยายที่เหมาะสมคือ 30 mm(จากการคำนวณ อาจต้องถึง 35 mm จึงจะลงตัวหน้าขั้นที่ 1 ) สะสม 6 ขั้น 180 mm และต้องปรับต่อๆไปทุกขั้น บันไดหนาเทอะทะ หนาบางไม่เท่ากัน หนักขึ้นโดยไม่มีประดยชน์ เสียรูปทรงทางเรขาคณิต ไม่สวยงาม
และการไม่แแสดงแบบโครงสร้างบันได จึงไม่สามารถวิพากษ์ได้

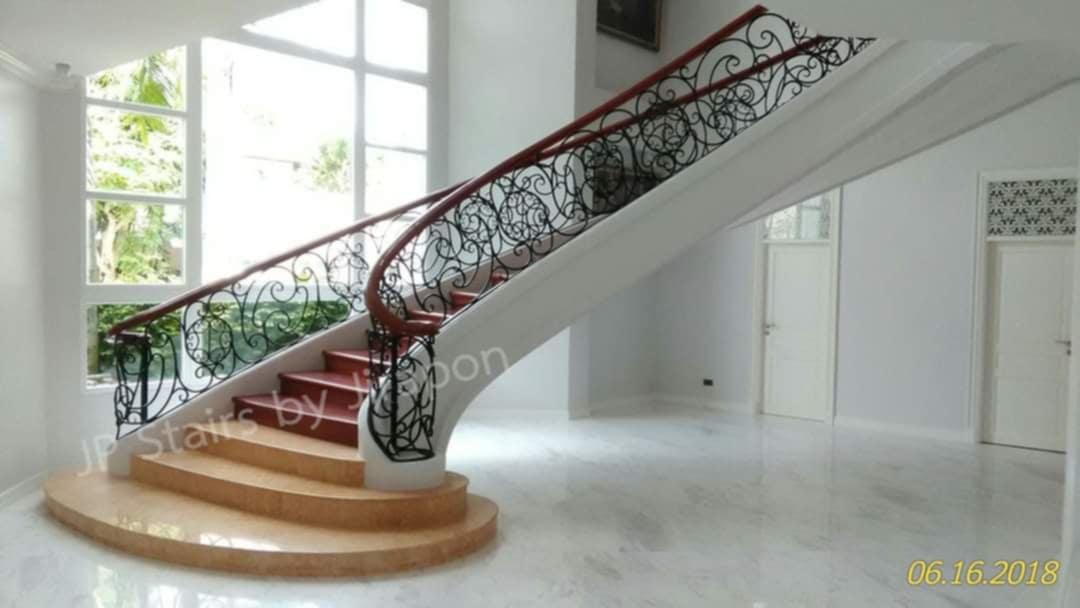

ตามรูปล่างนี้เป็นบันโค้งแบบเวียนที่มีความกว้างตัวบันได 1,700 mm มีความกว้างสุทธิ 1,500 mm เป็นบันได 2 ทางจร + ใช้งานเดินขึ้นลงสะดวกสบาย ความชันเฉลี่ย 30 ํ+-
แก้ไขเพิ่มข้อมูล
ตัวบันไดกว้าง 1,200 mm มีแผงราวบันไดทั้ง 2 ด้าน ดังนั้นบันไดจะมีความกว้างสุทธิบันไดประมาณ 1,000 mm +- เป็นบันได 1 ทางจร
ผู้ออกแบบออกแบบ-คำนวนขนาดขั้นบันไดไม่ถูกต้อง มีค่าความชันและค่าการก้าวที่แตกต่างกันถึง 3 ช่วงในบันไดเดียวกัน เป็นอันตรายต่อการใช้งาน ดังนี้
ช่วงขั้นที่ 1 ถึง 11 เป็นบันไดโค้ง รัศมีวงนอกประมาณ 2,550 mm วงใน 1,350 mm มีค่า Chord(ค่าความลึกขั้นหรือความกว้างลูกนอนไม่รวมจมูกบันได)ที่ขอบวงนอกประมาณ 400 mm ที่ขอบวงในประมาณ 212 mm ค่าเฉลี่ย 306 mm มีความชันเฉลี่ย 29.765 ํ และมีค่าการก้าวสูง
ช่วงขั้นที่ 12-13 เป็นบันไดโค้ง รัศมีวงนอกประมาณ 3,065 mm วงใน 1,865 mm มีค่า Chord ที่ขอบวงนอกประมาณ 350 mm ขอบวงในประมาณ 213 mm ค่าเฉลี่ย 281.5 mm มีความชันเฉลี่ย 31.868 ํ มีค่าการก้าวกลาง
ช่วงขั้นที่ 14 ถึง 19 เป็นบันไดตรงขอบโค้ง มีความลึกขั้น 250 mm มีความชันขั้น 34.99 ํ มีค่าการก้าวต่ำ
ขอแนะนำให้ทุบรื้อทิ้ง หาผู้มีความรู้ในศาสตร์บันไดออกแบบ-คำนวณทั้งขนาดขั้นบันไดและรูปแบบบันไดให้ถูกต้องตามหลักการ ให้ดู Grand มีค่าความชันที่ใช้งานสะดวกสบาย และค่าการก้าวคงที่ในแนวทางจร
การที่ จขกท. ดุและจะปรับแต่ขั้นตรง จึงไม่ถูกต้อง อีกทั้งการจะขยายระยะนอนของขั้นตรงที่ 14 ถึง 19 ค่าขยายที่เหมาะสมคือ 30 mm(จากการคำนวณ อาจต้องถึง 35 mm จึงจะลงตัวหน้าขั้นที่ 1 ) สะสม 6 ขั้น 180 mm และต้องปรับต่อๆไปทุกขั้น บันไดหนาเทอะทะ หนาบางไม่เท่ากัน หนักขึ้นโดยไม่มีประดยชน์ เสียรูปทรงทางเรขาคณิต ไม่สวยงาม
และการไม่แแสดงแบบโครงสร้างบันได จึงไม่สามารถวิพากษ์ได้
ตามรูปล่างนี้เป็นบันโค้งแบบเวียนที่มีความกว้างตัวบันได 1,700 mm มีความกว้างสุทธิ 1,500 mm เป็นบันได 2 ทางจร + ใช้งานเดินขึ้นลงสะดวกสบาย ความชันเฉลี่ย 30 ํ+-
