ผมได้หม้อแปลงที่ถอดออกมาจากเครื่องขยายเสียงน่าจะเป็นวงจรขยายเพิ่มพลัง 8 เท่าที่นิยมใช้ในงานวัดยุคก่อนเพราะแรงดันเอาท์พุทต่ำแค่ 24 โวลต์ เป็นหม้อแปลงของเครื่องขยายเสียงยี่ห้อ Royal (ประดิษฐ์เจริญซาวด์) หม้อแปลงแปะสติกเกอร์ไว้ว่า Power 300W ตัวเครื่องโดนน้ำท่วมพังไปนานแล้วมีคนถอดหม้อแปลงมาเก็บไว้ ตอนผมไปเห็นสนิมกินเกือบทุกส่วนผมฉีด Sonax แล้วใช้แปลงลวดขัดออก ฐานยึดติดแท่นผมถอดออกแล้วใช้น้ำกรดกัดสนิมออกจากนั้นล้างด้วยน้ำสบู่เช็ดแห้งแล้วทาน้ำมันสภาพก็กลับมาดูดี ผมใช้มัลติมิเตอร์วัดความต้านทานขด Primary ได้ค่าโอห์มต่ำมากไม่ถึง 2 โอห์มเพราะหม้อแปลงลูกนี้ใช้สายไฟขนาดใหญ่พัน ทดสอบจ่ายไฟเข้าผ่านหลอดไฟก็ไม่ได้ช็อตจึงจ่ายไฟเข้าไปโดยตรงวัดแรงดันได้ 24.7 โวลต์ วัดกระในสภาวะไร้โหลดมีกระแสไหล 0.24 แอมป์ คำนวณพลังงานได้ 55 วัตต์ ทดสอบจ่ายไฟทิ้งไว้ 1 วันหม้อแปลงก็ปกติไม่ได้มีความร้อนใดๆ ผมยังงงว่ามันเอาพลังงานไฟฟ้า 55 วัตต์ไปทิ้งไว้ที่ไหนเพราะตัวหม้อแปลงไม่ร้อนเลย
สภาพหลังทำความสะอาดแล้วยังดูดีมีสนิมหลงเหลืออยู่นิดหน่อย บนตัวหม้อแปลงไม่ได้บอกตำแหน่งสายแต่ใช้สีของสายไฟตามมาตรฐานจึงรู้ได้ว่าสายนั้นเป็นสายอะไร สติกเกอร์เนมเพลทบอกแต่กำลังวัตต์ ตัวเลข 24V, 230V นั้นผมเขียนเอง

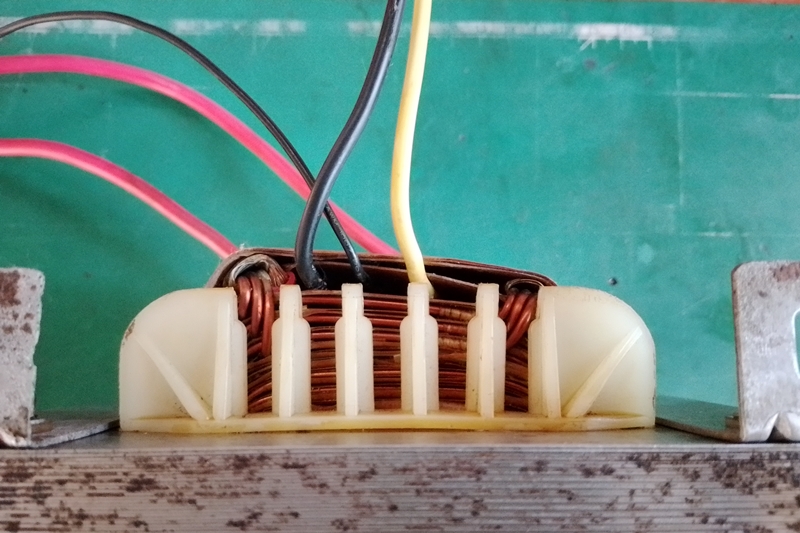

ขดลวด Secondary ใช้ลวดทองแดงอาบน้ำยาขนาดใหญ่น่าจะเบอร์ 16 AWG ขนานกัน 3 ขดน่าจะจ่ายกระแสต่อเนื่อง 15 แอมป์ได้สบายๆ
ผมจะนำหม้อแปลงลูกนี้ไปทำเครื่องชาร์จไฟแบตเตอรี่ โดยจะใช้ charger controller ที่นิยมใช้ในวงการโซล่าเซลล์เป็นตัวลดแรงดันจาก 34 โวลต์ลงมาเป็น 12-24 โวลต์ แล้วชาร์จเข้าแบตเตอรี่หรือไม่ก็จะใช้ DC step down buck converter เป็นตัวลดแรงดัน เนื่องจากไม่ได้เป็นคนถออดหม้อแปลงออกจากเครื่องเองจึงมีข้อสงสงสัยเกี่ยวกับหม้อแปลงลูกนี้ คือ สายไฟเล้นเล็กสีดำซึ่งใช้สายไฟขนาด 20 AWG นั้นมีหน้าที่อะไร? เบื้องต้นสายไฟเส้นนี้เป็นอิสระไม่ได้ต่อกับขดลวดชุดใดๆ เลย เพราะความต้านทานเป็นอนันต์วัดค่าไม่ได้ ผมเดาว่าในหม้อแปลงลูกนี้มีแผ่นซีลป้องกันสัญญาณรบกวนภายในสายไฟนี้ต่อไปยังแผ่นซีลนั้นแล้วต่อไปยังแท่นใช่ไหม?
สอบถามเกี่ยวกับหม้อแปลงครับ
สภาพหลังทำความสะอาดแล้วยังดูดีมีสนิมหลงเหลืออยู่นิดหน่อย บนตัวหม้อแปลงไม่ได้บอกตำแหน่งสายแต่ใช้สีของสายไฟตามมาตรฐานจึงรู้ได้ว่าสายนั้นเป็นสายอะไร สติกเกอร์เนมเพลทบอกแต่กำลังวัตต์ ตัวเลข 24V, 230V นั้นผมเขียนเอง
ขดลวด Secondary ใช้ลวดทองแดงอาบน้ำยาขนาดใหญ่น่าจะเบอร์ 16 AWG ขนานกัน 3 ขดน่าจะจ่ายกระแสต่อเนื่อง 15 แอมป์ได้สบายๆ
ผมจะนำหม้อแปลงลูกนี้ไปทำเครื่องชาร์จไฟแบตเตอรี่ โดยจะใช้ charger controller ที่นิยมใช้ในวงการโซล่าเซลล์เป็นตัวลดแรงดันจาก 34 โวลต์ลงมาเป็น 12-24 โวลต์ แล้วชาร์จเข้าแบตเตอรี่หรือไม่ก็จะใช้ DC step down buck converter เป็นตัวลดแรงดัน เนื่องจากไม่ได้เป็นคนถออดหม้อแปลงออกจากเครื่องเองจึงมีข้อสงสงสัยเกี่ยวกับหม้อแปลงลูกนี้ คือ สายไฟเล้นเล็กสีดำซึ่งใช้สายไฟขนาด 20 AWG นั้นมีหน้าที่อะไร? เบื้องต้นสายไฟเส้นนี้เป็นอิสระไม่ได้ต่อกับขดลวดชุดใดๆ เลย เพราะความต้านทานเป็นอนันต์วัดค่าไม่ได้ ผมเดาว่าในหม้อแปลงลูกนี้มีแผ่นซีลป้องกันสัญญาณรบกวนภายในสายไฟนี้ต่อไปยังแผ่นซีลนั้นแล้วต่อไปยังแท่นใช่ไหม?
