กระทู้ก่อนผมสอบถามเกี่ยวกับ UPS มือสองรุ่นที่เป็นหม้อแปลงทองแดงแท้และมีบอดี้เป็นโลหะเพื่อจะนำมาดัดแปลงให้เป็นอินเวอร์เตอร์ระบบโซล่าเซลล์ซึ่งตอนนี้ผมใช้อยู่ 1 เครื่องดัดแปลงจาก UPS เก่าขนาด 860VA พอเป็นอินเวอร์เตอร์จ่ายกำลังไฟได้ 300 วัตต์ต่อเนื่องได้ใช้งานทั้งวันเครื่องแทบไม่ร้อนเลยใช้งานดีจึงอยากมีเพิ่มอีกชุด
กระทู้นั้นเพื่อนสมาชิกแนะนำให้ไปซื้อที่ร้านจะได้ของตรงสเป็คแต่ผมไม่มีเวลาขับรถตามหาร้านขาย UPS เก่าจึงต้องแก้หม้อแปลงที่มีอยู่ให้มีแรงดันและกระแสเหมาะสมกับการนำไปใช้งานเป็นหม้อแปลงอินเวอร์เตอร์ 12V หม้อแปลงลูกนี้เป็นหม้อแปลงแบบ EI ของเครื่องขยายเสียง NAKOYA เขาระบุสเป็คว่า 2400 วัตต์ PMPO แต่แรงดันหม้อแปลงอยู่ที่ 48V CT กระแส 3.18A กำลังวัตต์จริงจึงอยู่ที่ 50 วัตต์ RMS ต่อข้าง
แรงดันในภาพคือ AC 7V ปกติอินเวอร์เตอร์ระบบ 12V จะใช้หม้อแปลง 6V แต่บ้านผมอยู่ใกล้หม้อแปลงของการไฟฟ้าแรงดันขาเข้า 240V-250V ดังนั้นการวัดแรงดันขาออกของหม้อแปลงได้ 7V จึงเป็นเรื่องปกติ

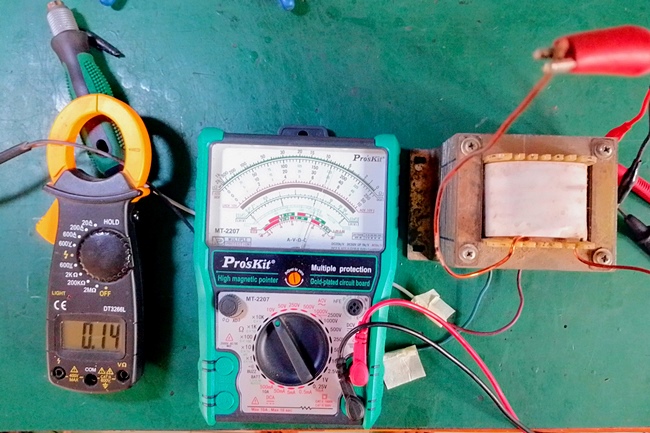

วิธีแก้หม้อแปลงของผมจะแก้เฉพาะขดเอาท์พุทที่พันอยู่ด้านนอกให้มีแรงดันลดลงเหลือ 6V ตอนแรกผมแก้ด้วยการนำลวดทองแดงเอาท์พุทเดิมแต่ทบรวบ 6 เส้นพันพร้อมกันปรากฏว่าประสิทธิภาพไม่ดีในสภาวะไม่มีโหลดกระแสไหลสูงถึง 0.32A เป็นเพราะใช้ลวดทองแดงทบกันหลายเส้นลวดจึงเรียงตัวกันไม่ดี ผมจึงรื้อออกแก้ใหม่โดยใช้ลวดจากหม้อแปลงลูกอื่นที่มีลวดทองแดงเบอร์ 14 AWG มาพัน ตอนนี้สภาวะไม่มีโหลดกระแสอินพุทไหลที่ 0.14A เทียบกับหม้อแปลง 350VA อีกลูกที่เป็นของเดิมๆ จากโรงงานมีกระแสไหลเท่ากันแต่ถ้านำไปเทียบกับหม้อแปลงเทอรอยด์แล้วในสภาวะไร้โหลดหม้อแปลงเทอรอยด์กระแสจะไหลที่ 0.07A ดีกว่าหม้อแปลง EI เท่าตัว

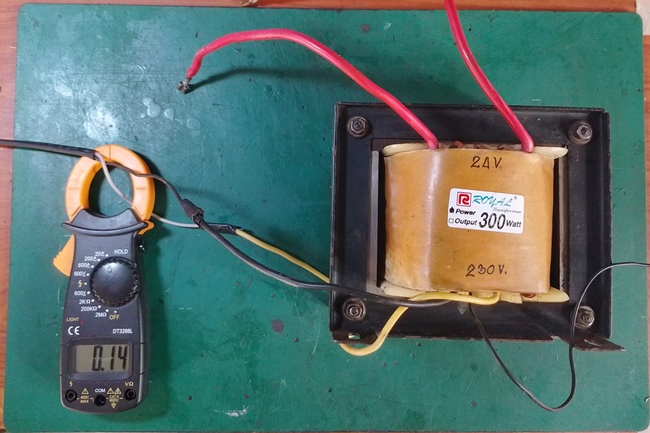

นำภาพหม้อแปลงเดิมๆ ที่ไม่ได้แก้มาให้ดูเทียบกันในสภาวะไม่มีโหลด แม้ลูกนี้จะใหญ่กว่าแต่ผมลองวัดกระแสไฟของหม้อแปลง EI ลูกเล็กขนาดประมาณ 150VA ที่มีอยู่หลายลูกมาเทียบกันแล้วก็กินกระแสไม่ต่างกันอย่างมีนัยยะสำคัญ
ตอนนี้ได้หม้อแปลงอินเวอร์เตอร์แล้วขั้นต่อไปก็หากล่องเหล็ก หาเพาเวอร์มอสเฟสคือจะใช้ของเก่าที่มีอยู่ก่อนถ้าหาไม่ได้ค่อยซื้อของใหม่ครับ
