รบกวนขอความรู้หน่อยครับ

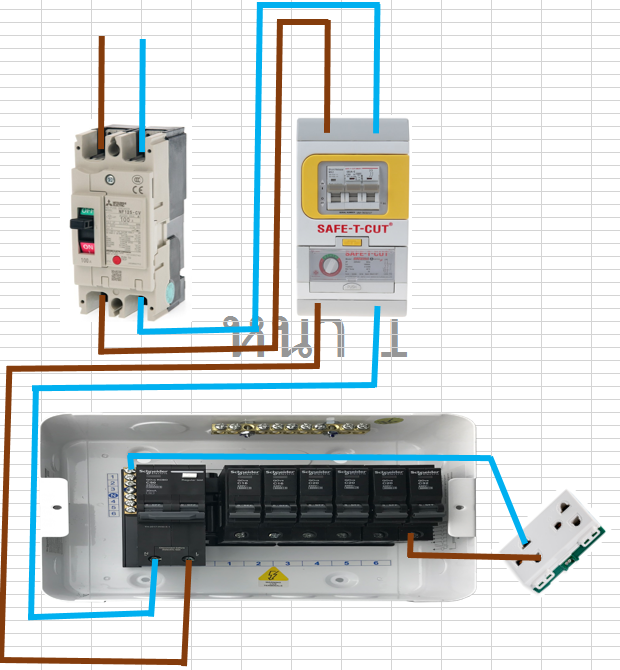

เรื่องมีอยู่ว่า ที่บ้านแม่ยาย 30-40 ปีแล้ว หาช่างเดินสายไฟใหม่ และขอเดิมไม่มีกราว ระบบเดิมเป็นดังภาพ (Safe T Cut = 30mA)
หลังจากนั้นช่าง เดินสายไฟใหม่และเพิ่มสายกราวให้อุปกรณ์ทั้งหมดภายในบ้าน พอใช้แล้ว Safe T Cut ตัดบ่อยต้องปิดเครื่องใช้ไฟฟ้าบ้างตัวเพื่อให้ไม่ทริป
ไปเช็คดูช่างไม่ได้ต่อ Bar-N และ Bar-G ถึงกันไว้ และผมได้ลองวัดหาไฟรั่วที่ต้นทางอยู่ที่ 0-0.1A และวัด N เทียบ G ได้ 80-110V
ไม่ได้เช็คมาช่วยดูก่อนส่งงาน เป็นฝ้าฉาบเรียบขึ้นดูไม่ได้ว่าต่อแต่ละจุดไว้ยังไง

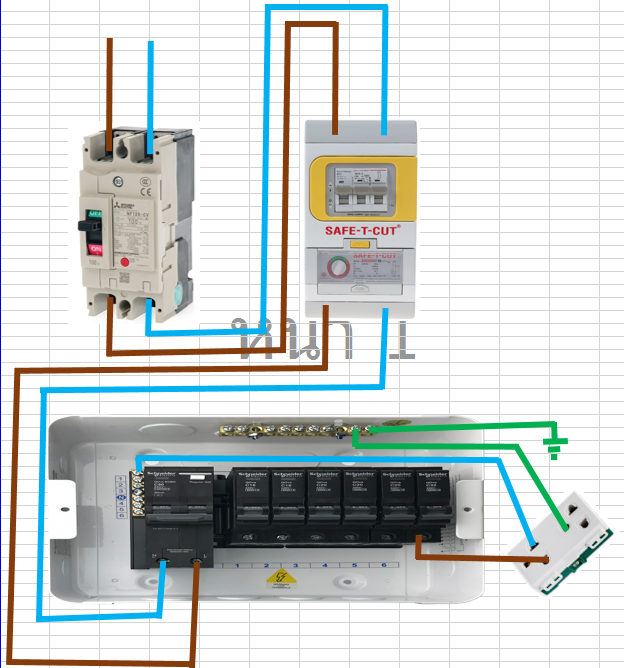

ต่อระบบไว้ดังภาพ
ผมไล่ย้ำน็อต ย้ำสาย N ใหม่เท่าที่จะทำได้ วัดแรงดันไฟฟ้า N-G = 5-12V
และต่อ Bar-N เข้ากับ Bar-G ทีนี้หนักเลย ON ไม่ได้ Safe T Cut ตัดตลอด

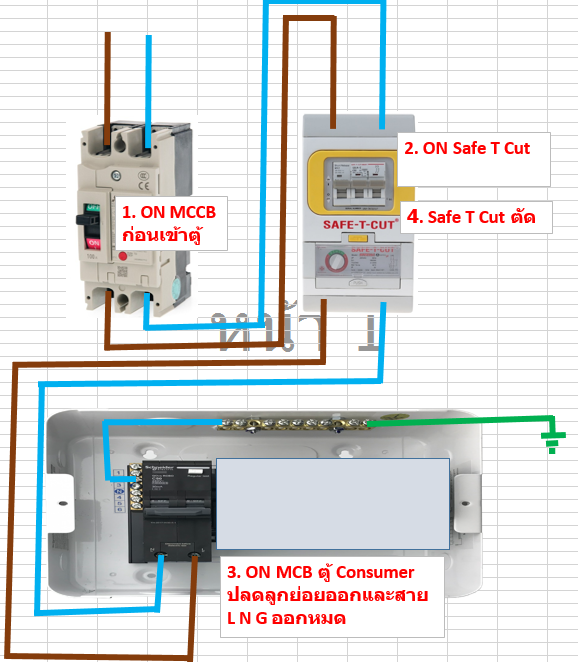

ผมเลยรื้อสายออกหมดทั้งตู้เหลือแต่ Main MCB และ สาย Main power
แต่ Safe T Cut ก็ยังตัดอยู่ ต้องเอาสาย Main G ที่ต่อลงดินไว้ออกถึงจะหายใช้งานได้ปกติ
ลองงานมา 1 วันเต็มยังไม่ตัด
อยากรู้ว่าผิดพลาดตรงไหนหรอครับ หรือต้องเอาสาย N เข้า Bar-G ก่อน
รบกวนขอความรู้พี่ๆทั้งหลายหน่อยครับผม ขอบคุณครับ
