กล่องออมสิน ดิจิตอล ส่งค่าเงินบาทไปที่ LINE DIY

สวัสดีครับ เพื่อนผมได้สร้างกล่องออมสิน ระบบดิจิตอลขึ้นมา 1 กล่อง
โครสร้างภายนอกทำด้วยแผ่นอะคริลิค 6 ด้านมิติ กว้างคูณยาวคูณสูง 20x20x20cm

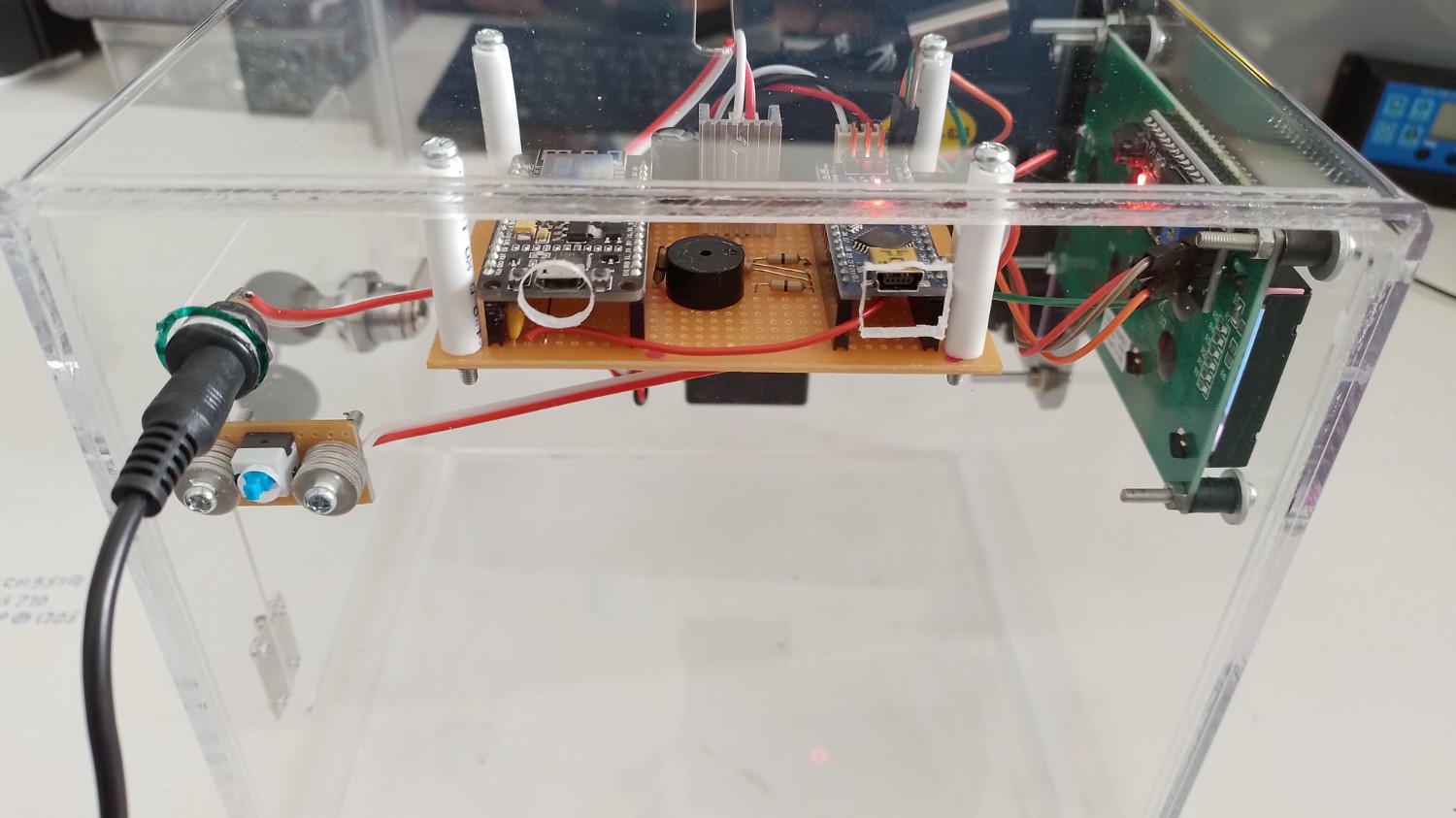

ส่วนประกอบภายในมี

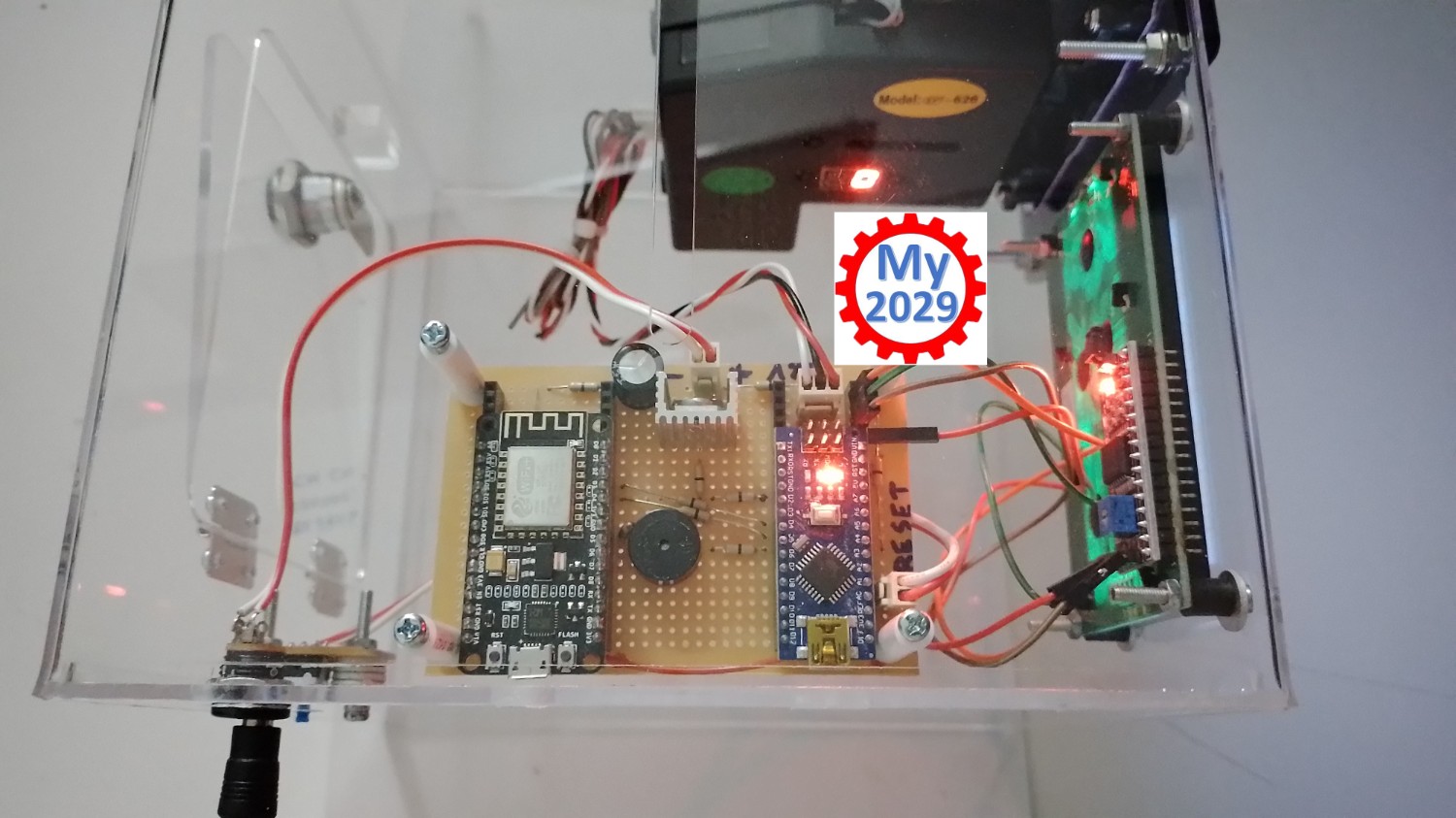

-Arduino nano 1 ตัว
-Arduino Esp8266 1 ตัว

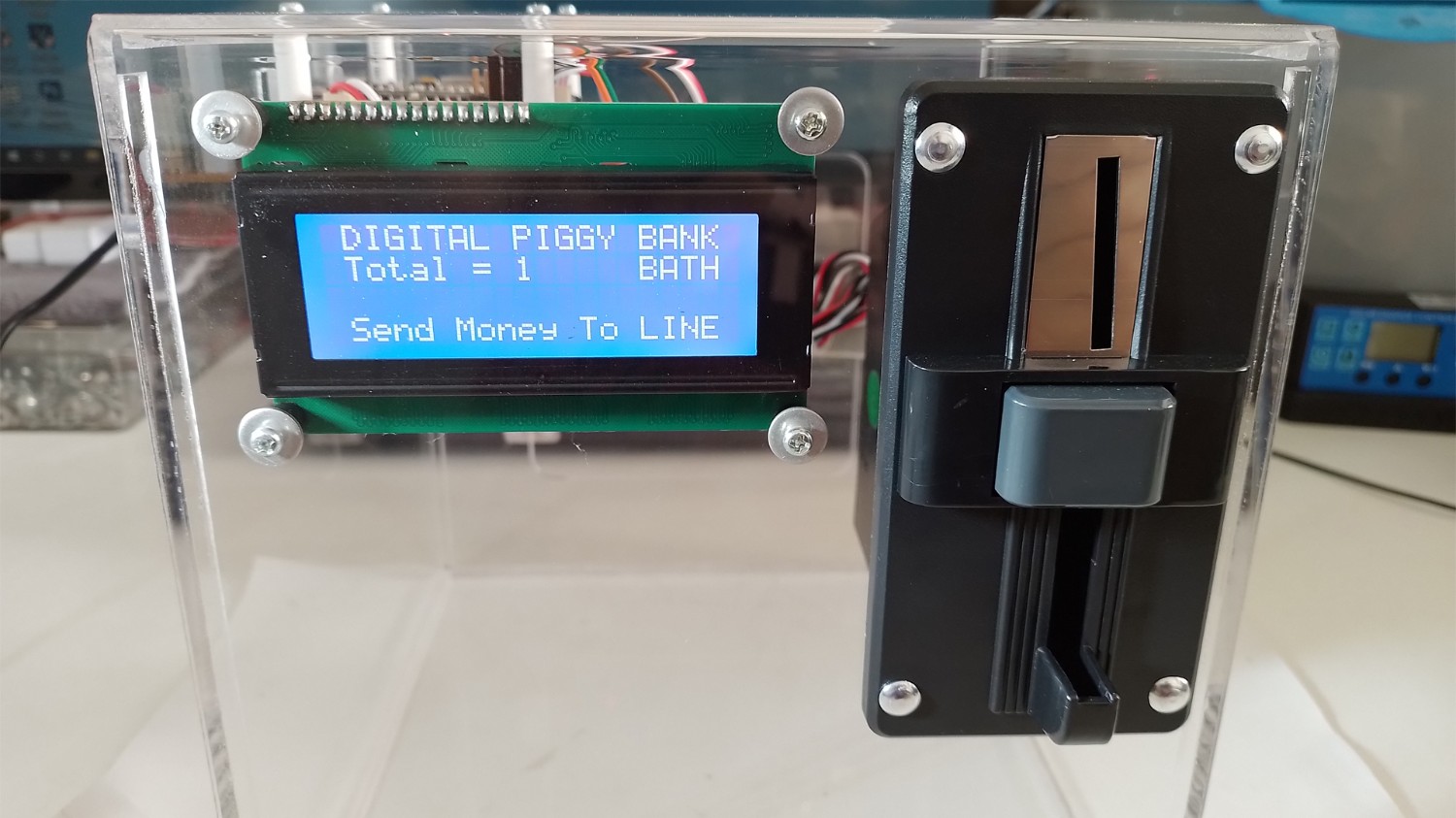

-จอ LCD 20x4 1 ตัว

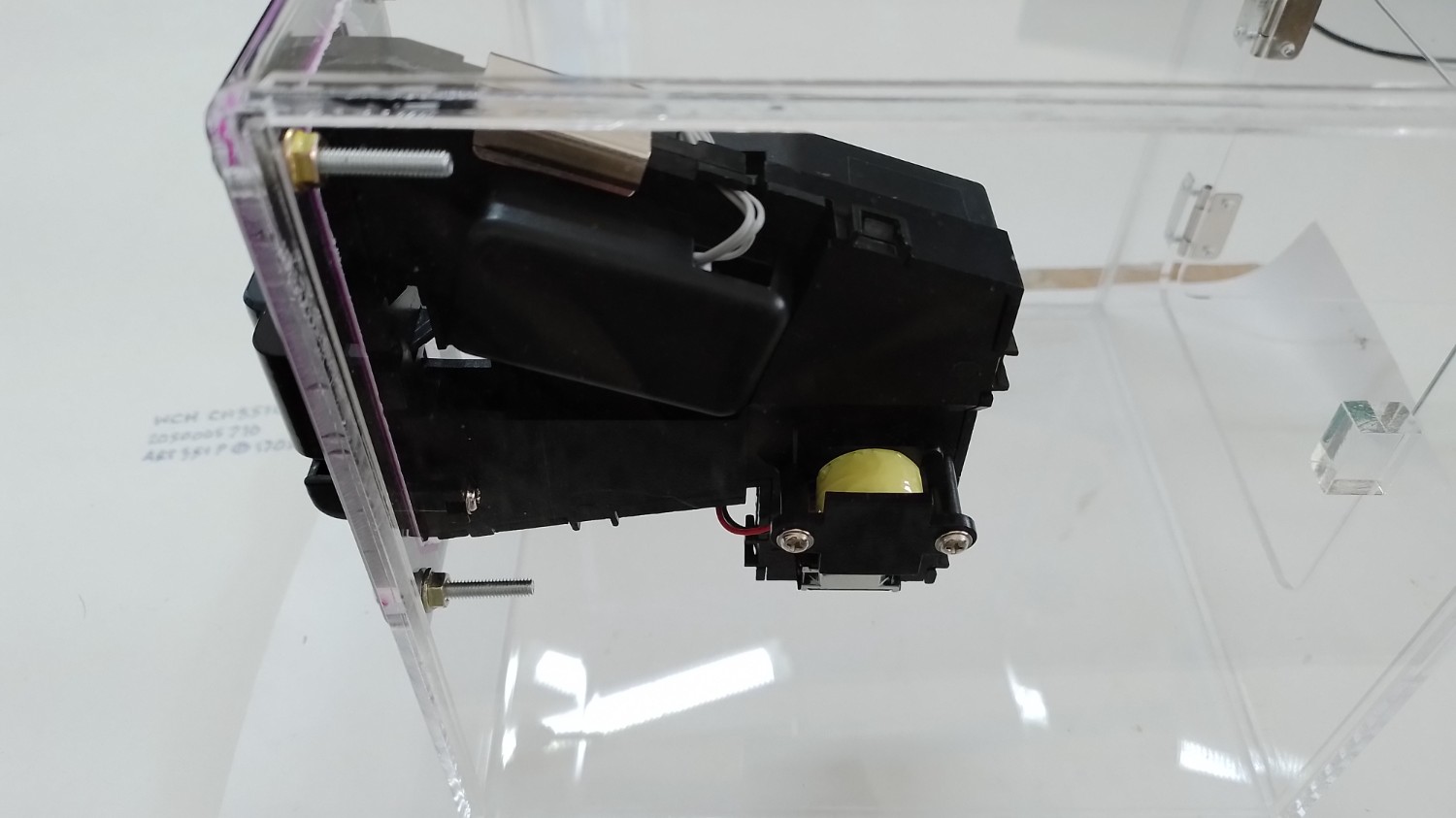

-กล่องหยอดเหรียญเอนกประสงค์ 1 ตัว
-อะแดปเตอร์ 12v 1ตัว

การทำงาน กล่องออมสินดิจิตอล แจ้งเตือนผ่านไลน์ รายละเอียดจะแสดงในคลิปทั้งหมดครับ

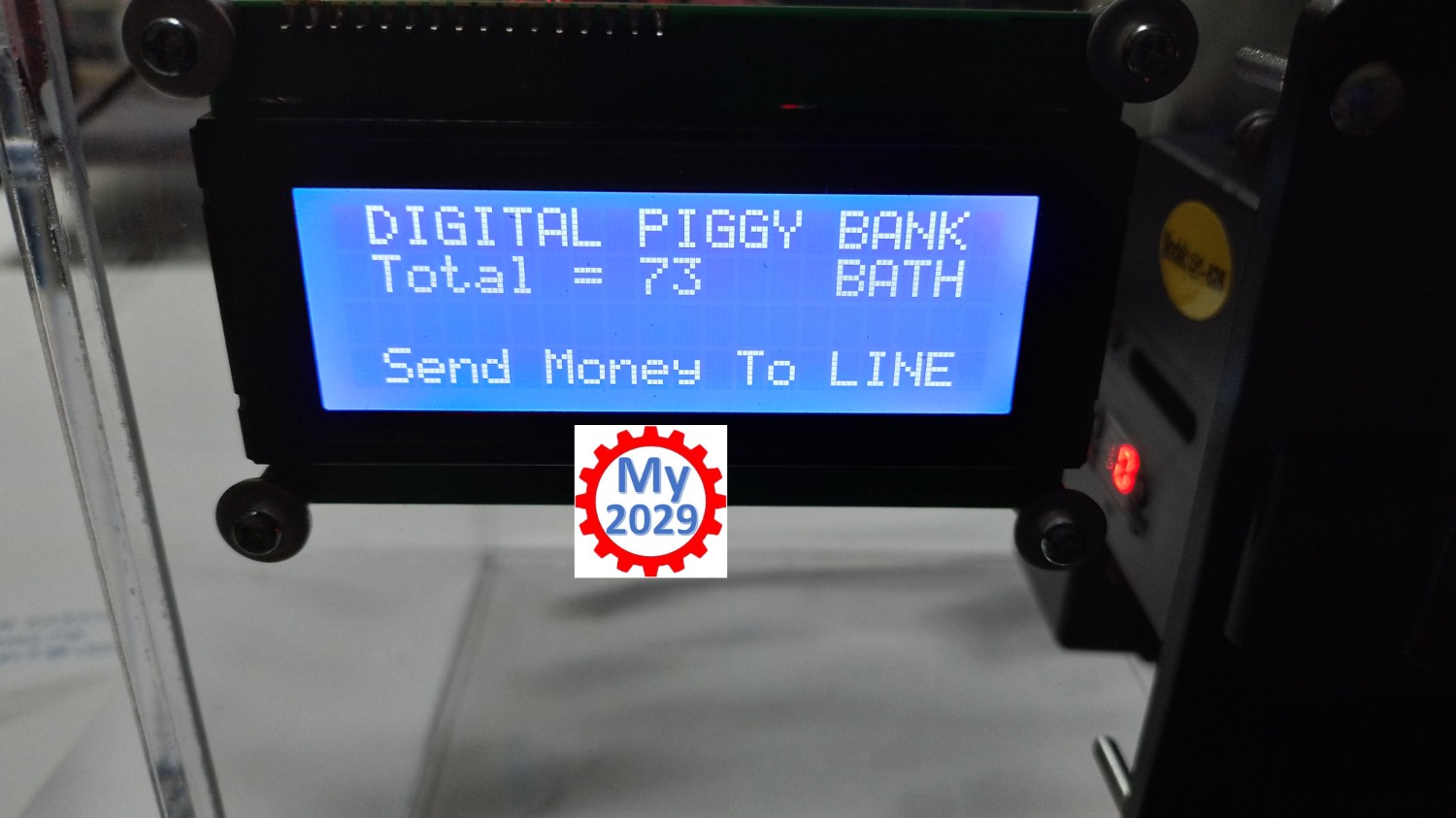

การทำงานเมื่อเสียบอะแดปเตอร์ หน้าจอ LCD 20x4 จะติดและสแตนด์บาย
เมื่อหยอดเหรียญ 1 บาทที่ช่องรับเหรียญทันทีที่เหรียญ 1 บาทผ่านเซ็นเซอร์
เครื่องหยอดเหรียญจะส่งสัญญาณพัลส์ 1 ลูกเป็นเวลา 50ms (มิลลิวินาที)
สัญญาณจะไปกระตุ้น input ของ Arduino nano นับเลขเป็น 1 ที่หน้าจอ LCD
ในเวลาเดียวกันนั้นจะส่งค่าเงินผ่าน Arduino Esp8266 เพื่อส่งสัญญาณเตือนไปยัง LINE ที่โทรศัพท์
ถ้าหยอดเหรียญ 2 บาทจะส่งพัลส์ 2 ครั้ง
ถ้าหยอดเหรียญ 5 บาทจะส่งพัลส์ 5 ครั้ง
ถ้าหยอดเหรียญ 10 บาทจะส่งพัลส์ 10 ครั้ง
หน้าจอ LCD จะแสดงผลครั้งละ 1 บาท และข้อความที่ไลน์ จะแสดงผลครั้งละ 1 บาทเรียงบรรทัดลงมา
การรีเซ็ตตัวเลข กดปุ่ม Reset ค้างไว้ 10 วินาที
การหยอดเหรียญเครื่องจะรวมจำนวนแล้วบันทึกในหน่วยความจำของ Arduino nano mcu (Micro Controller)
ถึงแม้ไฟดับ ระบบก็ยังจำตัวเลขครั้งล่าสุด กล่องหยอดเหรียญ ซึ่งต้องเขียนโปรแกรมควบคุมและสั่งงาน
ร่วมกับเครื่องหยอดเหรียญเอนกประสงค์
สเปค
Arduino nano ใช้ไฟ dc5v
Arduino Esp8266 ใช้ไฟ dc5v
มีอแดปเตอร์แปลงไฟฟ้าจาก 220v ac เป็น 12v และ 5v dc
เพื่อใช้กับเครื่องหยอดเหรียญเอนกประสงค์ และวงจรนับเลข
กล่องหยอดเหรียญ รับเหรียญของประเทศไทย 1 บาท 2 บาท 5 บาท 10 บาท
ขนาด กว้างxยาวxสูง 20x20x20cm

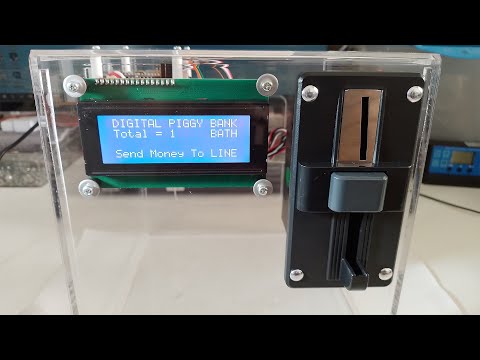

คลิกเพื่อดูคลิปวิดีโอ
