คำตอบที่ได้รับเลือกจากเจ้าของกระทู้
ความคิดเห็นที่ 5

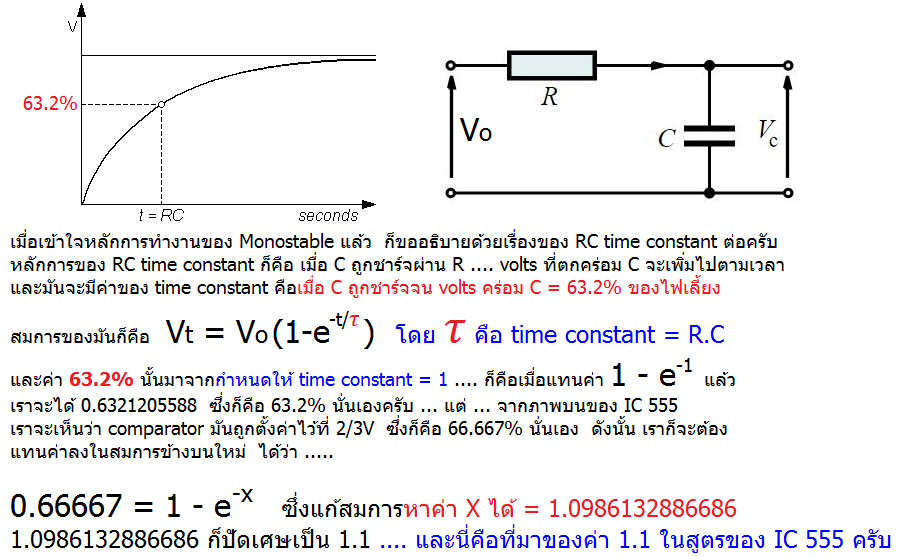

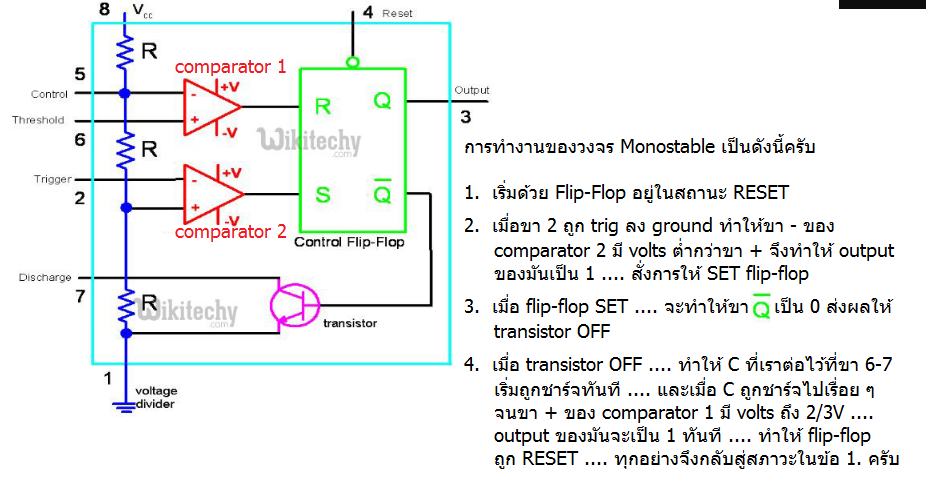

ขออธิบายด้วย 2 ภาพนี้ครับ ยาวหน่อยนะครับ
แต่หากตอบครูไปแบบนี้ได้ล่ะ เยี่ยมเลย

แต่หากตอบครูไปแบบนี้ได้ล่ะ เยี่ยมเลย


▼ กำลังโหลดข้อมูล... ▼
แสดงความคิดเห็น
คุณสามารถแสดงความคิดเห็นกับกระทู้นี้ได้ด้วยการเข้าสู่ระบบ
กระทู้ที่คุณอาจสนใจ
อ่านกระทู้อื่นที่พูดคุยเกี่ยวกับ
อิเล็กทรอนิกส์
วิศวกรรมศาสตร์
อุปกรณ์อิเล็กทรอนิกส์
วงจรไฟฟ้า
DIY Electronic
อยากทราบเกี่ยวกับ IC555
เกิ่นก่อนนะครับว่าผมใช้ ic 555 ต่อแบบโมโนสเตเบิ้ล มัลติไวเบรเตอร์ เพื่อสั่งให้มมอเตอร์ทำงาน 1 รอบต่อการกด1ครั้ง
โมโนสเตเบิ้ล มัลติไวเบรเตอร์ (MONOSTABLE MULTIVIBRATOR-ONE SHOT)
ซึ่งจะสร้างสัญญาณพัลส์แค่ลูกเดียวเมื่อมีสัญญาณมาทริก ถ้าไม่มีสัญญาณมาทริก เอาท์พุทของวงจรจะอยู่ในสถานะโลว์ (Low) ที่แรงดัน 0 โวล์ท เมื่อมีสัญญาณทริกเข้ามาที่ระหว่งขา 2 และกราวด์ สัญญาณพัลส์เอาท์พุทจะถูกสร้างมาเท่ากับแรงดันแหล่งจ่าย โดยที่ความกว้างของพัลส์ จะถูกกำหนดด้วย R1 และ C1 ตามสูตร
T = 1.1 x R1 x C1
ผมอยากทราบว่าเลข 1.1 จากในสูตรมาจากไหนครับ รบกวนผู้รู้ตอบคำถามผมหน่อยนะครับ
สามารถเข้าไปดูภาพประกอบที่เว็บอ้างอิงได้นะครับ(อยู่กลางๆ)
http://know2learning.blogspot.com/2017/02/555-ic-timer-555-ic-555-timer-1971-555.html
