ที่ๆ ผมทำงานอยู่มักจะทิ้งวัสดุหลายอย่างที่เก่าแล้ว พอดีไปเห็นเข้าเลยเกิดไอเดีย จับนู่นจับนี่มาทำเป็นเครื่องยิงลูกขนไก่ เพราะส่วนตัวและลูกชายชอบกีฬาแบดมาก จะซ้อมกับลูกชายบ่อย เครื่องยิงลูกขนไก่ที่ผมทำขึ้นเองนี้ อุปกรณ์ทั้งหมด 95% มาจากวัสดุที่ทิ้ง เช่น เฟรมหน้าต่างอลูมิเนี่ยม ก้านเหล็กลิ้นชักจากโต๊ะทำงาน เครื่องฉายโปรเจคเตอร์รุ่นเก้าและขาตั้ง ฮาร์ดดิสก์เก่า มอเตอร์รถยนต์เด็กเล่น ฯลฯ
๑. ข้างล่างนี่เป็นเครื่องฉายโปรเจคเตอร์เก่าที่ผมแกะอุปกรณ์ข้างในทิ้ง นำมาเป็นกล่องหลักของระบบทำงานจ่ายและยิงลูกขนไก่
................................................................

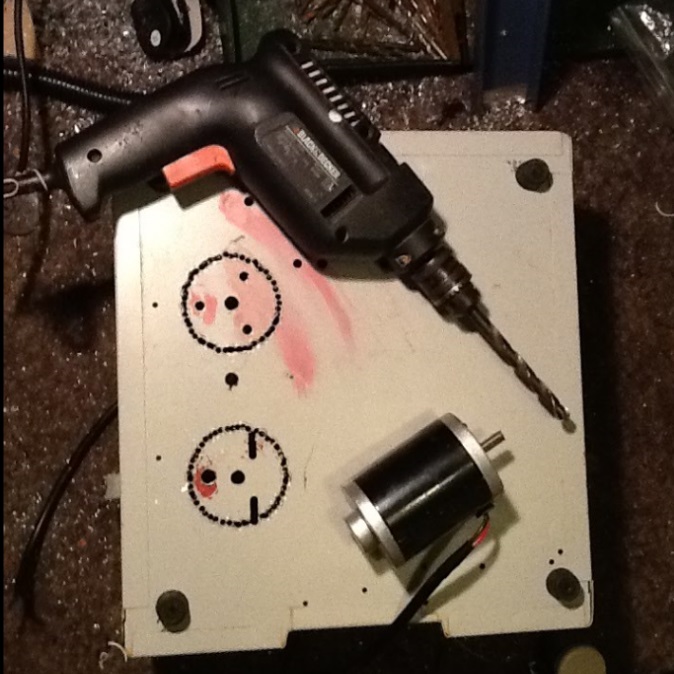

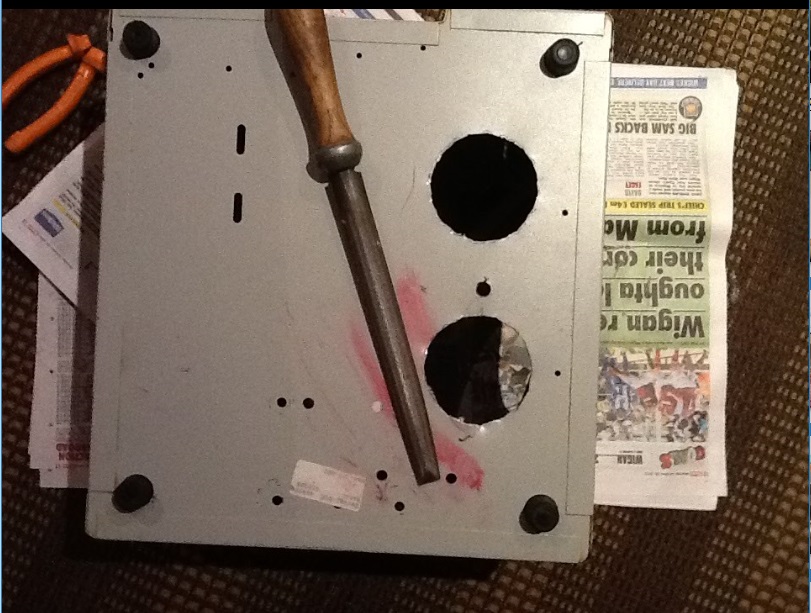

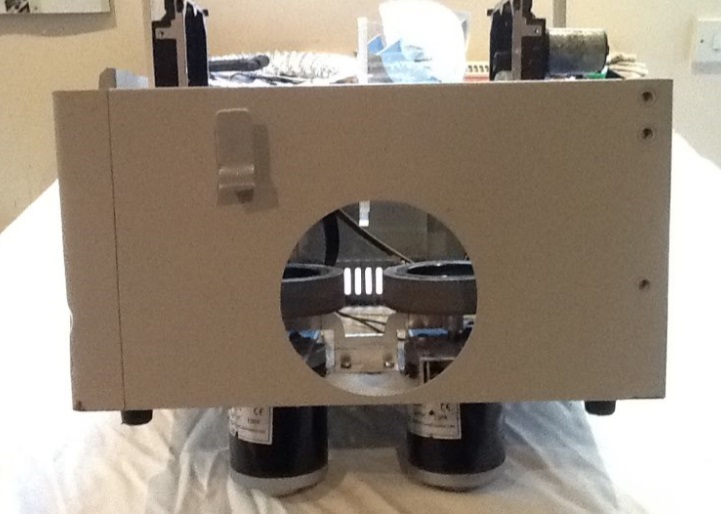

๒. เจาะรู้ใต้กล่องสองรู ใหญ่พอที่จะใส่ ดีซีมอเตอร์ขนาด 24 โวลต์ สองตัว
................................................................
๓. มอเตอร์

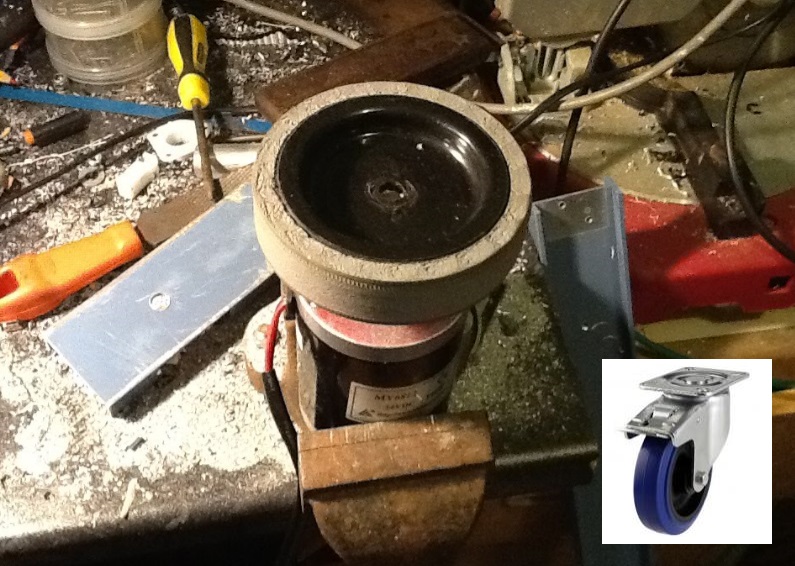

ล้อยางที่จะหมุนและปั่นลูกขนไก่ให้พุ่ง เป็นล้อรถเข็นเก่าๆ ที่ผมนำมาขัดหน้ายางให้กลมและเรียบ เพื่อกระชากลูกขนไก่ให้พุ่งขณะที่หมุนด้วยความเร็ว

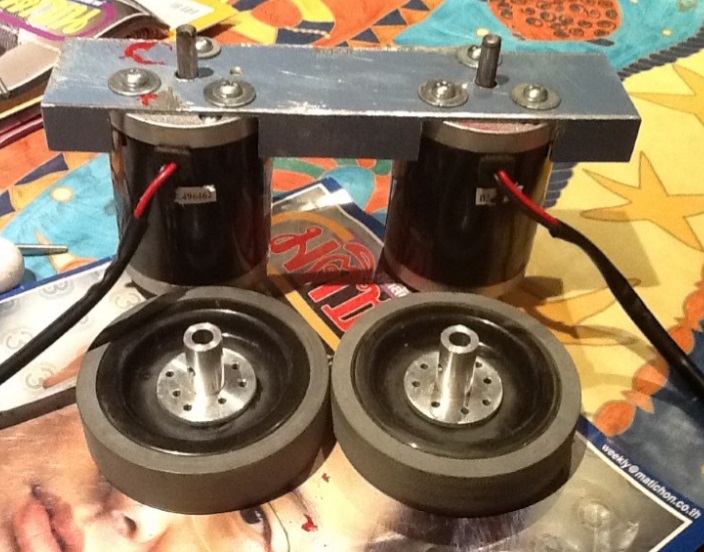

และล้อยางสองล้อนี้จะนำไปยึดกับมอเตอร์สองตัว
................................................................

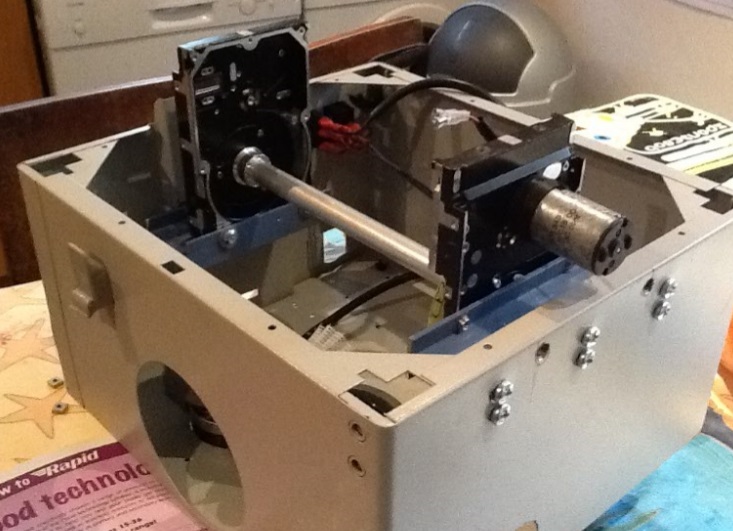

๔. ฮารด์ดิสก์เก่าสองตัว แกนกลางของฮาร์ดดิสก์จะมี
เพลาที่นอกจากจะแข็งแรงแล้ว ยังเป็นเพลาที่หล่อลื่นและมีแรงต่อต้านการหมุนที่ต่ำ ผมจึงนำมาใช้เป็นแกนเพลาสำหรับหมุนจ่ายลูกขนไก่
................................................................
๕. ฮาร์ดดิสตัวหนึ่งจะทำหน้าที่เป็น "เกียร์" เพื่อทดความเร็วของมอเตอร์ และเกียร์ตัวนี้ผมจะใช้มอเตอร์ขนาดเล็กซึ่งสามารถจ่ายกระแสเข้าได้จาก 1-12 โวลต์ การจ่ายกระแสไฟสูงต่ำตรงนี้ จะทำหน้าที่เสมือนการจ่ายลูกขนไก่ในอัตราที่เร็วหรือช้า (ประมาณว่าลูกตบ ลูกหยอด และลูกโด่ง) ผมใช้แผ่นดิสก์เก่าแล้วหุ้มขอบด้วยwrist band สายข้อมือที่เป็นยาง แทนการใช้ฟันเฟือง (ไม่ยอมจ่ายตังซื้อฟันเฟือง) ซึ่งถือว่าใช้ได้ดีทีเดียว
................................................................

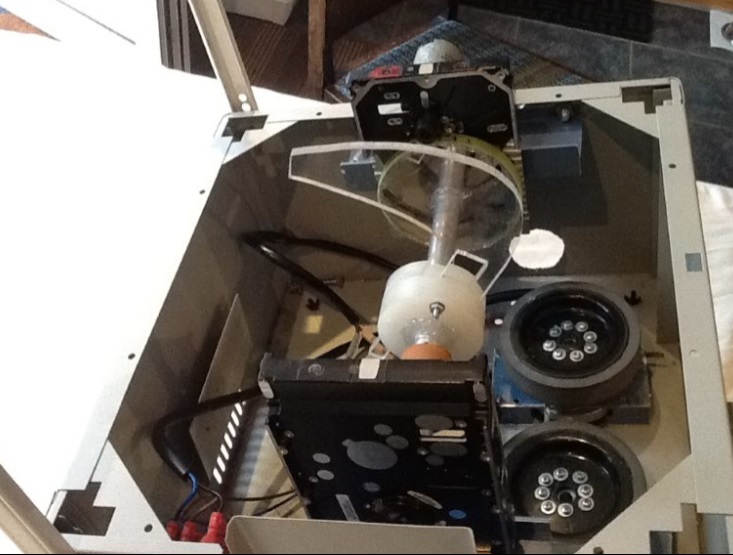

๖. ติดตั้งส่วนหนึ่งเข้าใส่ในกล่อง
................................................................

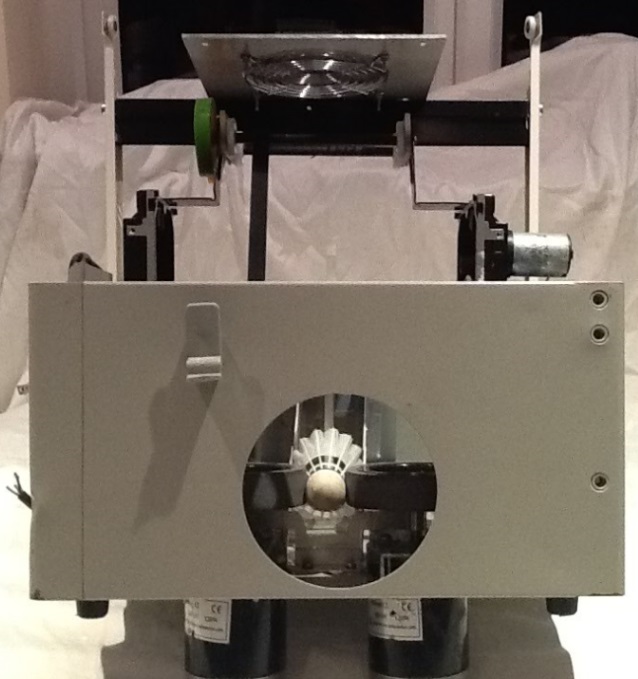

๗. แขนจับลูกขนไก่จ่ายให้ล้อยางที่หมุนด้วยความเร็ว ผมใช้พลาสติกใสมาตัดเป็นรูปทรงที่จับลูกขนไก่ได้
................................................................

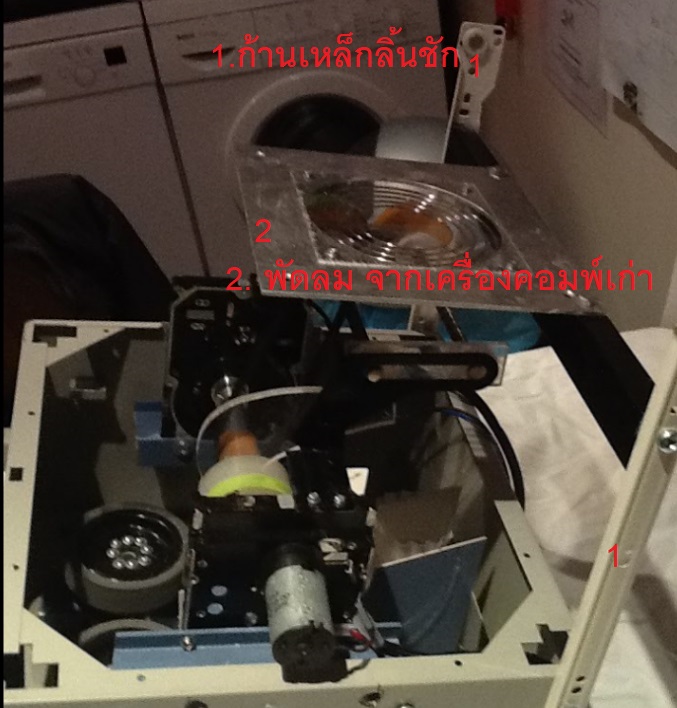

๘. ต่อมาเสริมฐานข้างบนขึ้นเพื่อเป็นฐานสำหรับเป็นคลังลูกขนไก่ อุปกรณ์ที่ใช้ก็ตามที่รูปอธิบาย
................................................................
๙. ที่เห็นท่อสีดำทั้งสี่ท่อนั้นเป็นแม็กกาซีนบรรจุลูกขนไก่ ผมใช้ท่อน้ำพีวีซี แต่มันใหญ่ไป ต่อมาผมจึงซื้อพลาสติกแผ่นใสแล้วมาม้วนเป็นทรงกลมขนาดพอดีกับลูกขนไก่แทน ซึ่งได้ผลดีเพราะว่าสามารถมองเห็นว่าลูกขนไก่เหลืออยู่ในแม็กกาซีนกี่ลูก แต่ละแม็กกาซีนจะบรรจุได้ ยี่สิบลูก
................................................................

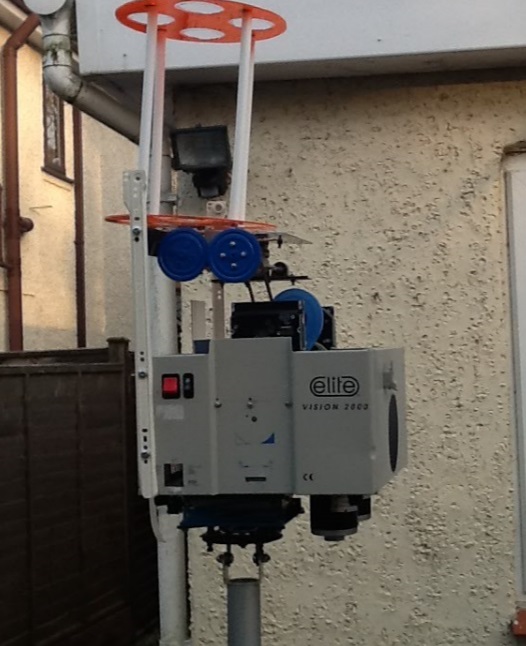

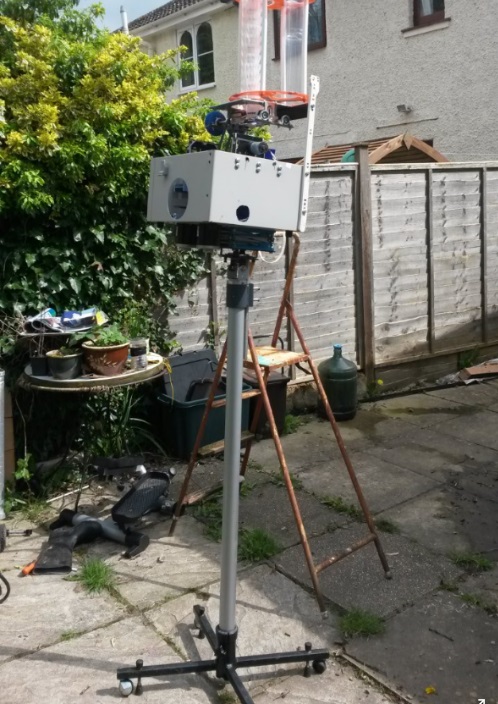

๑๐. นำไปติดตั้งกับขาตั้ง (ที่ใช้จากขาตั้งของเครื่องโปรเจคเตอร์แบบเก่าที่มีล้อสี่ล้อ เคลื่อนไปมาสะดวก) ตัวกล่องสามารถปรับมุมเงยสูงต่ำได้ เพื่อใช้ฝึกในกรณียิงลูกโด่ง ตบ หรือหยอด
................................................................

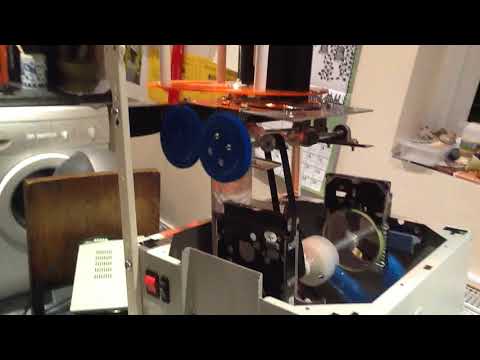

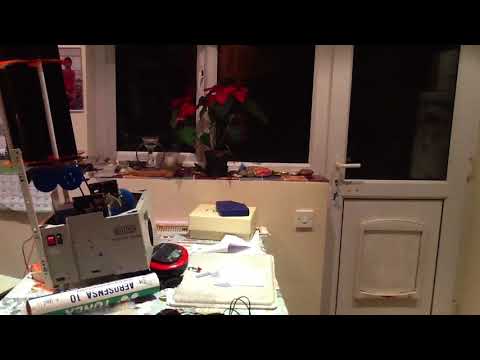

ต่อไปนี้ขอเชิญชมการทำงานของมันนะครับ
ปล. ผมจดลิขสิทธิ์ทรัพย์สินทางปัญญาแล้วนะครับ เครื่องนี้ผมเคยเอาไปโชว์งานนิทัศการเทคโนโลยี่ ได้รับความสนใจมากทีเดียว
ปล. ตอนนี้กำลังคิดจะปรับปรุงในใช้การควบคุมความเร็ว ทิศทาง ลูกตบ ลูกหยอด ลูกโด่ง และหันขวา ซ้าย ด้วยระบบคอมพิวเตอร์ โดยขั้นแรกจะเปลี่ยนมอเตอร์จาจากธรรมดาเป็น step มอเตอร์ และ server มอเตอร์ (มอเตอร์ที่เขาใช้เป็นนิ้ว แขนของหุ่นยนต์ ซึ่งตอนนี้ราคาไม่ได้แพงอะไร) ขึ้นที่สองเขียนโปรแกรมคำสั่งให้มันตามระดับ เขียนโปรแกรมนั้นไม่ยากเลยเพราะมีพื้นฐานด้านนี้มาแล้ว ที่ยากที่สุดคือจะหาเวลาที่ไหน??
