สุดยอดความคิดเห็น
ความคิดเห็นที่ 3
หลักการค้นหาเป้าหมายของเรดาร์คือ การรับคลื่นที่สะท้อนกลับมาจากเป้าหมาย
ดังนั้นการที่จะป้องการ ลดทอน หรือทำให้เรดาร์นั้นค้นหาและติดตามทำได้ยากขึ้นอาจจะทำได้ดังนี้
1.การที่เป้าหมายมีพื้นที่ยิ่งเล็กก็จะทำให้สะท้อนคลื่นได้น้อย ก็จะช่วยพลางจากการค้นหาและติดตาม
ของเรดาร์ได้(ขนาดด้านที่หันเข้าหาแหล่งกำเนิดคลื่นเรดาร์) เช่น การออกแบบลักษณะตัวเครื่องบิน B2
ให้มีลักษณะที่มองจากด้านหน้ามีลักษณะที่บางทำให้พื้นที่หน้าตัดในการสะท้อนคลื่นนั้นน้อยมาก
2.การออกแบบลักษณะให้มีการหักเหคลื่นเรดาร์ เช่น การออกแบบตัวเครื่องบิน F117-A ให้มีมุมเหลี่ยมๆ
เพื่อหักเหคลื่นเรดาร์ที่มาสะท้อน ไม่ให้กลับไปยังแหล่งกำเนิดสัญญาณ
3.ใช้วัสดุชนิดพิเศษที่มีส่วนช่วยในการลดการสะท้อนกลับของคลื่นเรดาร์ Radar-Absorbent Material (RAM)
เช่น ชิ้นส่วนภายนอกตัวเครื่อง F117 จะถูกพ่นด้วย Radar-Absorbent Material (RAM)
โดยประเภทของ RAM มีหลายประเภท เช่น Iron ball paint absorber, Foam absorber, Jaumann absorber,
Split-ring resonator absorber, Carbon nanotube. เป็นต้น ซึ่งแต่ละประเภทก็จะมีการลดทอน
สัญญาณเรดาร์ที่ย่านความี่ต่างๆกันไป
4.การใช้สัญญาณรบกวน (Jamming) - Electronic Countermeasure (ECM) เป็นอุปกรณ์สำหรับการสร้างสัญญาณ
ลวงเพื่อให้เรดาร์ได้ข้อมูลที่ผิดไป ใช้มากในระบบอิเล็กทรอนิกส์ทางทหาร ซึ่งหลักการก็คือ การจับความถี่ของสัญญาณเรดาร์
ที่ส่งออกมา แล้วนำเข้ามารวมกับสัญญาณลวงที่สร้างขึ้น (ตำแหน่งของเป้าหมายที่ต้องการหลอกเรดาร์ว่าอยู่ระยะใด)
แล้วส่งกลับไปยังทิศทางที่คลื่นเรดาร์นั้นส่งมา ก็จะทำให้เครื่องรับเรดาร์ได้ข้อมูลเป้าลวงและของจริงรวมอยู่ด้วย
ซึ่งการจะแยกแยะได้ก็ต้องอาศัยความชำนาญของเจ้าหน้าที่ประกอบด้วย
5.ใช้ลักษณะภูมิประเทศ เช่น เป้าหมายที่อยู่บนเกาะหรือชายฝั่งนั้น เรดาร์จะสามารถติดตามได้ยากหรือไม่ได้เลย
เพราะว่าสัญญาณเรดาร์นั้นสะท้อนกลับมาหมดทั้งที่กระทบเป้าหมายและพื้นภูมิประเทศ เช่น ภูเขา ต้นไม้
ทำให้การแยกแยะเป้าหมายเพื่อติดตาม (Tracking) นั้นทำได้ยากมาก ดังนั้นการจะติดตามเป้าหมายบนพื้น
จำเป็นต้องใช้การติดตามเป้าโดยใช้อุปกรณ์อื่นๆ เข้ามาช่วย เช่น TV Tracking, IR, GPS เป็นต้น
เหล่านี้เป็นเทคนิคเบื้องต้นที่ใช้กันแพร่หลายในการหลีกเลี่ยงการตรวจจับจากเรดาร์ครับ
ดังนั้นการที่จะป้องการ ลดทอน หรือทำให้เรดาร์นั้นค้นหาและติดตามทำได้ยากขึ้นอาจจะทำได้ดังนี้
1.การที่เป้าหมายมีพื้นที่ยิ่งเล็กก็จะทำให้สะท้อนคลื่นได้น้อย ก็จะช่วยพลางจากการค้นหาและติดตาม
ของเรดาร์ได้(ขนาดด้านที่หันเข้าหาแหล่งกำเนิดคลื่นเรดาร์) เช่น การออกแบบลักษณะตัวเครื่องบิน B2
ให้มีลักษณะที่มองจากด้านหน้ามีลักษณะที่บางทำให้พื้นที่หน้าตัดในการสะท้อนคลื่นนั้นน้อยมาก

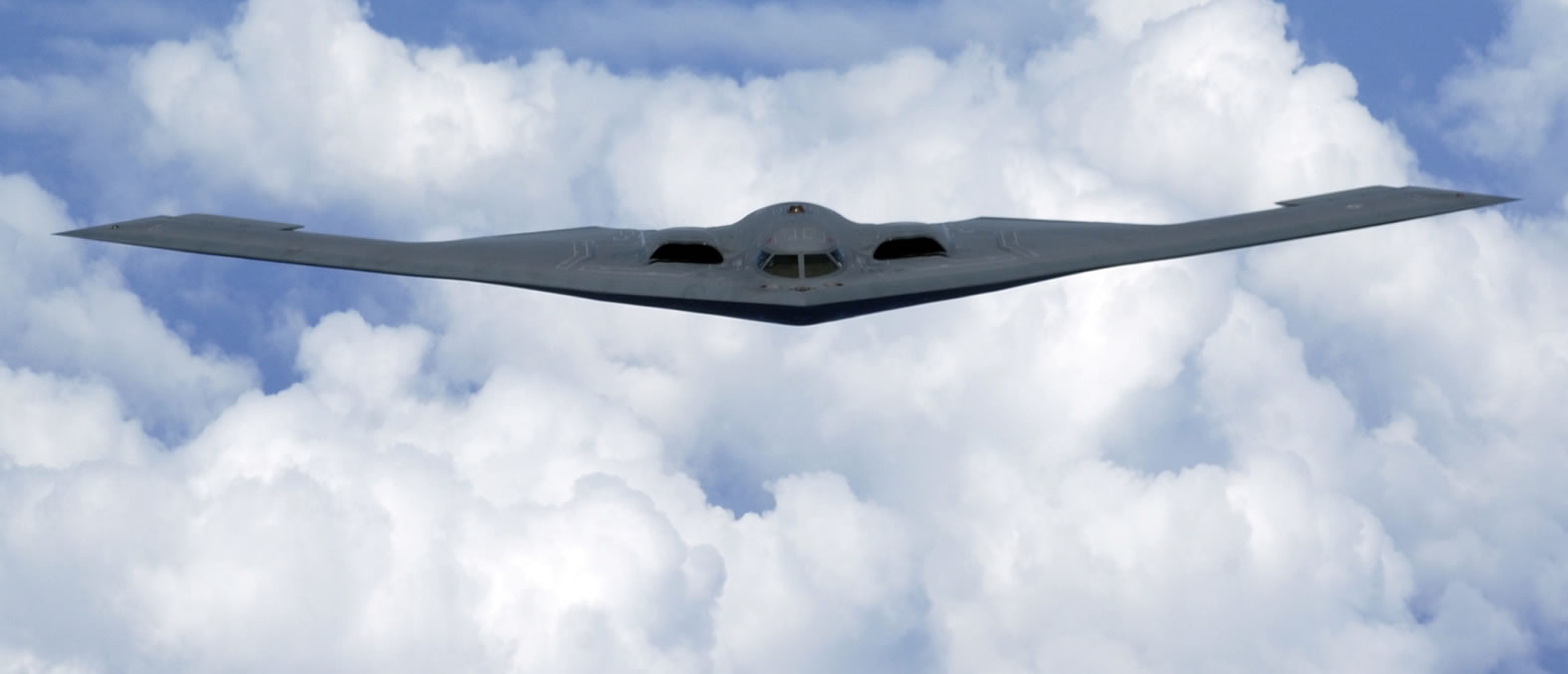

ภาพตัวอย่างเครื่องบิน B2
2.การออกแบบลักษณะให้มีการหักเหคลื่นเรดาร์ เช่น การออกแบบตัวเครื่องบิน F117-A ให้มีมุมเหลี่ยมๆ
เพื่อหักเหคลื่นเรดาร์ที่มาสะท้อน ไม่ให้กลับไปยังแหล่งกำเนิดสัญญาณ

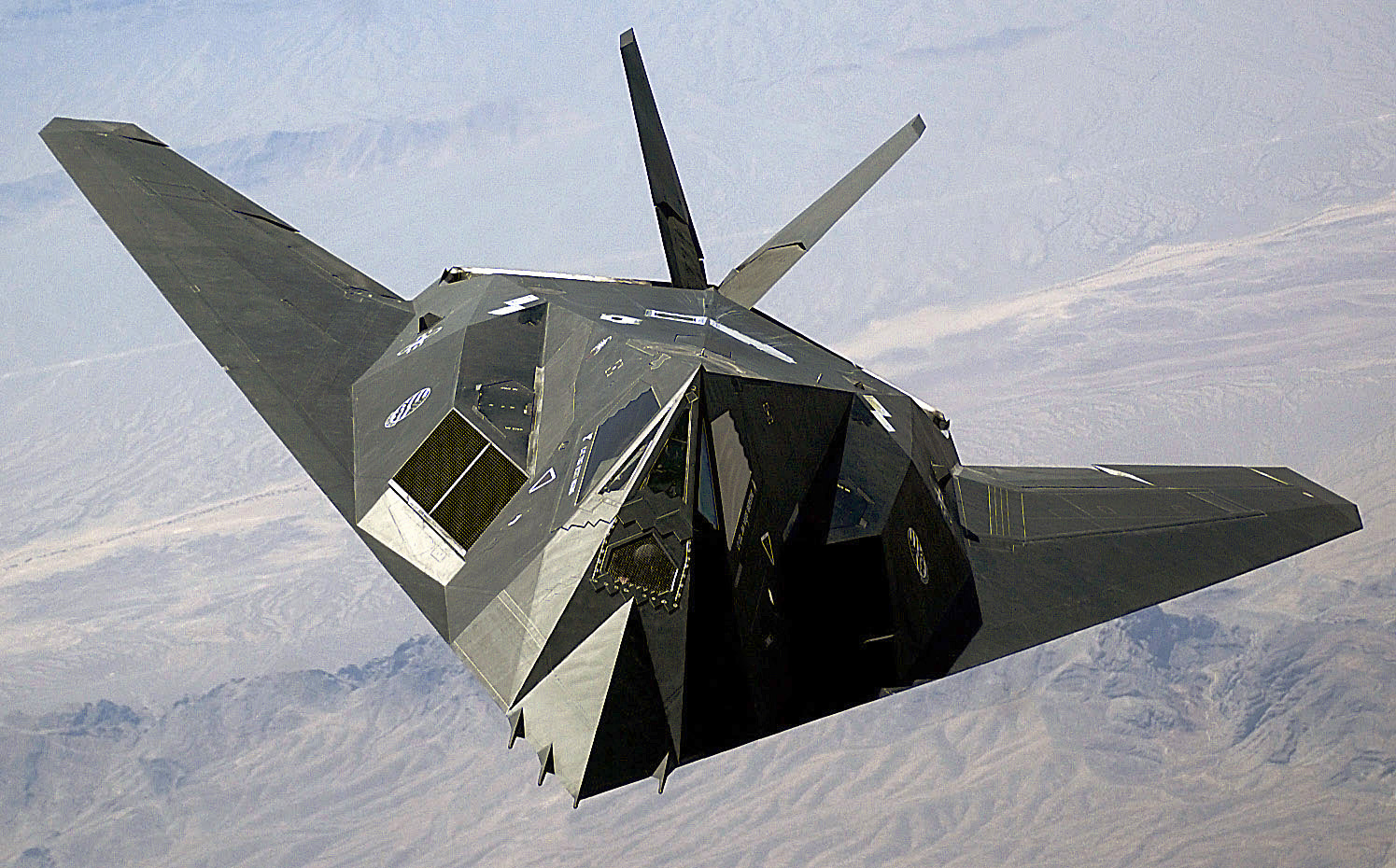

ภาพตัวอย่างการออกแบบโครงเครื่องบิน F117 ให้มีลักษณะหักเหคลื่นเรดาร์
3.ใช้วัสดุชนิดพิเศษที่มีส่วนช่วยในการลดการสะท้อนกลับของคลื่นเรดาร์ Radar-Absorbent Material (RAM)
เช่น ชิ้นส่วนภายนอกตัวเครื่อง F117 จะถูกพ่นด้วย Radar-Absorbent Material (RAM)
โดยประเภทของ RAM มีหลายประเภท เช่น Iron ball paint absorber, Foam absorber, Jaumann absorber,
Split-ring resonator absorber, Carbon nanotube. เป็นต้น ซึ่งแต่ละประเภทก็จะมีการลดทอน
สัญญาณเรดาร์ที่ย่านความี่ต่างๆกันไป
4.การใช้สัญญาณรบกวน (Jamming) - Electronic Countermeasure (ECM) เป็นอุปกรณ์สำหรับการสร้างสัญญาณ
ลวงเพื่อให้เรดาร์ได้ข้อมูลที่ผิดไป ใช้มากในระบบอิเล็กทรอนิกส์ทางทหาร ซึ่งหลักการก็คือ การจับความถี่ของสัญญาณเรดาร์
ที่ส่งออกมา แล้วนำเข้ามารวมกับสัญญาณลวงที่สร้างขึ้น (ตำแหน่งของเป้าหมายที่ต้องการหลอกเรดาร์ว่าอยู่ระยะใด)
แล้วส่งกลับไปยังทิศทางที่คลื่นเรดาร์นั้นส่งมา ก็จะทำให้เครื่องรับเรดาร์ได้ข้อมูลเป้าลวงและของจริงรวมอยู่ด้วย
ซึ่งการจะแยกแยะได้ก็ต้องอาศัยความชำนาญของเจ้าหน้าที่ประกอบด้วย

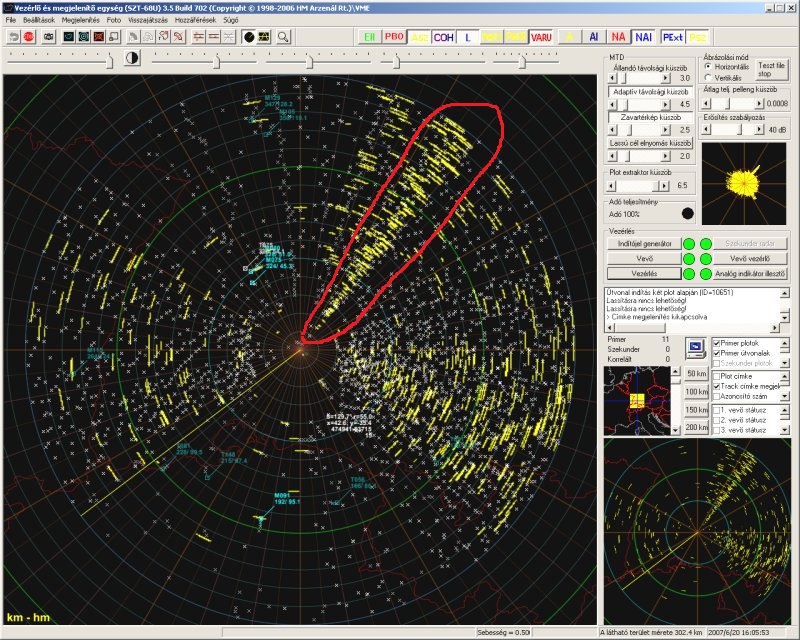

ภาพตัวอย่างหน้าจอเรดาร์ที่ถูกสัญญาณรบกวนที่แบริ่ง 30 องศา จะเห็นได้ว่าในวงสีแดงมีการแสดงจุดสีเหลือง
มากกว่าแบริ่งอื่น ซึ่งมีลักษณะเป็นแนวเดียวกันจึงคาดได้ว่าเป็นการรบกวนสัญญาณ
มากกว่าแบริ่งอื่น ซึ่งมีลักษณะเป็นแนวเดียวกันจึงคาดได้ว่าเป็นการรบกวนสัญญาณ

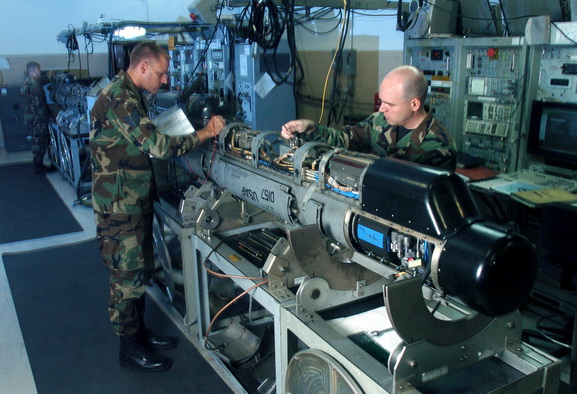

ภาพตัวอย่าง AN/ALQ-184 ECM
5.ใช้ลักษณะภูมิประเทศ เช่น เป้าหมายที่อยู่บนเกาะหรือชายฝั่งนั้น เรดาร์จะสามารถติดตามได้ยากหรือไม่ได้เลย
เพราะว่าสัญญาณเรดาร์นั้นสะท้อนกลับมาหมดทั้งที่กระทบเป้าหมายและพื้นภูมิประเทศ เช่น ภูเขา ต้นไม้
ทำให้การแยกแยะเป้าหมายเพื่อติดตาม (Tracking) นั้นทำได้ยากมาก ดังนั้นการจะติดตามเป้าหมายบนพื้น
จำเป็นต้องใช้การติดตามเป้าโดยใช้อุปกรณ์อื่นๆ เข้ามาช่วย เช่น TV Tracking, IR, GPS เป็นต้น
เหล่านี้เป็นเทคนิคเบื้องต้นที่ใช้กันแพร่หลายในการหลีกเลี่ยงการตรวจจับจากเรดาร์ครับ
aditus ถูกใจ, golf s. ถูกใจ, ถั่งโถมโหมแรงใจ หลงรัก, สมาชิกหมายเลข 881077 ถูกใจ, สมาชิกหมายเลข 1331578 ถูกใจ, sakisaka nadashiko ถูกใจ, สมาชิกหมายเลข 2343737 ถูกใจ, สมาชิกหมายเลข 1890767 ถูกใจ, Sweetiez13 ถูกใจ, สมาชิกหมายเลข 1186265 ถูกใจรวมถึงอีก 3 คน ร่วมแสดงความรู้สึก
แสดงความคิดเห็น
มีใครรู้วิธีป้องกันคลื่นเรดาร์บ้างค่ะ หรือเครื่องมือป้องกัน ช่วยแน๊ะนำด้วยค่ะ
หรือเป็นเครื่องมือป้องกันก็ได้ค่ะ ช่วยแน๊ะนำด้วยค่ะ
