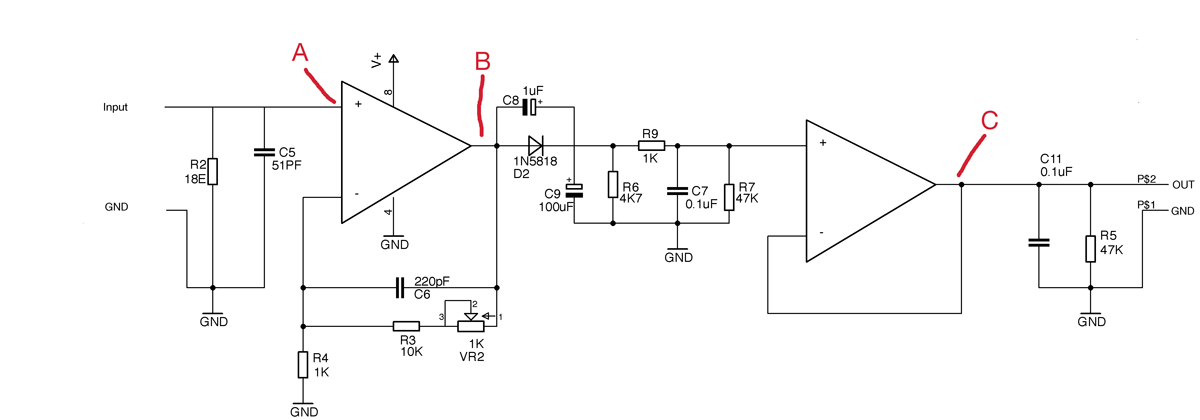

เนื่องด้วยว่า ผมออกแบบวงจรที่ใช้ออปแอมป์รับสัญญาณจาก sensor แล้วมาขยายแบบ non inverting ธรรมดา  จบด้วย buffer  รูปวงจรตามนี้ครับ


ทีนี้ปัญหาคือ  ผมใช้ออปแอมป์บางตัวก็ใช้ได้ บางเบอร์ก็ใช้ไม่ได้

เบอร์ที่ใช้ได้ไม่มีปัญหาคือ opa2134

ตัวที่ใช้เกือบได้คือ LM358 ตัวนี้ทำงานได้ตามปรกติ  แต่พอมาวัดเอาท์พุทดันมีนอยส์ขี่มาด้วย ทั้งที่วัดขา in + ของออปแอมป์ซีกที่สอง ก็เป็นไฟเรียบปรกติ  พอเข้าบัฟเฟอร์ทีเดียวนอยส์กระจาย ตามรูปเลยครับ

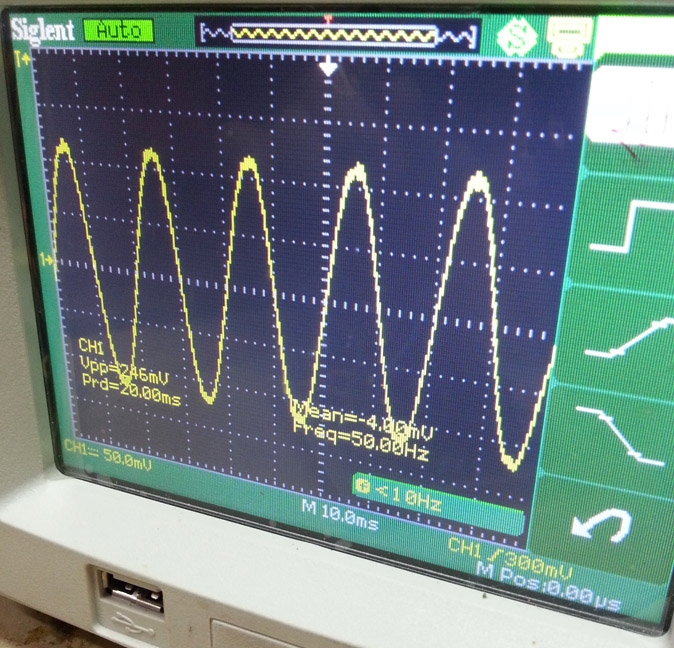

วัดจากจุด A มีสัญญาณสวิงเข้ามาประมาณ + - 100 mV

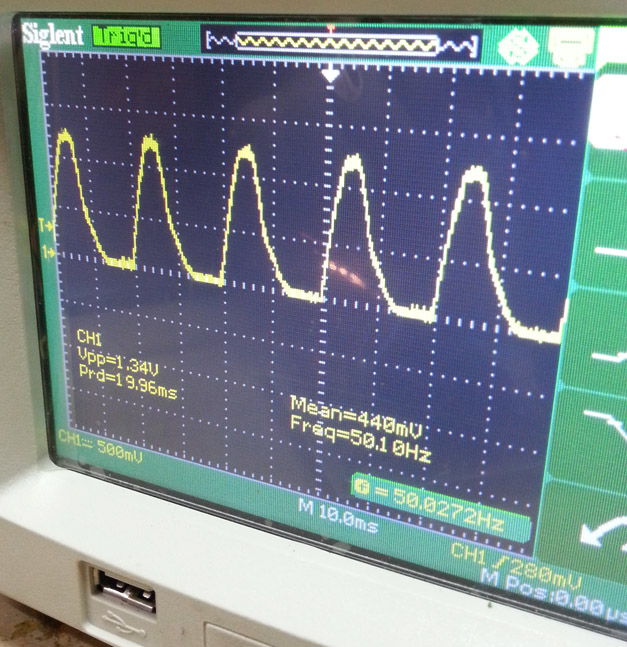

วัดจากจุด B สัญญาณถูกขยายซีกเดียวประมาณ 10 เท่า ออกมาได้ 1V นิดๆ

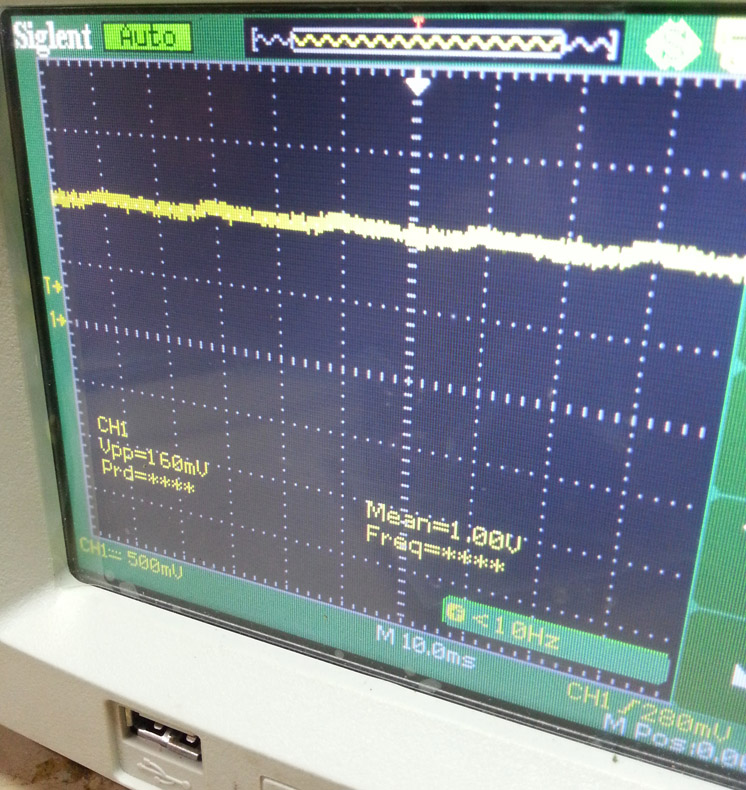

วัดจากอินพุทออปแอมป์ซีกที่สองขา in + ไฟเรียบ ไม่มีนอยส์

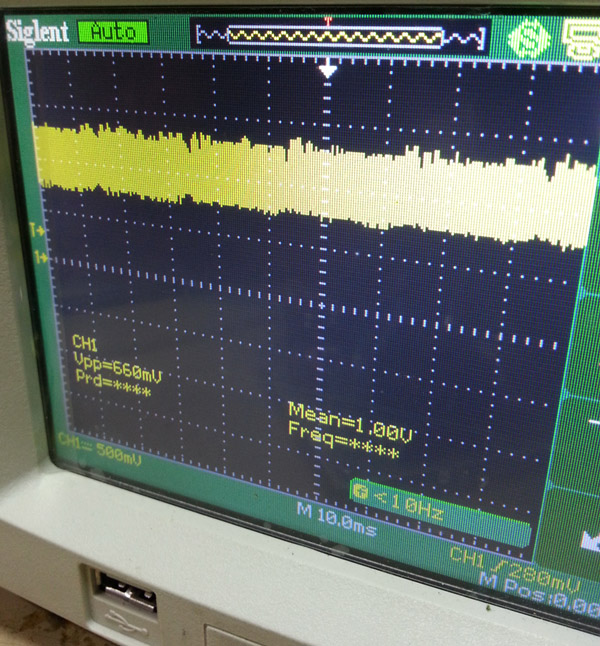

พอวัดที่เอาท์พุท (จุด C ) น้อยส์บานเลย

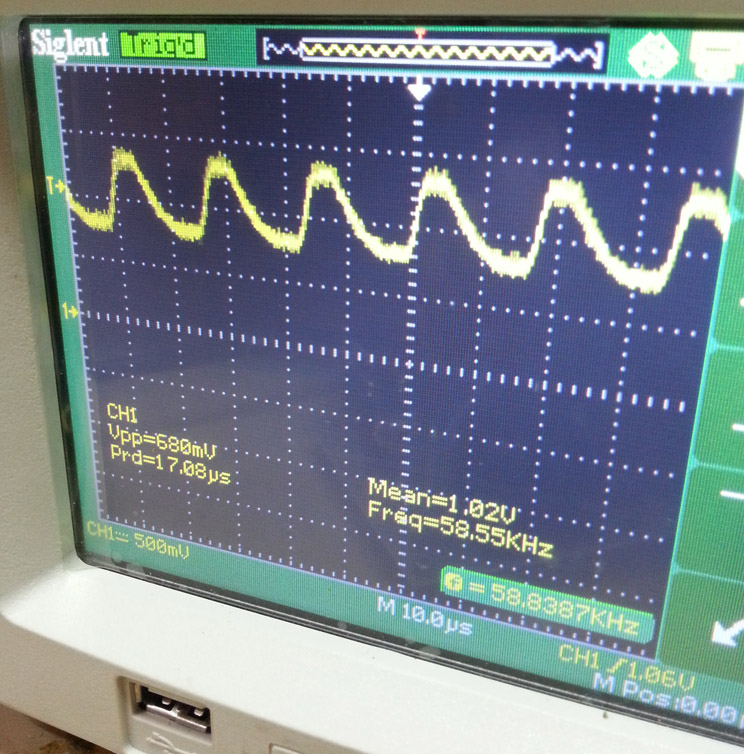

ลองขยายดูเป็นแบบนี้ครับ


ปัญหาที่ว่านี้  ใช้ออปแอมป์เบอร์ opa2134 ดันไม่มีปัญหา ไม่มีน้อนส์  ให้ผลมาตรงตามที่ต้องการ

ในขณะที่ผมลองเบอร์อื่นๆอีก มีดังนี้  opa2111 , TL072 , NE5532  พวกนี้มีปัญหาเลยครับคือวัดอินพุท มีสัญญาณสวิงมาบวกลบ 100mV ปรกติ   แต่เอาท์พุทออปแอมป์ซีกแรก (จุด B)  กลายเป็นไฟตรง 12 V เลย   สามเบอร์ที่ว่านี้  อาการเดียวกันหมด

เกิดความสงสัยครับว่าทำไมถึงเป็นแบบนั้น   อะไรคือปัจจัยให้เกิดปัญหาแบบนี้ขึ้น   คราวหลังผมจะได้เลือกประเภทออปแอมป์กับการใช้งานได้ถูกต้องครับ : )
