[ มีรูป ] เรียนถาม กูรู ระบบไฟ bmw ครับ , ต่อ heated seat เบาะ z4 (E89) กับ switch จาก 645 (E63/E64)

เรียนถาม กูรู BMW , และ ท่านที่ ทราบ diagram หรือ นายช่าง bmw ที่ พอจำ code สีได้ ครับ

คือที่เบาะ (คนขับ)  เหลือแค่ 2 เส้น สุดท้าย ครับ ที่ไม่ทราบว่าต่อกับ เส้นไหน ที่ ด้านหลังของ switch

สีฟ้า คาด ขาว  - ใน internet กลุ่ม forum bmw  บอกว่า เป็น  K_CAN_L   เป็น data line สำหรับ  heated seat และ memory function
( ผม ต้องการเพียง heated seat ครับ , ไม่ต้อง การ memory ก่อน ก็ได้ครับ )

อีกเส้นคือ : เขียว คาด แดง , เป็น K_CAN_H   เป็น data line สำหรับ  heated seat และ memory function เหมือนกัน ครับ

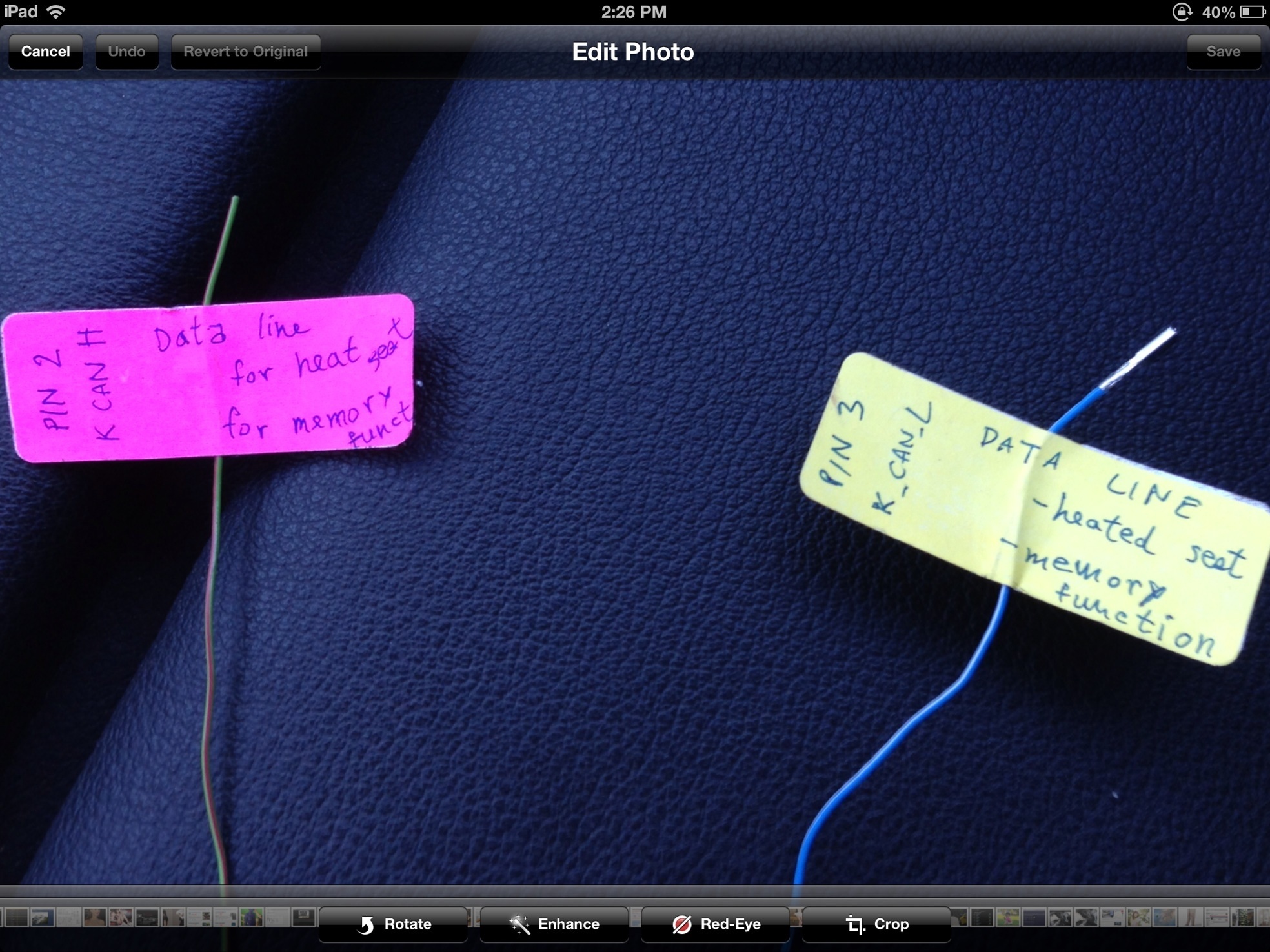

รูปสาย 2 เส้น ที่เหลือ ที่มาจากเบาะครับ ;




ส่วน switch ที่ได้มา เป็น ของ E63/E64 ( bmw645 , 650 )ครับ , รูปครับ ;

( เข้าใจว่า มี out put และ temp  feedback sensor  (จากเบาะ ) ไปเบาะ ซ๊าย- ขวา  , เบาะละ 2 เส้นครับ




รูป สี ของสายไฟ หลัง switch แบบ  ใกล้ๆ  ครับ ;





zoom in กลุ่ม ขวาสุด ที่คาดว่า คุม heated seat , เพราะ มี ฟ้า คาด ขาว อยู่ครับ  : ( แต่ไม่มี เขียว คาด แดง แฮะ )





จากรูป ด้านบน , ผมอยากเรียนถามว่า ต้องต่อ สาย 2 เส้นที่จากเบาะ เข้ากับ สีใด ที่ switch จึงจะทำให้ heated seat ทำงาน และเลือกระดับ ได้ ครับผม


กราบขอบคุณทุก คห ล่วงหน้า นะคร๊าาาาบ
