สวัสดีเพื่อนสมาชิกครับ
วันนี้มีเครื่องมือคำนวณทางอิเล็กทรอนิกส์มาฝาก 2 ตัวครับ ก็คือการคำนวณ Mesh analysis ของ Kirchhoff's Voltage & Current Laws (KVL , KCL) ทั้งแบบ 2 loops และ 3 loops และการคำนวณวงจรขยาย Op amp ทั้งแบบ Inverting / non-inverting amplifier.
-
https://navy007.com/KVL_KCL.htm
-
https://navy007.com/Opamp.htm
ผมได้เตรียมเป็น source code ไว้ให้แล้ว เพียงแค่ download ไปและ rename เป็น .htm ก็สามารถ double click ใช้งานในเครื่องของท่านได้เลย
-
https://navy007.com/KVL_KCL.txt
-
https://navy007.com/Opamp.txt

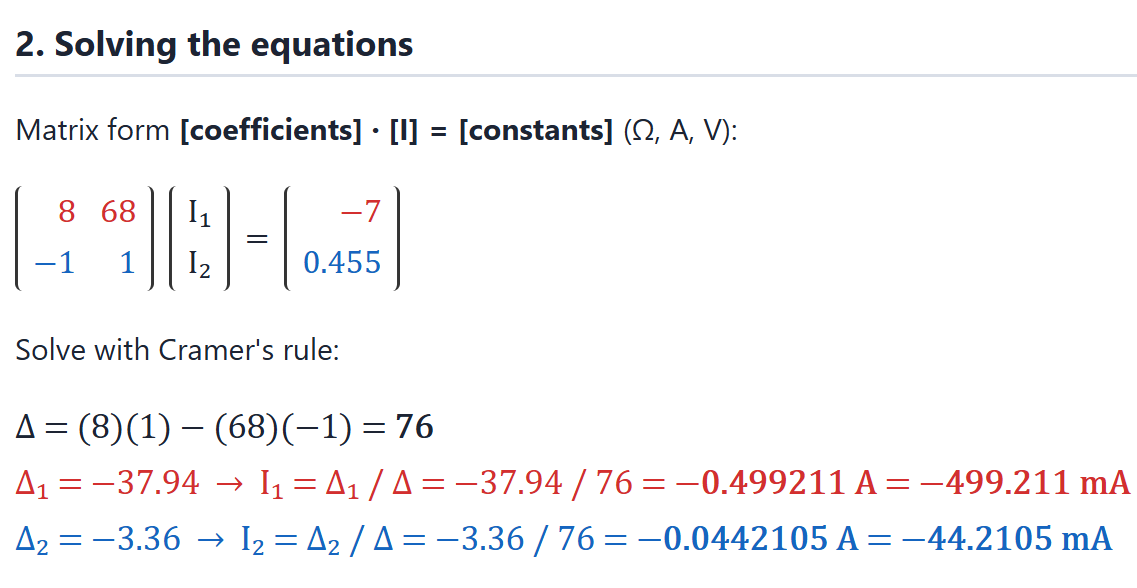

🛑 ตัวแรกก็คือการคำนวณ Mesh analysis ของ Kirchhoff's Voltage & Current Laws ทั้งแบบ 2 loops และ 3 loops วงจรนี้ถือเป็นพื้นฐานของนักเรียนนักศึกษาสาขาวิศวกรรมไฟฟ้าเพื่อฝึกการฝึกความเข้าใจในการไล่ทิศทางของกระแส และเขียนออกมาเป็นสมการคณิตศาสตร์ ในวงจร 2 loops ก็จะเป็น 2 สมการ 2 ตัวแปร วงจร 3loops ก็จะเป็น 3 สมการ 3 ตัวแปร และแก้สมการเหล่านั้นด้วยกรรมวิธีทาง matrix

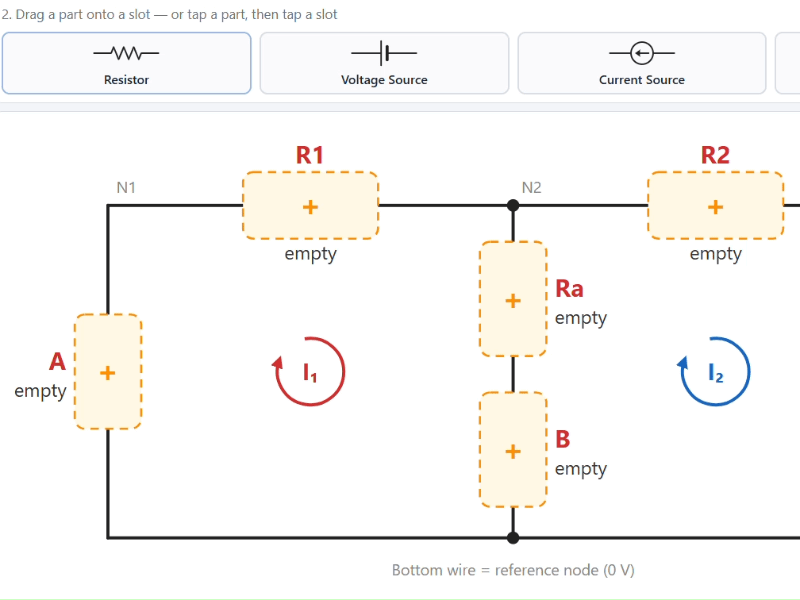

เครื่องมือตัวนี้ผมออกแบบให้ใช้งานได้ง่ายเพียงแค่ลากตัวอุปกรณ์ลงไปใน slot ได้เลยตามภาพด้านล่างนี้

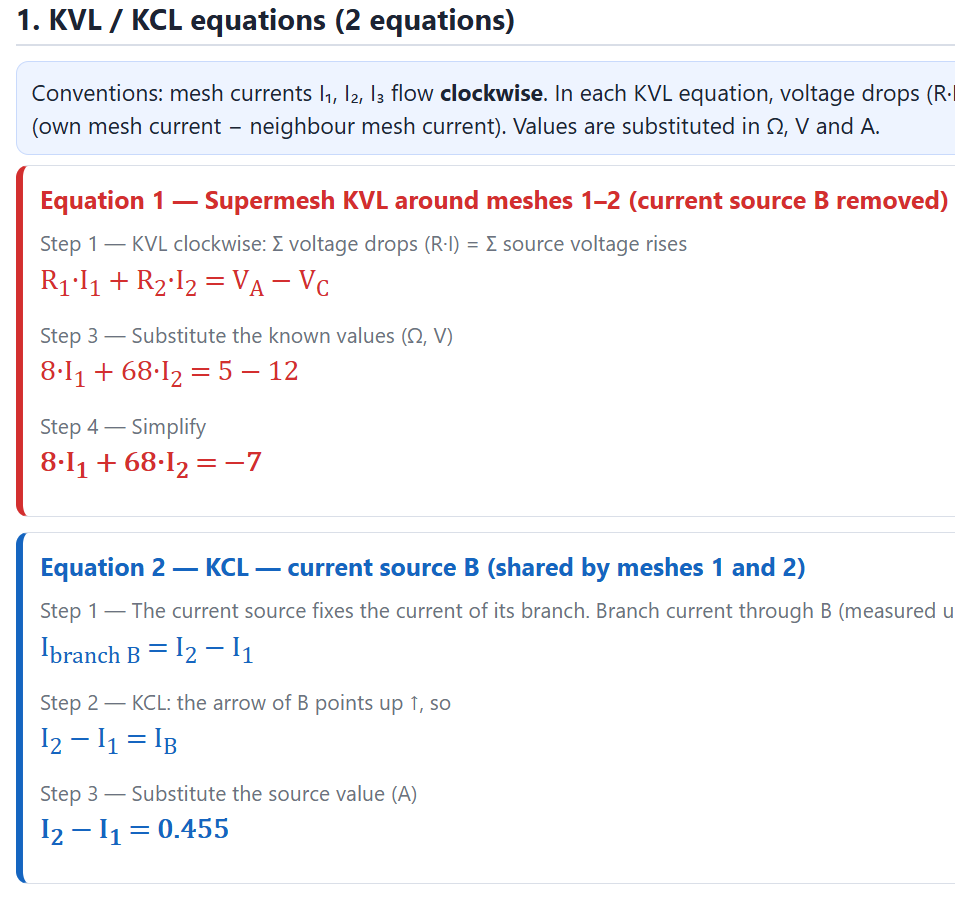

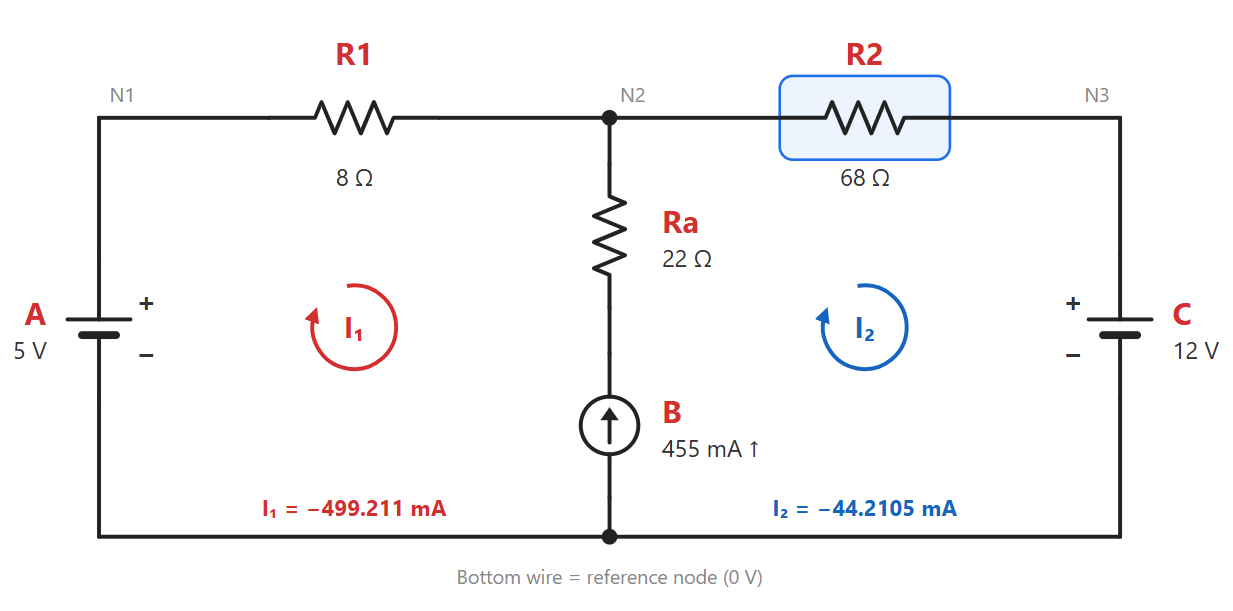

เมื่อลากอุปกรณ์ใส่ slots + ใส่ค่าของอุปกรณ์เหล่านั้นให้ครบแล้วก็และกด Calculate เพื่อหาค่าได้เลย และผมยังออกแบบให้มีการแสดงสมการที่แกะออกมาจาก 2 หรือ 3 loops เป็น step by step เพื่อความเข้าใจในการไล่ทิศทางกระแสว่าเป็นบวกหรือเป็นลบ

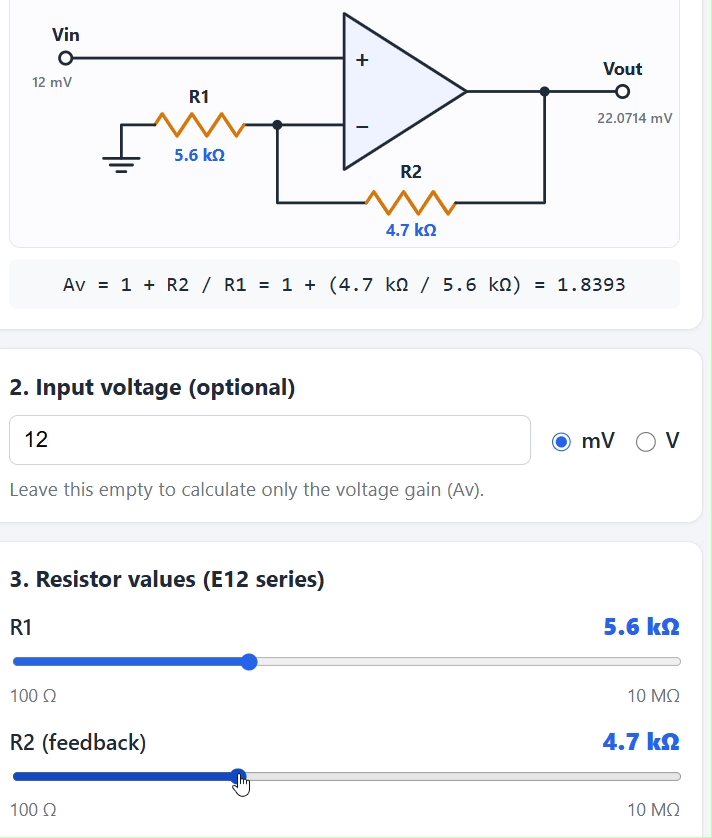

🛑 ตัวที่ 2 ก็คือการคำนวณค่าอัตราขยายของวงจร Op amp ทั้งแบบ Inverting / non-inverting amplifier อันนี้ผมก็อำนวยความสะดวกให้ด้วยการทำเป็นแบบ Slider เพื่อให้เลื่อนตามค่าที่ต้องการได้เลย และในส่วนของค่าตัวความต้านทานก็ได้ใช้แบบ Standard E12 เพื่อให้ประยุกต์ใช้กับค่าตัวความต้านทานที่มีขายได้ เครื่องมือตัวนี้จงใจออกแบบมาให้รวดเร็วในการหาค่า R สำหรับ A
V gain หรือ V
OUT ที่ต้องการ

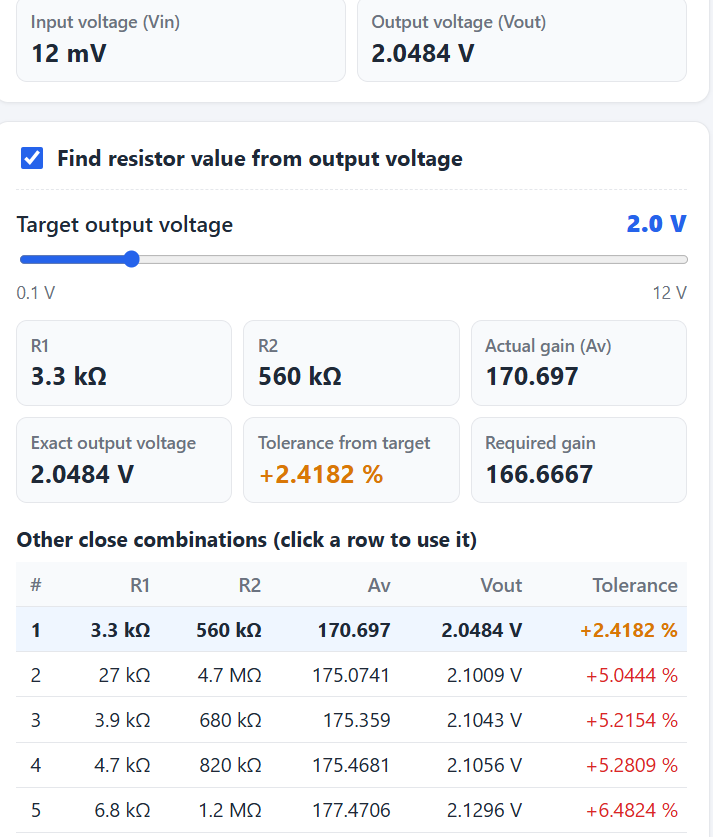

โดยจะสามารถแสดงค่าความผิดพลาดได้ด้วยว่าวงจรที่เราออกแบบและต้องการแรงดัน output เท่านั้นเท่านี้ มันจะมีค่าคลาดเคลื่อนให้กี่ % เนื่องจากจำกัดด้วยค่าของตัวความต้านทานแบบ Standard E12 นี้ครับ
ลองใช้กันดูนะครับ source code ทั้งหมดท่านนำไปใช้/ดัดแปลงอะไรก็ได้ตามสบาย (ทั้ง 2 ตัวไม่ได้เขียนภาษาไทยเลย เนื่องจากเป็นศัพท์เทคนิคดั้งเดิมเยอะ คงไว้ดีกว่า)
