เมื่อต้นปี 2567 ผมซื้อหัวแร้งราคาถูกจากจีนเป็นหัวแร้งปรับอุณหภูมิได้ไม่มียี่ห้อได้มาราคาด้ามละ 58 บาท ผมซื้อมา 2 ด้ามตอนซื้อดูแต่รูปไม่ได้อ่านรายละเอียดจึงได้รุ่นใช้แรงดัน 110 V. มาเมื่อใช้กับเมืองไทยที่ใช้แรงดัน 230 V. มีปัญหาหัวแร้งร้อนเกินไปผมจึงแก้ไขให้ใช้ไฟ 230 V. ได้ตามกระทู้นี้
https://pantip.com/topic/42612333 มาถึงวันนี้หัวแร้งทั้ง 2 ด้ามได้พังหมดแล้วด้ามแรกพังด้วยอาการด้ามละลายและไฟรั่ว ด้ามที่ 2 ไฟรั่วแล้วได้ยินเสียงดังเปี๊ยๆ จากนั้นปรับความร้อนไม่ได้ สำหรับอากการไฟรั่วสาเหตุการเกิดและวิธีแก้ผมบอกในกระทู้นี้แล้ว
https://pantip.com/topic/44172329
วันนี้จะมาดูสาเหตุที่ได้ยินเสียงแตกจากด้ามหัวแร้งรวมถึงวิธีแก้ไขและโมดิฟายด์ให้ใช้งานดีกว่าเดิม แต่ผมต้องบอกก่อนว่าสมาชิกที่จะทำตามต้องมีความรู้พื้นฐานด้านช่างไฟฟ้าและอิเล็คทรอนิกส์ไม่เหมาะกับผู้ใช้งานทั่วไปเพราะไฟฟ้านั้นอันตรายถึงชีวิตถ้าไม่มีความรู้แล้วมาทำการแก้ไขดัดแปลงจะเกิดอันตรายต่อตัวเองและผู้อื่น...

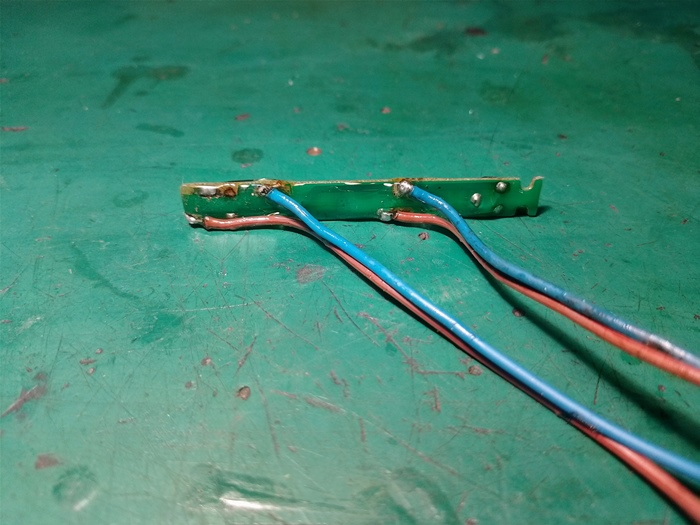

เสียงที่ได้ยินดังเปลี๊ยะแล้วปรับความร้อนไม่ได้เกิดจากการช็อตมีไฟลุกไหม้ที่แผ่น PCB ด้านหลังมี Triac ที่ทำหน้าที่ลดแรงดันไฟฟ้า สาเหตุเกิดจากคุณภาพแผ่น PCB ไม่ดีหรือออกแบบไม่ดีเมื่อใช้งานนานไปน้ำยาเคลือบแผ่นปริ๊นเสื่อมไฟแรงสูงกระโดดหากันการเกิดอาร์ค (Electric Arc) จนลุกไหม้ ผมได้ทดสอบอุปกรณ์บนแผ่น PCB แล้วไม่มีอะไรเสียจึงตัดแต่งให้เล็กลงขูดเขม่าสีดำจากการลุกไหม้เขม่านี้นำไฟฟ้าได้ต้องขูดและล้างออกให้เกลี้ยงจากนั้นทาเรซิ่นให้ทั่วทั้งแผ่นจึงจะไม่เกิดเหตุการณ์แบบนี้อีก

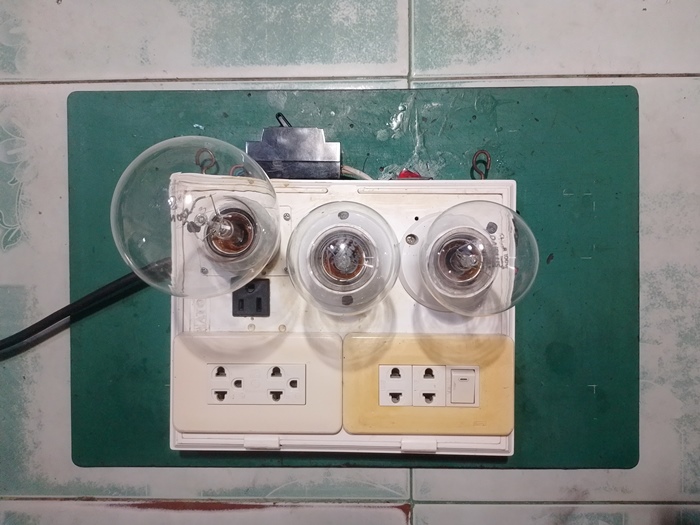

แผ่น PCB ของหัวแร้งที่แก้ไขแล้วผมจะนำมาใส่ในปลั๊กไฟสำหรับซ่อมงานของผม ปลั๊กแบบนี้ช่างทั่วไปมีใช้กันทุกคนการออกแบบแล้วแต่ช่างคนใดถนัดแบบไหนก็เอาตามที่สบายใจไม่มีรูปแบบตายตัวแต่ควรคำนึงถึงความปลอดภัยเป็นหลัก ในรูปนี้มีเต้ารับ 3 ชุด ชุดแรกด้านซ้ายมือเป็นเต้ารับปกติ ชุดที่สองด้านขวาและชุดที่สามเต้ารับแบบ US สีดำเป็นเต้ารับที่อนุกรมกับหลอดไฟ สำหรับหลอดไฟผมใช้หลอดใส้ทั้งหมด 3 หลอดเป็นโหลด หลอดใหญ่ 200 วัตต์ หลอดเล็ก 100 วัตต์ต่ออนุกรมกันมีสวิชต์แยกให้เลือกใช้งานด้านบน

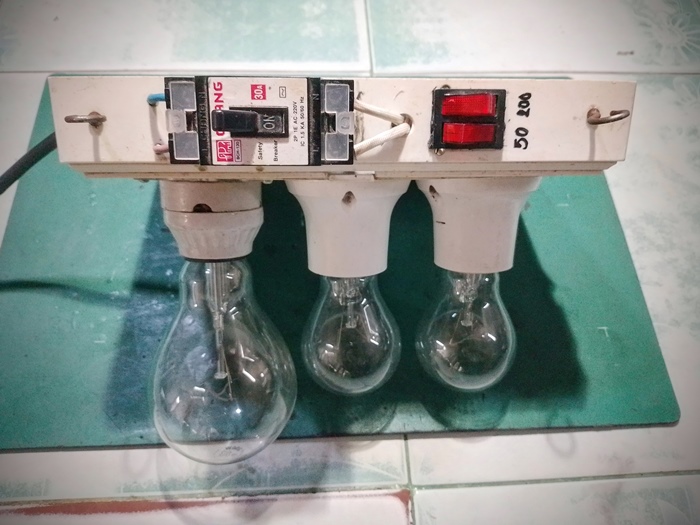

ด้านบนจะมีเบรกเกอร์เมนและสวิชต์คู่เลือกหลอดที่จะต่ออนุกรมกับเต้ารับว่าจะใช้หลอดไฟกี่วัตต์ ผมเขียนเลข 50 และ 200 คือการเลือกหลอดไฟที่จะต่ออนุกรมกับเต้ารับ เลข 50 ได้จากหลอดไฟ 100 วัตต์ 2 หลอดต่ออนุกรมกันว่วนเลข 200 ได้จากหลอดไฟใหญ่ การใช้งานจะเล์กทีละหลอด 50 วัตต์ /200 วัตต์หรือเลือกใช้งานพร้อมกันก็จะได้ 250 วัตต์

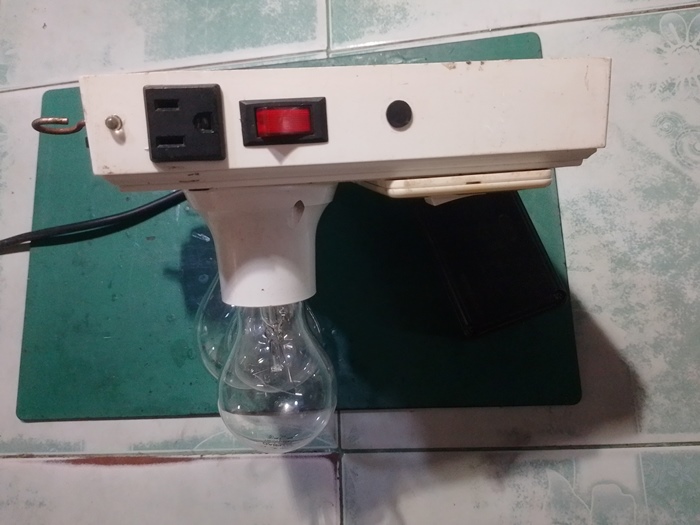

ด้านข้างมีหลอด LED เต้ารับแบบ US สวิชต์ปิดเปิดและลูกยางที่ปิดรูสำหรับปรับ VR เร่งลดแรงดันไฟฟ้า ตรงนี้จะใช้กับดริมเมอร์คือแผ่น PCB ของหัวแร้งที่ผมได้ทำการแก้ไขด้านบน ตอนนี้รอให้เรซิ่นแห้งสนิทก่อนค่อยยกมาใส่ เมื่อเสร็จสมบูรณ์ชุดปรับความร้อนนี้ก็จะใช้ได้กับหัวแร้งทุกที่มีกำลังไฟไม่เกิน 300 วัตต์ ดังนั้นหัวแร้งทุกด้ามที่ผมมีสามารถใช้กับดริมเมอร์นี้ได้
การโยงสายภายในมีการใช้แท่งเฟอร์ไรต์ ตัวเก็บประจุและตัวเหนี่ยวนำแบบแกนร่วมต่อเป็นวงจร Line Filter ป้องกันสัญญาณรบกวนเพราะปลั๊กสำหรับซ่อมนี้จะใช้กับซ่อมสวิชชิ่งเพาเวอร์ซัพพลายอีกทั้งดริมเมอร์เป็นแหล่งกำเนิดสัญญาณรบกวนทางไฟฟ้าอันดับต้นๆ จึงต้องป้องกันไว้ก่อน ในท่อหดสีดำต่อเข้าสวิชต์ปิดเปิดของดริมเมอร์มีฟิวส์ 1.6 A ด้วยเพื่อความปลอดภัยยิ่งขึ้น
