สวัสดีเพื่อนสมาชิกครับ
กระทู้ ESP32 (EP.4) จะขอเสนอการนำ ESP32 ไปใช้งานกับ web dashboard
บน server จริง และมี feature ที่สำคัญก็คือ Line messaging API (แจ้งเตือนผ่าน Line)
🛑 EP.1 แนะนำเบื้องต้นให้รู้จัก ESP32
https://pantip.com/topic/44159372
🛑 EP.2 ใช้งาน ESP32 กับ web dashboard
https://pantip.com/topic/44161526
🛑 EP.3 ใช้งาน ESP32 กับ sensor ต่าง ๆ
https://pantip.com/topic/44163637
การใช้งานกับ web dashboard บน server จริงคือการประยุกต์ใช้งานแบบ IoT เต็มตัวครับ ภาพรวมของการใช้งานแบบนี้ก็คือ ESP32 จะรับ data จาก sensor ต่าง ๆ และต่อ GPIO ออกไปเพื่อควบคุมอุปกรณ์ / เครื่องใช้ไฟฟ้าในบ้าน และในฝั่งปลายทาง PC / Notebook / มือถือของเรา) ก็จะเป็น web dashboard ซึ่งสามารถดูข้อมูลหรือสถานะของ sensor หรือระบบรักษาความปลอดภัยที่บ้านผ่าน web dashboard นอกจากดูก็สามารถกดปุ่มสั่งงานเครื่องใช้ไฟฟ้า/อุปกรณ์ใด ๆ ที่บ้านเราได้ นี่คือการใช้งานในลักษณะ IoT เต็มตัว
สิ่งที่ต้องมี 2 อย่าง
🛑 อย่างแรกคือเว็บไซต์ส่วนตัว
การใช้งาน IoT ได้แบบคล่องตัวมากที่สุดสิ่งที่ต้องมีเลยก็คือเว็บไซต์ส่วนตัวของเรา ซึ่งในปัจจุบันนี้การจะจดทะเบียน Domain name + เช่า web hosting บอกได้เลยว่าราคาต่อปีไม่ถึง 1,000 บาทก็มีครับ ถูกสุดที่ผมเคยเห็นประมาณ 850 บาทก็ได้แล้ว ดังนั้นจึงขอแนะนำอย่างยิ่งสำหรับท่านที่ต้องการเรียนรู้การทำ IoT project หรือจะฝึกฝีมือกับ ESP32 เพื่อใช้งาน IoT เต็มรูปแบบก็ควรสมัครเว็บไซต์ส่วนตัวไว้
อีกประเภทหนึ่งที่นิยมกันมากก็คือ "Cloud IoT" อย่างเช่น ThingsBoard , Adafruit IO , Blynk , Thinger.io , ThingSpeak มันคือแพลตฟอร์มที่ใช้ได้ฟรีสามารถแสดง dashboard ได้และแทบไม่ต้องใช้ code เลย ลักษณะการสร้าง dashboard + เชื่อมข้อมูลกับ ESP32 ของเราจะเป็นการ "ลากแล้ววาง" แต่ผมคิดว่ามันใช้งานไม่ค่อยยืดหยุ่นสักเท่าไหร่ / ปรับแต่งเองได้ไม่เต็มที่และที่สำคัญก็คือใช้กับ Line messaging API ได้ยาก
🛑 อย่างที่สองคือ Line messaging API
Line messaging API ที่จะใช้งานในโปรเจคอย่างกระทู้นี้ ทุกคนก็สามารถสมัครได้ฟรีโดยใช้งานได้ 300 ข้อความต่อเดือนซึ่งก็ถือว่าเหลือเฟือในการใช้งานเพื่อทดลองและเรียนรู้ครับ .... การใช้ Line messaging API จะต้องสมัคร LINE Official Account ก่อน ... เริ่มที่นี่ครับ
https://manager.line.biz/
ดูวิธีการสมัครที่นี่
(คลิปจากช่อง
ครูอภิวัฒน์ "สอนสร้างสื่อ"
https://www.youtube.com/@KruApiwat

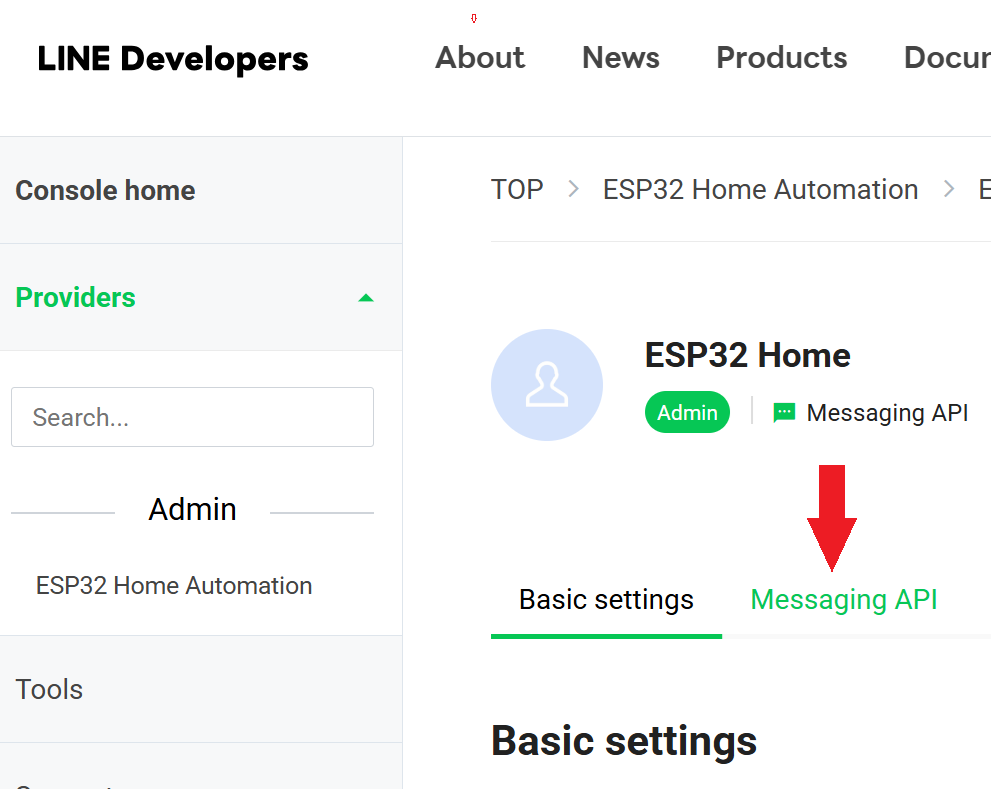

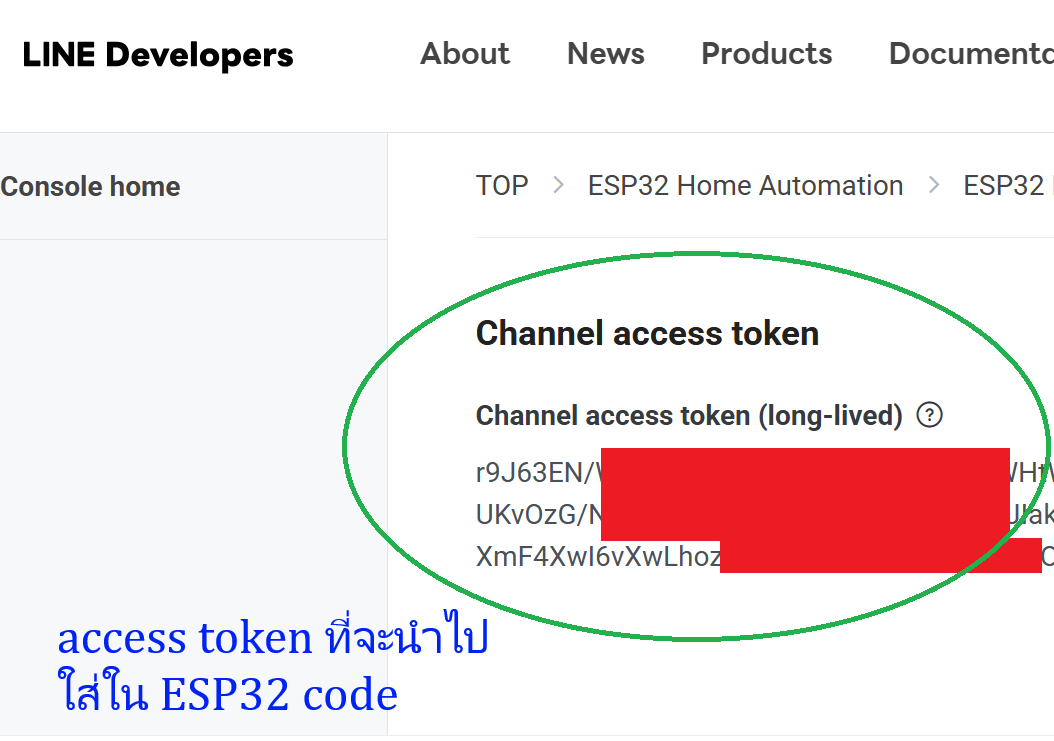

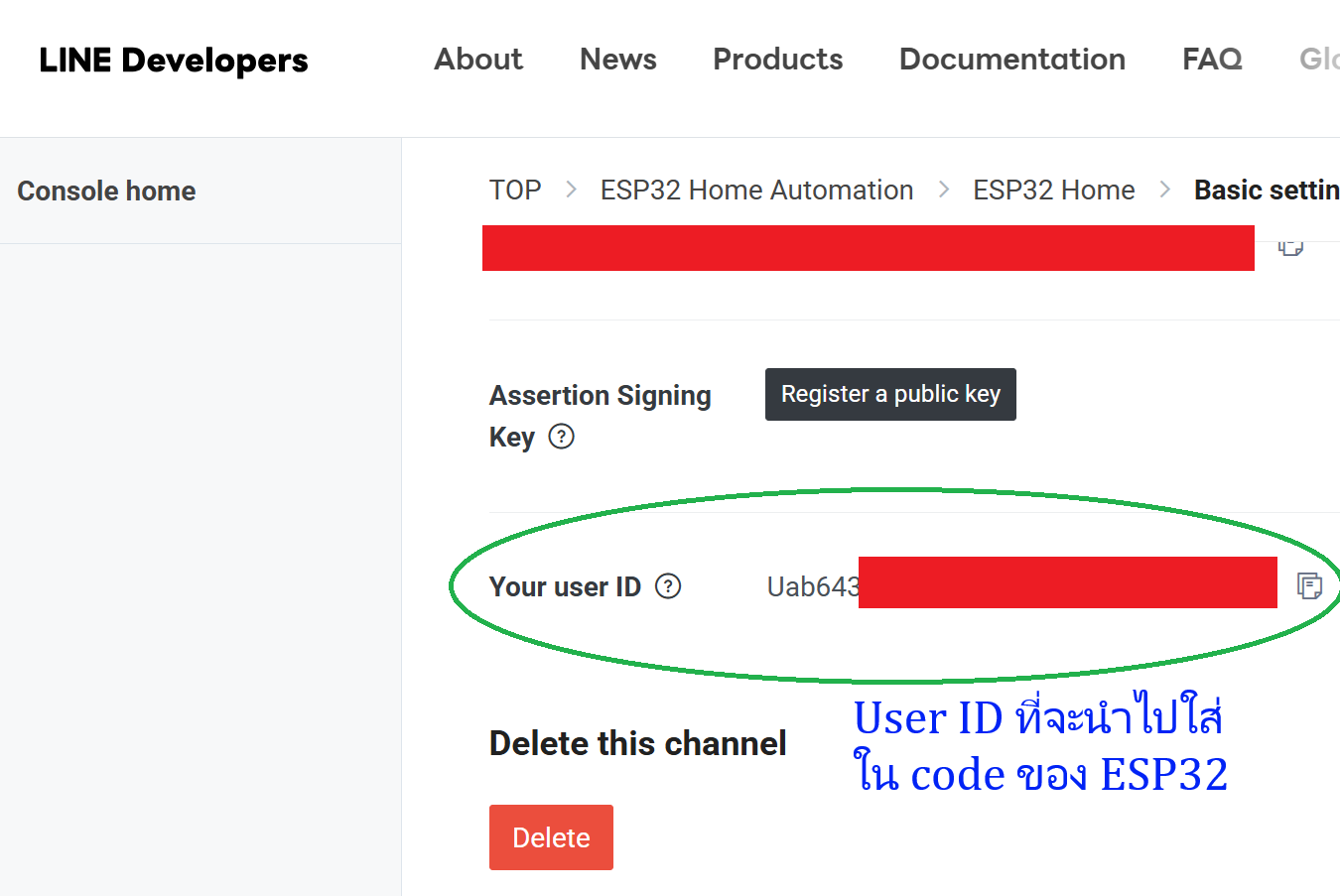

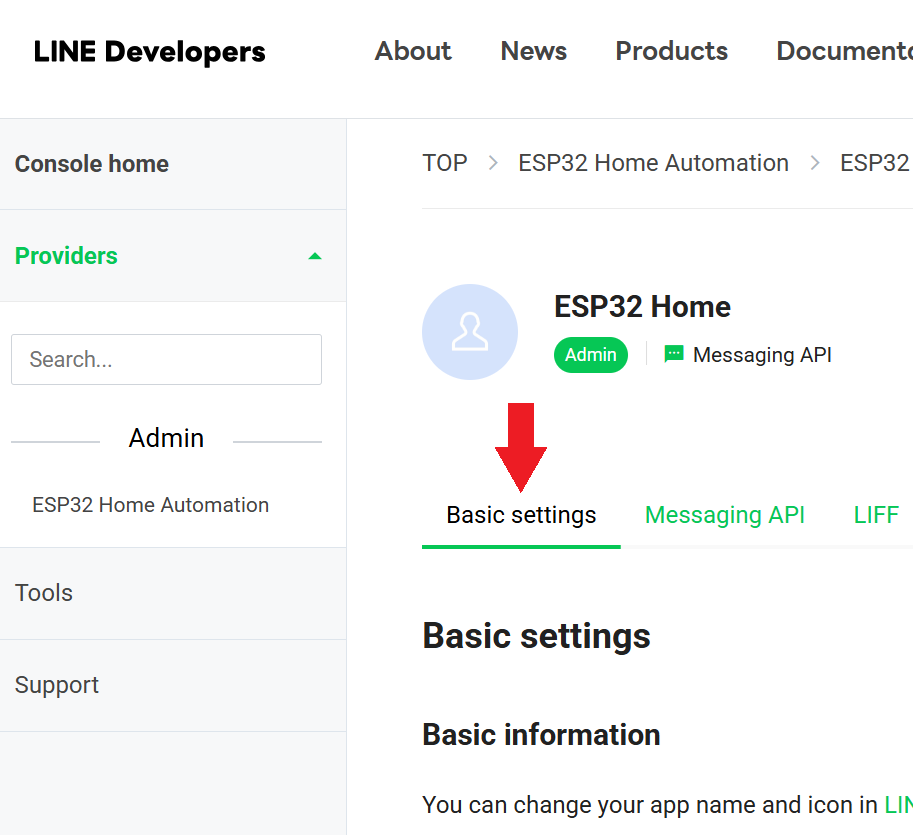

เมื่อสมัคร LINE Official Account เสร็จแล้วก็ไป enable messaging API .... และเมื่อทุกอย่างเรียบร้อยแล้วทั้ง 4 ภาพด้านล่างนี้คือข้อมูล 2 ส่วนที่จะต้องใช้ไปใส่ใน ESP32 code ครับ

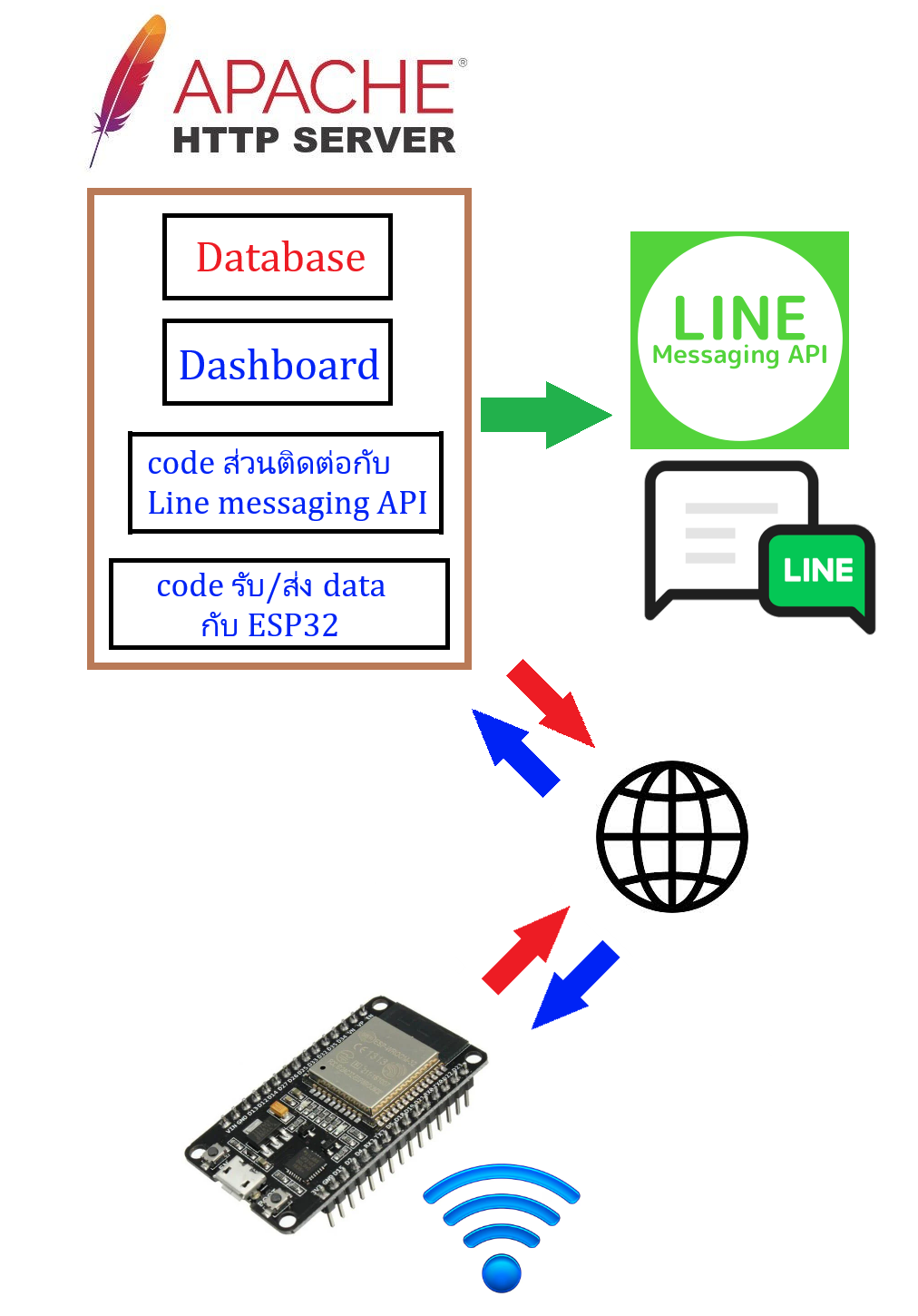

ต่อไปคือสถาปัตยกรรมในระบบ IoT ทั่วไป (ซึ่ง project นี้ก็ใช้แบบนี้)
จากภาพบนนี้ ESP32 ที่บ้านหรือที่ทำงานเราก็ทำหน้าที่เป็นเพียง client เพื่อที่จะส่ง-รับข้อมูลเข้าระหว่าง web server ในส่วนของ web server ก็จะเป็นที่เก็บ dashboard + database ซึ่ง database ไม่ต้องยุ่งยากเป็นแบบ SQL เลยครับ ใช้แบบ text file database (JSON) ก็ใช้งานได้ดีเพียงพอแล้วกับ sensor 2 - 3 ตัวและการเก็บข้อมูลประมาณ 1 สัปดาห์ต่อเนื่องกัน

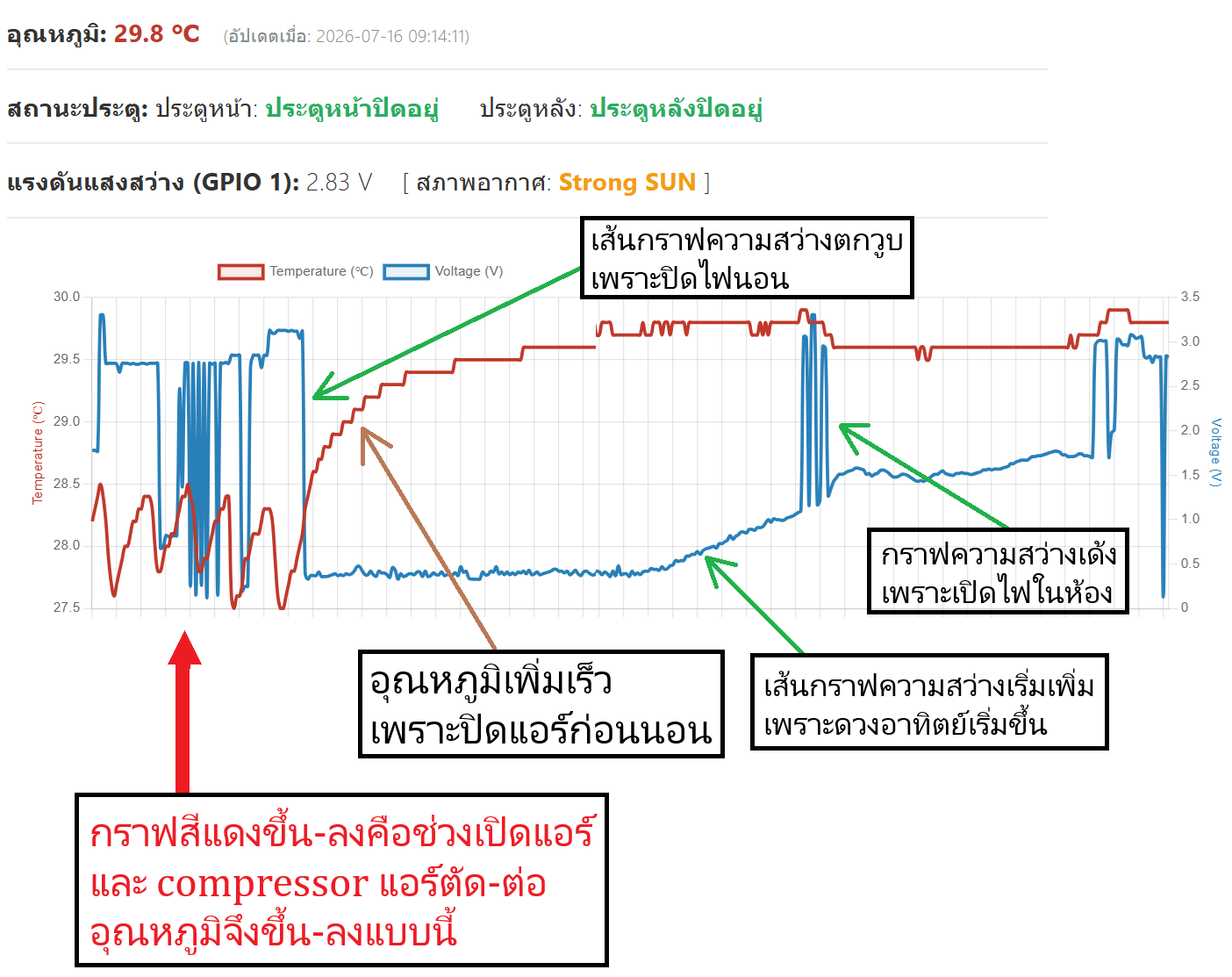

ใน project ที่ผมจะสาธิตให้ดูในกระทู้นี้หน้าตาของ web dashboard ก็คือตามภาพล่างครับ
ผมต่อ sensor ไว้ 2 ตัวก็คือ DHT22 กับ LDR เพื่อแสดงค่าอุณหภูมิและความสว่างของแสงแสดงเป็นกราฟทุก 1 นาทีและได้รวมระบบ Line messaging API ไว้ด้วย โดยใน Code กำหนดให้ส่งข้อความแจ้งเตือนเมื่อมีการเปิดประตูและแสงสว่างมีค่าต่ำกว่าที่กำหนดไว้ครับ

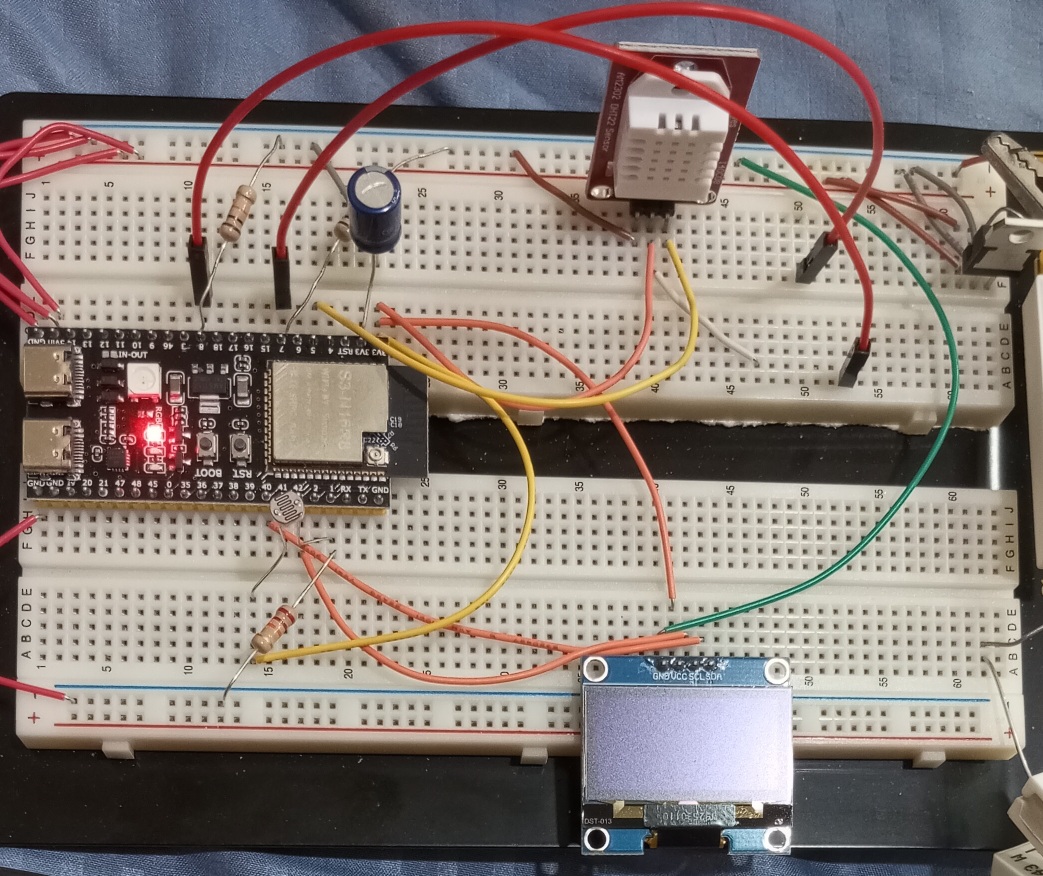

นี่คือภาพของอุปกรณ์ที่ใช้มีเพียงเท่านี้ ก็คือมี sensor 2 ตัวเท่านั้น
และในภาพนี้สังเกตจุดสีแดงกับน้ำเงินกระพริบอยู่ก็คือเป็นสาย jumper 2 เส้นที่ผมใช้แทน switch จำลองการเปิดประตูด้านหน้าและด้านหลังส่งข้อมูลไปยังเว็บ server เพื่อส่งข้อความเข้า LINE ในมือถือเมื่อประตูถูกเปิดหรือเมื่อความสว่างของแสงน้อยกว่าที่กำหนดครับ

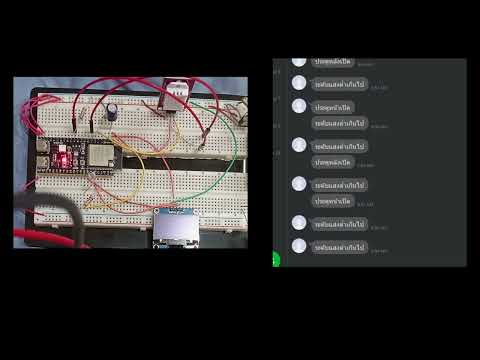

คลิบนี้แสดงถึงการแจ้งเตือนผ่าน Line
