กระทู้ไมโครคอนโทรลเลอร์ ESP32 (EP.2) ใช้งานกับ web dashboard

กระทู้สนทนา

วิศวกรรมศาสตร์ Internet of Things DIY Electronic Network Microcontroller

สวัสดีครับเพื่อนสมาชิก
พาพันชอบ

กระทู้ ESP32 EP.2 วันนี้จะขอเสนอเนื้อหาการใช้งาน ESP32 กับ web dashboard ครับ .... ด้วยปัจจุบันเป็นยุคของ IoT ดังนั้นงาน IoT จะต้องทำงานกับ web dashboard เท่านั้น ซึ่ง ESP32 + web dashboard ก็เป็นไปได้ 2 แบบครับคือแบบ local กับแบบอยู่บนอินเทอร์เน็ตใน server จริง

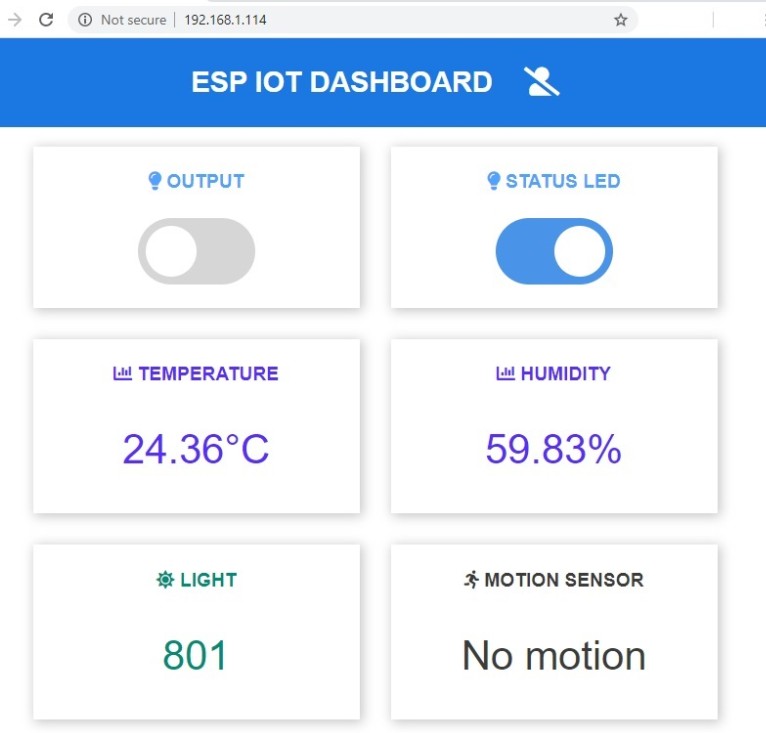

ตัวอย่างหน้าตาของ dashboard

ในกระทู้นี้จะเป็นรายละเอียดของการที่จะให้ ESP32 ทำการ host dashboard เอาไว้ทั้งดุ้นและให้ PC หรือมือถือเข้าถึง dashboard เพื่อดูข้อมูล sensor หรือควบคุม GPIO ของ ESP32 ครับ

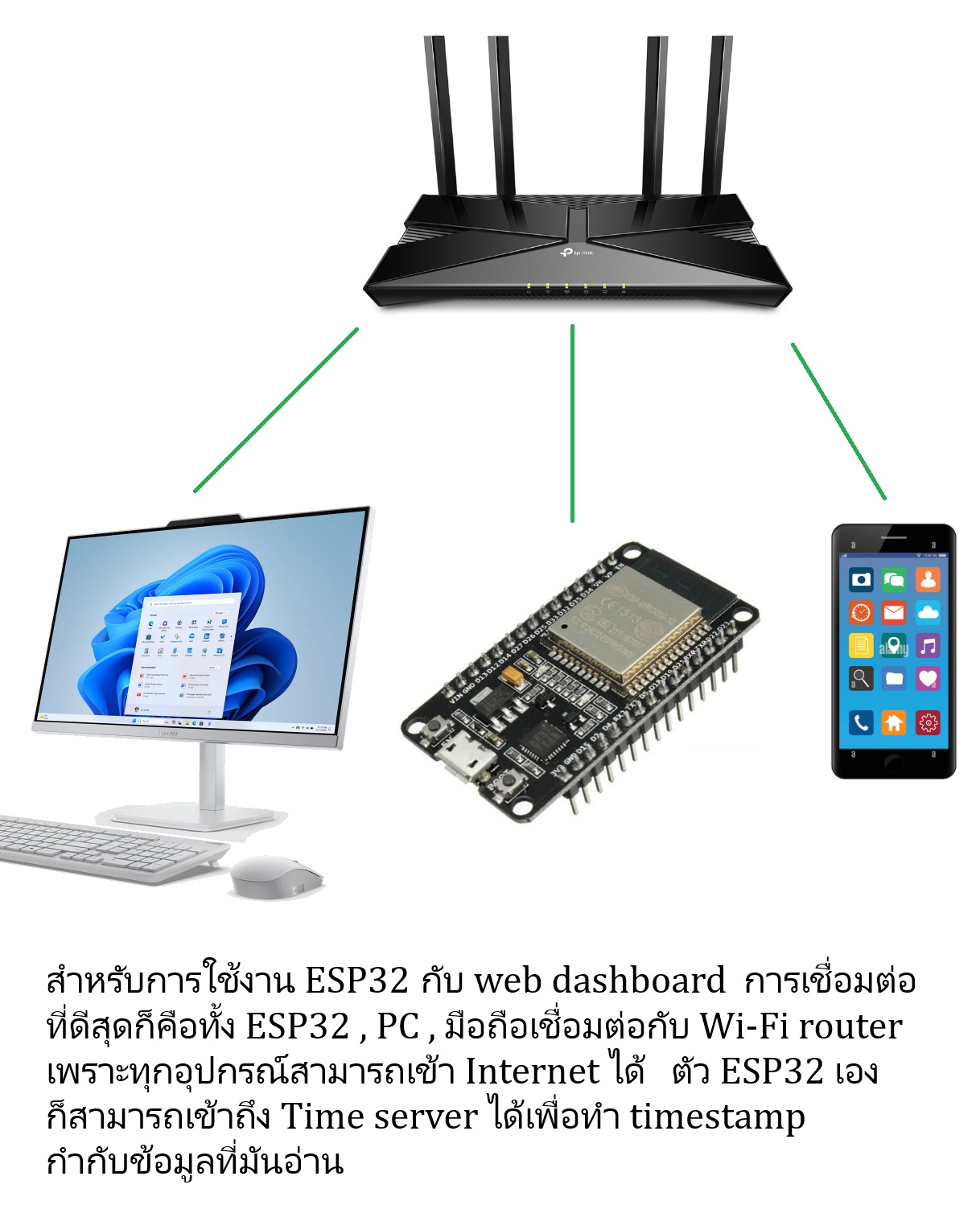

การเชื่อมต่อระหว่าง ESP32 กับ PC/Notebook และมือถือสามารถทำได้หลายแบบ การเชื่อมต่อที่ดีที่สุดก็คือหากที่บ้านของท่านมี Wi-Fi router ก็เชื่อมต่อแบบในภาพด้านล่างนี้ครับ

แต่หากที่บ้านไม่มี Wi-Fi router หรือออกนอกบ้าน/ไปทดลองที่อื่น ก็ใช้เพียงแค่มือถือกับ ESP32 แค่ 2 อย่างเท่านั้น และใช้มือถือปล่อย Wi-Fi hotspot รายละเอียดตามภาพล่าง

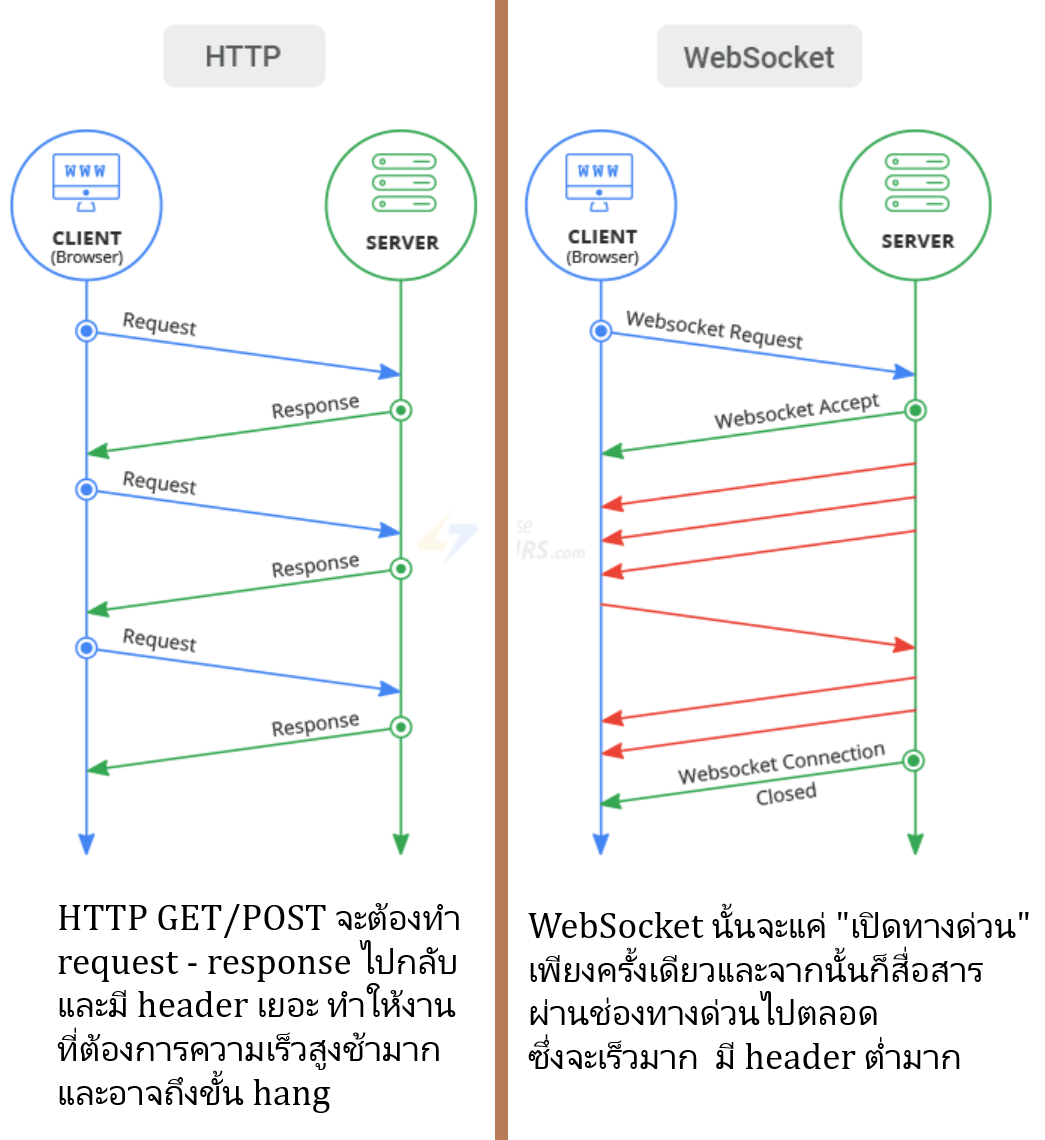

การสื่อสารระหว่าง ESP32 กับ web dashboard นั้นผมขอกล่าวถึงพื้นฐาน "Protocol" ก่อน คำว่า protocol หมายถึง "วิธีการ" ที่ dashboard สื่อสารกับ ESP32 ซึ่งในโลกอินเตอร์เนตในเวบต่าง ๆ นั้นจะใช้วิธีการ HTTP GET/POST ซึ่งวิธีนี้เป็นการรับ/ส่งข้อมูลเป็นรายครั้ง เช่นส่ง/รับครั้งเดียว , วินาทีละ 1 ครั้งหรือส่งข้อมูลหลายครั้งใน 1 วินาที ซึ่งถ้าต้องการความรวดเร็วมากกว่านี้อาจจะมีปัญหาได้เพราะ HTTP GET/POST จะมี header เยอะ (อาจมากถึง 2 - 3 KB) ซึ่งการรับส่งข้อมูลเพียง 10 - 20 bytes เทียบกับขนาด header 2,000 - 3,000 bytes .... นี่แหละที่ทำให้วิธี HTTP GET/POST เกิดปัญหาหากต้องการส่งข้อมูลหลายครั้งใน 1 วินาที

ดังนั้น ทางออกการใช้ ESP32 + dashboard ที่ตอบสนองรวดเร็วคือการใช้ Asynchronous web server + websocket ครับ เพราะ websocket จะเปรียบเสมือน "ทางด่วน" ที่จะเปิดช่องรับส่งข้อมูลระหว่าง ESP32 กับ web dsahboard และการรับส่งข้อมูลด้วย protocol แบบนี้จะมี header น้อยมากเพียง 4 - 8 byte ทำให้รับส่งข้อมูลด้วยความเร็วสูงได้ดีครับ

ส่วน Asynchronous web server ....
ขอกล่าวย้อนไปถึงการทำงานของ web server ทั่วไปก่อน ก็คือ web server ทั่วไปแบบ synchronous ก็คือจะต้องทำงานได้งานเดียวในแต่ละครั้ง ส่วนงานอื่น ๆ จะต้อง "รอ"ก่อน ซึ่งจะทำให้เกิดปัญหาสำคัญก็คือใน web dashboard จะต้องมีการแสดงข้อมูลต่าง ๆ เป็น real time และถ้าเรากดปุ่มใดใน dashboard เพื่อควบคุม GPIO อาจจะเกิดปัญหาการสะดุดหรือล่าช้าในการควบคุมได้

ดังนั้นในปัจจุบันนี้มาตรฐานการ Code สำหรับ ESP32 จะใช้ Asynchronous Web Server +websocket เท่านั้น ซึ่งสามารถแก้ปัญหาการ "รอ" ได้ทั้งหมดเพราะมันจะใช้ความสามารถของ dual core CPU ของ ESP32 ทำ 2 งานได้พร้อมกัน นั่นก็หมายความว่าแม้ dashboard ของเราจะมีการรับข้อมูลหรือกดปุ่มสั่งงาน GPIO ที่ยุ่งยากซับซ้อนและรวดเร็วแค่ไหน ทุกงานที่เราทำก็จะเป็นอิสระแก่กันหมดไม่มีการรออีกต่อไป

สำหรับ project นี้ที่จะสาธิตให้ดูก็เช่นเคยแบบกระทู้ที่แล้วครับ ก็คือจะใช้ AI เขียน code ให้ทั้งหมดเพียงแค่เราเขียน prompt ให้ถูกต้องและบอก AI ให้ละเอียดว่าให้ใช้วิธี asynchronous web server + websocket ในการ code .... AI ก็จะเขียน code ด้วยวิธีนี้ให้เรา ในการใช้งานกับจะต้องใช้ library สำหรับ asynchronous web server websocket ด้วย

ในคลิปนี้สังเกตที่หน้า dashboard จะมีปุ่มควบคุม LED อยู่ 5 ปุ่มก็คือปิด/เปิด LED 4 ดวงและปุ่มสุดท้ายคือทำให้ LED ทั้ง 4 ดวงวิ่งเป็นไฟวิ่งครับ ในส่วนที่ 2 จะมี slider สามารถปรับความถี่ของไฟวิ่ง และส่วนที่ 3 จะเป็นการแสดงค่าความสว่างซึ่งผมใช้ LDR กับตัวความต้านทานมาทำเป็น voltage divider เพื่อให้ได้แรงดันไฟที่เหมาะสมที่จะป้อนเข้า GPIO 1 ซึ่งตัว LDR ผมก็วัดค่าความต้านทานจริงของมันตามสภาพแสงในห้อง เพื่อจะได้คำนวณให้ได้แรงดันที่เหมาะสมและใน code ก็สั่งให้ map ค่าแรงดันช่วง 1.9 ถึง 3 โวลต์ที่ GPIO 1 นี้ให้เป็นค่าความสว่าง 0 ถึง 100% ครับ

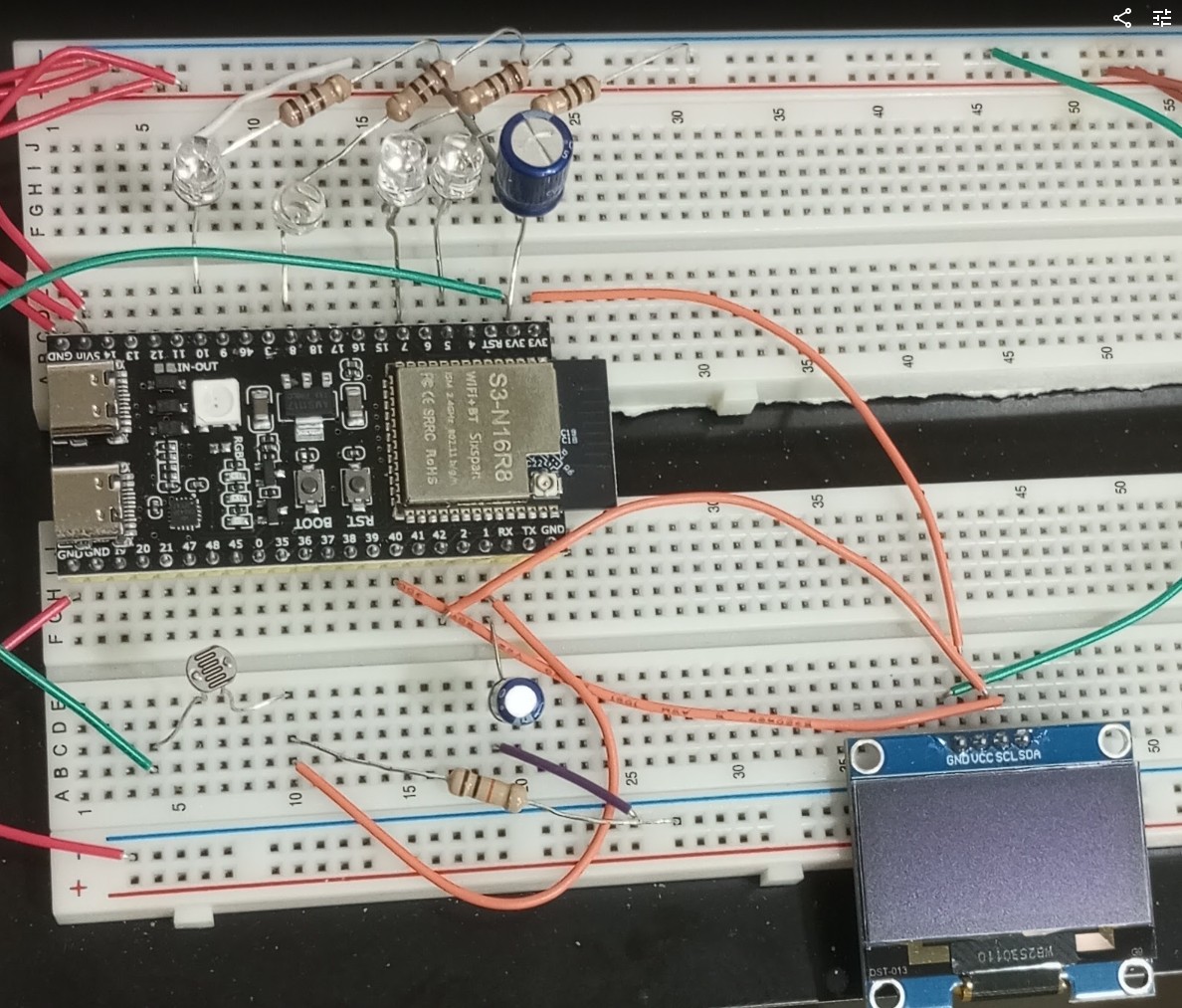

ใช้อุปกรณ์เพียงเท่านี้

กระทู้นี้ขอจบเพียงเท่านี้ก่อน ส่วนกระทู้หน้า EP.3 จะว่าด้วยเรื่องของ Sensor พื้นฐาน + การทำงานกับ ESP32 ครับ
พาพันขอบคุณ

กระทู้นี้เป็นการเชื่อมต่อระหว่าง ESP32 กับ dashboard แบบ local ก็คือเชื่อมภายในวง Wi-Fi เดียวกันในบ้าน .... ในกระทู้ต่อไป (EP.4) จะสาธิตการใช้งาน dashboard ที่อยู่บนอินเตอร์เน็ตจริง ๆ ครับ (Apache web server) ก็คือเป็นลักษณะของการแสดง dashboard ในมือถือเพื่อให้เราดูข้อมูลต่าง ๆ ในบ้านและกดสั่งงานอุปกรณ์ไฟฟ้าที่บ้านผ่านมือถือได้ไม่ว่าเราจะอยู่ที่ไหนบนโลก
