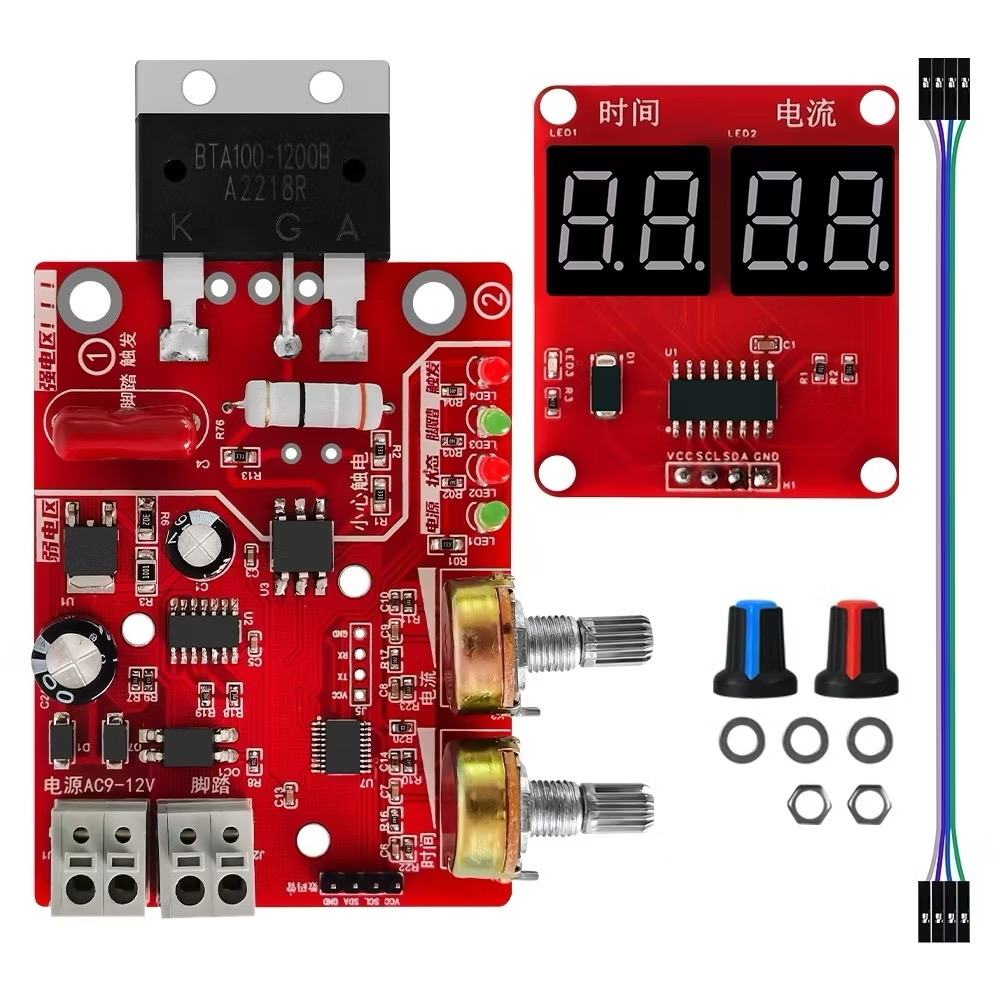

มีบอร์ด control spot welding (รูปที่1)ทำหน้าที่ตั้งเวลาตัดไฟเมื่ออาร์คและปรับเพิ่มลดกระแสไฟที่ใช้อาร์คเชื่อมแบต

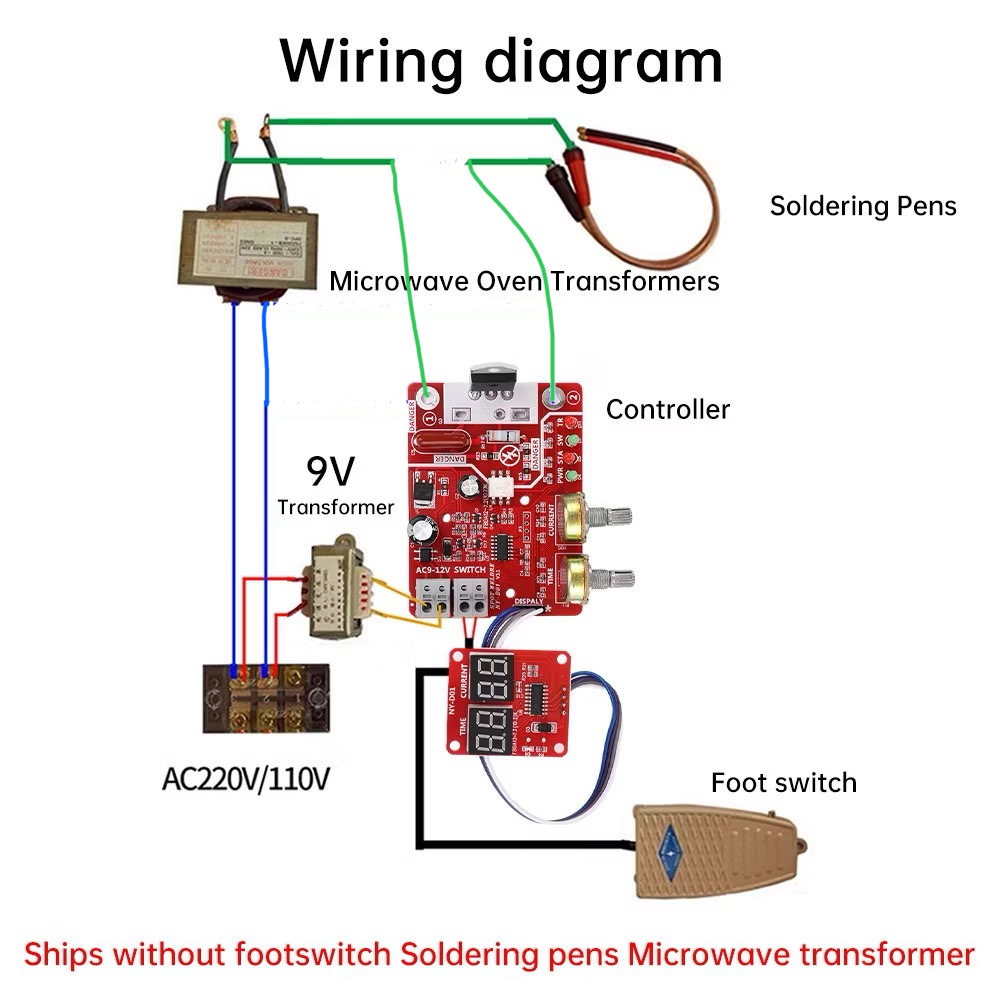

เค้ามีรูปการต่อมาให้โดยนำสายไฟ AC 220V จำนวน 1 เส้นเข้าบอร์ดคอนโทรลก่อนแล้วจึงนำสายไฟ AC 220V ออกจากบอร์ดคอนโทรลเข้าไปที่หม้อแปลง (รูปที่ 2)
อยากทราบว่า ถ้าหากเอาไฟ AC 220V เข้าหม้อแปลงเป็นไฟ AC 6V ถึง 12V ก่อน แล้วค่อยเอาเข้าบอร์ดคอนโทรล แล้วสายไฟ AC 6V ที่ออกจากบอร์ดนี้ก็ไปที่ปากกาเชื่อม (รูปที่ 3) สามารถทำได้ไหมครับ
ข้อสังเกตุ : เอาสาย L เข้าบอร์ดเส้นเดียว สาย N ตรงไปที่หม้อแปลงเลย ไม่แน่ใจว่าบอร์ดนี้ได้ใช้ไฟ AC 220V ทำอะไรหรือเปล่า
เครดิตรูปภาพจาก shopee
ขอสอบถามการต่อบอร์ดวงจร spot welding เข้ากับหม้อแปลง
เค้ามีรูปการต่อมาให้โดยนำสายไฟ AC 220V จำนวน 1 เส้นเข้าบอร์ดคอนโทรลก่อนแล้วจึงนำสายไฟ AC 220V ออกจากบอร์ดคอนโทรลเข้าไปที่หม้อแปลง (รูปที่ 2)
อยากทราบว่า ถ้าหากเอาไฟ AC 220V เข้าหม้อแปลงเป็นไฟ AC 6V ถึง 12V ก่อน แล้วค่อยเอาเข้าบอร์ดคอนโทรล แล้วสายไฟ AC 6V ที่ออกจากบอร์ดนี้ก็ไปที่ปากกาเชื่อม (รูปที่ 3) สามารถทำได้ไหมครับ
ข้อสังเกตุ : เอาสาย L เข้าบอร์ดเส้นเดียว สาย N ตรงไปที่หม้อแปลงเลย ไม่แน่ใจว่าบอร์ดนี้ได้ใช้ไฟ AC 220V ทำอะไรหรือเปล่า
เครดิตรูปภาพจาก shopee
