ผมจะใช้ไฟฟ้าจากโซล่าเซลล์สำหรับคอมพิวเตอร์และพัดลมเมื่อใช้งานกลางวัน จึงรื้อ UPS เก่านำไปประกอบเป็น inverter pure sine wave ตอนนี้ยังไม่ได้ซื้อแผงโซล่าเซลล์เพราะมันใหญ่ใส่ Civic ผมไม่ได้ และแบตเตอรี่ที่ผมมีตอนนี้ก็เป็นลูกเล็กๆ น่าจะสำรองไฟไม่พอผมก็เลยนำ UPS มาดัดแปลงเป็นภาคจ่ายไฟเสริมเมื่อใช้ไฟฟ้าจากการไฟฟ้าก็จะเสมือนเป็น UPS True Online
ภายใน UPS เก่าจะมีหม้อแปลงเทอรอยด์ขนาด 500VA มีวงจรเรียงกระแสและตัวเก็บประจุฟิลเตอร์ มีวงจรบั๊คคอนเวอร์เตอร์กระแสสูงเพื่อลดแรงดันและชารจ์เจอร์ PWM ที่โมดิฟายด์ให้รองรับกระแสต่อเนื่อง 15 แอมป์ได้โดยไม่ร้อน ซึ่งชารจ์เจอร์และพัดลมเล็กจะติดอยู่ภายนอกที่ฝาด้านบนของตัวเครื่อง ส่วนด้านหลังมีขั้วต่อดำ-แดงไว้ต่อกับไฟฟ้าจากแผงโซล่าเซลล์ซึ่งมีไดโอดต่อคั่นป้องกันไฟฟ้าย้อนกลับ การเลือกแหล่งพลังงานจะเป็นแมนนวลใช้ซีเล็กเตอร์ 2 ทางเมื่อแดดดีก็จะเลือกใช้ไฟฟ้าจากโซล่าเซลล์ แดดไม่ดีก็จะใช้ไฟจากการไฟฟ้าแต่ตอนนี้ผมยังไม่ได้ซื้อแผงโซล่าเซลล์ เท่าที่ทดลองใช้อุปกรณ์ชุดนี้มานานหลายเดือนใช้ดีมาก คือ เพาเวอร์มอสเฟสและหม้อแปลงตอนที่ยังเป็น UPS จะร้อนมากตอนไฟดับใช้ไม่ถึงชั่วโมงเริ่มจะได้กลิ่นเหม็นไหม้ต้องปิดเครื่องแต่พอนำอุปกรณ์ตัวเดิมมาทำเป็นอินเวอร์เตอร์เปิดทั้งวันพัดลมซึ่งจะทำงานอัตโนมัติเมื่ออุณหภูมิ 40°C ทำงานแค่วันละ 2-3 ครั้งเท่านั้น บางวันอากาศเย็นก็ไม่ได้ยินเสียงพัดลมทำงานเลยต้องชม EGS 002 บอร์ดไดร์เพียวซายเวฟทำงานได้ยอดเยี่ยมมาก

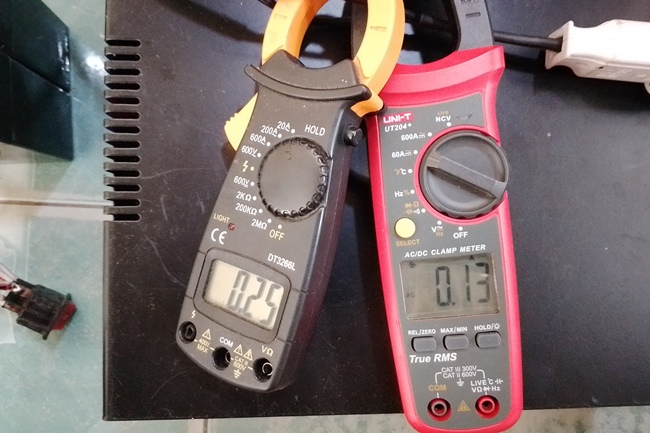

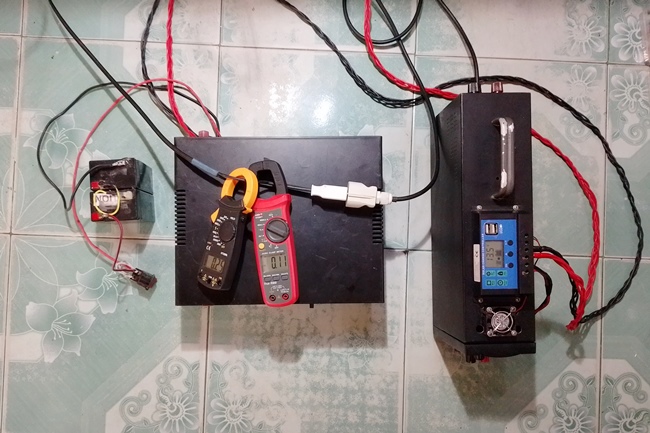

มาถึงข้อสงสัยของผมคือเมื่อผมเปิดเครื่องขณะแบตเตอรี่เกือบเต็ม(แทบจะไม่มีการชาร์จ) แล้วเปิดอินเวอร์เตอร์ขณะยังไม่ได้เสียบปลั๊กคอมพิวเตอร์ผมวัดกระแสฝั่งขาเข้าได้เท่านี้ แคล้มป์มิเตอร์ตัวสีเหลืองเก่าตัวเลขไม่เป็นจะศูนย์วัดได้ค่าสูงกว่าปกติ ขณะที่ตัวแดงวัดไฟฟ้ากระแสสลับที่กระแสน้อยๆ ได้ต่ำกว่ายี่ห้อมาตรฐานผมจึงใช้ค่าเฉลี่ย 0.19 มาคำนวณ บ้านผมอยู่ติดกับหม้อแปลงจึงมีแรงดันไฟฟ้า 240 โวลต์ คำนวณแล้วได้ประมาณ 45 วัตต์ ตอนที่ยังเป็น UPS Line interactive ผมไม่ได้วัดค่าเก็บไว้จึงไม่รู้ว่า UPS ทั่วไปขนาด 1000VA ที่สภาวะไม่มีโหลดกินไฟเท่าใด ใครรู้ขอข้อมูลด้วย ขอบคุณครับ
โดยทั่วไป UPS ที่สภาวะไม่มีโหลดกินไฟเท่าไหร่ครับ
ภายใน UPS เก่าจะมีหม้อแปลงเทอรอยด์ขนาด 500VA มีวงจรเรียงกระแสและตัวเก็บประจุฟิลเตอร์ มีวงจรบั๊คคอนเวอร์เตอร์กระแสสูงเพื่อลดแรงดันและชารจ์เจอร์ PWM ที่โมดิฟายด์ให้รองรับกระแสต่อเนื่อง 15 แอมป์ได้โดยไม่ร้อน ซึ่งชารจ์เจอร์และพัดลมเล็กจะติดอยู่ภายนอกที่ฝาด้านบนของตัวเครื่อง ส่วนด้านหลังมีขั้วต่อดำ-แดงไว้ต่อกับไฟฟ้าจากแผงโซล่าเซลล์ซึ่งมีไดโอดต่อคั่นป้องกันไฟฟ้าย้อนกลับ การเลือกแหล่งพลังงานจะเป็นแมนนวลใช้ซีเล็กเตอร์ 2 ทางเมื่อแดดดีก็จะเลือกใช้ไฟฟ้าจากโซล่าเซลล์ แดดไม่ดีก็จะใช้ไฟจากการไฟฟ้าแต่ตอนนี้ผมยังไม่ได้ซื้อแผงโซล่าเซลล์ เท่าที่ทดลองใช้อุปกรณ์ชุดนี้มานานหลายเดือนใช้ดีมาก คือ เพาเวอร์มอสเฟสและหม้อแปลงตอนที่ยังเป็น UPS จะร้อนมากตอนไฟดับใช้ไม่ถึงชั่วโมงเริ่มจะได้กลิ่นเหม็นไหม้ต้องปิดเครื่องแต่พอนำอุปกรณ์ตัวเดิมมาทำเป็นอินเวอร์เตอร์เปิดทั้งวันพัดลมซึ่งจะทำงานอัตโนมัติเมื่ออุณหภูมิ 40°C ทำงานแค่วันละ 2-3 ครั้งเท่านั้น บางวันอากาศเย็นก็ไม่ได้ยินเสียงพัดลมทำงานเลยต้องชม EGS 002 บอร์ดไดร์เพียวซายเวฟทำงานได้ยอดเยี่ยมมาก
มาถึงข้อสงสัยของผมคือเมื่อผมเปิดเครื่องขณะแบตเตอรี่เกือบเต็ม(แทบจะไม่มีการชาร์จ) แล้วเปิดอินเวอร์เตอร์ขณะยังไม่ได้เสียบปลั๊กคอมพิวเตอร์ผมวัดกระแสฝั่งขาเข้าได้เท่านี้ แคล้มป์มิเตอร์ตัวสีเหลืองเก่าตัวเลขไม่เป็นจะศูนย์วัดได้ค่าสูงกว่าปกติ ขณะที่ตัวแดงวัดไฟฟ้ากระแสสลับที่กระแสน้อยๆ ได้ต่ำกว่ายี่ห้อมาตรฐานผมจึงใช้ค่าเฉลี่ย 0.19 มาคำนวณ บ้านผมอยู่ติดกับหม้อแปลงจึงมีแรงดันไฟฟ้า 240 โวลต์ คำนวณแล้วได้ประมาณ 45 วัตต์ ตอนที่ยังเป็น UPS Line interactive ผมไม่ได้วัดค่าเก็บไว้จึงไม่รู้ว่า UPS ทั่วไปขนาด 1000VA ที่สภาวะไม่มีโหลดกินไฟเท่าใด ใครรู้ขอข้อมูลด้วย ขอบคุณครับ
