ผมจะใช้พลังงานไฟฟ้าจากโซล่าเซลล์กับคอมพิวเตอร์และพัดลม ได้ประกอบอินเวอร์เตอร์ 12/24V To 230V เสร็จเรียบร้อยทดสอบใช้งานหลายเดือนแล้วแต่ยังไม่ได้ซื้อแผงโซล่าเซลล์ตอนนี้ใช้ไฟฟ้าจากการไฟฟ้าผ่านเครื่องจ่ายไฟเอนกประสงค์ที่ผมประกอบไว้ไปก่อน เมื่อใช้ไฟฟ้าจากการไฟฟ้าจึงเสมือน UPS pure sine wave แตกต่างกันที่เครื่องนี้ไม่มีเสียงเตือนเมื่อไฟฟ้าของการไฟฟ้าดับและเสียงเตือนเมื่อแบตเตอรี่จะหมดไฟ เท่าที่ใช้มาหลายเดือนไม่เจอปัญหาใหญ่อะไรใช้งานดีมากเปิดทั้งวันพัดลมระบายความร้อนแทบจะไม่ทำงานเลยเพราะผมใช้แผ่นฮีตซิงค์ขนาดใหญ่ระบายความร้อนได้ดี

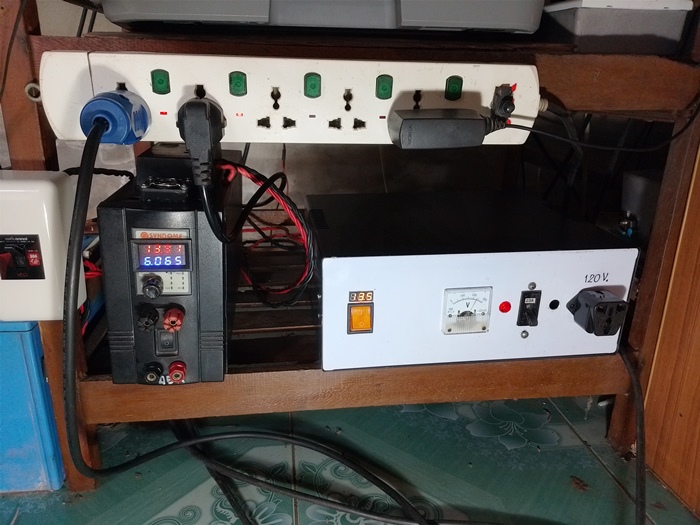

รูปถ่ายเมื่อใช้ไฟฟ้าจากเครื่องจ่ายไฟเอนกประสงค์ซึ่งผมใช้ UPS เก่ามาดัดแปลง ภายในมีหม้อแปลงเทอรอยด์ขนาดใหญ่ต่อผ่านวงจรเรียงกระแสแล้วลดแรงดันด้วยบั๊คคอนเวอร์เตอร์กระแสสูง ภาคจ่ายไฟตัวนี้ปรับแรงดันด้วยการเร่ง VR ทดรอบและผมใส่ตัวต้านทานแปรค่าจำกัดการปรับแรงดันไว้ที่ 10-27V ด้านหลังมีขั้วดำ-แดงไว้ต่อกับแผงโซล่าเซลล์โดยใช้ได้โอด 20A เป็น Blocking Diode ป้องกันไม่ให้กระแสไฟฟ้าไหลย้อนกลับจากแบตเตอรี่ไปยังแผงโซลาร์เซลล์

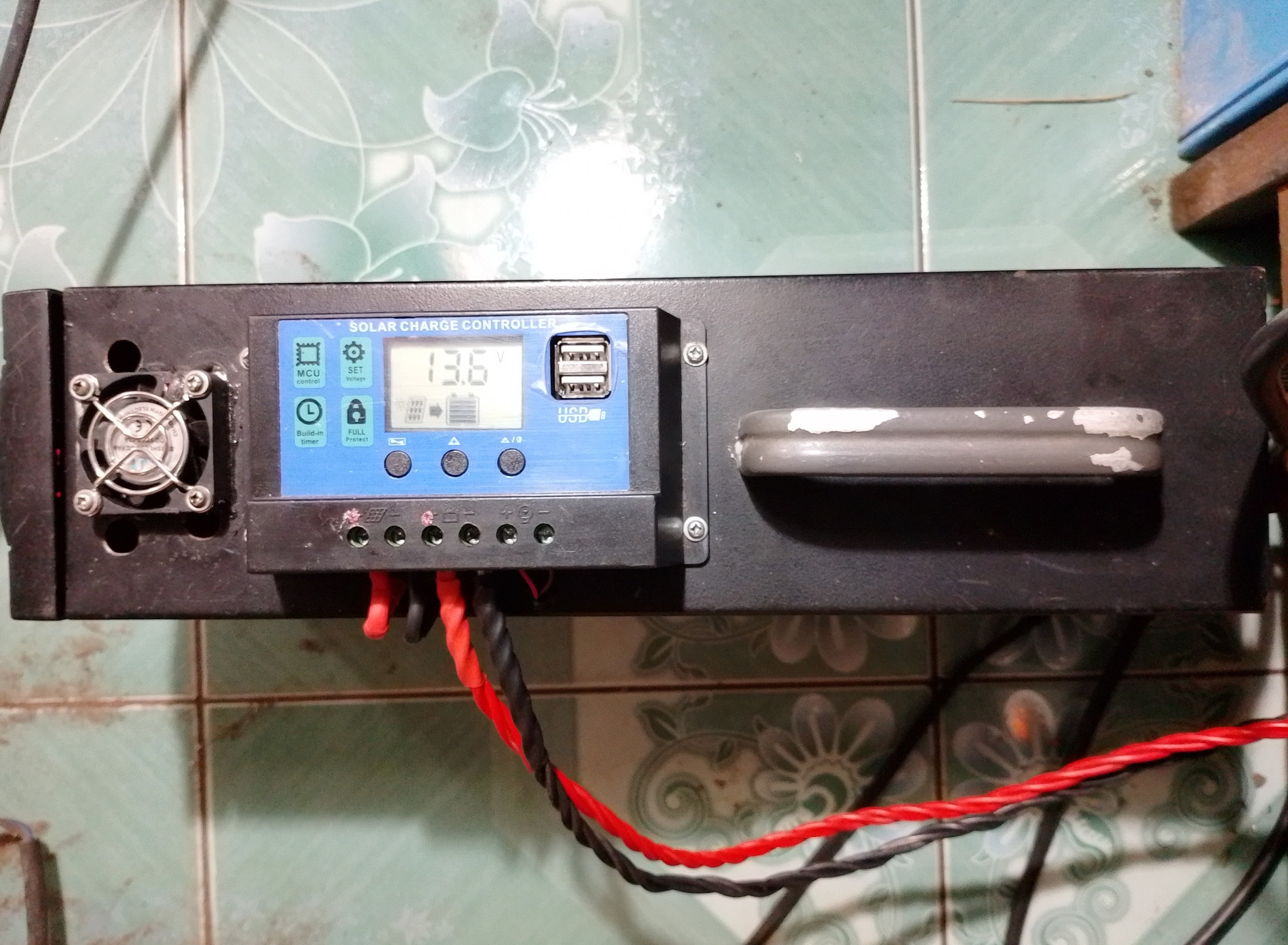

ปัญหาที่ผมเจอเป็นปัญหาเล็กๆ จากตัวชาร์จเจอร์ PWM ตัวนี้ผมซื้อมาราคาไม่ถึงร้อยบาท สเป็ครองรับกระแส 60A ผมดูเบอร์มอสเฟสแล้วทนกระแสได้ 80A จริงแต่ใช้งานจริงได้ไม่ถึง 20A จะร้อนมากจนแทบจับต้องไม่ได้ผมจึงโมดิฟายด์ด้วยการขนานมอสเฟสและเปลี่ยนแผ่นฮีตซิงค์ให้หนาขึ้นตอนนี้ใช้งานกระแส 20A ต่อเนื่องความร้อนไม่ถึง 40°C แต่ผมต่อพัดลมตัวเล็กผ่านช่องจ่ายไฟให้โหลดของชาร์จเจอร์ไว้ระบายความร้อนให้กับบัคคอนเวอร์เตอร์ซึ่งอยู่ภายในกล่อง UPS ปกติมันจะไม่ค่อยร้อนเท่าใดนัก ในฤดูฝน-ฤดูหนาวไม่จำเป็นต้องเปิดพัดลมให้ทำงาน ปัญหาที่ผมเจอคือเมื่อใช้พลังงานจากแบตเตอรี่ไม่เปิดภาคจ่ายไฟซึ่งชาร์จเจอร์ควรจะไม่ทำงานไม่จ่ายไฟให้โหลดแต่ปรากฏว่าพัดลมหมุน เมื่อเปิดภาคจ่ายไฟชาร์จเจอร์ทำงานพัดลมจะดับ มันตรงกันข้ามกันกับความต้องการของผมเลย จะแก้ไขก็ทำไม่ได้เพราะเขาใช้ MCU ควบคุมการจ่ายไฟให้โหลด
ข้อสงสัยของผมคือ ชาร์จเจอร์ PWM ทั่วไปเป็นแบบนี้ไหมหรือตัวนี้พี่จีนเขียนโปรแกรมผิดพลาดทำให้โหมดการทำงานสลับกัน หากชาร์จเจอร์ตัวนี้เขียนโปรแกรมผิดจริงๆ ผมจะไปซื้อตัวใหม่มาใช้งานเพราะราคาไม่แพงถูกกว่าที่ผมจะเพิ่มวงจรให้กับพัดลมโดยตรง สามาชิกท่านใดใช้ชาร์จเจอร์แบบนี้อยู่ขอคำชี้แนะด้วยครับ
ชาร์จเจอร์ PWM รุ่นอื่นเป็นแบบนี้ไหม?
รูปถ่ายเมื่อใช้ไฟฟ้าจากเครื่องจ่ายไฟเอนกประสงค์ซึ่งผมใช้ UPS เก่ามาดัดแปลง ภายในมีหม้อแปลงเทอรอยด์ขนาดใหญ่ต่อผ่านวงจรเรียงกระแสแล้วลดแรงดันด้วยบั๊คคอนเวอร์เตอร์กระแสสูง ภาคจ่ายไฟตัวนี้ปรับแรงดันด้วยการเร่ง VR ทดรอบและผมใส่ตัวต้านทานแปรค่าจำกัดการปรับแรงดันไว้ที่ 10-27V ด้านหลังมีขั้วดำ-แดงไว้ต่อกับแผงโซล่าเซลล์โดยใช้ได้โอด 20A เป็น Blocking Diode ป้องกันไม่ให้กระแสไฟฟ้าไหลย้อนกลับจากแบตเตอรี่ไปยังแผงโซลาร์เซลล์
ปัญหาที่ผมเจอเป็นปัญหาเล็กๆ จากตัวชาร์จเจอร์ PWM ตัวนี้ผมซื้อมาราคาไม่ถึงร้อยบาท สเป็ครองรับกระแส 60A ผมดูเบอร์มอสเฟสแล้วทนกระแสได้ 80A จริงแต่ใช้งานจริงได้ไม่ถึง 20A จะร้อนมากจนแทบจับต้องไม่ได้ผมจึงโมดิฟายด์ด้วยการขนานมอสเฟสและเปลี่ยนแผ่นฮีตซิงค์ให้หนาขึ้นตอนนี้ใช้งานกระแส 20A ต่อเนื่องความร้อนไม่ถึง 40°C แต่ผมต่อพัดลมตัวเล็กผ่านช่องจ่ายไฟให้โหลดของชาร์จเจอร์ไว้ระบายความร้อนให้กับบัคคอนเวอร์เตอร์ซึ่งอยู่ภายในกล่อง UPS ปกติมันจะไม่ค่อยร้อนเท่าใดนัก ในฤดูฝน-ฤดูหนาวไม่จำเป็นต้องเปิดพัดลมให้ทำงาน ปัญหาที่ผมเจอคือเมื่อใช้พลังงานจากแบตเตอรี่ไม่เปิดภาคจ่ายไฟซึ่งชาร์จเจอร์ควรจะไม่ทำงานไม่จ่ายไฟให้โหลดแต่ปรากฏว่าพัดลมหมุน เมื่อเปิดภาคจ่ายไฟชาร์จเจอร์ทำงานพัดลมจะดับ มันตรงกันข้ามกันกับความต้องการของผมเลย จะแก้ไขก็ทำไม่ได้เพราะเขาใช้ MCU ควบคุมการจ่ายไฟให้โหลด
ข้อสงสัยของผมคือ ชาร์จเจอร์ PWM ทั่วไปเป็นแบบนี้ไหมหรือตัวนี้พี่จีนเขียนโปรแกรมผิดพลาดทำให้โหมดการทำงานสลับกัน หากชาร์จเจอร์ตัวนี้เขียนโปรแกรมผิดจริงๆ ผมจะไปซื้อตัวใหม่มาใช้งานเพราะราคาไม่แพงถูกกว่าที่ผมจะเพิ่มวงจรให้กับพัดลมโดยตรง สามาชิกท่านใดใช้ชาร์จเจอร์แบบนี้อยู่ขอคำชี้แนะด้วยครับ
