Earthleakage Type A กับ Type B ทำงานต่างกันอย่างไร ?

สวัสดีครับ  คุณอา

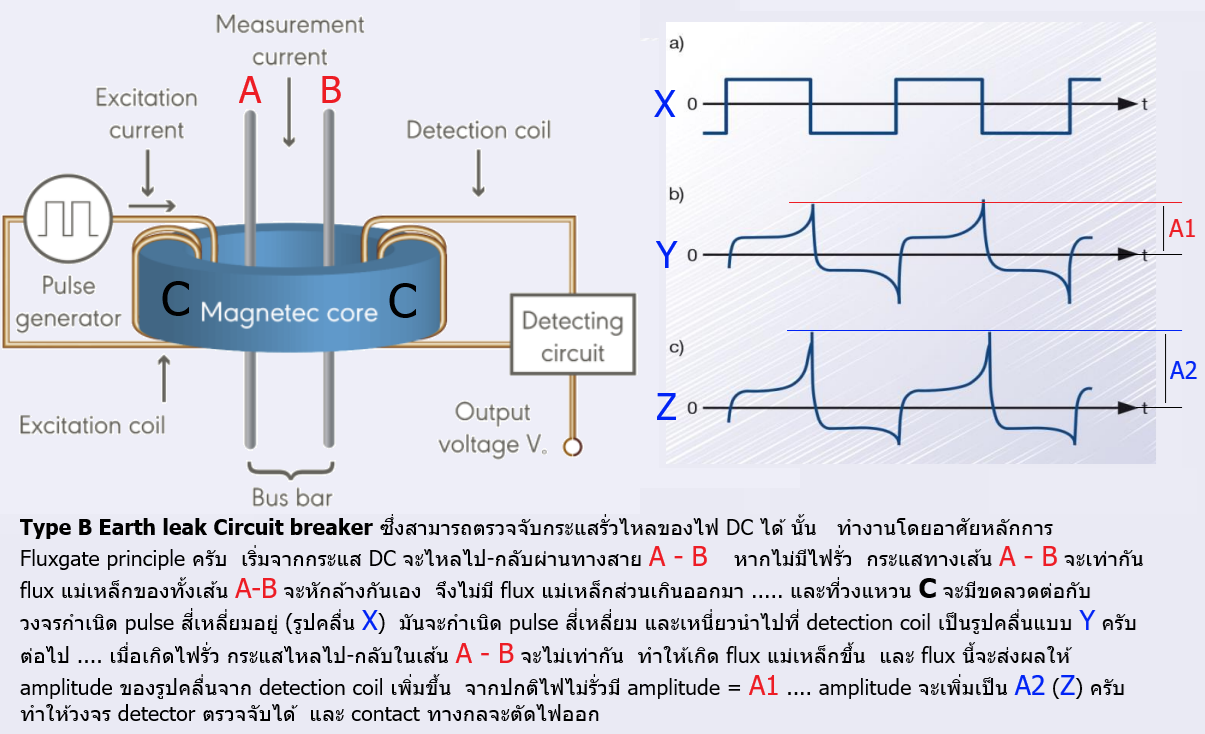

EarthLeak Type B  หลักการทำงานตามภาพนี้ครับ
https://www.magnetec.de/storage/2023/05/AppNote_ResidualCurrentSensor.pdf

และอีกเทคนิคหนึ่ง (บนพื้นฐานหลักการ Fluxgate)
ก็คือหลักการที่ว่า  เมื่อมี Flux แม่เหล็กส่วนเกิน (จากไฟรั่ว)
ปรากฏขึ้นที่วงแหวน ferrite (detector)
flux แม่เหล็กนี้จะทำให้ค่า Permeability
ของวงแหวน ferrite เปลี่ยน  ส่งผลให้
การ Lagging ของแรงดัน - กระแส เปลี่ยนไป
การ delay (Lag) ที่เพิ่มขึ้นนี้  วงจร detector
จะสามารถตรวจจับได้ครับ

วิธีการแบบนี้วงจรจะซับซ้อนกว่า
แต่มีความไว และ แม่นยำกว่าครับ
พบใน Breaker รุ่นสูง ๆ
