DIY แก้เองเลย .. ไมโครเวฟไฟแลบ เสียงสั่นดังมาก / ไดร์เป่าผมเปิดไม่ติด / เปลี่ยนแบตมือถือ รูปเยอะ

รูปเยอะ + มือสมัครเล่น มีคำติชมเรียนเชิญได้ครับ
ไมโครเวฟไฟแลบ เสียงสั่นดังมาก
       ไมโครเวฟ เกิดประกายไฟแลบออกมา ตอนแฟนใช้งาน แฟนก็รีบปิดเครื่อง ไม่ได้ใช้งานต่อ แต่อาหารยังร้อนอยู่
ผมทดลองเปิดอีกที ไม่มีประกายไฟแต่เสียงสั่นดังออกมาจากไมโครเวฟ ดังผิดปกติ .. เปิดออกมาดูน้ำในแก้วร้อนขึ้น
SHARP R-278P

เริ่มจากเตรียมเครื่องมือ
- ถุงมือ
- มัลติมิเตอร์
- ไขควงฟิลิปส์(ปากบวก) / ไขควงไร้สาย
- คีมปอกสายไฟ + คีมปากแหลม
- แบตเตอรี่ 9V + สายไฟ

1. เริ่มจากถอดปลั๊กไฟออก  เปิดฝาครอบเตาไมโครเวฟ ขันสกรูด้านหลัง  ด้านข้างออก
2. เปิดฝาครอบออก จะเห็นอุปกรณ์ภายใน มีMagnetron / HV transformer / Capacitor / Diode / Control panel / Light cover / Fuse


3. ทดลองวัด Fuse ด้วยมัลติมิเตอร์ ถ้าค่าความต้านทานขึ้น .. แสดงว่า ไม่ขาด


4. ถอดสายไฟเข้า Magnetron ที่ขั้วทั้งสองออก แล้วเสียบปลั๊กไฟเข้าแหล่งจ่ายไฟ ทดลองเปิดใช้งาน 2 วินาที .. ไมโครเวฟหมุน ไฟติด ปกติ ไม่มีเสียงดัง
    แสดงว่า ระบบควบคุม ไฟ มอเตอร์ ยังทำงานปกติ



5. เหลือแต่การทดสอบ Magnetron / HV transformer / Capacitor / Diode




6. ขันสกรูถอดแยก Magnetron / HV transformer / Capacitor / Diode ออกมาเพื่อดูสภาพและตรวจวัดด้วยมัลติมิเตอร์


    Magnetron .. สภาพดี หัวก็สะอาด ไม่ไหม้ ค่าความต้านทาน ระหว่างขั้วทั้งสอง ขึ้นปกติ / วัดแต่ละขั้วเทียบกับตัวถัง Magnetron ค่าความต้านทานไม่ขึ้น .. แสดงว่า ไม่เสีย ไม่ช๊อตรอบ



   HV transformer .. วัดความต้านทานระหว่างขั้วฝั่ง Input .. ค่าความต้านทาน ระหว่างขั้วทั้งสอง ขึ้นปกติ / วัดแต่ละขั้วเทียบกับตัวถัง HV transformer ค่าความต้านทานไม่ขึ้น .. แสดงว่าไม่ช๊อตรอบ


                             .. วัดความต้านทานระหว่างขั้วฝั่ง Output .. ค่าความต้านทาน ระหว่างขั้วทั้งสอง ขึ้นปกติ / วัดแต่ละขั้วเทียบกับตัวถัง HV transformer ค่าความต้านทานไม่ขึ้น .. แสดงว่าไม่ช๊อตรอบ

เพิ่ม วัดขั้ว 2nd กับตัวหม้อแปลง ความต้านทาน 100ถึง 180 Ohm

>>> โอเค .. HV transformer ไม่เสีย ไม่ช๊อต <<<

  Capacitor .. วัดค่าความต้านทาน ระหว่างขั้วทั้งสอง ขึ้นปกติ(ประมาณ10M ohm) / วัดความจุ 1.13uF ขึ้นปกติ   >>> ไม่เสีย  <<<


  Diode .. วัดค่าความต้านทานไม่ขึ้นทั้งสองด้าน เพราะว่า มันเป็น HV Diode .. จึงต่อค่อมแบตเตอรี่ 9V วัดค่าความต่างศักดิ์ V
              >>> xx ผลไดโอดเสีย xx <<<


                 HV Diode ผมรหัส CL01-09 แต่ไม่มีสินค้านี้แล้ว ผมศึกษาแล้ว สั่ง CL01-12 มาใช้แทน ซึ่งเรทจะสูงกว่า (09kV at 350mA  < 12kV at 350mA )
                 ตัวนี้สั่งออนไลน์ 25 บาท ยังไม่รวมค่าส่ง .. พอดีช่วงนั้นร้านปิดเนื่องจากโควิด

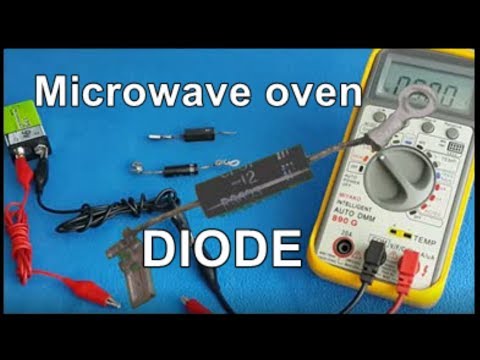

การวัดไดโอด .. ต่อค่อมแบตเตอรี่ 9V


[Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้

7. นำไดโอดมาเชื่อมต่อกับสายไฟเข้า Capacitor ที่ตำแหน่งเดิม ใช้คีมบีบเข้ากับสายไฟให้แน่น เทปพันสายฟันพันทับอีกที

8. ประกอบ Magnetron / HV transformer / Capacitor / Diode เข้ากับไมโครเวฟ ระวังต่อผิดขั้ว

9. ปิดฝาครอบ เสียบปลั๊กไฟ ใส่ถ้วยบรรจุน้ำ 1 นาที น้ำเริ่มร้อน ไม่มีเสียงสั่นดังเหมือนก่อน (เสียงเบากว่าก่อนพังด้วยซ้ำ)

ผิดถูกยังไง แนะนำกันได้ครับ กรุณาศึกษาการใช้เครื่องมือให้ดี ก่อนทำตาม และ ป้องกันไฟฟ้าดูดด้วยนะครับ (ผมต่อไฟผ่านเซฟทีคัท)

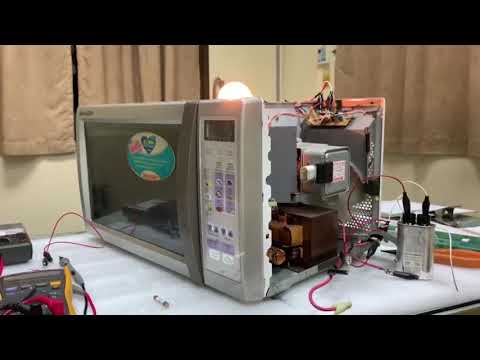

แนะนำทำตามยูทูปนี้ ดีที่สุด เพราะ มีการใช้หลอดไฟต่อแทนฟิวส์ พลาดมาฟิวส์ไม่ขาดด้วย
[Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้

----------------------------------------------------------------------------------------------------------------------------
 ไดร์เป่าผมเปิดไม่ติด

แฟนจะเป่าผมให้แห้ง ไดร์เป่าผมดันไม่ติดซะงั้น .. ช่วงโควิดด้วย จะไปหาช่างก็กลัว .. งั้นเป็นช่างจำเป็นไปก่อน
Panasonic

ไม่ใช่ช่างไฟฟ้าอิเลคทรอนิกส์ มัลติมิเตอร์จีนถูกๆ ก็อาศัยอ่านวิธีใช้ในพันทิป หาข้อมูลก่อน
ส่วนใหญ่ก็จะมีสายขาดใน  เราก็เริ่มจากใช้ไขควงขันสกรู(หัวTorx) เปิดฝาปิดที่ด้ามออก
ก็พบสาเหตุ เจอสายไฟขาดเส้นนึง ช่วงจุดหมุนพอดี


ลองใช้มัลติมิเตอร์ ตั้งฟังก์ชั่นเช็คความต่อเนื่อง (Checking Continuity) ทำสอบสายไฟที่ขาดกับขาปลั๊กไฟ อาจจะมีสายขาดในช่วงนั้นอีก
ไฟมัลติมิเตอร์ .. ติดมีเสียงดังปี๊บ .. โอเคสายไม่ขาดในช่วงถึงปลั๊กเสียบไฟ


เนื่องจากฝีมือบัดกรีไม่มี ก็สั่งซื้อข้อต่อแบบมีตะกั่ว(ท่อหดตะกั่ว) ได้มาแล้ว ก็สอดไปที่สายไฟช่วงที่ขาด ปอกสายทองแดงให้กางออกแล้วพันสายทองแดงเข้าหากัน
เลื่อนข้อต่อมาทับไว้ที่จุดเชื่อมต่อ บีบตะกั่วด้วยคีมก่อน แล้วใช้เครื่องเป่าลมร้อน  ค่อยๆเป่าให้ตะกั่วละลาย จากนั้นก็เป่าช่วงปลอกท่อหดให้รัดแน่นกับสายไฟทั้งสองข้าง


เสร็จแล้ว ก็จัดเก็บสายไฟแล้วขันสกรูปิดฝาครอบให้เรียบร้อย เสียบปลั๊กทดสอบเปิดใช้งาน ไดร์เป่าลมร้อนออกแล้ว ข้อเสียคือ ไม่พับหลังเลิกใช้งานเพราะอาจจะขาดจุดอื่นอีก
----------------------------------------------------------------------------------------------------------------------------
 เปลี่ยนแบตมือถือ
แบตหมดไวมาก ชาร์จวันละหลายครั้ง เลยสั่งแบตจาก aliexpress มาลองใช้งานแทน แถมอุปกรณ์มาให้เกือบครบ
Xiaomi redmi note 8

0. ปิดสวิทช์พาวเวอร์ ถอดซิมการ์ดออก

1. ใช้ปืนเป่าลมร้อน เป่ารอบๆ วนๆ ที่ฝาครอบด้านหลัง บริเวณมุมมือถือ ให้กาวอ่อนตัว  แล้วใช้แผ่นอะคริลิคบางๆ แซะปาดกาวระหว่างฝากับตัวเครื่องออกระวังฝาครอบแตก

2. ทำทีละมุมจนครบ 4 ด้าน ค่อยแงะฝาครอบออก จะติดกาวบริเวณกล้องหลัง ให้ใช้ปืนเป่าลมร้อนค่อยๆอุ่นกาว ระวังฝากล้องแตก


3. ปลดฝากดสายสัญญาณสแกนนิ้วมือออกจากเครื่อง ด้วยฟอร์เซปที่คีบ ใช้ด้ามพลาสติดแงะปลดออกจากขั้ว


4. ใช้ด้ามพลาสติกแงะฝาครอบกล้องออกจากมือถือ


5. ขันสกรูด้านบนทั้งหมดออก ใช้ฟอร์เซปคีบแผ่นปิดแบตให้กางออก แล้วยกฝาครอบเมนบอร์ดออก ปลดสายแพเมนบอร์ดและขั้วแบตออกด้วยด้ามพลาสติก


6. ขันสกรูด้านล่างทั้งหมดออก ใช้ฟอร์เซปคีบแผ่นปิดแบตให้กางออก แล้วยกฝาครอบ กับ ลำโพงออก ปลดสายแพเมนบอร์ดออก


7. ดึงเทปกาวที่ติดแบตออกทั้งสองข้างซ้ายขวา ยกแบตออกมา

8. ติดกาวสองหน้าเข้ากับมือถือด้านใต้แบต วางแบตใหม่ลงไป เสียบขั้วสายไฟเข้ากับมือถือ

9. ประกอบสายเมนบอร์ด แล้วนำฝาครอบมาวางที่เดิม ขันแน่นสกรูทั้งหมด
     >>> ระวัง มีสกรูปิดลำโพงที่สีเขียวแตกต่างจากสกรูอื่น อาจจะทำให้ไม่มีเสียง <<<

10. ประกอบฝาครอบด้านบน ขันแน่นสกรูทั้งหมด นำฝาครอบกล้องมาวางที่เดิม เสียบสายสัญญาณสแกนนิ้วมือ เข้ากับขั้วเดิม นำฝากดมาใส่ที่เดิม ปิดแผ่นฉนวนทุกจุดให้แน่น

11. ทากาว T-8000 ที่ขอบฝาครอบมือถือ และรอบๆกล้อง ปิดฝาครอบมือถือ ให้แน่น รัดด้วยยางทิ้งไว้อย่างน้อย 30 นาที

ทดลองชาร์จ โอเคใช้ได้นานเลย

ขอขอบคุณอาจารย์ยูทูปเบอร์ทุกท่าน ด้วยครับ
กรุณาแนะนำการแก้ไขได้ครับ ด่าได้แต่อย่าแรงครับ พาพันขอบคุณ

รายละเอียดตามวีดิโอนี้เลย

คลิกเพื่อดูคลิปวิดีโอ
