จากกระทู้เก่าของผม
https://pantip.com/topic/38962976
เราได้ลองวาดภาพสามมิติแท้ในพาวเวอร์พอยนต์
คือภาพนี้

เราคงรู้ว่าพาวเวอร์พอยนต์ สามารถวาดภาพสามมิติได้บ้าง ซึ่งเพียงพอในการนำเสนอ
แต่ถ้าเราอยากหมุน องค์ประกอบภาพจะหลุดออกจากกัน
ซึ่งเราแก้ได้โดยการ Group องค์ประกอบตั้งแต่ก่อนทำสามมิติ
ล้อรถไฟในภาพเป็นเพียงซีกเดียว ถ้าเราจะวาดให้เป็นฝั่งซ้าย ขวา เชื่อมกันโดยเพลา
และยังเป็นสามมิติแท้ คือหมุนได้ ก็ทำได้ แต่ต้องวาดทุกอย่างตั้งแต่แรก
ซึ่งยากมาก ถ้าไม่มีเทคนิกที่ OK

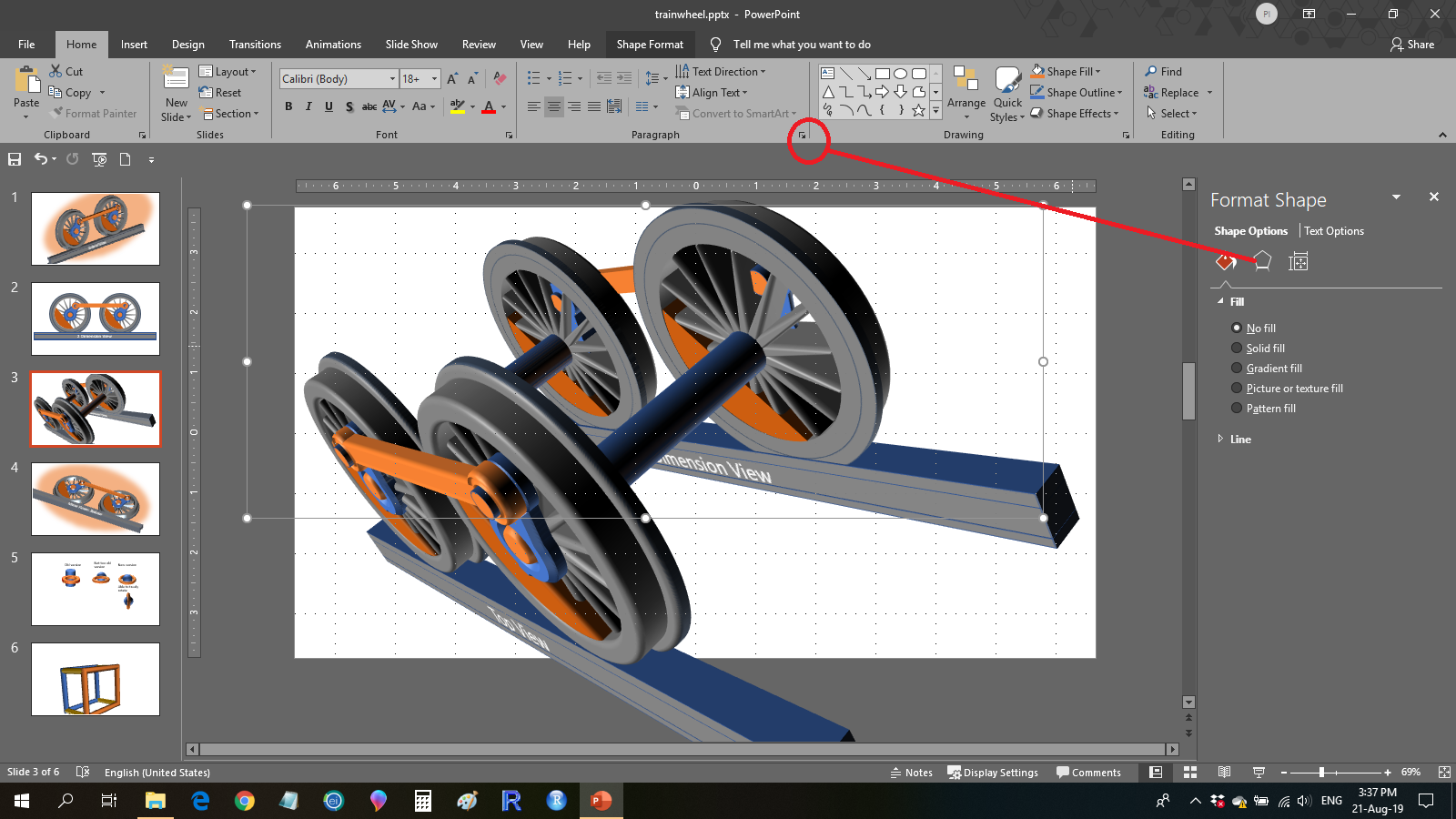

ภาพล้อรถไฟในหลายๆ มุม ส่วนรูปห้าเหลี่ยมคือเมนูสามมิติสำหรับ
ซึ่งต้องกดปุ่มตรงวงกลมก่อน
ผมจะนำเสนอเทคนิกที่วาดภาพสามมิติที่ซับซ้อนในพาวเวอร์พอยนต์
แต่จะนำเสนอผ่านโครงสร้างง่ายๆ ก่อน คือ วงกลมซ้อนกัน 6 วง
ส่วนล้อรถไฟผมจะไม่อธิบาย เพราะคิดว่าถ้าเข้าใจแนวคิดแล้วทำเองได้
1. วาดวงแหวน ขึ้นหนึ่งวงแล้ว Copy 5 ครั้ง และวาดแกนเป็นสี่เหลี่ยม

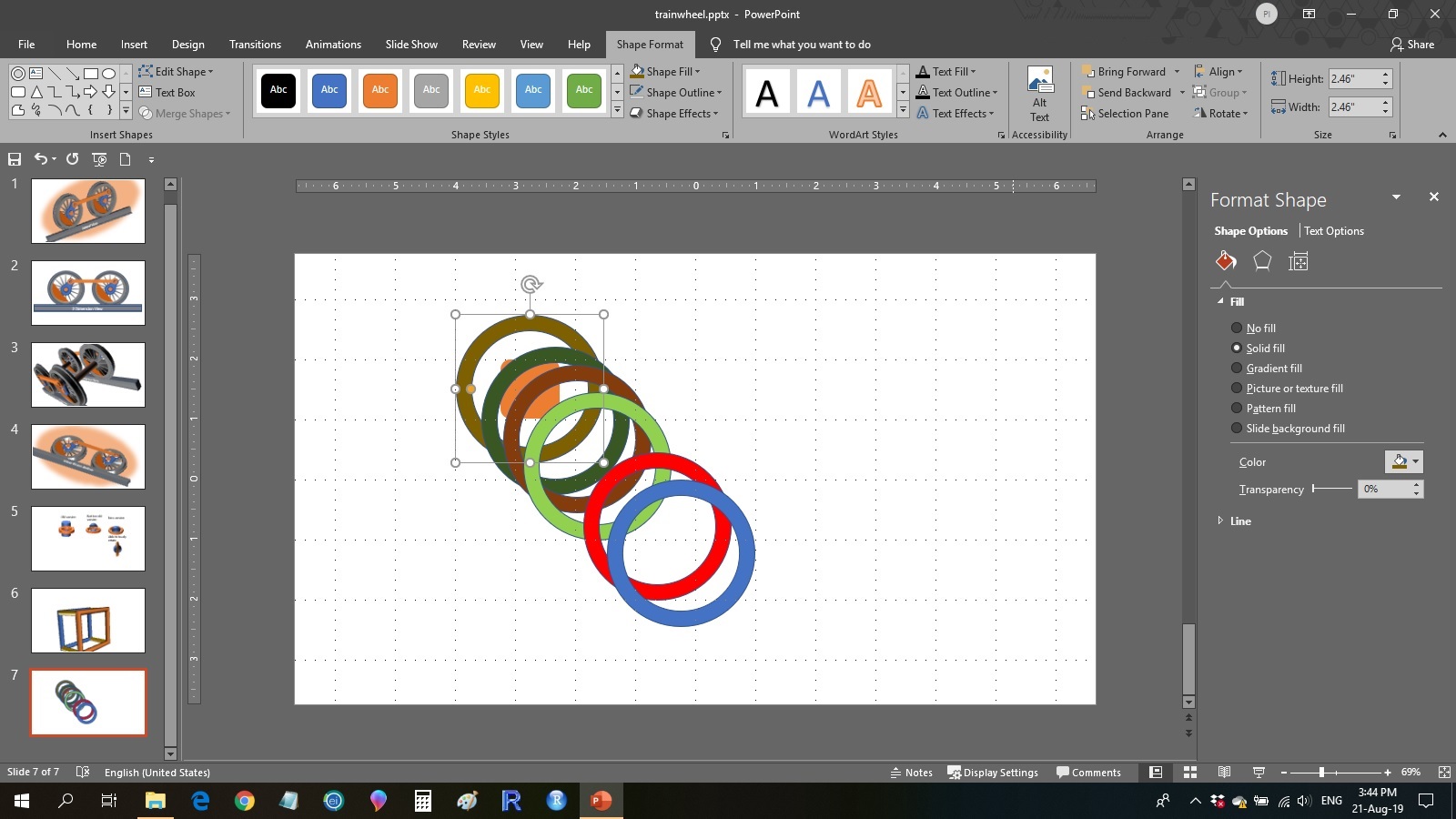

2. เอาวงแหวน และแกนมาเรียงซ้อนกัน ใช้คำสั่ง Group

3.
ขั้นตอนสำคัญที่สุดมาถึงแล้ว
เพราะถ้าไม่ทำแบบนี้ จะไม่สามารถสร้างวัตถุที่ซ้อนกันได้

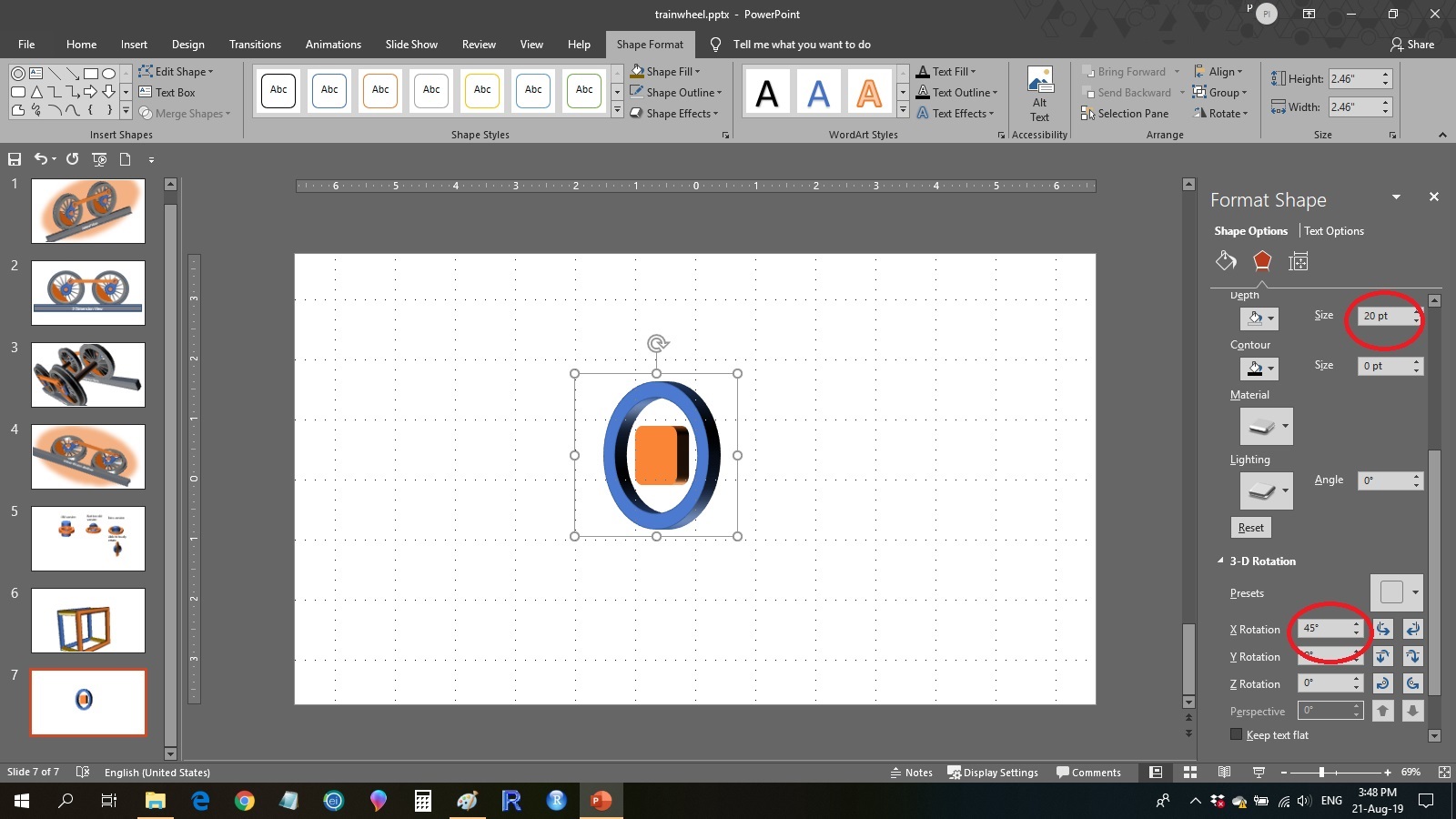

สร้างความหนาให้ Group 20 และ
ใข้คำสั่ง 3D rotate หมุนวัตถุทั้ง Group 45 องศา

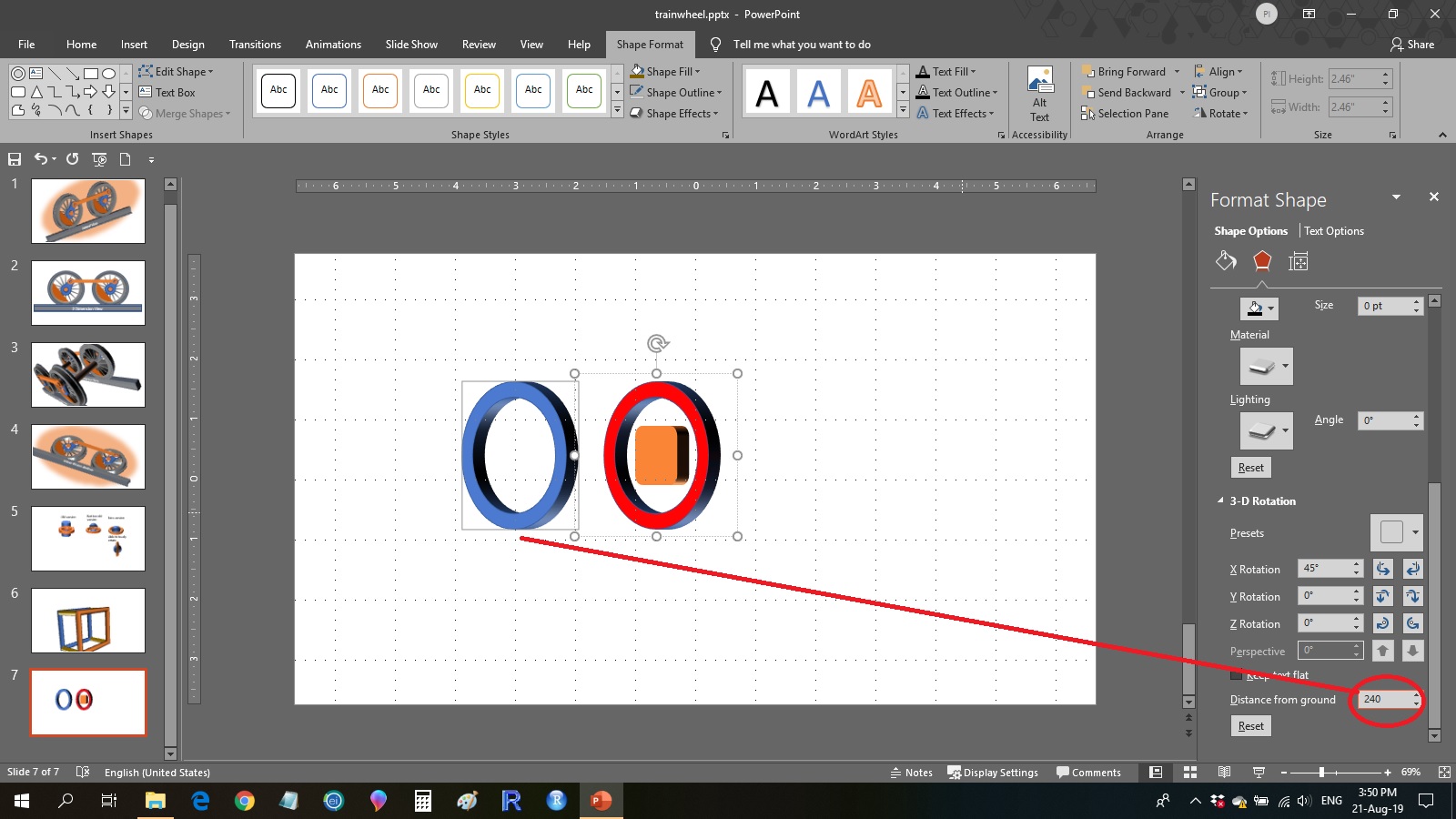

4. Double click หรือ Click ที่วงแหวนอันบนสุดของ Group
เมื่อมันถูกเลือก จะมีขอบสีเทาเกิดขึ้น (ไม่เหมือนขอบวัตถุปกติ
ที่เราเห็นบ่อยๆ) เราดันมันให้เด้งออกมา ด้วยคำสั่ง
Distance from ground = 240

5. ทำต่อไปเรื่อยๆ โดยลดระยะ Distance from ground ลงไปเรื่อยๆ
สำหรับแกนสี่เหลี่ยม ผมจะไม่อธิบาย เพราะทำคล้ายๆกัน

6. ผลสุดท้ายจะได้ภาพสามมิติแท้ซ้อนกัน ซึ่งสามารถหมุนได้จริงทั้งกลุ่ม
และสามารถดัดแปลงเป็นวงแหวนกลมก็ได้

จากนั้นคุณก็สามารถสร้างภาพที่ซับซ้อนจริงได้ เช่นภาพล้อรถไฟ แจกัน ฯลฯ
เป็นการแก้เหงาที่ไม่เลว?
