คืออยากกจะทราบหลักการทำงานของวงจรหน่อยอะค่ะ

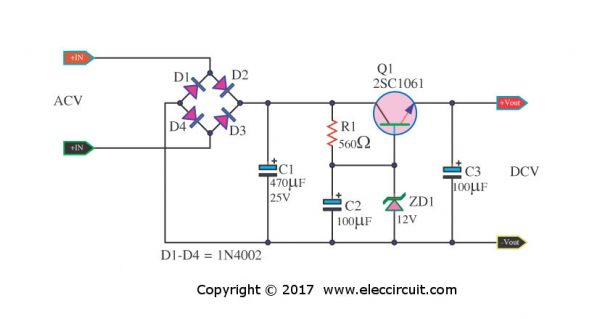

ตามที่เข้าใจคือไฟACเข้าที่input 12V-15V โดนไฟบวกผ่านD2 และไฟลบผ่านD4 เป็นวงจร Rectifierแบบบริดจ์ ทำให้ไฟACเป็นDCแบบเต็มคลื่นแล้ว
ผ่าน C1 เพื่อเป็นการทำให้ไฟ DC ที่ได้smoothขึ้น ไฟDCจะผ่านไปเข้า R1 และไปยังซีเนอร์ไดโอด(ป้อนไบอัสกลับ)เพื่อควบคุมแรงดันที่จะเข้าขา B ของทรานซิสเตอร์ให้ไม่เกิน 12V โดยทำการจ่ายไบอัสตรงให้กับขา C กับ B ของ Q1(NPN) และไบอัสกลับให้กับขา E จึงทำให้ทรานซิสเตอร์ Q1 ทำงาน กระแสแสจึงไหลผ่านขา E และออกเป็น output
อยากรบกวนถามหน่อยค่ะว่า
1.ตัวQ1มีหน้าที่ยังไง(สำคัญยังไง) คือถ้าตัด Q1 ออกไปแล้ว output ที่ออกจากซีเนอร์จะได้ 12V หรือเปล่า
2.พวกC1 C2 C3 ทำหน้าที่อะไรอะคะ คือถ้าไม่มีจะเป็นอะไรมั้ยคะ
3.แล้ว R1นี่มีไว้ทำอะไร (ถ้าตามที่เข้าใจคือจำกัดกระแสที่ผ่านไปยังซีเนอร์ใช้หรือป่าว)
รบกวนผู้รู้หน่อยค่ะ ขอบคุณล่วงหน้านะคะ

ปล.เครดิตตามภาพค่ะ
