มีตลับเทปเก่า เลยลองDIYเครื่องเล่นเทปรถยนต์เก่า+ปีกไม้สัก+pcเก่า ( Tape Cassette Player DIY )

ลองDIYเครื่องเล่นเทปรถยนต์เก่า+ปีกไม้สัก+pcเก่า+ลำโพงเก่า ( Tape Cassette Player DIY ) + เครื่องมือบ้านๆที่มีอยู่)
สรุปค่าใช้จ่าย 0บาทครับ
มาครับ กลับมายุค90Sกัน (ยังพอทันครับช่วงคาบเกี่ยวก่อนเปลี่ยนเป็นยุค CD ตามด้วยmp3แบบรวดเร็ว จนมาถึงยุคนี้)
-เริ่มด้วยมีเทปเพลงเก่าๆของพี่ ซึ่งผมก็เก็บไว้นานพอควรนานจนจำไม่ได้เพราะแม่ย้ายไปกองไว้ข้างๆบ้านน่าจะมาโดนแดดโดนฝนบ้างนิดๆ
-จากนั้นเมื่อเจออีกครั้งผมก็เก็บเช็ดขัดปัดฝุ่นเก็บไว้ในบ้าน ก็นานมาแล้วเหมือนกัน

ซึ่งก็พยายามหาเครื่องเล่นเทปมาสักพักใหญ่ๆก็ราคาเอาเรื่อง หาตัวเล็กๆก็หายากอยู่(หรือว่าผมไม่รู้แหล่งเอง555+) เพราะอยากหามาเปิดเทปเพลงที่มีอยู่ฟังงแบบcool coolบ้าง

จน 19/09/2018 นึกขึ้นได้ว่า มีเครื่องเล่นเทปของรถยนต์เก่าที่เก็บไว้อยู่ไหนสักที่ในบ้านนี่ ก็ไปค้นมาครับ
เจอเครื่องเล่น+เทปเพลง(ของพี่)อีชุดหนึ่ง ok! ปัดฝุ่นเช็ดๆ
จากนั้นก็คิดหาวิธีมีเครื่องเล่นเทปรถยนต์(toyota)แล้วจะต่อกับอะไรยังไง ครั้งแรกนึกได้ว่าอ้อ มีเครื่องชาร์จแบตฯ12vอยู่(ก็ลองมาต่อดูว่าจะติดไหม? ผลก็คือติดครับแต่ใส่เทปแล้วไม่เล่น เดาว่าไฟคงไม่พอ)

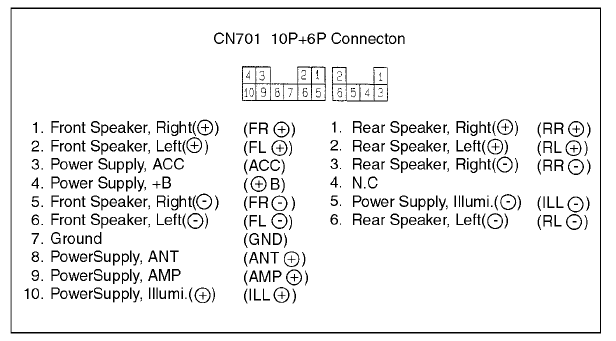

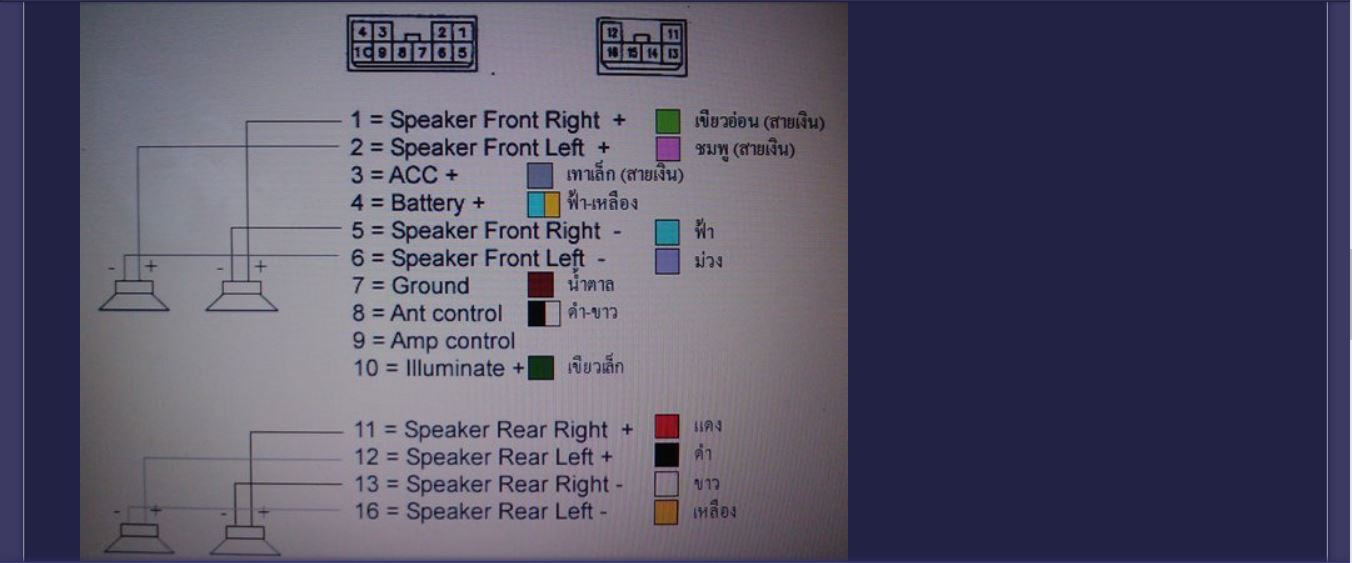

*ก่อนหน้าที่จะต่อได้นั้นก็เปิดๆศึกษาว่าสายไหนสีไหนต่ออะไรยังไงบ้างสักพักใหญ่1-2ช.ม. ก็เทียบสายสีจนแน่ใจว่ารุ่นนี้น่าจะต่อแบบนี้แล้วจึงลองต่อดู(ยุคนี้ข้อมูลเข้าถึงง่ายมากถ้าเรารู้จักใช้ประโยชน์ครับ)

(ขอบคุณภาพจากเหล่ากูรูทั้งหลายpantip,google+คลิปต่างๆในyoutubeเกี่ยวกับpower supplyด้วยครับ)


รอบแรก ติดแต่น่าจะไฟไม่พอ
รอบสอง

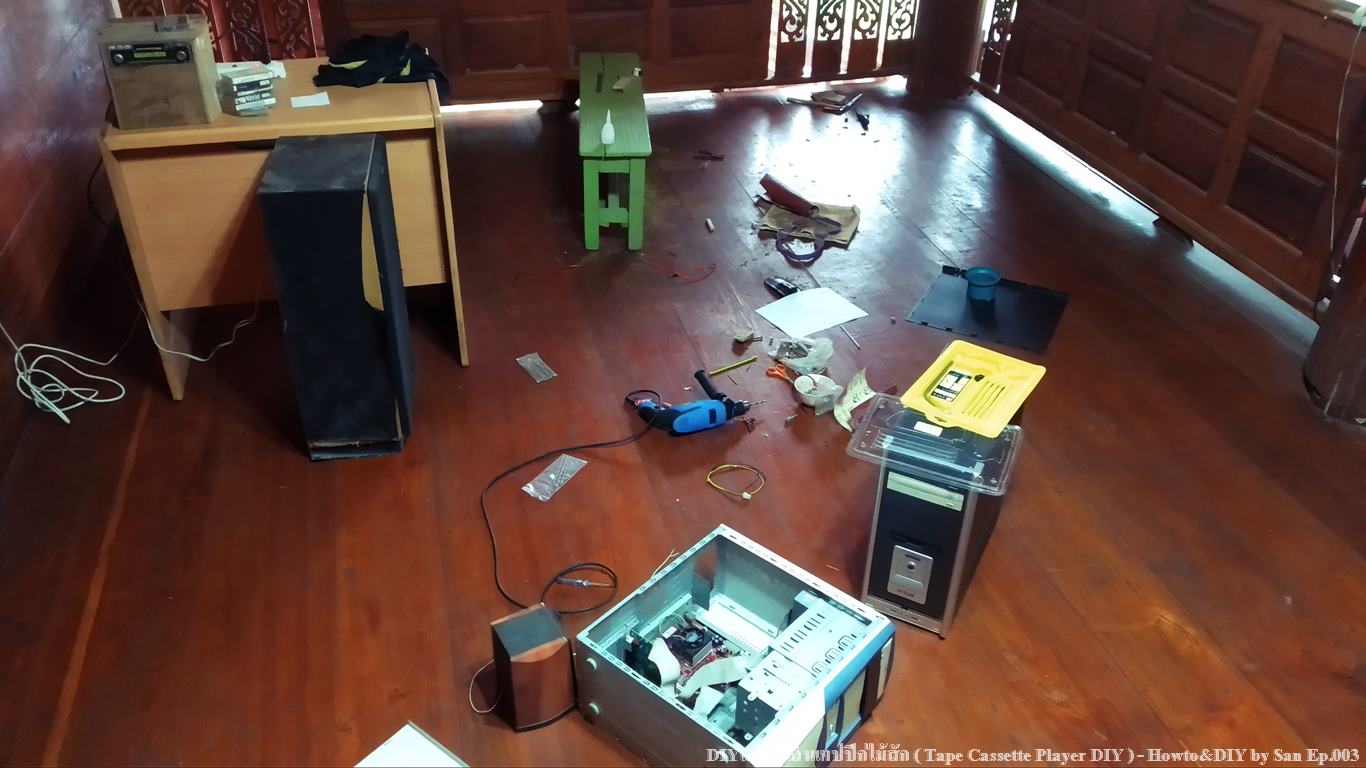

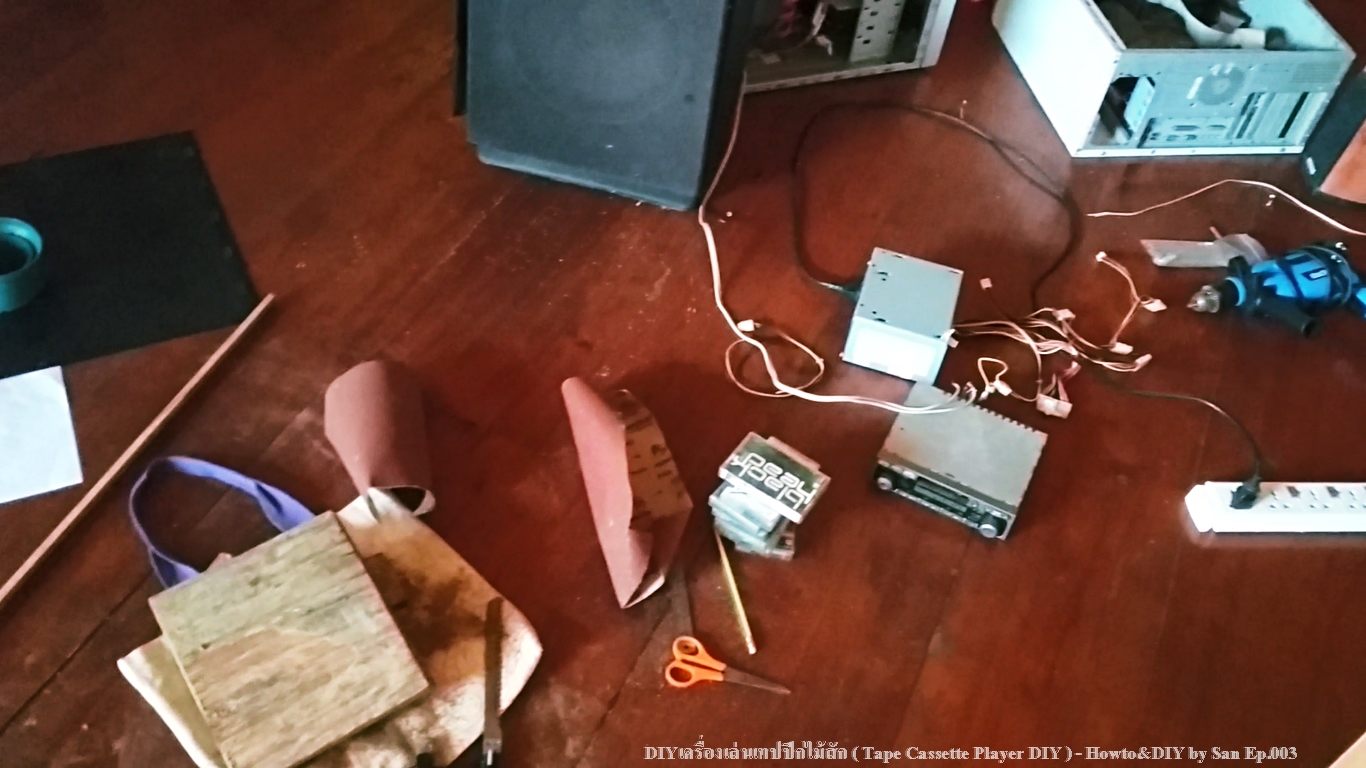

- เอ้ ต่อกับอะไรดี ต้องซื้อตัวแปลงไฟหรือpower supplyมาเหรอ เปิดดูราคาไม่น่าจะคุ้ม(ถ้าเครื่องเล่นหรือเทปเสียเล่นไม่ได้ก็เสียเปล่าเลย)เดี๋ยวๆๆๆ!!!!!! power supply supplyyyy!!!? มีเครื่องคอมฯเก่า(pc)อยู่นี่นา  น่าจะได้นะ  ก็หาคอมฯเก่าปัดฝุ่นเช็ค แล้วสายไหนอะไรยังไงหละก็อาgoo gle ค้นๆศึกษาอยู่สัก30-1ช.ม. ต่อแบบเปิดคอมเทปติดเพลงดัง ok ใช้ได้ครับ แต่ต่อแบบไม่เปิดคอมฯด้วยได้ไหมคือใช้power supplyตรงๆเลยไม่ใช้สวิตช์จากคอมฯเก่า น่าจะได้นะก็ค้นๆศึกษาอ้อ สายpower supplyต้องต่อสายสีเขียวกับสายสีดำเพื่อเปิดให้power supply ทำงานและจ่ายไฟ

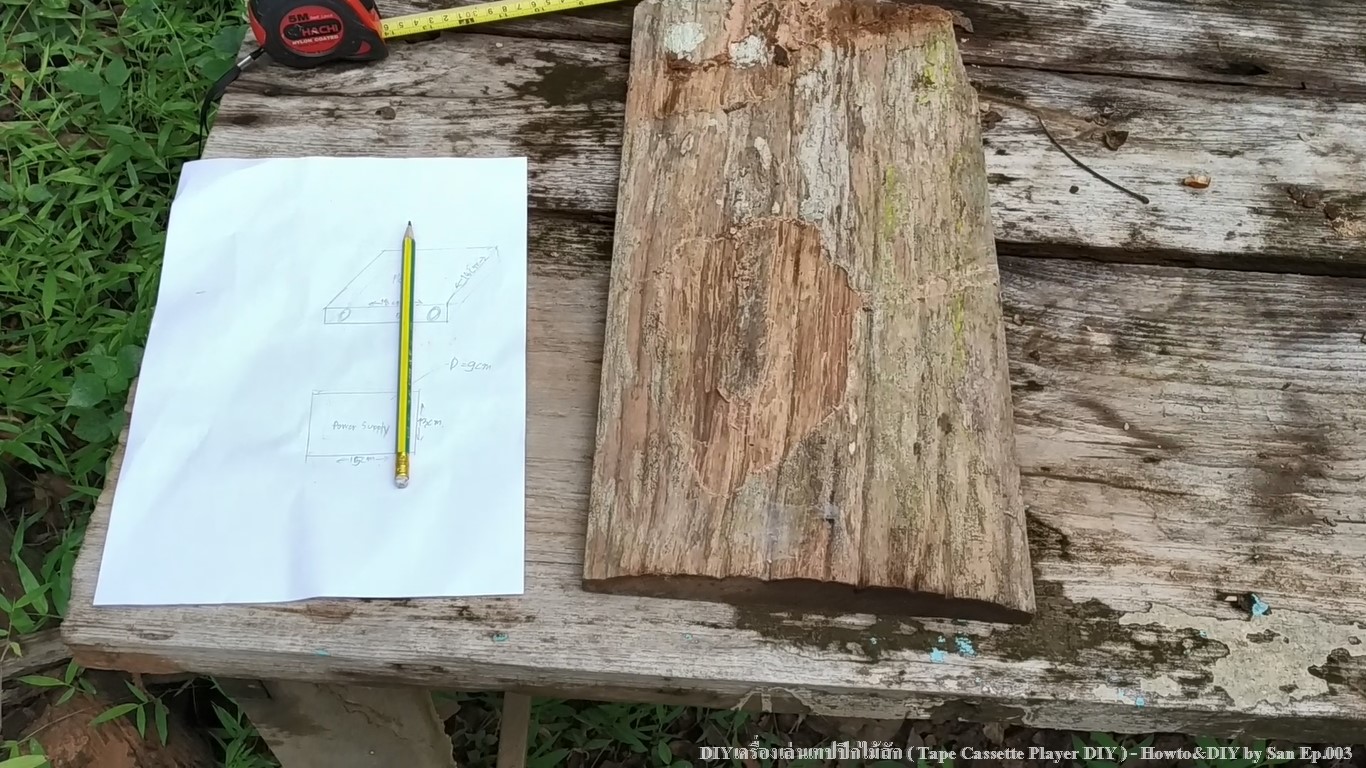

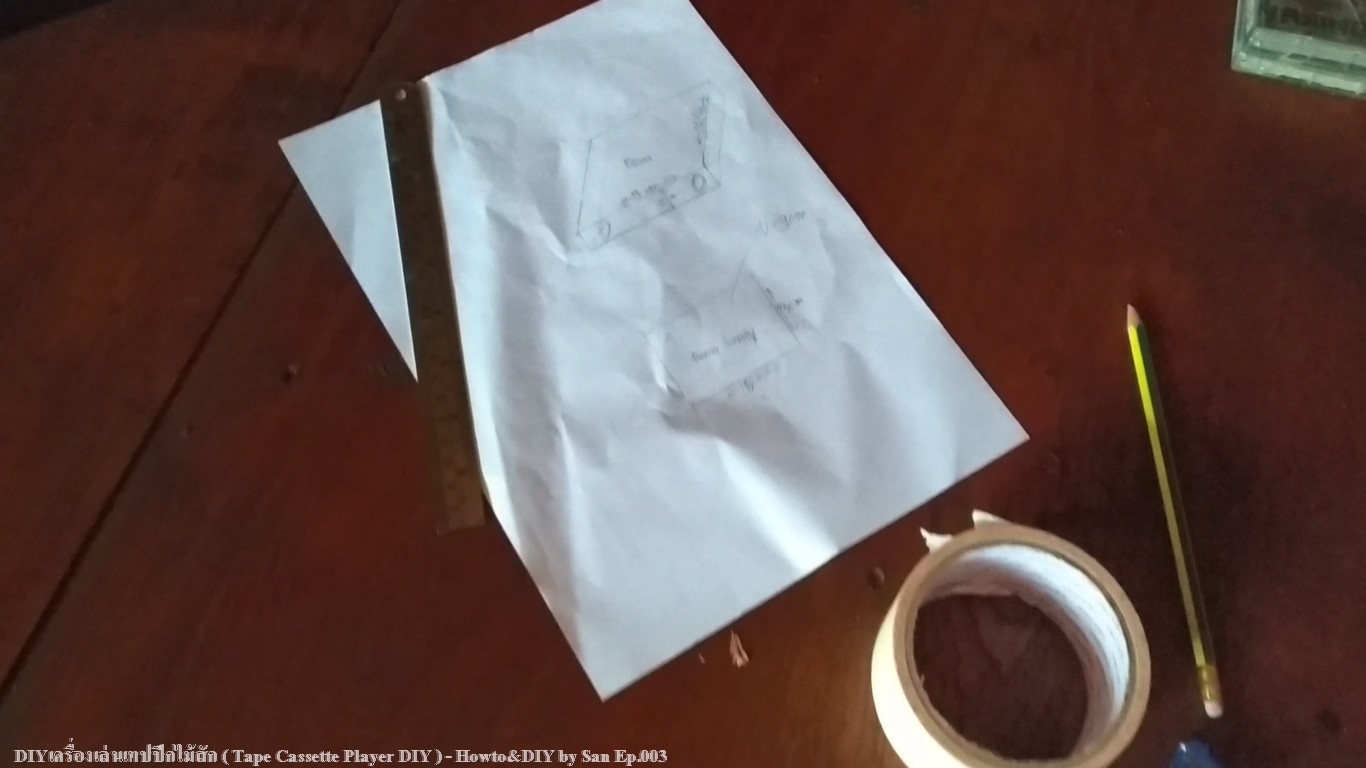

- ติดแล้วเพลงดัง จากนั้นก็คิดๆออกแบบเคสหรือตู้ใส่เครื่องเล่นเทปกับตัวpower supplyสักพัก อ้อมีกองเศษไม้สักเก่าๆที่บ้านกองๆเก็บไว้อยู่ค้นๆ เลือกใช้ปีกไม้สักเก่า ตัดๆ ขัดๆ เจาะๆ ขันน็อต(น็อตเก่าเหลือๆที่เก็บไว้)

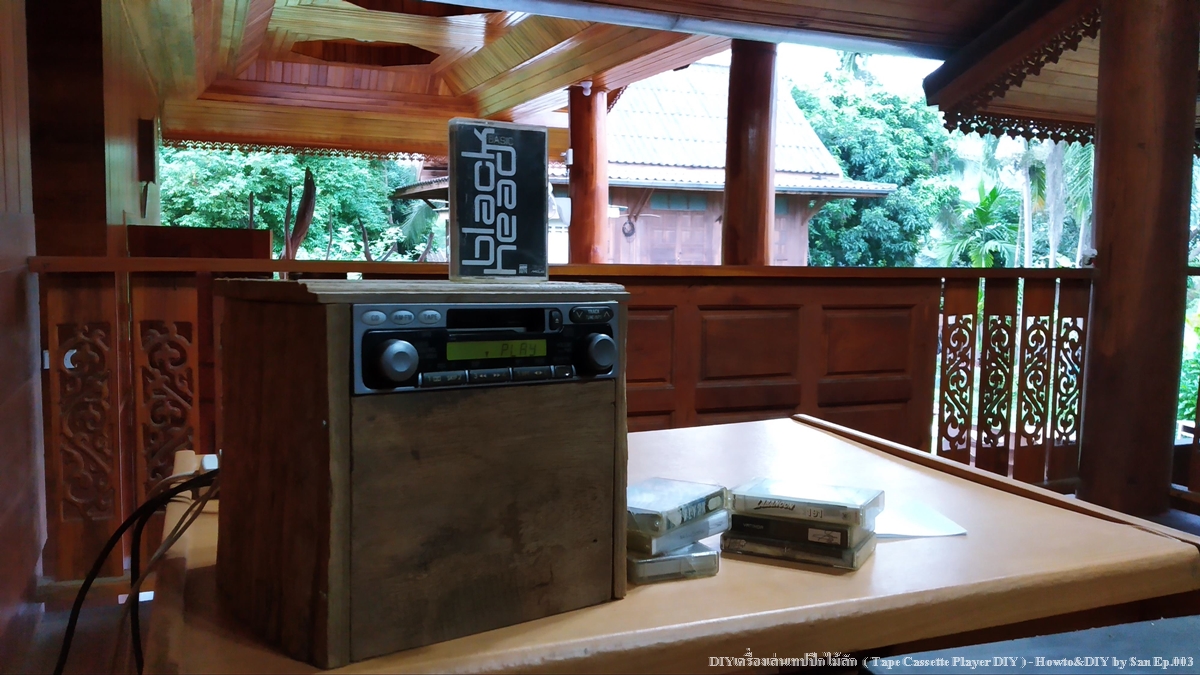

เสร็จแล้วครับ ^^

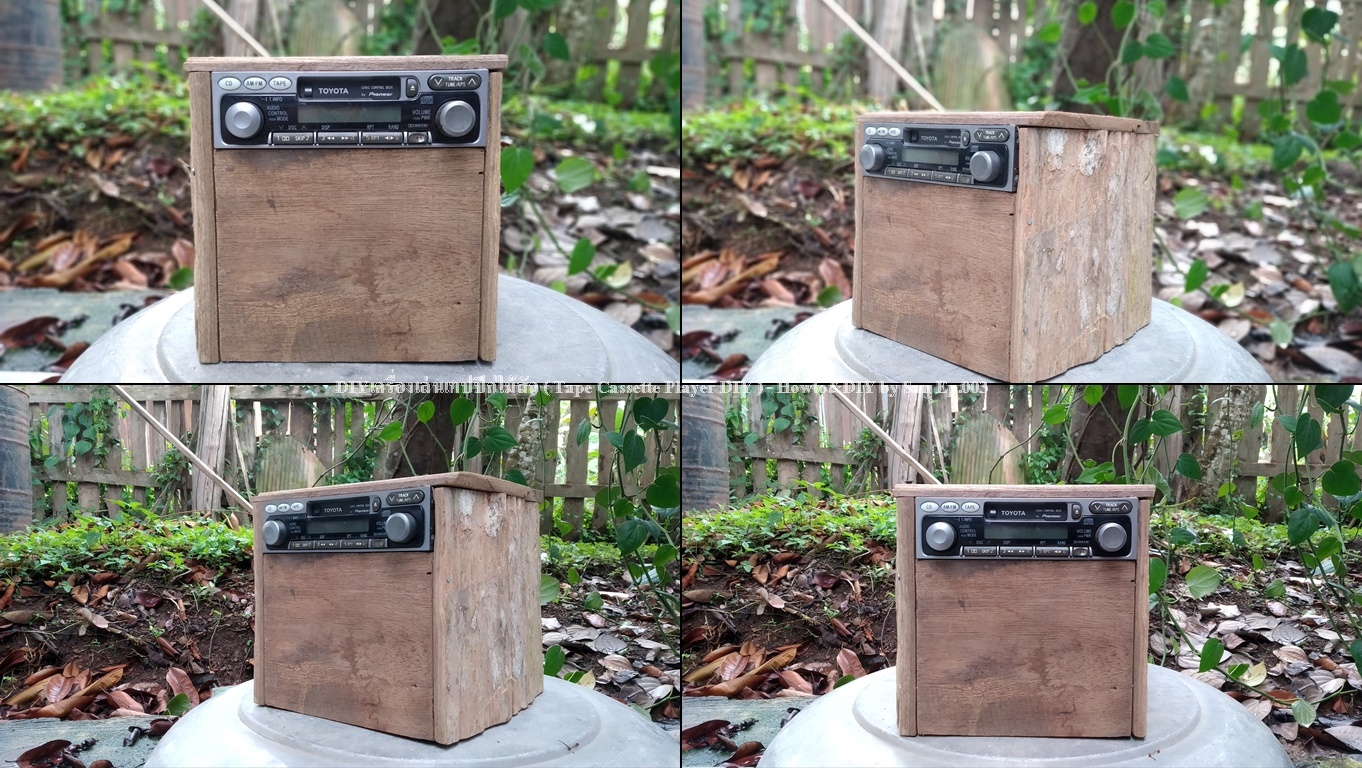

ก็จะประมาณนี้ครับ แบบยังไม่ลงสีและเปลือยด้านหลัง v.1 -เขียน03/10/2018  เวลา 17:44 น.-

วีดีโอhttps://youtu.be/ivAcE3cJvw8


ไว้มาต่อครับ v.2 รูปลงสีปรับข้างหลัง+ซ่อมบำรุงลำโพงเก่าสมัยพ่อแม่
ใครมีเครื่องเล่นเทปรถยนต์เก่าๆลองทำดูได้ครับ


มาครับต่อ v.2 แบบลงสีเพิ่มเติม -เขียน04/10/2018  เวลา 21:39 น.-

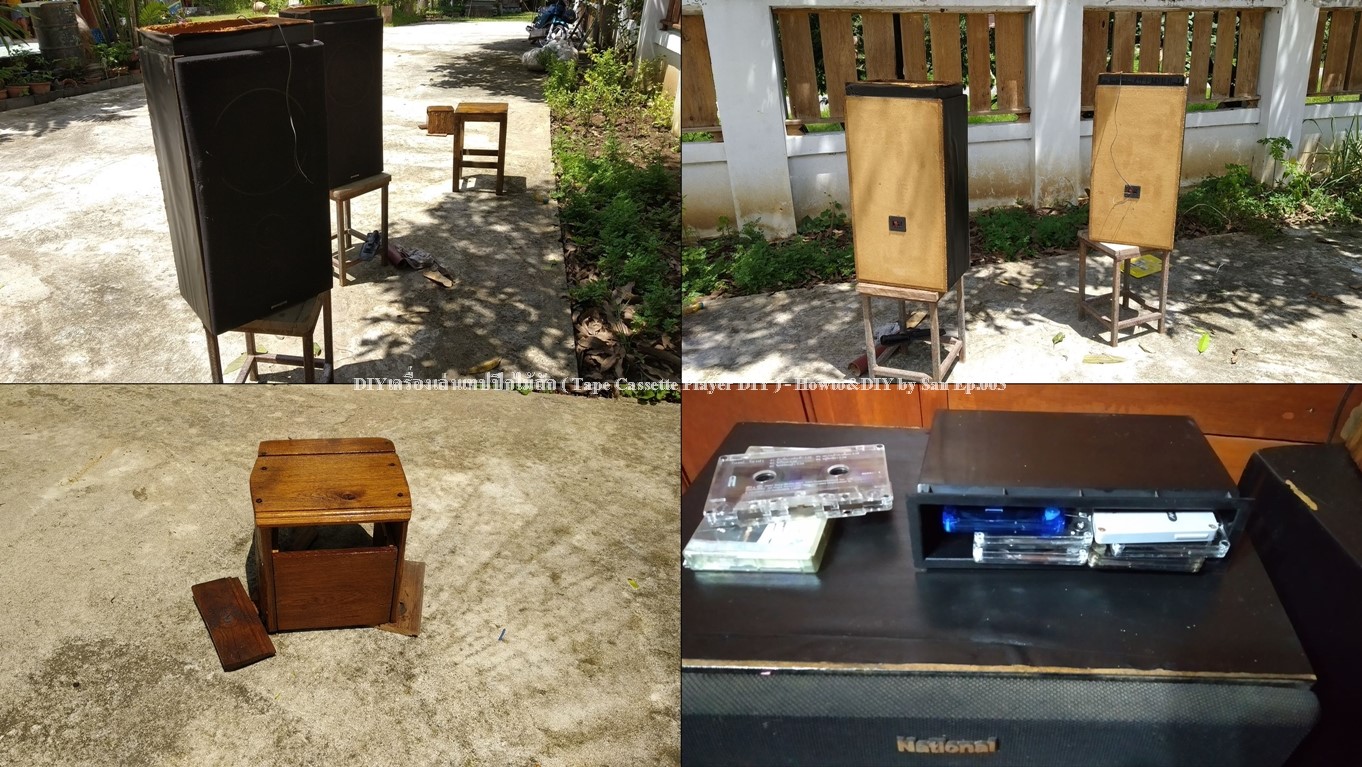

22/09/2018 ขันน็อตจากv.1แกะลงสีเคส,ตู้ครับ + ลงสีลำโพง(เก่าสมัยพ่อกับแม่ตั้งแต่ผมเด็กๆแล้วมั้ง ยี่ห้อ National เสียดายเครื่องเล่นชุดของมันน่าจะอาการหนักครับไม่รู้ซ่อมที่ไหนได้บ้าง ) ติดกาวปรับปรุงให้ดูดีขึ้นมาหน่อย


ทีแรกว่าจะไม่ลงสีก็ดูดิบๆสวยดี แต่กลัวฝุ่นจับหรือนานๆอาจหมองลงก็ได้เลยลงสีซะหน่อย

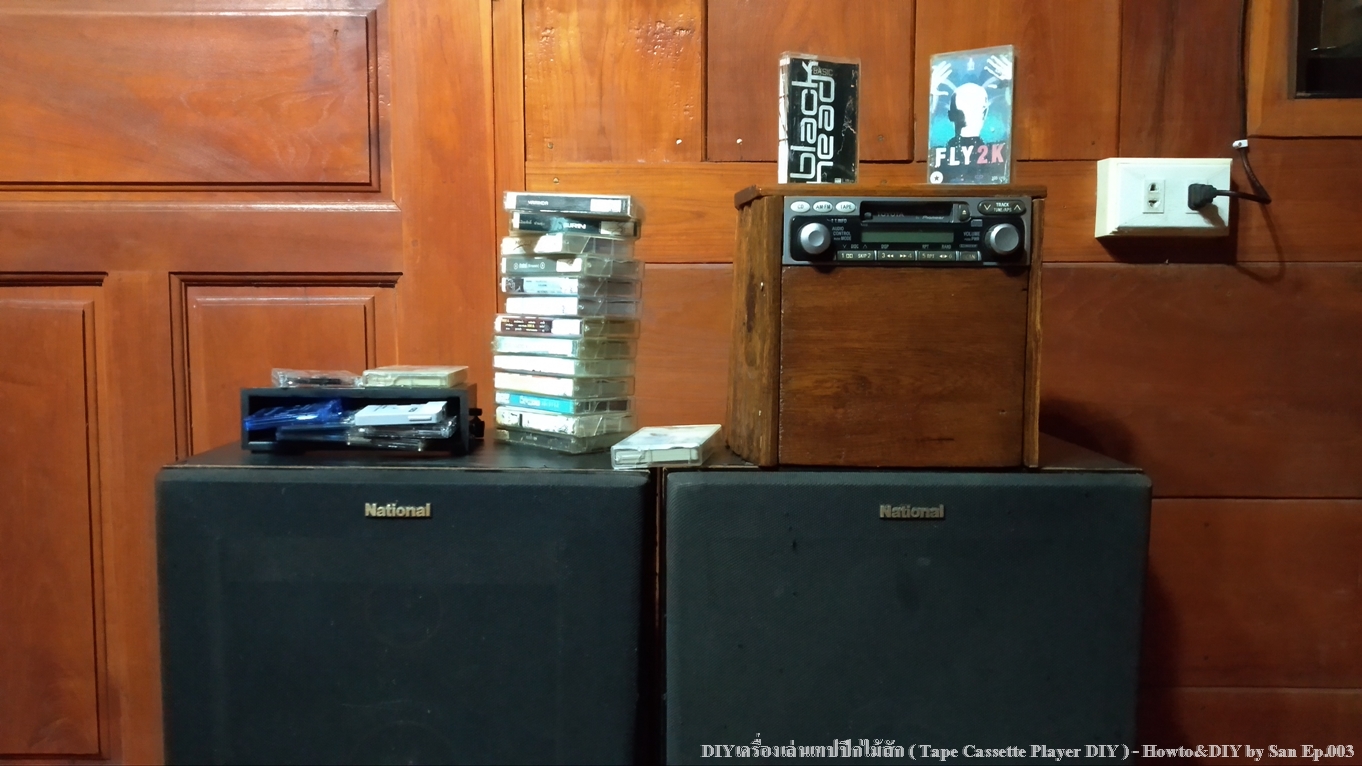

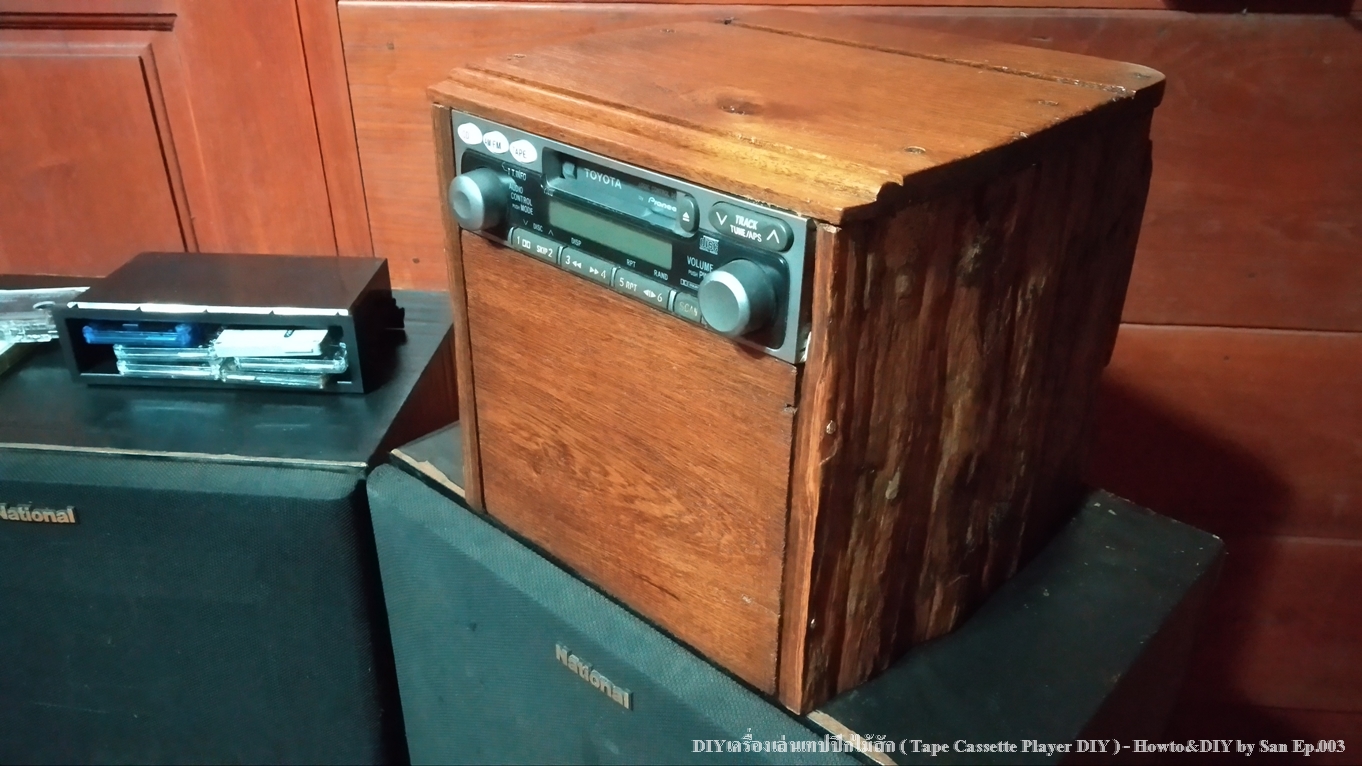

เรียบร้อยแล้วครับ^^


ด้านหลังกะเปลือย แต่..ก็ติด(ไม้เจาะรู)เพิ่มเพื่อให้พัดลมจากตัว power supply สะท้อนกลับเข้าไปในนิดนึงให้ระบายอากาศออกจากเคส,ตู้หรือช่วยระบายความร้อนของตัวเครื่องเล่นเทปครับ ก็จะดูดีกว่าปล่อยโล่งหรือเปลือยด้วยเพราะถ้าปล่อยโล่งพัดลมก็ระบายออกจากpower supplyออกไปเลย


ก็จะประมาณนี้ครับ จบแล้วครับ ทิ้งภาพที่มีไว้ให้เป็นแนวหรือแรงบันดาลใจ ให้กับท่านๆที่สนใจไว้DIYนะครับ สวัสดีครับ^^
