หลังจากทราบขนาดท่อแล้วคือการ Lay-out แนวทางในการเดินท่อโดยมีหลักการ ดังนี้
1.ให้เดินท่อให้สั้นที่สุด
2.ท่อ Steam ควรมีการเดินเอียงลาด 1:250 ไปตามทิศทางการไหลของไอน้ำ
3.ต้องมีจุดดักน้ำเพื่อระบายออกทุก ๆ ความยาวท่อไม่เกิน 30-50 เมตร
4.ต้องมีจุดดักน้ำเพื่อระบายออกในจุดที่มีน้ำขังหรือกีดขวางการวิ่งของไอน้ำ
5.การต่อไอน้ำจากท่อ Main ออกไป ต้องต่อจากด้านบนเสมอ

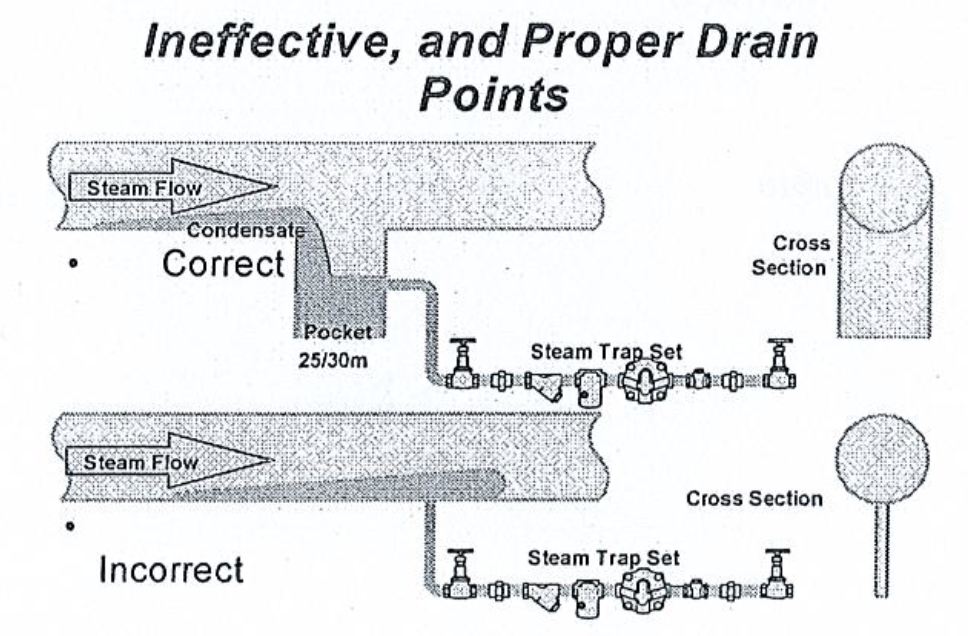

6.จุดดักน้ำควรมีขนาดเท่ากับท่อสำรับท่อ 1/2"-4" หากท่อโตเกินกว่านี้ก็สามารถลดลง 1-2 Size ดังนั้นควรแก้ไขท่อ Main drainage ของ Steam trap No 10 ให้เหมาะ ดังรูปภาพดังล่างเลยครับ


หากท่านใดมีข้อเสนอแนะที่ดี ๆ นอกจากนี้ พูดคุยกันได้เลยนะครับ แล้วพบกันใหม่ครับ
www.dwellengineer.com
https://www.facebook.com/groups/valvemanual/ สามารถเข้ามาพูดคุยแลกเปลี่ยนประสบการณ์ ได้อีกหนึ่งช่องทางตามลิ้งเลยครับ
เทคนิคการเดินท่อไอน้ำ ที่ใคร ๆ อาจจะยังไม่ทราบ?
1.ให้เดินท่อให้สั้นที่สุด
2.ท่อ Steam ควรมีการเดินเอียงลาด 1:250 ไปตามทิศทางการไหลของไอน้ำ
3.ต้องมีจุดดักน้ำเพื่อระบายออกทุก ๆ ความยาวท่อไม่เกิน 30-50 เมตร
4.ต้องมีจุดดักน้ำเพื่อระบายออกในจุดที่มีน้ำขังหรือกีดขวางการวิ่งของไอน้ำ
5.การต่อไอน้ำจากท่อ Main ออกไป ต้องต่อจากด้านบนเสมอ
6.จุดดักน้ำควรมีขนาดเท่ากับท่อสำรับท่อ 1/2"-4" หากท่อโตเกินกว่านี้ก็สามารถลดลง 1-2 Size ดังนั้นควรแก้ไขท่อ Main drainage ของ Steam trap No 10 ให้เหมาะ ดังรูปภาพดังล่างเลยครับ
หากท่านใดมีข้อเสนอแนะที่ดี ๆ นอกจากนี้ พูดคุยกันได้เลยนะครับ แล้วพบกันใหม่ครับ
