[CR] กล่องสวิตช์ปั๊มน้ำไร้สาย ทำเองได้ง่ายๆ

วันนี้ผมจะมารีวิวการทำ กล่องเปิด-ปิดปั๊มน้ำแบบไร้สาย แบบง่ายๆกันโดยใช้อุปกรณ์พื้นฐานไม่กี่ชิ้นกันครับ อาจจะเลือกใช้อุปกรณ์หรือต่อแบบไม่ดีมากตามมาตรฐานเปะๆ ก็สามารถติชมกันเข้ามาได้เลยครับ จะได้นำไปปรับปรุงให้ดีขึ้น

      คอนเซ็ปของผมคือต้องการทำสวิตท์ปิดเปิดไร้สายที่สามารถควบคุมได้จากรีโมทมากกว่า 1 ตัว และสามารถตั้งเป็นปุ่มเปิดปิดได้ในปุ่มเดียว ซึ่งนี่เป็นข้อสำคัญเลยเพราะจากที่พยายามตามมาหลายตัว ส่วนใหญ่จะเป็นแบบ 1 ตัวรับ 1 ตัวส่ง และแยกปุ่มปิดเปิด ซึ่งไม่ค่อยมีเจ้าไหนทำแบบออกมาแบบที่สามารถเลือกจำนวนรีโมทได้หรือสามารถปรับรูปแบบ learning ของตัวรับและตัวรีโมทได้
*บางท่านอาจจะคิดว่าทำไมไม่ใช้ wireless ปลั๊กสำเร็จรูปตามที่มีขายทั่วไปแทน ง่ายกว่านี้มาก....คำตอบคือ ผมทราบมาว่าหากท่านใช้กับเครื่องใช้ไฟฟ้าที่กินไฟสูงแบบเครื่องปั๊มน้ำแล้ว หากไปต่อกันตรงๆโดยไม่ผ่านแม็กเนติกคอนแท็กเตอร์หรือลีเลย์แรงสูง อาจทำให้วงจรพังเร็วหรือไหม้ได้

อุปกรณ์ที่จำเป็น

- ตัวรับสัญญาณรีโมท (iSeries RS503L1) x 1
- ตัวส่งสัญญาณหรือรีโมท (iSeries รุ่นที่รองรับ) x 2
- แม็กเนติกคอนแท็กเตอร์  x 1 (ตามขนาดเครื่องใช้ไฟฟ้า ปั๊มของผมคือ 300 วัตน์ สามารถใช้เป็นรุ่น s-n10 ได้)
- เบรกเกอร์ชนิดกันดูด x 1
- เบรกเกอร์ชนิดกันไฟเกิน x 1
- สายไฟ VAF x 1
- ตัวเชื่อมสายชนิด 3 หัว x 2
- เต้ารับปลั๊ก x 1
- กล่องกันน้ำ x 1
เพิ่มเติม: สำหรับปั๊มน้ำรุ่นที่ไม่มีตัวกัน overload ก็แนะนำให้ซื้อมาพร้อมกับตัว contractor เลยครับ หรือให้ทางร้านแนะนำก็ได้ครับ
จริงๆแล้วไม่จำเป็นต้องใช้เบรกเกอร์เกินจำเป็นแบบนี้ก็ได้ครับ พอดีผมซื้อมาเกินก็เลยติดๆไปให้หมด 555+

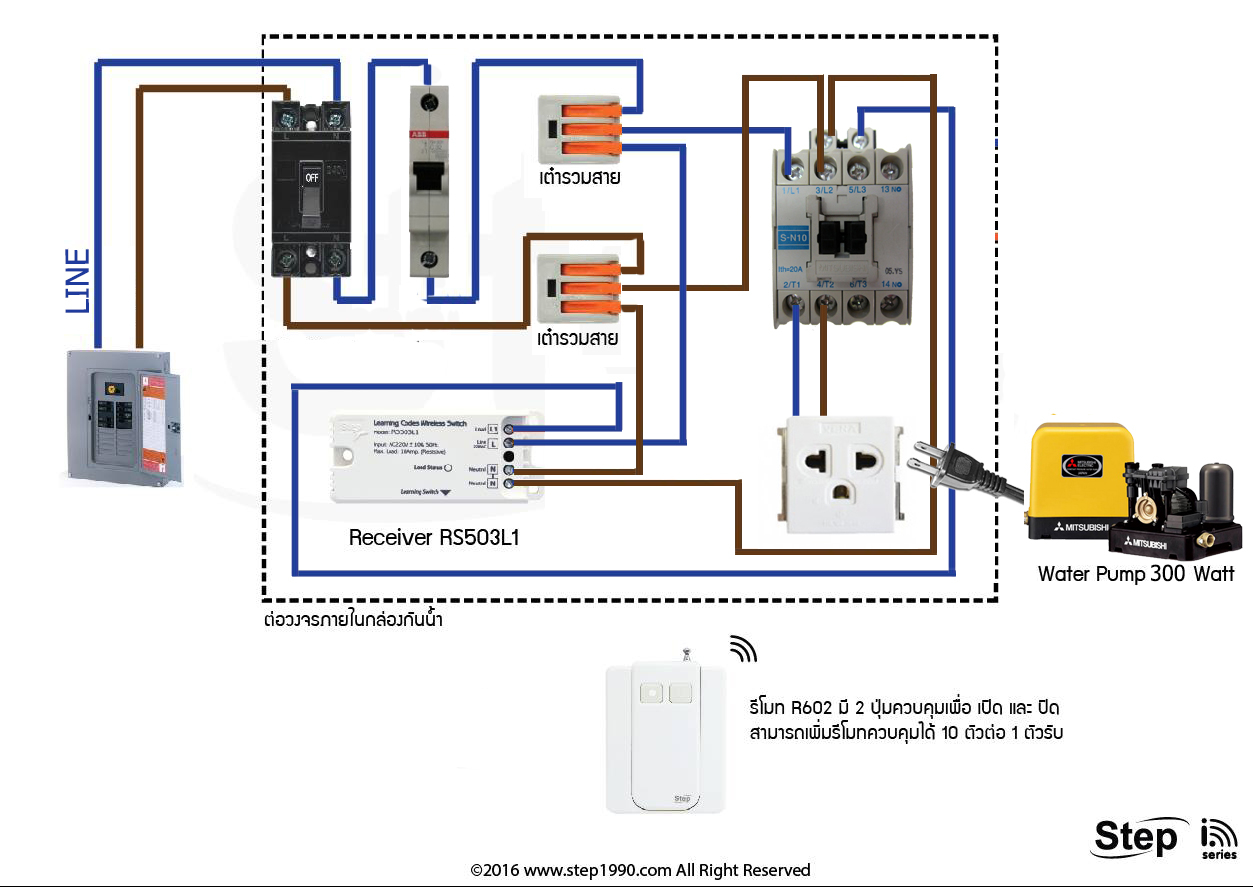

ส่วนวิธีการต่อก็ตามภาพนี้เลยครับ (ขออนุญาติดัดแปลงจากภาพต้นฉบับจาก step1990.com)

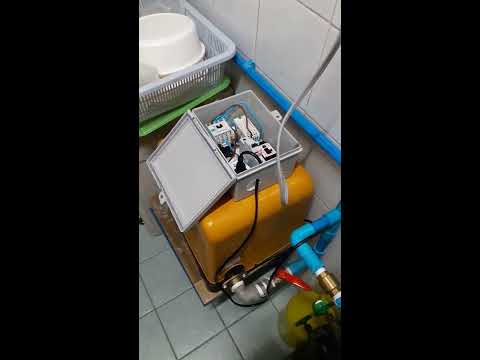

สาธิตการใช้งานและการตั้งค่ารีโมต

คลิกเพื่อดูคลิปวิดีโอ
ปล.ในกรณีของผมคือปั๊มน้ำผมเป็นแบบสลับขั้ว L N ได้จึงไม่ซีเรียสอะไรกับขั้ว L N มาก แต่หากเครื่องใช้ไฟฟ้าของท่านเป็นแบบมีขั้ว ท่านก็ต้องต่อให้ถูกต้องทุกขั้นตอนทุกจุด ส่วนระยะการใช้งานของตัวรีโมต หากเป็นรุ่นมีเสา ผมใช้อยู่ระยะประมาณสองชั้นหรือประมาณ 10 เมตร โดยมีกำแพงคอนกรีตกั้น ก็ไม่มีปัญหาอะไรครับ

ปล.2 ถังพักน้ำเป็นแบบสั่งทำเอง คล้ายๆหินอ่อน ตั้งอยู่ข้างๆ มีถ้วยฉามวางทับอยู่ครับ

ปล.3 ตรงไฟขาเข้าท่านสามารถทำเป็นแบบปลั๊กสองขาก็ได้นะครับใช้ได้เหมือนกัน กรณีอุปกรณ์ไฟฟ้าของท่านเป็นแบบสลับขั้วได้ หรือเป็นแบบปลั๊กสองขาอยู่แล้ว
