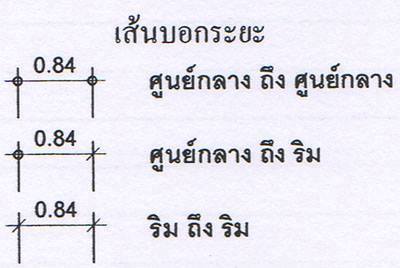

เส้นบอกระยะ (dimention) คือ เส้นบอกขนาดความกว้าง-ยาวของแต่ละห้อง ซึ่งเส้นแต่ละแบบก็บอกระยะต่างกัน เช่น เส้น dimention แบบเส้นตั้งและเส้นนอนตัดกัน มีวงกลมทับ ใช้บอกระยะจากศูนย์กลางถึงศูนย์กลาง มักใช้กับเสา บอกระยะห้องจากกลางเสาต้นแรกถึงกลางเสาต้นที่ 2 เป็นต้น
สัญลักษณ์รูปด้าน ถ้าหัวลูกศรหันเข้าหากันจะแสดงรูปด้านรวมภายนอกอาคาร ถ้าหัวลูกศรหันออกทุกทิศทางจะแสดงรูปด้านรวมภายในของห้อง ซึ่งทั้ง 2 แบบมักวางไว้ใกล้ชื่อแปลน หรือมุมขวาล่างของแปลน ส่วนตัวเลขในวงกลมแถวบน หมายถึงแต่ละด้านในแปลน แถวล่าง หมายถึง หน้าที่แสดงรูปด้านนั้นๆ

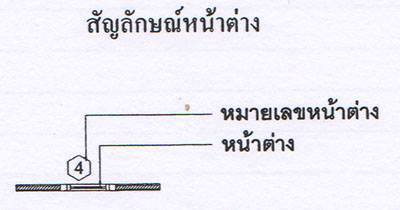

สัญลักษณ์หน้าต่างก็เหมือนกัน ไม่จำเป็นต้องเป็นหกเหลี่ยม และอาจมีตัวอักษร “W” หรือ “น” แทรกอยู่ข้างหน้าตัวเลขได้เช่นเดียวกับสัญลักษณ์ประตู
สัญลักษณ์หน้าต่างก็เหมือนกัน ไม่จำเป็นต้องเป็นหกเหลี่ยม และอาจมีตัวอักษร “W” หรือ “น” แทรกอยู่ข้างหน้าตัวเลขได้เช่นเดียวกับสัญลักษณ์ประตู

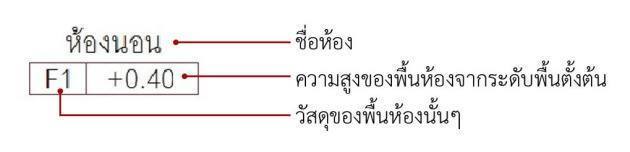

สัญลักษณ์บอกชื่อห้อง นอกจากชื่อห้องแล้วยังบอกอีกว่าพื้นห้องนั้นๆใช้วัสดุอะไร และอยู่สูงจากระดับพื้นตั้งต้นเท่าไหร่

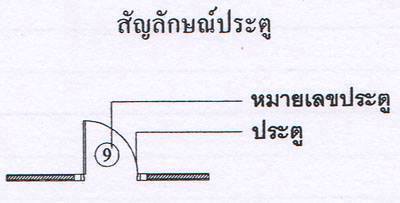

สัญลักษณ์ประตู ไม่จำเป็นต้องเป็นวงกลมเสมอไป อาจเป็นหกเหลี่ยม หรือสามเหลี่ยมก็ได้ ตัวเลขภายในอาจเป็นตัวเลขเดี่ยวๆ หรือมีตัวอักษร “D” หรือ “ป” แทรกอยู่หน้าตัวเลขก็ได้ เช่น D1, ป1 เพื่อบอกว่าประตูบานนั้นเป็นประตูลักษณะไหนซึ่งจะเห็นได้แบบขยาย (detail)
