ช่วยอธิบายวงจรพวกนี้ด้วยค่ะ

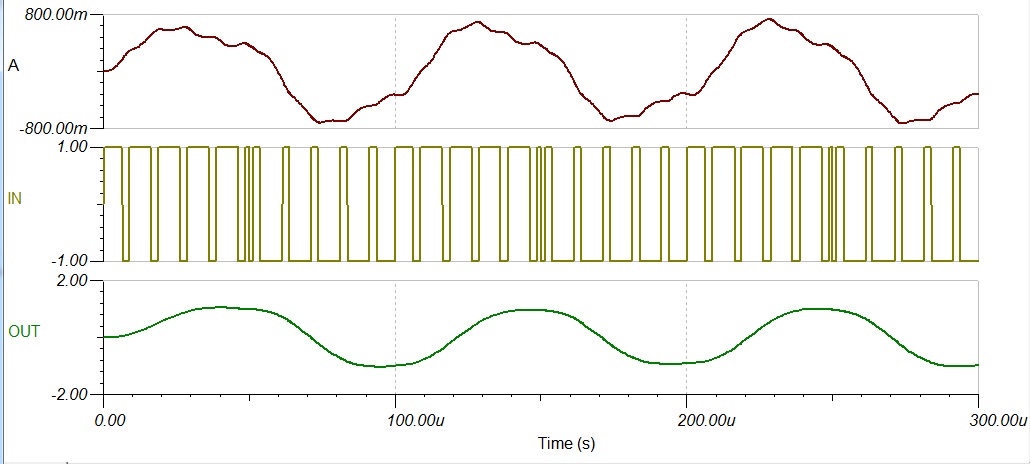

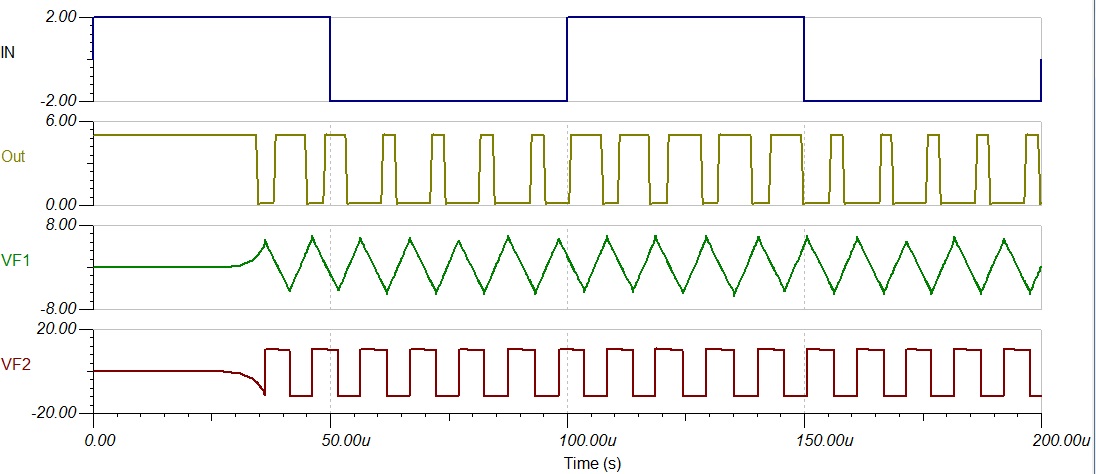

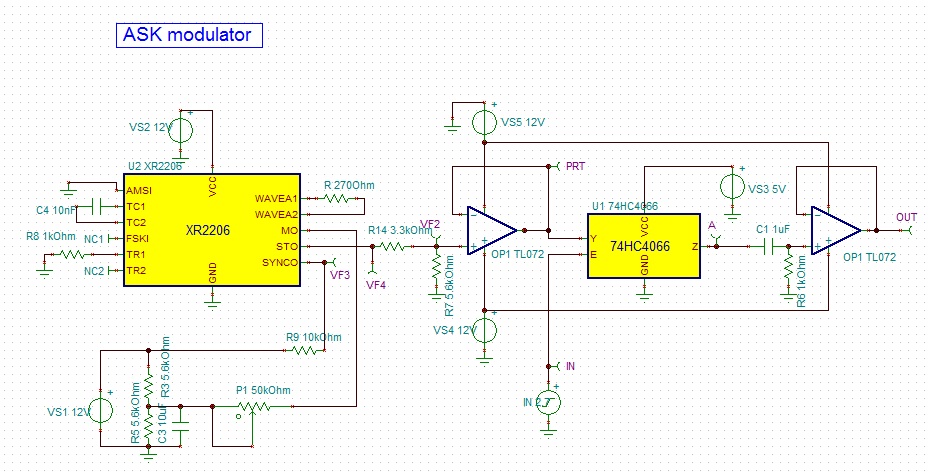

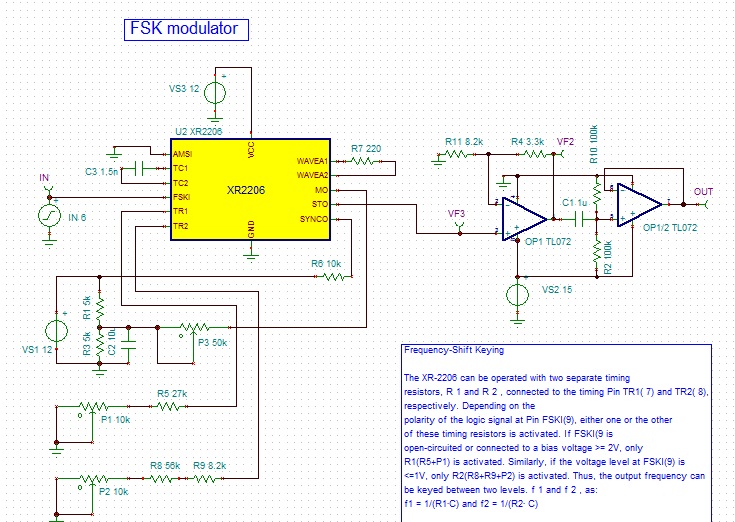

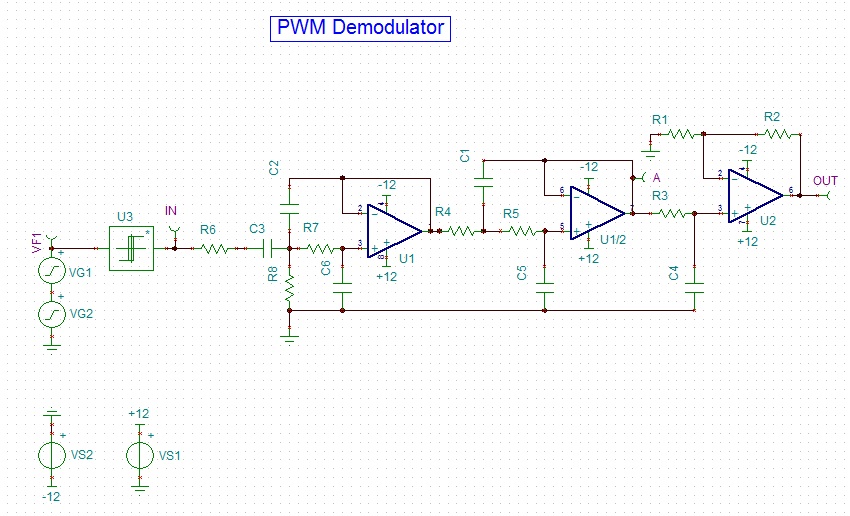

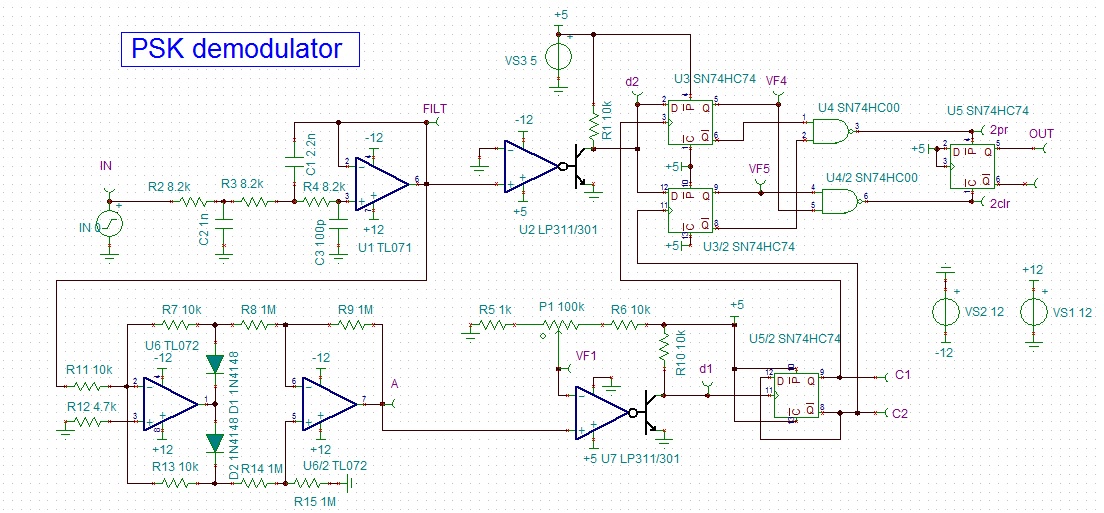

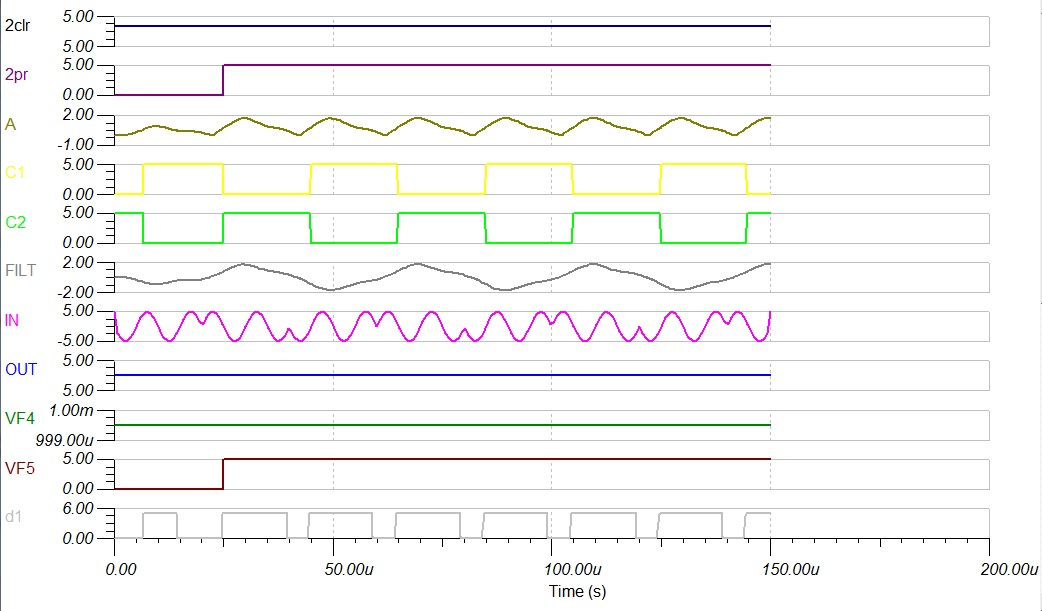

PSK
R2,C2 = 1st order lowpass filter
R3,C1,R4,C3,U1=  Second-Order Unity-Gain Sallen-Key Low-Pass Filter
ที่จุด FILT จะได้สัญญาณที่ผ่านการกรองความถี่ต่ำผ่านอันดับ 3

U2 เป็น comparator โดยเอาต์พุตลอจิก 1 ประมาณ 5V ลอจิก 0 ประมาณ -12V
แต่มันไม่ใช่แรงดันมาตรฐาน
จึงอาศัย BJT กับ R1 เพื่อแปลงระดับลอจิกให้เป็น 0,5V และตัวมันยังเป็น inverter ด้วย


ส่วนพวกลอจิกเกต ข้างหลัง หาเอง

ด้านล่าง

สัญญาณที่ FILT จะถูกขยาย ในช่วงแรงดันซีกบวก ด้วยขนาดอัตราขยาย -R7/R11
                                      ในช่วงแรงดันซีกลบ ด้วยขนาดอัตราขยาย -R13/R11


สัญญาณจะถูกขยายต่อด้วยวงจรขยายผลต่าง(Difference amplifier) ด้วยอัตราขยาย -R9/R8(R14=R8,R15=R9)

R5,P1(Potentiometer), R6,U7 คือ comparator ที่ปรับแรงดัน threshold ได้ด้วย P1
BJT เหมือนเดิม เอาไว้กลับลอจิกของ comparator หน้าที่คือ inverter

(ให้ตายเถอะ ผมเกลียดการต่อ U6/2 เข้ากับ U7 โดยถ้าเกิดจับผลัดจับผลู o/p U6/2 เกิด saturate ได้แรงดัน +12V แรงดันดังกล่าวเมื่อป้อนให้กับ U7 ที่มีแหล่งจ่ายไฟ +5V แม้ว่า o/p U6/2 อาจจะจ่ายกระแสได้ไม่เยอะ แต่ o/p บางเบอร์ กระแสระดับไม่กี่ mA อาจทำให้เกิด latch up ได้  อันนี้ขอบ่น)
