คำตอบที่ได้รับเลือกจากเจ้าของกระทู้
ความคิดเห็นที่ 3

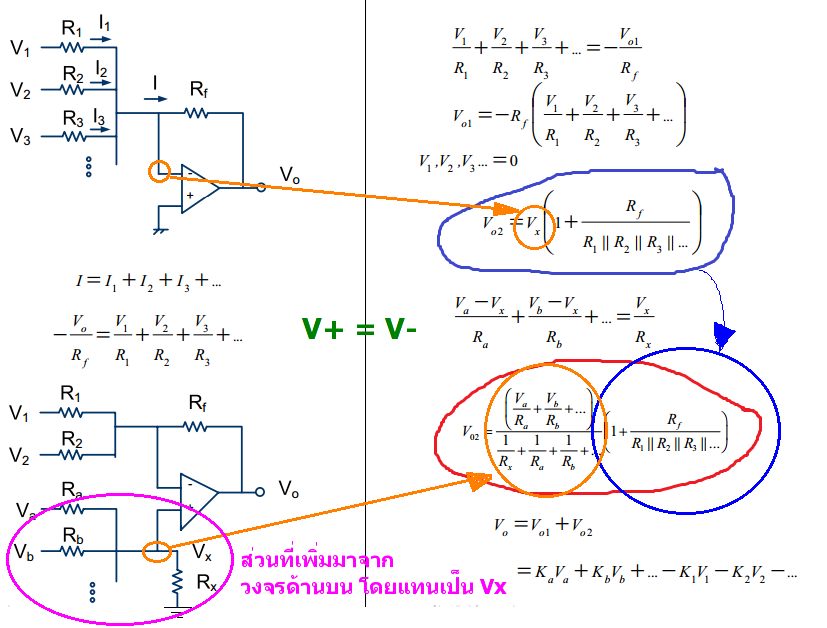

ในรูป วงสีน้ำเงิน มัน เป็นแปลงรูปให้อยู่ใน รูปแบบ
การหาอัตราขยาย Vo = aVi แบบ Negative Feed back
โดย ที่ a = (1 + Rf/(1/R1 + 1/R2 + 1/RN))
ส่วน ในวงสีแดง
ลองสังเกตุ วงจร ในรูปด้านบนซิ ว่า มีชุดวงจรอะไรเพิ่มเข้ามา ก็ คือ วงจรที่เพิ่มเข้ามาที่เชื่อมต่อที่ + ของ OpAMP
ดังนั้น ก็เป็นที่ของวงกลม สีแดง
OpAMP ในอุดมคติ ว่า อย่างไร
Vinput+ = Vinput-
กระแสไหลเข้า Vinput+, Vinput- = 0
ก็ตามรูป
การหาอัตราขยาย Vo = aVi แบบ Negative Feed back
โดย ที่ a = (1 + Rf/(1/R1 + 1/R2 + 1/RN))
ส่วน ในวงสีแดง
ลองสังเกตุ วงจร ในรูปด้านบนซิ ว่า มีชุดวงจรอะไรเพิ่มเข้ามา ก็ คือ วงจรที่เพิ่มเข้ามาที่เชื่อมต่อที่ + ของ OpAMP
ดังนั้น ก็เป็นที่ของวงกลม สีแดง
OpAMP ในอุดมคติ ว่า อย่างไร
Vinput+ = Vinput-
กระแสไหลเข้า Vinput+, Vinput- = 0
ก็ตามรูป

แสดงความคิดเห็น

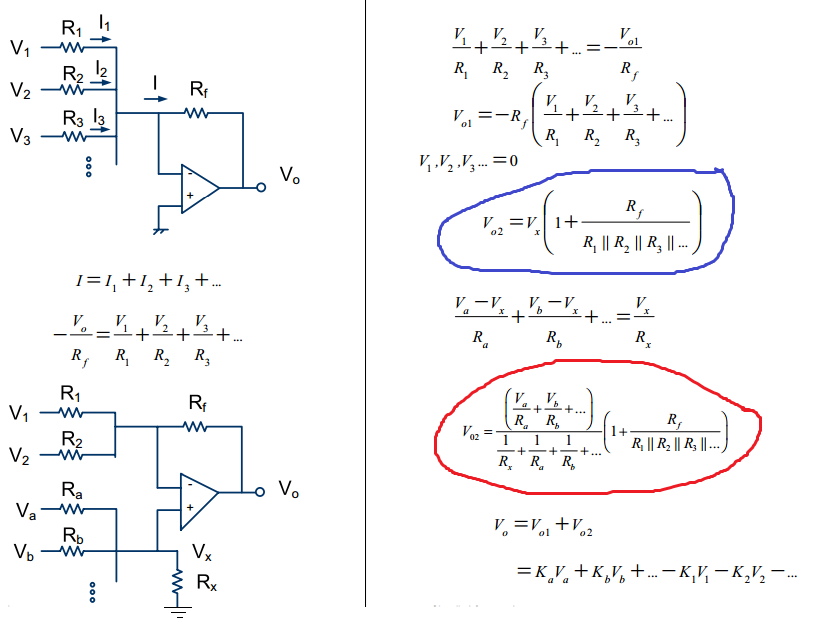

มีคำถามเรื่องสูตรของ OpAmp รบกวนผู้รู้ช่วยอธิบายทีครับ (ไฟฟ้า)
ส่วนอื่นผมเข้าใจว่ามาจาก KCL และกลับข้างไปมา
แต่ผมไม่เข้าครับว่า ในวงสีน้ำเงินและสีแดง มันมายังไง เป็นมายังไงถึงเป็นรูปนั้นได้ ผมนั่งดูนอนดูกลิ้งดูมาหลายชั่วโมงละ T^T เหมือนมันข้ามสเต็ปที่ง่ายๆ(อย่างน้อยก็สำหรับคนที่เก่งๆ) แต่ผมมองไม่ออก
วงล่างนี่ใช่แบ่ง Voltage รึเปล่าครับ? แล้วทำไมตัวส่วนถึงใช้เศษส่วนล่ะ?
ผมมือใหม่เรื่องนี้ มึนไปหมดแล้ว
ใครทราบรบกวนช่วยอธิบายทีครับ ขอบคุณครับ
