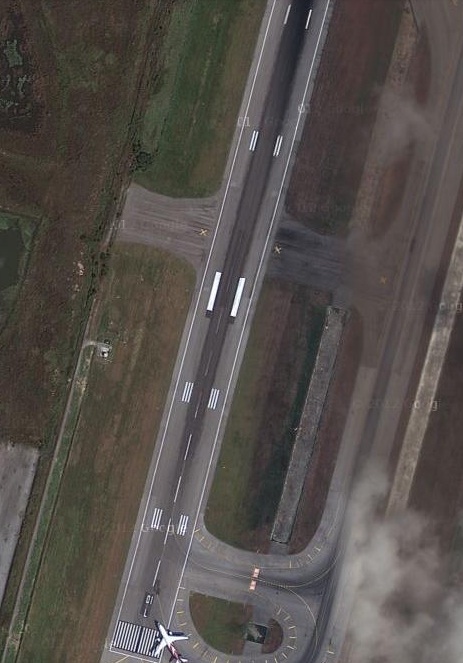

ขีดบนรันเวย์สนามบินบอกอะไรได้บ้างครับ (มีภาพ)

เอาใหม่นะครับ เพิ่มเติมข้อมูลที่ยืนยันได้

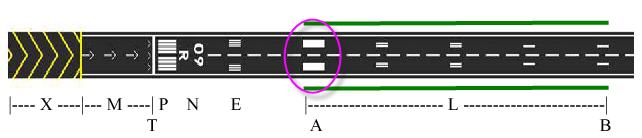

แอเรีย X คือพื้นที่ที่ห้ามใช้ในการ Takeoff และ Landing ครับ  เพราะปีกของเครื่องอาจไม่เคลียร์สิ่งกีดขวางรอบข้าง

แอเรีย M เป็นพื้นที่สำรอง สามารถใช้ takeoff หรือแท๊กซี่ไก้  แต่ห้ามใช้ Landing

เส้น P เป็นการบอกความกว้างของรันเวย์  ในรูปคือกว้าง200 feet

หมายเลขตรง N ต่อจากนั้นแสดงรันเวย์ นัมเบอร์

เส้นที่ E เป็นระยะทาง 500 feet จากเส้น T มีไว้ให้นักบินกะระยะได้ถูก

เส้น A  บอกระยะ 500 feet จาก E

แอเรีย A ถึง B คือ Landing zone  (เส้นหนาบอกถึงจุดเริ่ม)

กรณีของการ Landing แบบปกติ (ไม่นับฉุกเฉิน) ถ้านักบินไม่สามารถ Land ในช่วง L ( A-B) ต้องวนมาใหม่เท่านั้น
ระยะความยาวของ L อย่างต่ำคือ 2พันฟุต

เส้นประตรงกลางเป็นเส้นนำของล้อหน้า
