ผมมักจะตั้งข้อสังเกตเสมอว่ามนุษย์เราพึ่งพานวัตกรรมที่มองไม่เห็นด้วยตาเปล่ามากเพียงใดในแต่ละวัน อุปกรณ์อิเล็กทรอนิกส์ล้ำสมัยที่เราใช้งานกันอยู่ทุกวันแทบจะขับเคลื่อนด้วยชิ้นส่วนขนาดจิ๋วที่เรียกว่าสารกึ่งตัวนำทั้งสิ้น ตั้งแต่คอมพิวเตอร์พกพา โทรศัพท์มือถือ ยานยนต์ไฟฟ้า ไปจนถึงแผงพลังงานแสงอาทิตย์บนหลังคาบ้าน และอุปกรณ์ตรวจวัดทางการแพทย์ที่ช่วยรักษาชีวิตผู้คน
นวัตกรรมเหล่านี้มีแกนกลางเป็นวัสดุที่ทำหน้าที่ควบคุมการไหลของกระแสไฟฟ้าได้อย่างแม่นยำ หากเราย้อนกลับไปศึกษาในหน้าประวัติศาสตร์ การค้นพบคุณสมบัติอันน่าทึ่งของวัสดุประเภทนี้มีจุดเริ่มต้นในช่วงต้นศตวรรษที่ 19 โดยนักวิทยาศาสตร์นามว่า ไมเคิล ฟาราเดย์ ผู้ซึ่งทุ่มเทให้กับการศึกษาคุณสมบัติทางไฟฟ้าของวัสดุหลากหลายชนิด ผลงานของเขาได้กลายเป็นรากฐานที่สำคัญยิ่งให้กับการพัฒนาวิชาฟิสิกส์ควอนตัมและวัสดุศาสตร์ในยุคต่อมา แต่จุดเปลี่ยนที่สร้างแรงกระเพื่อมครั้งใหญ่ให้กับวงการวิศวกรรมเกิดขึ้นในปี 1947 เมื่อทีมนักวิจัยประกอบด้วย จอห์น บาร์ดีน วอลเตอร์ แบรตเทน และวิลเลียม ชอกลีย์ ณ ห้องปฏิบัติการเบลล์ ได้ประสบความสำเร็จในการประดิษฐ์ทรานซิสเตอร์ชิ้นที่ 1 ของโลก อุปกรณ์ชิ้นนี้เข้ามาพลิกโฉมหน้าอุตสาหกรรมอย่างสิ้นเชิง โดยเข้ามาทดแทนการใช้งานหลอดสุญญากาศขนาดใหญ่ที่ทั้งเทอะทะ สิ้นเปลืองพลังงาน และก่อให้เกิดความร้อนสะสมปริมาณมหาศาล
การเปลี่ยนผ่านนี้ไม่ได้เป็นเพียงความก้าวหน้าทางวิศวกรรม แต่ยังช่วยลดคาร์บอนฟุตพริ้นท์จากการใช้พลังงานได้อย่างมหาศาล การก้าวข้ามข้อจำกัดนี้เปิดประตูสู่การย่อส่วนเทคโนโลยี ทำให้เราสามารถสร้างไมโครโพรเซสเซอร์ที่มีประสิทธิภาพสูง ซึ่งในปัจจุบันมีทรานซิสเตอร์อัดแน่นอยู่มากกว่า 10000 ล้านตัว ทำหน้าที่เป็นกระดูกสันหลังให้กับระบบโทรคมนาคมและการประมวลผลข้อมูลขั้นสูง
กลไกทางฟิสิกส์และช่องว่างแถบพลังงาน

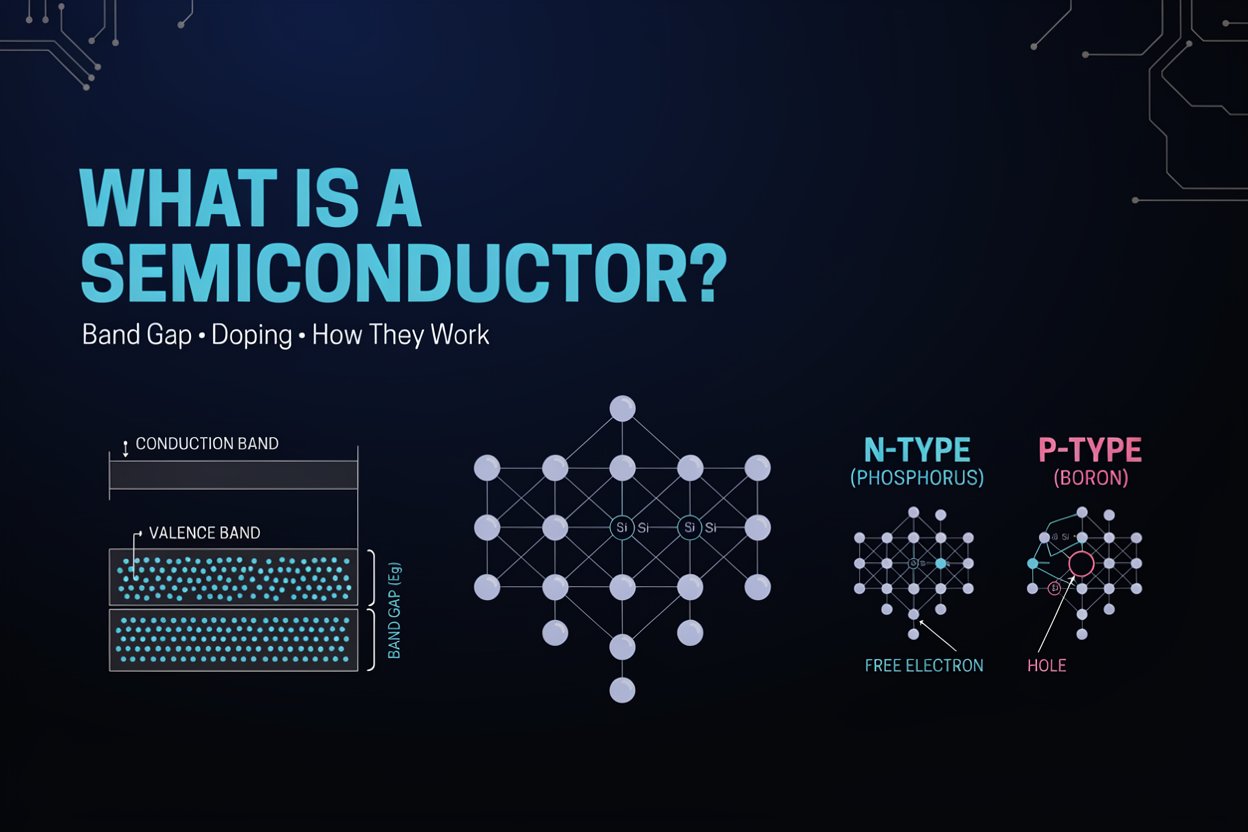

การทำความเข้าใจพฤติกรรมเชิงลึกของวัสดุกลุ่มนี้จำเป็นต้องมองผ่านมุมมองของฟิสิกส์ระดับควอนตัม โดยแก่นแท้แล้ว สารกึ่งตัวนำคือวัสดุที่มีคุณสมบัติการนำไฟฟ้าอยู่กึ่งกลางระหว่างตัวนำไฟฟ้าและฉนวนไฟฟ้า ความสามารถพิเศษที่ยอมให้เราควบคุมทิศทางและปริมาณของกระแสไฟฟ้านี้ เกิดจากโครงสร้างทางพลังงานภายในอะตอมที่เรียกว่าแถบพลังงาน ซึ่งแตกต่างจากวัสดุตัวนำไฟฟ้าจำพวกทองแดงหรือเงินที่อิเล็กตรอนสามารถเคลื่อนที่ได้อย่างอิสระแบบไม่มีอุปสรรค ในทางตรงกันข้าม สารกึ่งตัวนำจะมีพื้นที่ว่างที่กั้นกลางระหว่างแถบเวเลนซ์
ซึ่งเป็นสถานะที่อิเล็กตรอนถูกยึดเหนี่ยวไว้กับนิวเคลียสของอะตอม และแถบคอนดักชัน ซึ่งเป็นสถานะที่อิเล็กตรอนมีอิสระในการเคลื่อนที่เพื่อสร้างกระแสไฟฟ้า พื้นที่กั้นกลางนี้เองที่เราเรียกกันว่าช่องว่างแถบพลังงาน ช่องว่างดังกล่าวมีขนาดที่พอเหมาะ ทำให้เมื่อเรากระตุ้นด้วยพลังงานจากภายนอก เช่น การให้ความร้อน หรือการฉายแสง อิเล็กตรอนจะได้รับพลังงานมากพอที่จะกระโดดข้ามช่องว่างนี้ไปได้ ทำให้วัสดุเปลี่ยนสภาพจากที่คล้ายฉนวนกลายมาเป็นตัวนำไฟฟ้าได้ชั่วคราว สิ่งนี้ต่างจากฉนวนไฟฟ้าทั่วไปเช่นยางหรือแก้วที่มีช่องว่างกว้างมากจนอิเล็กตรอนแทบไม่มีโอกาสกระโดดข้ามไปได้เลย
พลังงานช่องว่างและสมการทางฟิสิกส์
สัดส่วนของพลังงานที่จำเป็นต่อการกระตุ้นอิเล็กตรอนสามารถคำนวณได้อย่างแม่นยำผ่านสมการทางวิทยาศาสตร์ โดยสมการสำหรับหาค่าพลังงานช่องว่างคือ Eg = hc / λ ซึ่งอธิบายความสัมพันธ์ระหว่างพลังงานและคลื่นแสง ค่า Eg แทนพลังงานช่องว่างแถบพลังงาน ค่า h แทนค่าคงที่ของพลังค์ซึ่งอยู่ที่ 6.626 x 10^-34 จูลวินาที ค่า c คือความเร็วของแสงในสุญญากาศซึ่งมีค่าประมาณ 3 x 10^8 เมตรต่อวินาที และ λ คือความยาวคลื่นของขอบเขตการดูดกลืนแสง วัสดุแต่ละชนิดจะมีค่า Eg ที่เป็นเอกลักษณ์เฉพาะตัว ตัวอย่างเช่น ซิลิกอน ซึ่งเป็นรากฐานของอุตสาหกรรมไมโครอิเล็กทรอนิกส์ มีค่าช่องว่างแถบพลังงานประมาณ 1.1 อิเล็กตรอนโวลต์ ในขณะที่แกลเลียมอาร์เซไนด์ มีค่าช่องว่างอยู่ที่ 1.43 อิเล็กตรอนโวลต์
สำหรับสายงานด้านพลังงานทดแทน ค่าพลังงาน 1.43 อิเล็กตรอนโวลต์มีความน่าสนใจอย่างยิ่ง เพราะมันเป็นช่วงพลังงานที่สอดคล้องกับการดูดซับสเปกตรัมของแสงอาทิตย์ได้ดีมาก อนุภาคโฟตอนจากแสงอาทิตย์ที่มีพลังงานสูงกว่าค่านี้จะถูกดูดซับและสร้างกระแสไฟฟ้าได้อย่างเต็มเม็ดเต็มหน่วย จึงทำให้แกลเลียมอาร์เซไนด์เป็นวัสดุในอุดมคติสำหรับการผลิตเซลล์แสงอาทิตย์ประสิทธิภาพสูงและอุปกรณ์ออปโตอิเล็กทรอนิกส์จำพวกเลเซอร์ไดโอด หากมองในมุมของเทคโนโลยีชีวภาพ การคำนวณค่าเหล่านี้ยังช่วยให้เราสามารถออกแบบเซนเซอร์เรืองแสงที่ใช้ตรวจจับปฏิกิริยาของโปรตีนในระดับเซลล์ได้อย่างแม่นยำอีกด้วย
การควบคุมคุณสมบัติทางไฟฟ้าด้วยกระบวนการเจือสาร
ความก้าวล้ำทางวิศวกรรมที่ทำให้เทคโนโลยีนี้ก้าวกระโดดคือกระบวนการปรับแต่งความสามารถในการนำไฟฟ้าผ่านวิธีการที่เรียกว่าการเจือสาร กระบวนการนี้คือการเจตนาใส่สิ่งเจือปนหรืออะตอมของธาตุชนิดอื่นลงไปในโครงสร้างผลึกบริสุทธิ์เพื่อปรับเปลี่ยนความหนาแน่นของพาหะนำประจุและความสามารถในการเคลื่อนที่ของอิเล็กตรอน การเติมสารเจือปนเหล่านี้จะสร้างกลไกที่ทำให้เกิดอิเล็กตรอนอิสระหรือทำให้เกิดช่องว่างที่เรียกว่าโฮล ซึ่งช่วยเสริมศักยภาพในการนำไฟฟ้าของวัสดุให้สูงขึ้นหลายพันเท่าตัว โดยอุตสาหกรรมจะแบ่งประเภทของวัสดุที่ผ่านการเจือสารออกเป็น 2 ชนิดหลัก ซึ่งทำหน้าที่ส่งเสริมซึ่งกันและกันอย่างสมบูรณ์แบบ
สารกึ่งตัวนำชนิดเอ็นและพาหะประจุลบ
โครงสร้างประเภทที่ 1 ถูกออกแบบมาเพื่อเพิ่มปริมาณประจุลบ หรือสารกึ่งตัวนำชนิดเอ็น สิ่งนี้เกิดขึ้นจากการเติมอะตอมของธาตุที่มีอิเล็กตรอนวงนอกสุดจำนวน 5 ตัว เช่น ฟอสฟอรัส หรือสารหนู ลงไปในโครงสร้างของซิลิกอนที่มีอิเล็กตรอนวงนอกสุดเพียง 4 ตัว เมื่ออะตอมเหล่านี้สร้างพันธะเคมีกัน จะทำให้อิเล็กตรอนตัวที่ 5 ของธาตุเจือปนไม่มีคู่จับพันธะและกลายเป็นอิเล็กตรอนอิสระที่พร้อมจะเคลื่อนที่ไปทั่วทั้งโครงสร้างผลึก อิเล็กตรอนส่วนเกินเหล่านี้ทำให้วัสดุมีคุณสมบัติในการนำกระแสไฟฟ้าด้วยพาหะประจุลบ ซึ่งเป็นกลไกสำคัญในการสร้างวงจรขยายสัญญาณและระบบสวิตชิ่งในอุปกรณ์ล้ำยุค
สารกึ่งตัวนำชนิดพีและพาหะประจุบวก
หลักการทำงานในทิศทางคู่ขนานกัน การสร้างพาหะประจุบวกจะใช้สารกึ่งตัวนำชนิดพี ซึ่งอาศัยหลักการเจือด้วยธาตุที่มีอิเล็กตรอนวงนอกสุดเพียง 3 ตัว เช่น โบรอน หรือแกลเลียม เมื่อธาตุเหล่านี้เข้าไปแทรกในโครงผลึกซิลิกอน จะเกิดสภาวะขาดแคลนอิเล็กตรอนในพันธะเคมี สร้างช่องว่างที่เรียกว่าโฮลขึ้นมา อิเล็กตรอนจากอะตอมที่อยู่ติดกันสามารถกระโดดเข้ามาเติมเต็มช่องว่างนี้ได้ ทำให้โฮลดูเหมือนกับว่ามันกำลังเคลื่อนที่สวนทางกับอิเล็กตรอนและทำหน้าที่เป็นพาหะนำประจุบวก การออกแบบโครงสร้างในลักษณะนี้เป็นรากฐานที่สำคัญสำหรับการควบคุมการไหลของกระแสไฟฟ้าใน 1 ทิศทาง
รอยต่อ PN และการประยุกต์ใช้งานด้านพลังงาน
ขั้นตอนการนำวัสดุชนิดเอ็นและชนิดพีมาเชื่อมต่อกันทางโลหะวิทยาจะก่อให้เกิดโครงสร้างที่ทรงพลังที่สุดในวงการอิเล็กทรอนิกส์ นั่นคือรอยต่อพีเอ็น บริเวณรอยต่อนี้จะเกิดการแลกเปลี่ยนประจุระหว่างโฮลและอิเล็กตรอน สร้างสนามไฟฟ้าภายในที่คอยควบคุมทิศทางการไหลของกระแสไฟฟ้า โครงสร้างนี้เป็นแกนกลางของไดโอดที่ทำหน้าที่แปลงกระแสสลับเป็นกระแสตรง เป็นส่วนสำคัญของทรานซิสเตอร์ที่ใช้ประมวลผลข้อมูล และที่สำคัญที่สุดคือเป็นโครงสร้างหลักของแผงโซลาร์เซลล์ โดยเมื่ออนุภาคของแสงตกกระทบบริเวณรอยต่อนี้ จะเกิดการแยกประจุบวกและประจุลบออกจากกัน ทำให้เกิดความต่างศักย์และกระแสไฟฟ้าไหลออกไปใช้งาน นับเป็นเทคโนโลยีที่เชื่อมโยงระหว่างฟิสิกส์ควอนตัมและพลังงานสะอาดได้อย่างลงตัวและมีประสิทธิภาพสูงสุด
ความหลากหลายของวัสดุในอุตสาหกรรมยุคใหม่
พัฒนาการทางวัสดุศาสตร์ไม่ได้จำกัดอยู่เพียงแค่การใช้วัสดุพื้นฐานเพียง 1 ชนิด อุตสาหกรรมได้พัฒนาวัสดุสารกึ่งตัวนำหลากหลายประเภทเพื่อตอบสนองการใช้งานที่เจาะจง ซิลิกอน ยังคงเป็นวัสดุที่ถูกนำมาใช้งานมากที่สุด เป็นโครงสร้างพื้นฐานของอุปกรณ์อิเล็กทรอนิกส์แทบทุกชนิดบนโลกใบนี้ ในขณะที่ เจอร์เมเนียม เคยมีความสำคัญอย่างมากในหน้าประวัติศาสตร์ยุคแรกเริ่มของการทำทรานซิสเตอร์ แต่ปัจจุบันถูกลดบทบาทลงเนื่องจากมีต้นทุนที่สูงกว่าและมีข้อจำกัดเรื่องการทนความร้อน สำหรับงานที่ต้องการความเร็วสูง แกลเลียมอาร์เซไนด์ ถูกนำมาใช้ในระบบการสื่อสารผ่านดาวเทียมและระบบเรดาร์ นอกจากนี้ยังมีวัสดุเกิดใหม่ที่น่าจับตามองอย่าง ซิลิกอนคาร์ไบด์ และ แกลเลียมไนไตรด์ ซึ่งมีช่องว่างแถบพลังงานกว้างเป็นพิเศษ
อนาคตของเทคโนโลยีสู่วัสดุระดับควอนตัมและชีวภาพ
ภูมิทัศน์ในวันข้างหน้าของอุตสาหกรรมนี้เต็มไปด้วยความท้าทายและการค้นพบใหม่ นักวิจัยชั้นนำทั่วโลกกำลังเร่งผลักดันขีดจำกัดของฟิสิกส์เพื่อก้าวเข้าสู่ยุคของสารกึ่งตัวนำระดับควอนตัม ซึ่งอาศัยพฤติกรรมในระดับอนุภาคเพื่อการคำนวณที่เร็วกว่าระบบทั่วไปหลายล้านเท่า รวมถึงการพัฒนานาโนอิเล็กทรอนิกส์ที่ย่อส่วนวงจรให้เล็กลงไปถึงระดับ 10 นาโนเมตร ควบคู่ไปกับการวิจัยสารกึ่งตัวนำที่เข้ากันได้ทางชีวภาพ เพื่อนำไปประยุกต์ใช้กับระบบประสาทเทียม เซนเซอร์ติดตามตัวบ่งชี้ทางชีววิทยา และระบบปล่อยยาเข้าสู่ร่างกายอย่างแม่นยำ แม้ว่าหนทางข้างหน้ายังมีอุปสรรคสำคัญที่ต้องเอาชนะ ไม่ว่าจะเป็นปัญหาความเสถียรของวัสดุเมื่อทำงานในสภาพแวดล้อมจริง
