ระบบน้ำภายในบ้าน

.

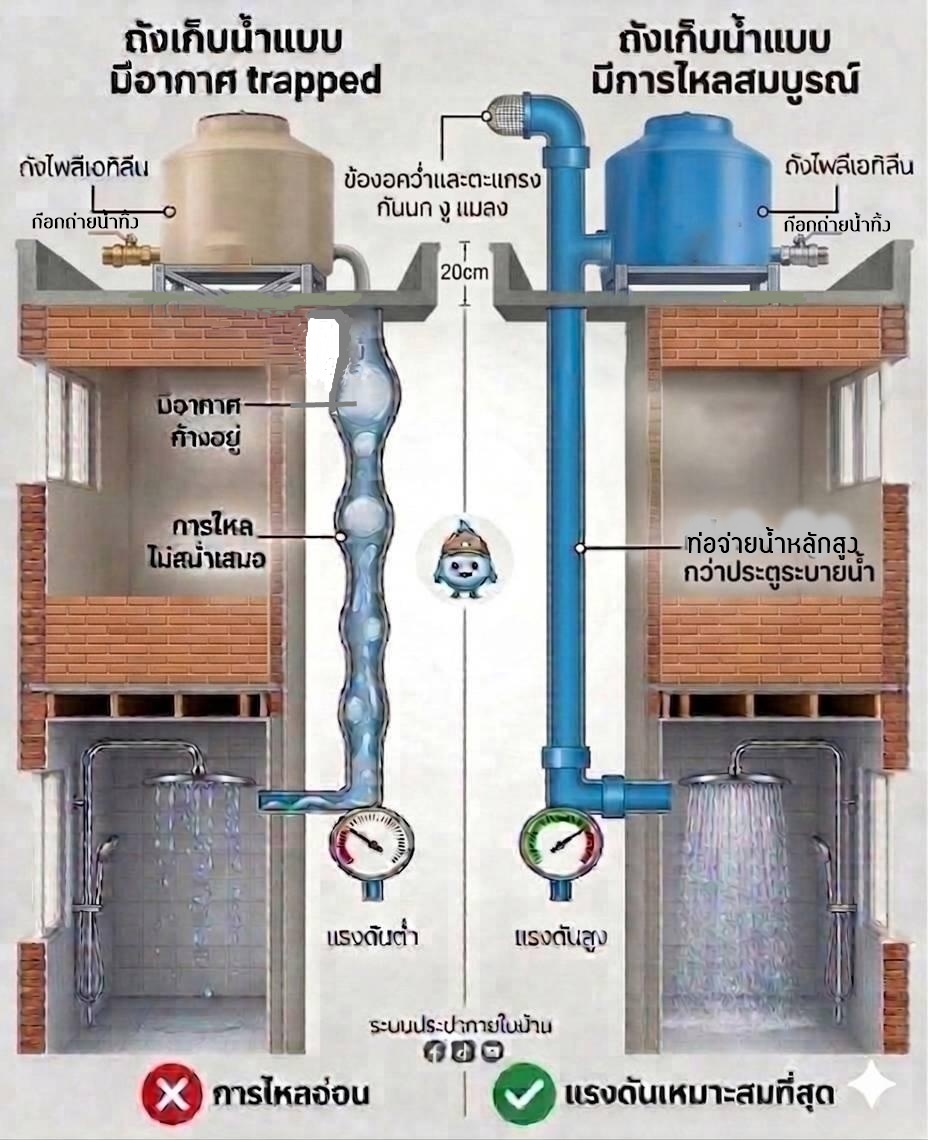

ภาพจากสื่อต่างประเทศมักต่อระบบน้ำ
ที่ใช้ภายในบ้าน/ฟาร์มแบบนี้

1) Air Vent กับ Air Lock (หัวใจของระบบนี้)

Air lock มักเกิดที่ จุดสูงสุดของท่อ
หรือ ข้อศอกคว่ำ (Inverted U)

Air vent (ช่องระบายอากาศ/วาล์วระบายอากาศ)
คือ อุปกรณ์ที่ทำหน้าที่ระบายอากาศ
ที่สะสมอยู่ออกสู่ภายนอก ทั้งในระบบปรับอากาศ
ระบบท่อส่งน้ำ หรือระบบท่อในอาคาร
เพื่อป้องกันปัญหาท่อตัน เสียงรบกวน
ท่อแตกจากการสะสมของอากาศ
และช่วยให้ระบบไหลเวียนได้มีประสิทธิภาพ

Air Lock ในระบบประปา คือ
ปรากฏการณ์ที่มีฟองอากาศ
หรือลมค้างอยู่ในเส้นท่อประปา
ทำหน้าที่เหมือน จุกก๊อก ขวางทางน้ำ
ทำให้แรงดันน้ำตก น้ำไหลเบา
ไหลเอื่อย หรือไม่ไหลเลย
ทั้งที่ปั๊มน้ำทำงานปกติ
มักเกิดขึ้นตามจุดสูงสุดของท่อ
หรือ แถวข้อศอกคว่ำ

สาเหตุและลักษณะปัญหา
อากาศค้างในท่อ
เกิดขึ้นเมื่อน้ำแห้งถัง
หรือมีการซ่อมแซมระบบน้ำ
ทำให้มีอากาศไหลเข้าไปแทนที่

การออกแบบท่อไม่ดี
การวางท่อเป็นลักษณะคอคอด
หรือ จุดที่สูงกว่าจุดจ่ายน้ำ
ทำให้ลมไปสะสมบริเวณนั้น

รอยรั่วท่อดูด มีรอยรั่วเล็กน้อย
ที่ทำให้ปั๊มดูดอากาศเข้าแทนที่น้ำ

ฟุตวาล์วอุดตัน
ทำให้ปั๊มน้ำดูดน้ำไม่ได้เต็มประสิทธิภาพ


เมื่อมีอากาศสะสม

พื้นที่หน้าตัดการไหลของน้ำลดลง
เกิด Two-phase flow (น้ำ + อากาศ) → น้ำไหลไม่สม่ำเสมอ

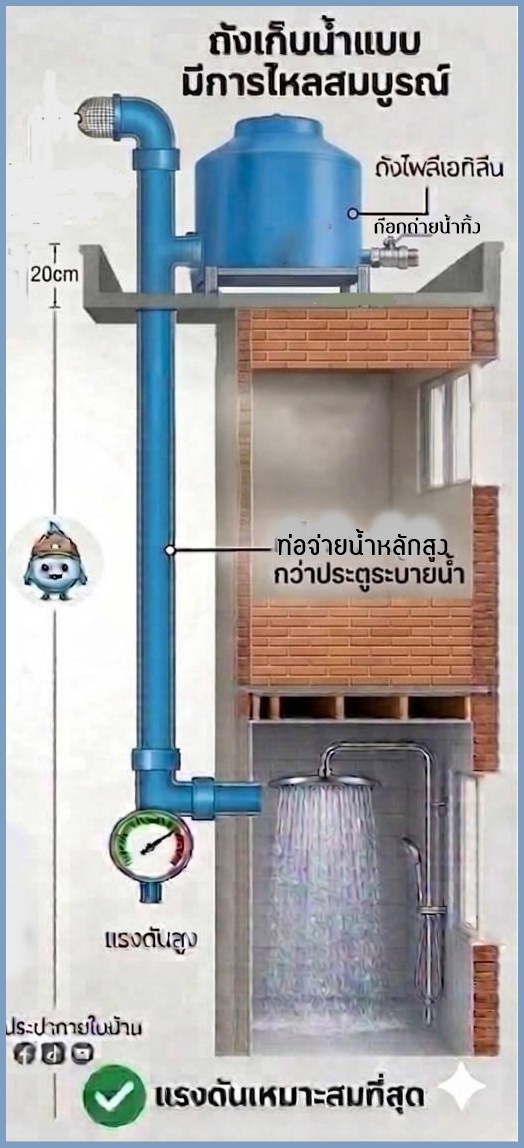

👉 ท่อ Air Vent ที่ยกสูง

ทำให้ระบบกลับเป็น Single-phase flow (น้ำล้วน) → น้ำไหลนิ่งกว่า

ทำหน้าที่คล้าย Automatic air release valve
แบบบ้าน ๆ ใช้ในครัวเรือน ไร่นาขนาดเล็ก
เน้นปล่อยฟองอากาศสะสมในท่อน้ำออก
ไม่มีการเติมอากาศเข้าเหมือนระบบใหญ่
ที่จำเป็นต้องมี เพื่อยันไว้/ป้องกันท่อแตก
.

🔧 เชิงวิศวกรรม

ถ้าระบบใหญ่

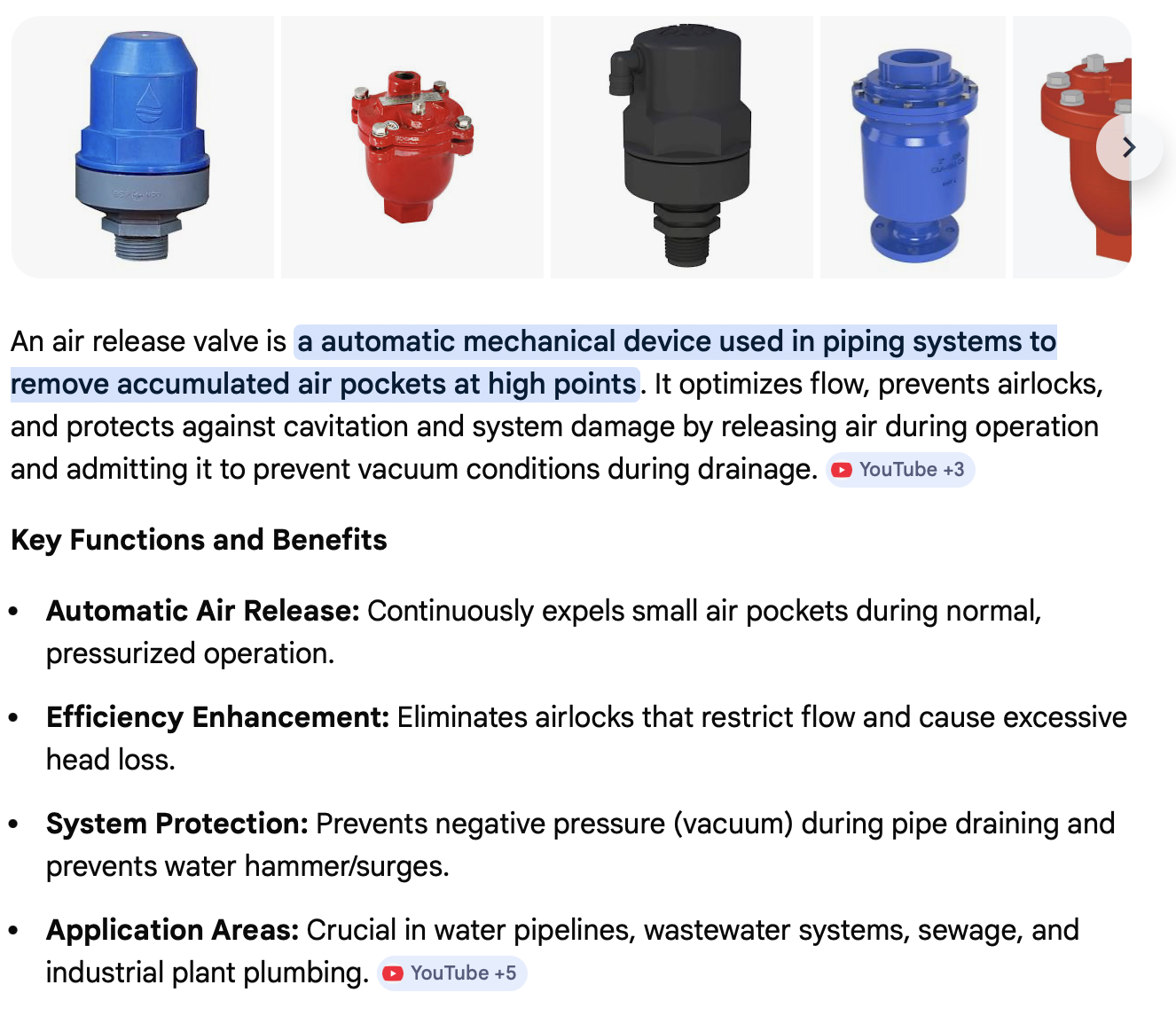

แนะนำให้ใช้ Air Release Valve ของจริง
จะควบคุมได้ดีกว่า แบบนี้

.
.


ท่อ Vent ควร สูงกว่าระดับน้ำบนสุด
อย่างน้อย 15–30 ซม. (ป้องกันกาลักน้ำ)

ปลายต้องมี ตะแกรง + hood (ฝาครอบ)
กันฝน นก แมลง เข้าไปกินน้ำ
.

---

.

2) Water Hammer ค้อนน้ำ
(ข้อนี้สำคัญมากในบ้านสมัยใหม่)

Water Hammer เกิดจาก
การเปลี่ยนความเร็วของน้ำอย่างรวดเร็ว (ΔV สูง)

ตามสมการ \Delta P = \rho a \Delta V

👉 จุดสำคัญ

ท่อ Air Vent ช่วยได้ระดับหนึ่ง
แต่ไม่ใช่อุปกรณ์หลัก

ตัวที่แก้ตรงจุดจริงคือ

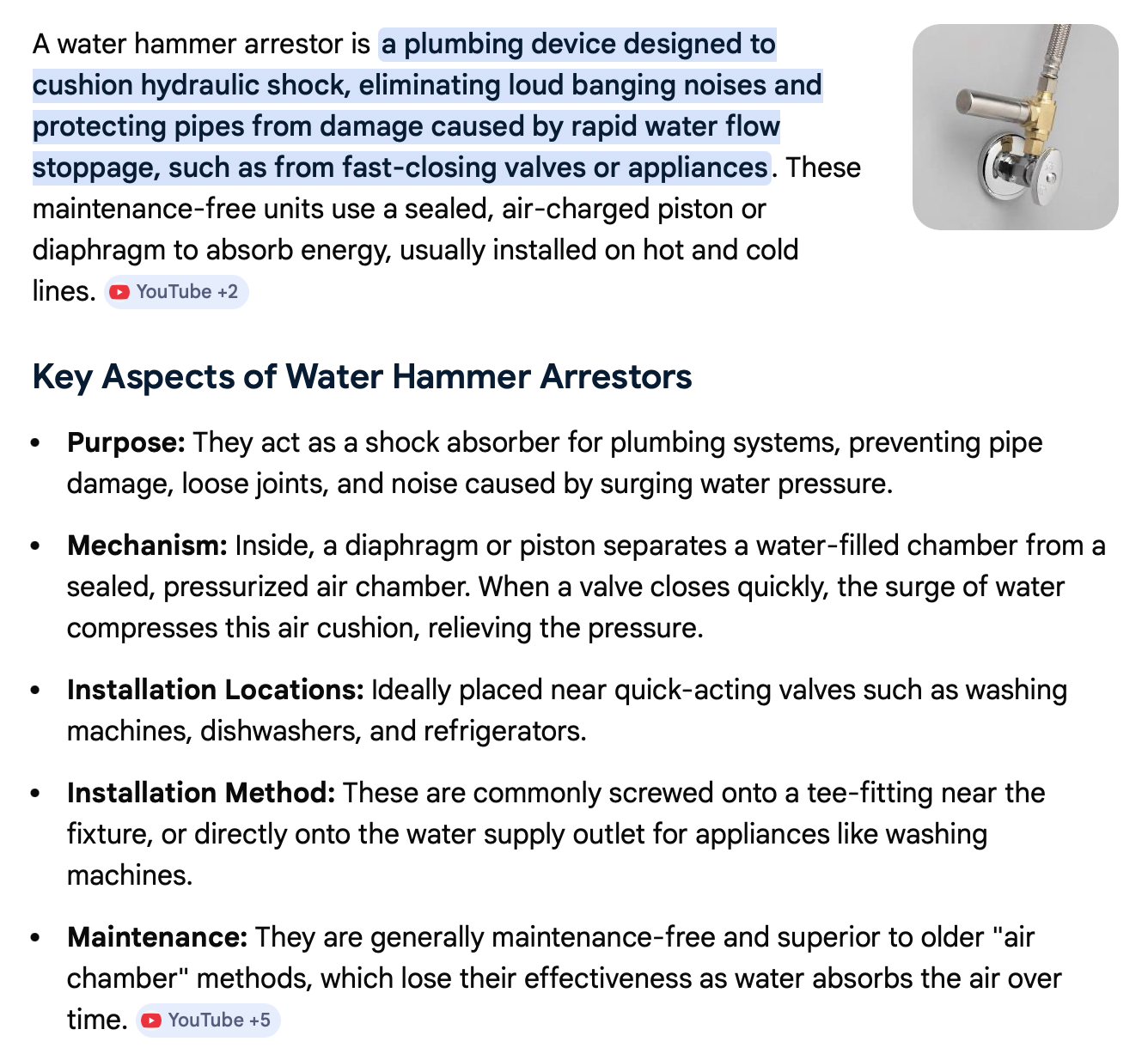

Water Hammer Arrestor
(ถังลมสำเร็จรูป)

🔧 แนะนำ

ติดใกล้จุดที่ ปิดเปิดน้ำเร็ว เช่น
เครื่องซักผ้า
โถส้วมที่ติดตั้ง Flush Valve

.
.


3) แรงดันน้ำ (Static vs Dynamic Pressure)

P = ρgh

จุดที่มักจะพลาด

Static Pressure (แรงดันนิ่ง)
วัดตอน ปิดก๊อก ขึ้นกับความสูง

Dynamic Pressure (แรงดันใช้งานจริง)
วัดตอน เปิดน้ำ

จะลดลงจาก

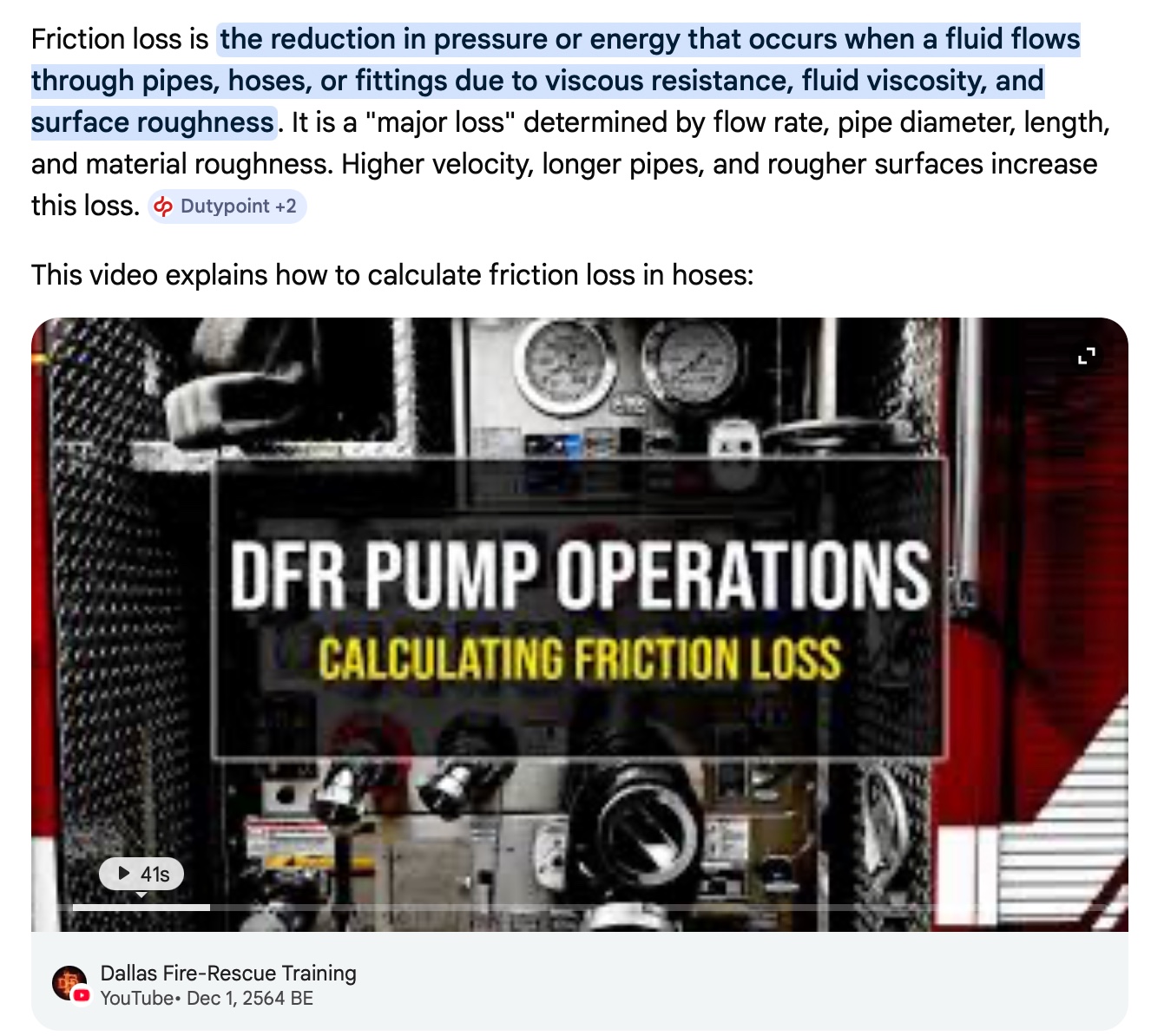

friction loss
fitting loss (ข้องอ, วาล์ว)
.
.

👉 ดังนั้น

บ้าน 2 ชั้น ถังด้านบนสูง ~6–8 เมตร
→ ได้ ~0.6–0.8 bar (ต่ำมาก)

ถังด้านบนต้องสูง ~ 10 เมตร
จึงจะได้น้ำแรง ~ 1 บาร์

(หอคอยประปาสีขาวรูปทรงขวด
มักจะสูงราว ~15-20 เมตร)

แรงดันน้ำน้อย ไม่สะใจ
จึงต้องใช้ปั๊ม → 2–3 bar
= น้ำจึงเหมาะสม/พอเหมาะกับการใช้งาน

เกินกว่านี้ อย่าหาทำ
เพราะท่อในบ้านส่วนใหญ่รับแรงน้ำ
~ 8.5 bar สูงสุดอย่างหนา ~ 13.5 bar
เผื่อเหลือเผื่อขาดกันไว้ดีกว่าแก้
ยิ่งน้อยยิ่งดี โอกาสท่อแตก กาวหลุด
จะไม่ค่อยเกิดขึ้น จะได้ไม่ต้องมี งานเข้า

ยิ่งท่อประปาฝังในผนังบ้าน
งานเล็กแต่งานใหญ่
สกัดกระเบื้อง เจาะรูปูนตรงจุดรั่ว
เก็บกวาดทำความสะอาด
ตัดต่อท่อที่รั่ว ทดสอบว่าผ่านหรือไม่
อุดปูน ติดกระเบื้องกลับ ยาแนว
เก็บกวาดทำความสะอาด ปิดงาน
.

---

.

4) ท่อเมนใหญ่ (Accumulator Effect)

วิศวกรรมของไหล
จากสมการ Continuity

Q = A V

ท่อใหญ่ → A มาก → V ต่ำ

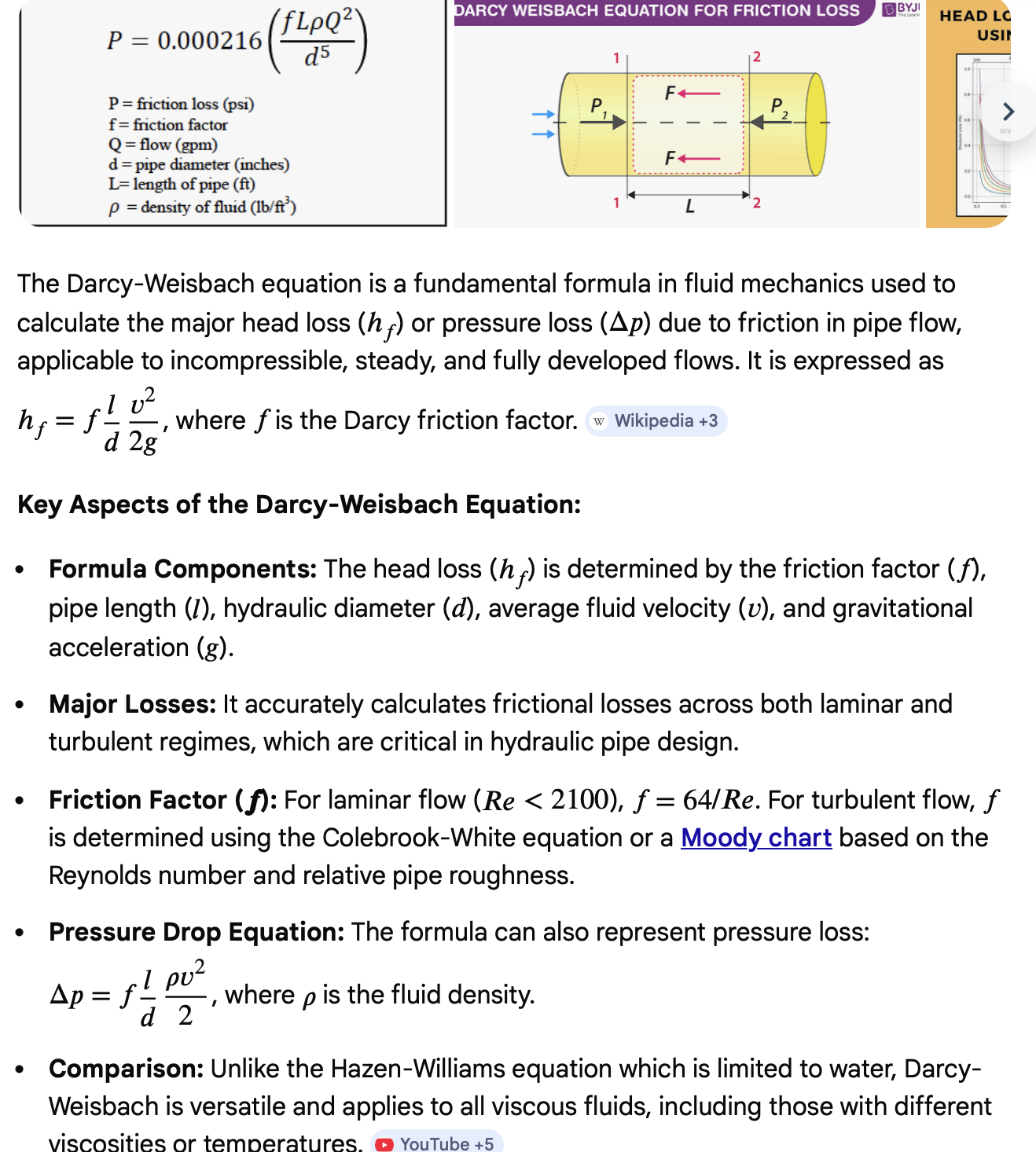

→ Friction loss ลดลงตาม Darcy-Weisbach
.
.


👉 แต่มี Trade-off ได้อย่างเสียอย่าง

น้ำค้างในท่อนานขึ้น → เสี่ยง
Biofilm กลุ่มของจุลินทรีย์ (ส่วนใหญ่เป็นแบคทีเรีย)
ที่รวมตัวกันเกาะติดอยู่บนพื้นผิวต่าง ๆ
โดยสร้างสารเมือกเหนียวที่เรียกว่า
Extracellular Polymeric Substances (EPS)
ห่อหุ้มตัวเองเป็นเกราะป้องกัน
ทำให้ทนทานต่อสารฆ่าเชื้อ ระบบภูมิคุ้มกัน
และกำจัดได้ยาก พบได้บ่อยเป็นคราบลื่น ๆ
ในท่อน้ำ, คราบเหลืองบนฟัน, หรือตะไคร่น้ำ

น้ำไม่สด (บางทีมีกลิ่น มีสี เกิดสนิมขาว)
สนิมขาว คือ คราบหินปูนที่มักมีปะปนในน้ำบางแห่ง

🔧 แนวทางที่ดี

ใช้ท่อใหญ่  เฉพาะเมนหลัก

ปลายทาง น้ำควรไหลสม่ำเสมอ
ไม่ Dead-end สุดซอย/อุดตัน
.
.

5) Flush Valve  เชิงระบบ

ข้อดี
ไม่มีถังเก็บน้ำ → ไม่มีการปนเปื้อนจากภายนอก

ข้อเสีย
ต้องการอัตราน้ำไหลสูงสูง
(ไม่ใช่แค่แรงดัน) ~1–1.5 L/s

👉 ดังนั้น

ถ้าท่อเล็ก → แรงดันมี แต่ไหลไม่พอ = ล้างไม่สะอาด

6) ข้อมูลเสริม (สำคัญมาก)

Check Valve + ท่อระบายตะกอนน้ำ 👍

Check Valve วาล์วกันกลับ
อุปกรณ์ในระบบท่อทำหน้าที่ควบคุม
ให้ของเหลว (น้ำ, ลม, แก๊ส)
ไหลไปในทิศทางเดียว (One-way valve)
โดยจะปิดโดยอัตโนมัติ เมื่อเกิดการไหลย้อนกลับ
ช่วยป้องกันปั๊มน้ำเสียหายจากแรงดันย้อนกลับ
และลดการเกิดเสียงค้อนน้ำ (Water hammer)
ที่มักจะเกิดขึ้นภายในท่อ
.

---

.

3 จุดที่ มืออาชีพจะใส่


(1) Ball Valve ประตูน้ำ แยกโซน
ซ่อมเฉพาะจุดได้ ไม่ต้องปิดทั้งบ้าน
.
.

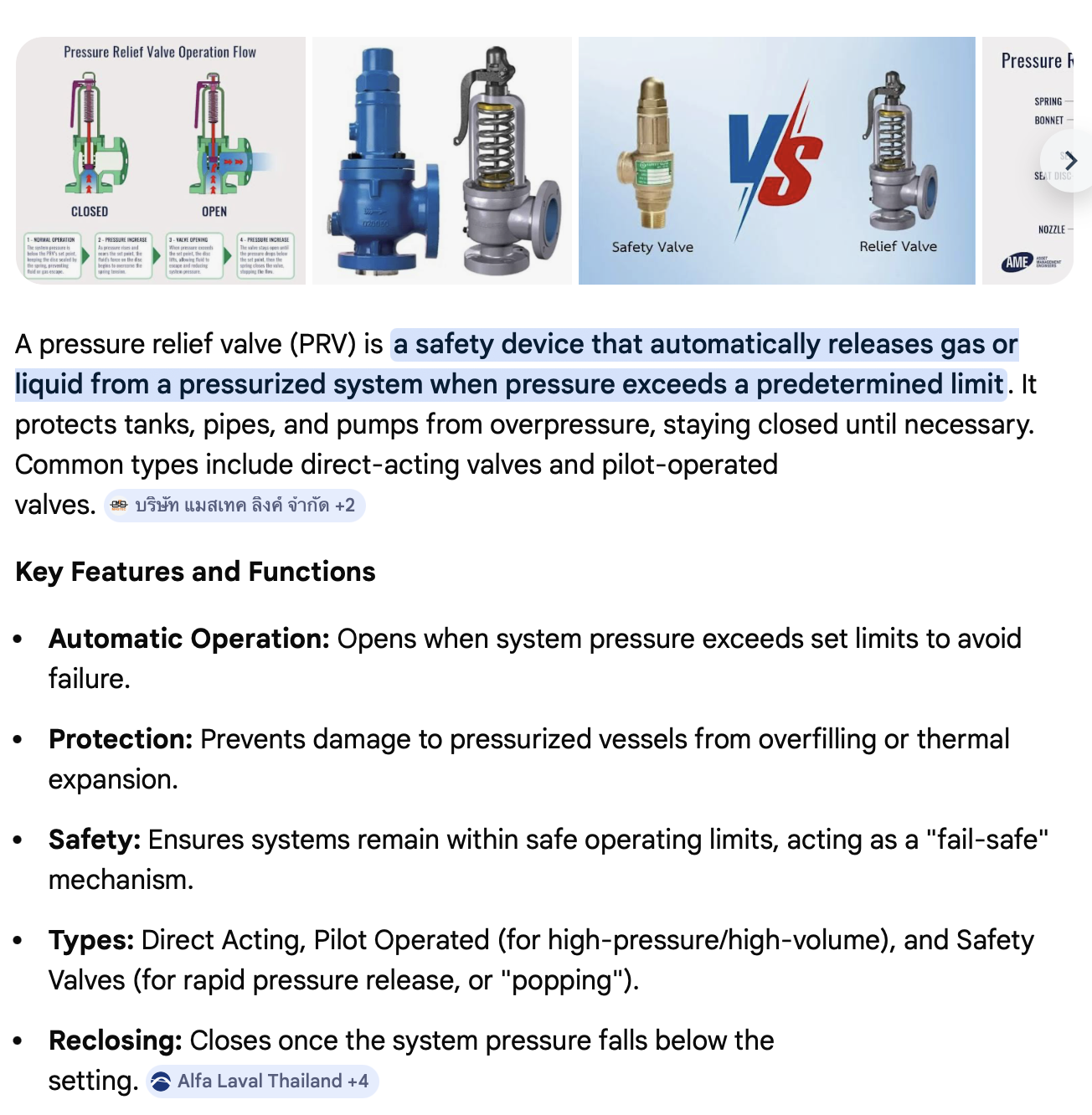

(2) Pressure Relief Valve (PRV)
ป้องกันแรงดันเกิน (โดยเฉพาะใช้ปั๊ม)
ป้องกันท่อแตก

(3) Union / หน้าแปลนถอดเข้าออกได้
ถอดปั๊ม/วาล์วได้ง่าย
.

---

.

6) จุดที่ต้อง ระวังเป็นพิเศษ

Air vent ถ้าต่ำไป → กลายเป็น น้ำล้น (กาลักน้ำ)

ไม่มี check valve → ปั๊มดูดน้ำย้อนกลับ

ท่อใหญ่แต่เดินท่อไม่ดี → ยังแรงดันน้ำตกได้

ข้อต่อบ้านเก่า → รั่วทันทีเมื่ออัด 2–3 bar

สรุปภาพรวม (เชิงวิศวกรรม)

.
.

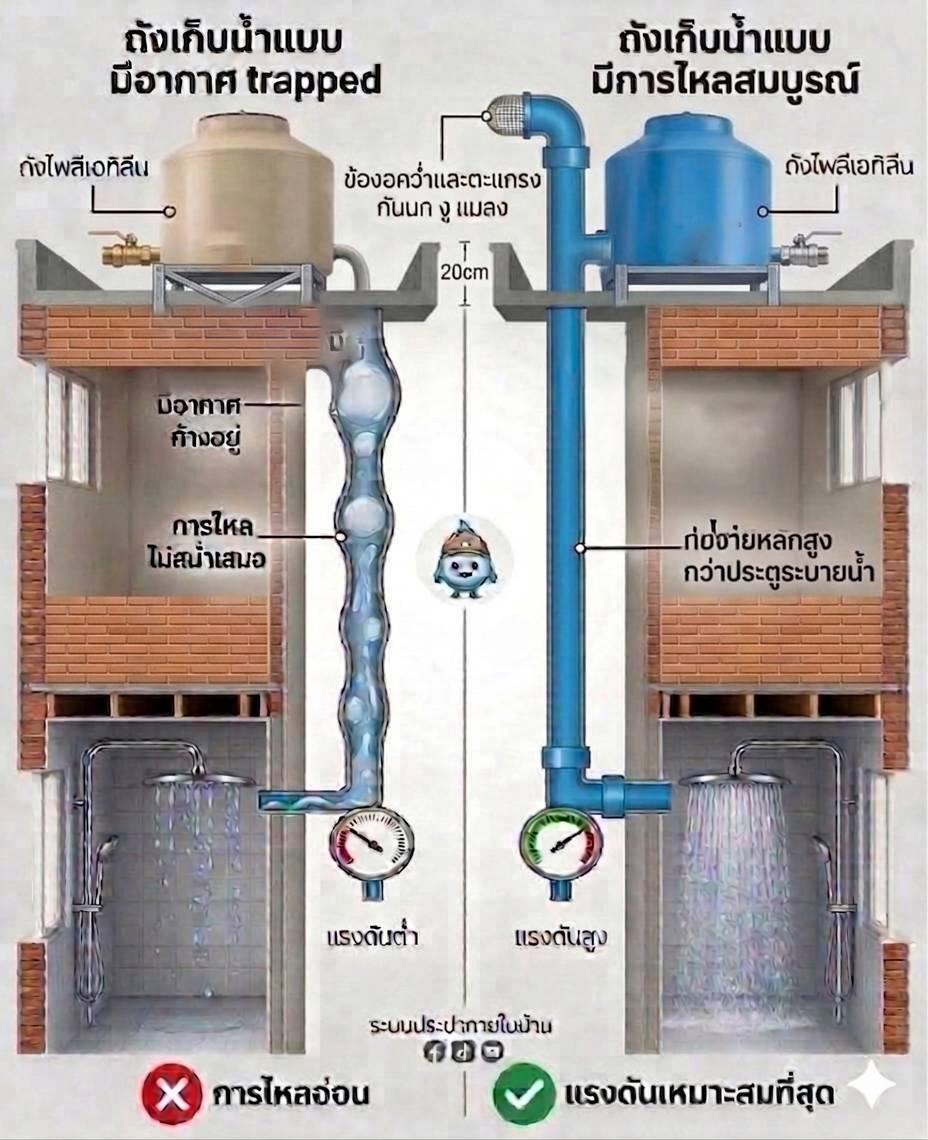

ระบบด้านขวาในภาพคือ

ลด Air Lock

ลด Flow Instability
การไหลของน้ำไม่สม่ำเสมอ

เพิ่ม Effective Pressure
แรงดันน้ำที่มีเสถียรภาพ/ประสิทธิภาพ

ทำให้ระบบเข้าใกล้ → Steady(เสถียร)
Pressurized flow system
ระบบแรงดันการไหลของน้ำ
ซึ่งถือว่า ยกระดับน้ำ
จากระบบแรงโน้มถ่วงธรรมดา → กึ่งระบบแรงดัน
จุดตั้งต้น คือ สูบน้ำใส่ถังอยู่ด้านบน
แล้วปล่อยให้น้ำไหลจากสูงมาต่ำ
.
.

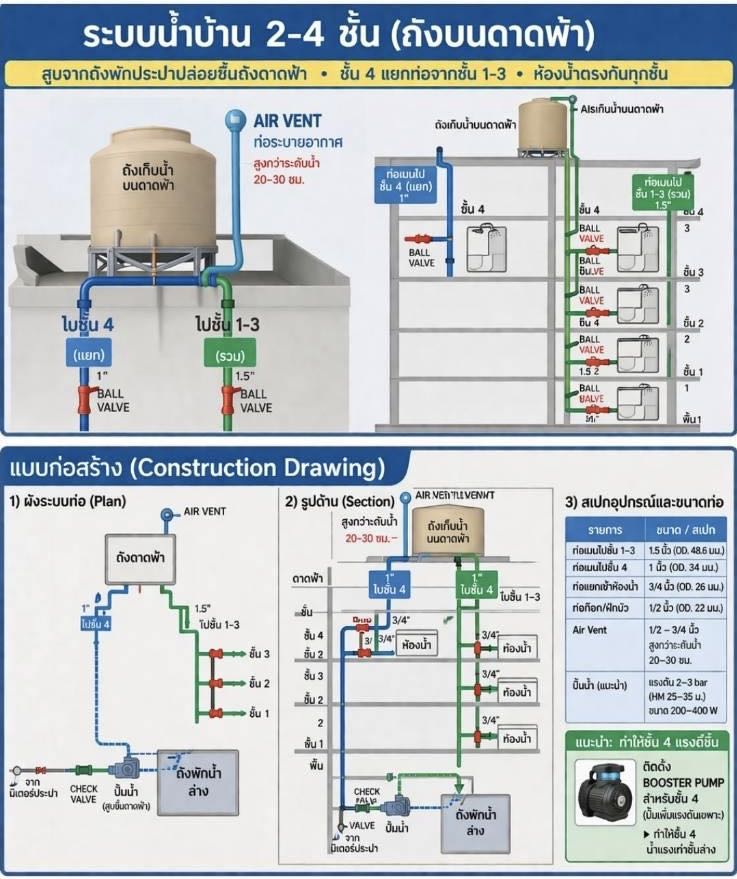

แบบภาพเข้าใจง่าย + แบบก่อสร้างหน้างานจริง

🎨 1) แบบภาพ (Concept Diagram – เข้าใจเร็ว)

ถังดาดฟ้า
Air Vent
ชั้น 4 (แยกท่อ) 1 นิ้ว
ชั้น 1–3 (รวมท่อ)  1.5 นิ้ว

🔎 จุดเด่น

แยกชั้น 4 ออกจากระบบหลัก ✅

ท่อใหญ่เลี้ยงชั้นล่าง ✅

มี Air Vent ไล่อากาศ ✅

🏗️ 2) แบบก่อสร้าง

🔵 Section (มองด้านข้างทั้งอาคาร)


🔧 รายละเอียดหน้างาน (สำคัญมาก)

✅ จุดออกจากถัง

ถัง ── 1" → ชั้น 4
└── 1.5" → ชั้น 1–3

✅ แต่ละชั้น (เหมือนกันหมด) ควรจะมี

ท่อเมน │ [ ประตูน้ำ ] │ 3/4" │ 1/2" (4 หุน)  │ ห้องน้ำ 🚿

✅ ชั้น 4 (ต้องมีเพิ่ม ถ้าอยากได้น้ำแรง)

ท่อจากถัง (1") │ [ ประตูน้ำ ] │
(Booster Pump ปั้มเพิ่มแรงด้น) ⭐ │ 1/2" (4 หุน)   │  ห้องน้ำ 🚿


📏 ระยะและสเปคที่ควรบอกช่าง

🔹 ความสูง Air Vent

สูงกว่าระดับน้ำ: ≥ 20–30 ซม.
ป้องกันการเกิดกาลักน้ำ

🔹 ขนาดท่อ

ท่อน้ำเมนหลัก: 1.5"

ท่อน้ำชั้น 4: 1"

แยกเข้าห้องน้ำ : 3/4"

ก๊อกน้ำ : 1/2" (4 หุน)

ขนาดท่อใหญ่ แล้วค่อย ๆ ลดลงเหลือ 1/2 นิ้ว 4 หุน
สุขภัณฑ์ส่วนใหญ่จะใช้กับขนาดท่อ 4 หุน
น้ำที่ค้างอยู่ภายในท่อใหญ่ เหมือนแก้มลิง
ที่จะค่อย ๆ คายน้ำออกมาให้สม่ำเสมอ
มีน้ำเพียงพอ  ดีกว่า  มีน้ำพร่อง/ไม่เพียงพอ

ในบ้าน ในสวน ต้องการน้ำเยอะ น้ำมาก น้ำพอ
มักจะสะสมน้ำในถังน้ำ สระน้ำ
ส่วนน้ำแรงค่อยแก้ไข ตอนใช้/ทำสปริงเกอร์
.

---

.

⚙️ ตำแหน่งติดตั้งอุปกรณ์จริง

📍 ควรมี:

Check Valve → ก่อนเข้าถังล่าง

Ball Valve → ทุกชั้น

Booster Pump → ชั้น 4 (อาจไม่จำเป็น)

Air Vent → ใกล้ถัง


💡 เทคนิคช่าง (สำคัญมาก)

1) เดินท่อ ตรงที่สุด

หลีกเลี่ยงข้องอ 90° เยอะ ๆ

2) ห้องน้ำซ้อนกัน/แนวเดียวกัน
= ได้เปรียบ เดินท่อ แนวดิ่งตรง
    ลดแรงดันตก

3) เผื่อซ่อม ใส่ Union ใกล้ปั๊ม


🚨 รายการตรวจสอบก่อนทำจริง

✔ แยกชั้น 4 แล้ว ท่อ 1“ นิ้ว

✔ ใช้ท่อ 1.5" สำหรับ 1–3

✔ มี Air Vent

✔ มีประตูน้ำทุกชั้น

✔ เตรียมปั้มเพิ่มแรงดันน้ำชั้น 4
.

วิเคราะห์แรงดันน้ำ

จากที่สูง ~10 เมตร แรงดันน้ำจะได้ ~1 bar
สมมติ บ้าน 4 ชั้น
สูงต่างกันชั้นละ ~3 เมตร (12 เมตร)

แต่ทุกวันนี้มักจะสูง ~ 2.5 เมตร (10 เมตร)
ความสูงของถังน้ำ ~ 1.5 เมตร

บ้านสูง 12 เมตร จะได้แรงดันน้ำ
ชั้น 1 ~1 bar
ชั้น 2 ~0.7 bar
ชั้น 3 ~0.4 bar
ชั้น 4 ~0.2 bar

✅ สรุปสุดท้าย (แบบมืออาชีพ)

ระบบนี้ถ้าทำตามแบบนี้จะได้

💧 น้ำแรงสม่ำเสมอทุกชั้น

💧 ไม่แย่งน้ำกัน

💧 ชั้น 4 ใช้งานได้จริง

💧 ระบบนิ่ง น้ำไม่กระตุก

.
