ปลั๊กสำหรับงานซ่อมไม่ใช่เรื่องใหม่เท่าที่ผมนึกได้ก็เริ่มตั้งแต่ยุคซ่อมทีวีจอแก้วซึ่งใช้ภาคจ่ายไฟแบบสวิชชิ่งยุคแรกๆ ช่างรุ่นครูจะสอนว่าถ้าเจอฟิวส์ขาดห้ามใส่ฟิวส์ตัวใหม่เข้าไปเพราะจะทำให้มันพังมากขึ้นแต่ให้ใช้หลอดใส้คร่อมฟิวส์เอาไว้หากเปิดเครื่องแล้วหลอดไฟสว่างจ้าก็แปลว่าเครื่องช็อต หลักการนี้ใช้กันทั่วไปช่างไทย ช่างฝรั่งก็ใช้เพราะปลอดภัยกว่าจ่ายไฟเข้าเครื่องโดยตรง ต่อมาก็พบว่าการนำหลอดไฟไปบัดกรีแทนฟิวส์มันเสียเวลาจึงได้สร้างปลั๊กที่ต่อหลอดใส้อนุกรมไว้แล้วนำไปเสียบปลั๊กเปิดเครื่องทดสอบได้เลย

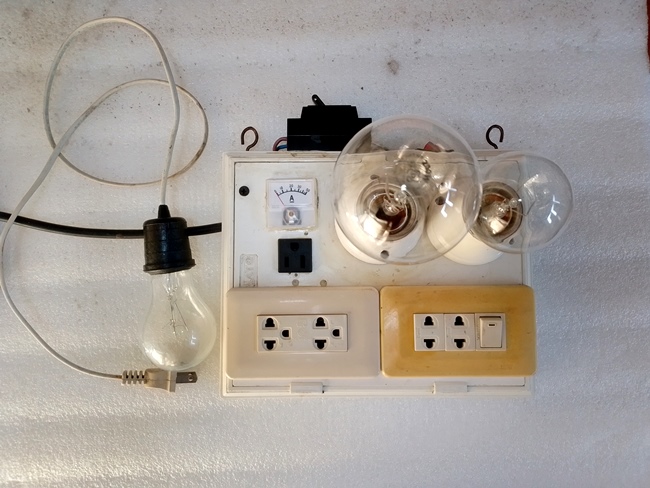

ปลั๊กสำหรับงานซ่อมผมทำขึ้นมาใช้งานนานกว่า 20 ปีแล้วโดยเก็บชิ้นส่วนของเก่าเหลือใช้มาประกอบกัน ด้านหน้ามีเต้ารับ 3 ชุดสีขาว-ครีมซ้ายมือจะเป็นปลั๊กพ่วงปกติ ส่วนเต้ารับด้านขวามือที่เก่าจนเหลืองใช้ปลั๊กแบบญี่ปุ่นจะต่ออนุกรมกับหลอดใส้ ส่วนสีดำเล็กๆ เป็นปลั๊ก US ต่อไปยังหลอดไฟสว่างแสดงผลการเปิด/ปิดปลั๊กที่ต่ออนุกรมหลอดไฟ ปลั๊กซ่อมนี้นอกจากจะใช้ทดสอบภาคจ่ายไฟแล้วผมยังใช้เป็นตัวควบคุมความร้อนหัวแร้งแช่ขนาด 60W ด้วย ส่วนแอมป์มิเตอร์เล็กนั้นใส่ไว้เฉยๆ ใช้งานไม่ได้ ส่วนหลอดใส้ขั้วสายสั้นนั้นมีไว้สำหรับปล่อยประจุไฟฟ้าจากตัวเก็บประจุซึ่งยุคนี้ใช้วงจร Active PFC กันเยอะ วงจรนี้มีไฟ DC แรงดันสูงเกือบ 400V เมื่อนำหลอดใส้ 250V ไปปล่อยประจุหากเป็นตัวเก็บประจุขนาดใหญ่หลอดใส้จะขาดได้ ผมจึงซื้อหลอดใส้ 100W เก็บไว้หลายหลอด
ด้านบนใช้เบรกเกอร์ 1 ตัว สวิทช์ปิดเปิดคู่แบบมีไฟแสดงสถานะ 1 ตัว สวิทช์นี้จะต่อแยกไปยังหลอดไฟแต่ละหลอดจึงเลือกใช้ได้ว่าจะใช้หลอดไฟอนุกรมกับวงจรที่นำมาทดสอบ 1 หรือ 2 หลอดได้ด้วยการเปิดปิดสวิทช์นี้ หลอดไฟที่ใช้ตอนนี้เป็นหลอดขนาด 200 วัตต์ และ 100 วัตต์ บางครั้งผมก็ใช้ 100 วัตต์ หรือ 200 วัตต์ทั้ง 2 หลอดแล้วแต่ความเหมาะสม

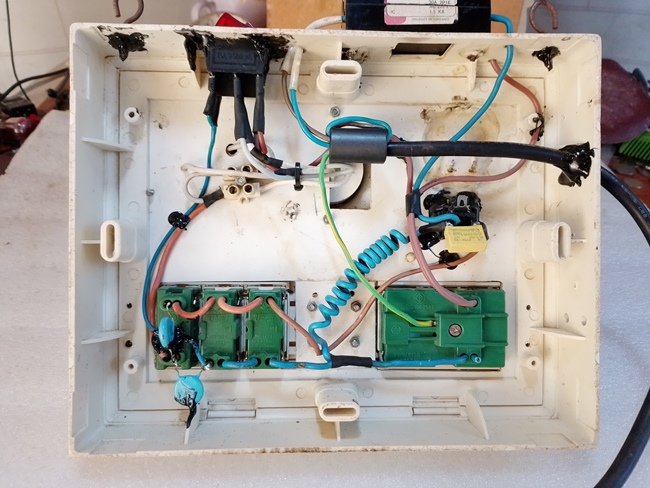

ด้านหลักแสดงการต่อสายจะเห็นว่ามีการใช้ทั้งแท่งเฟอร์ไรต์ตัวเก็บประจุกันสัญญาณรบกวน วาริเตอร์กันไฟกระชาก ทั้งหมดนี้เป็นของเก่าที่ผมได้จาก UPS ก็เลยนำมาใช้ให้เกิดประโยชน์ดีกว่าทิ้งให้เสียของ ปลั๊กนี้ผมแขวนไว้ข้างโต๊ะซ่อมใช้งานสะดวกตอนใช้งานก็ยื่นมือไปปิดเปิดได้โดยไม่ต้องมองใช้งานดีสะดวกดีไม่เจอปัญหาอะไรครับ
ปลั๊กสำหรับงานซ่อม หน้าตาไม่สวยแต่ใช้ดีอ๊อปชั่นเยอะ..
