ต่อสายจาก Microphone Preamp ไปยัง XLR

กระทู้คำถาม

DIY Electronic เครื่องเสียง อิเล็กทรอนิกส์ วิศวกรรมศาสตร์ เครื่องบันทึกเสียง

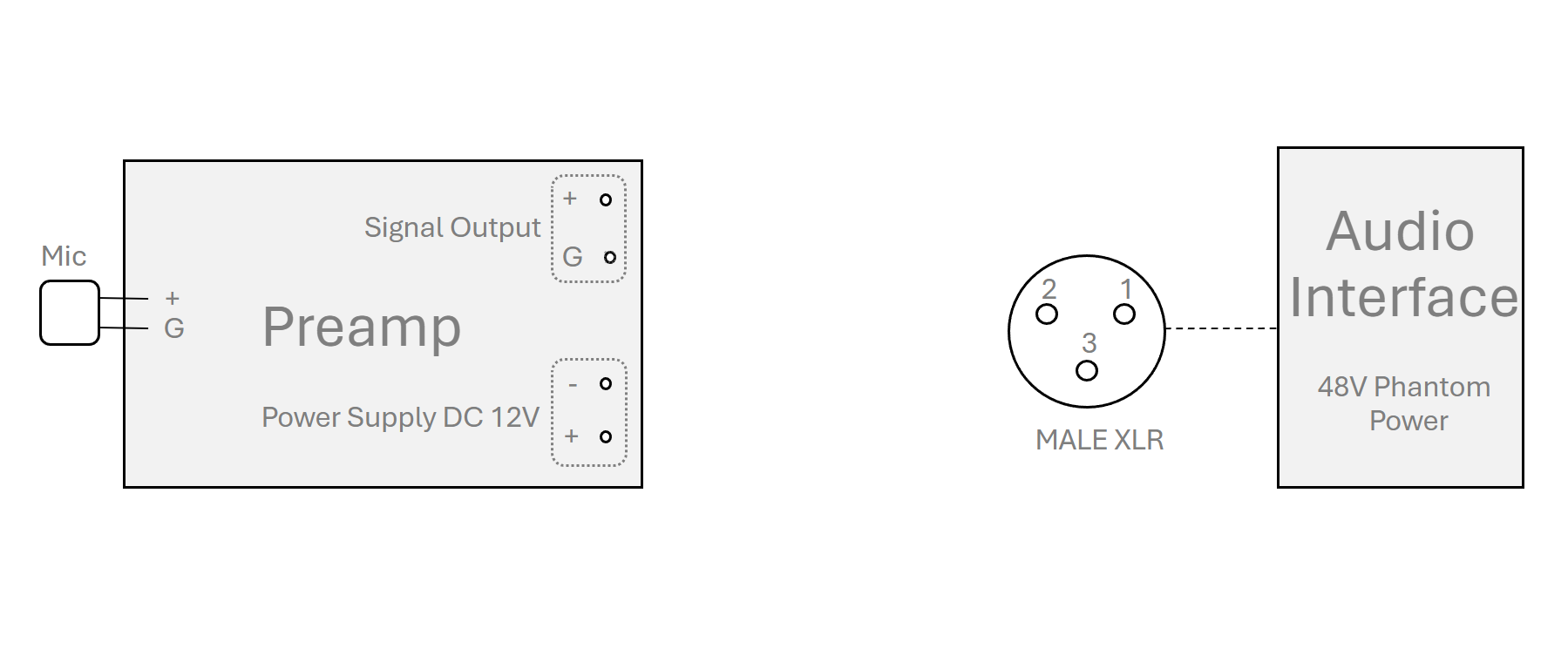

ต้องการต่อสายไฟจาก Microphone Preamp ไปยัง XLR ต้องต่ออย่างไร
ซึ่ง XLR จะต่อไปยัง Audio Interface ที่มี Phantom Power 48V

ถูกใจให้พอยต์

สมาชิกหมายเลข 3451757

คำตอบที่ได้รับเลือกจากเจ้าของกระทู้

ความคิดเห็นที่ 1

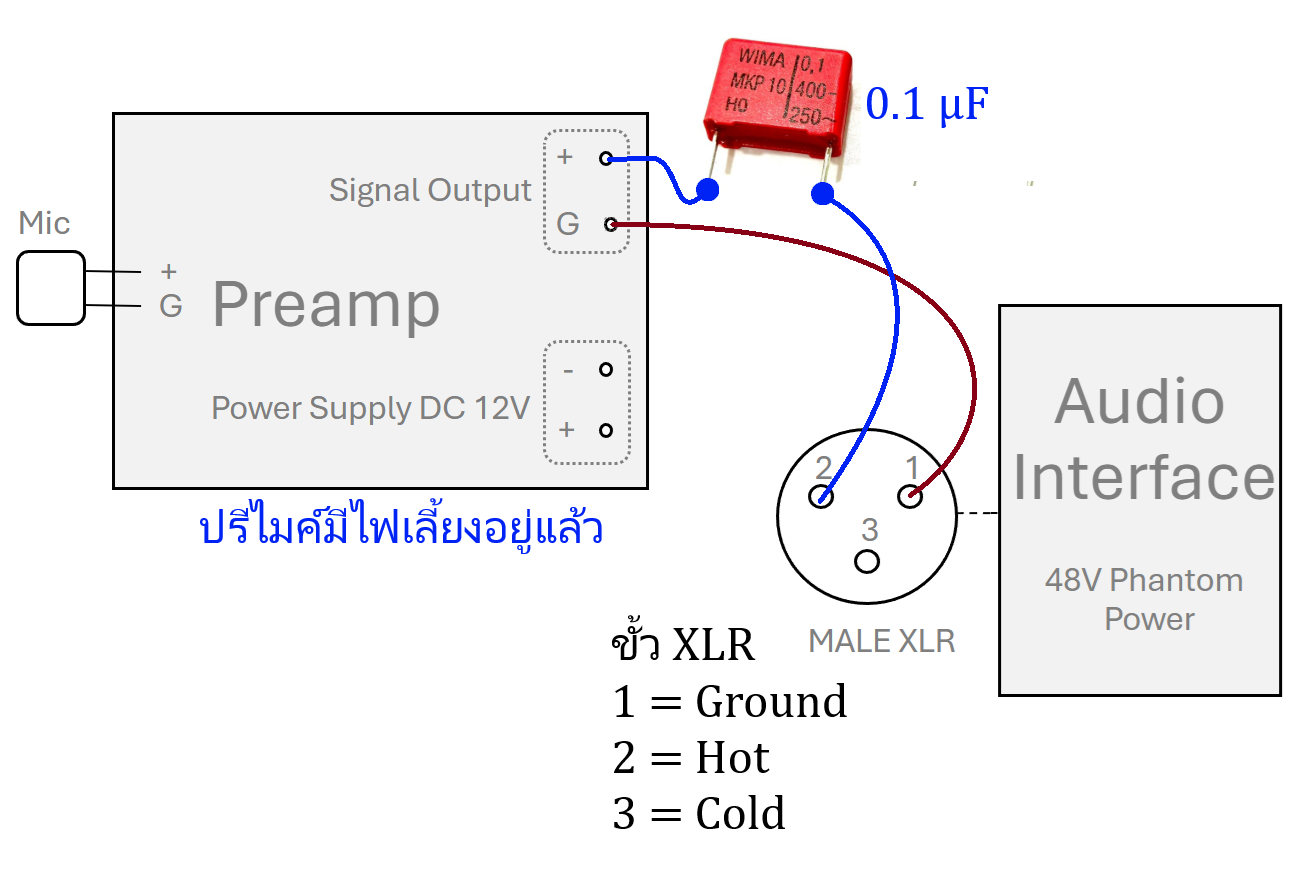

ลองต่อแบบนี้ดูครับ

ก็คือตัวปรีไมโครโฟนมีไฟเลี้ยงอยู่แล้ว ดังนั้นส่วน Phantom Power 48V จึงไม่เกี่ยวข้องด้วย เชื่อมต่อด้วยสายสีน้ำเงินกับน้ำตาลแค่นั้น โดยมี Capacitor 0.1 μF คั่นเพื่อ block ไฟตรง
