ขอเขียนกระทู้เป็นแบบเล่าเรื่องแล้วกันครับ, ยาวๆหน่อย + ความเห็นส่วนตัว

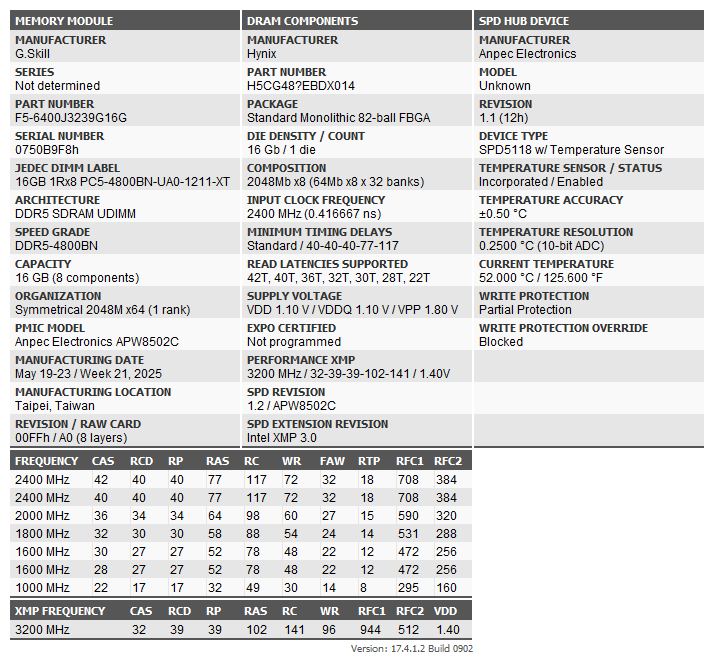

มาดูสเปคก่อน

PART NUMBER : F5-6400J3239G16X2-TZ5RK
XMP : DDR5-6400 CL32-39-39-102 @ 1.40V, ไม่ Support EXPO
Hynix 16Gb M-die, 16GB 1Rx8 - Single Rank, 8 chips

SYSTEM BUILD :
CPU : AMD - Ryzen 7 7800X3D
CPU COOLER : Ocypus - Iota L36 BK
MB : ASRock - B650M PG Lightning
BIOS : V3.50, AGESA - 1.2.0.3g
RAM : G.Skill - Trident Z5 RGB, F5-6400J3239G16GX2-TZ5RK
RAM COOLER : JONSBO - NF-2 ARGB
GPU : ASRock - RX 9070 XT Taichi 16GB OC
PSU : NZXT - C850 Gold ATX 3.1

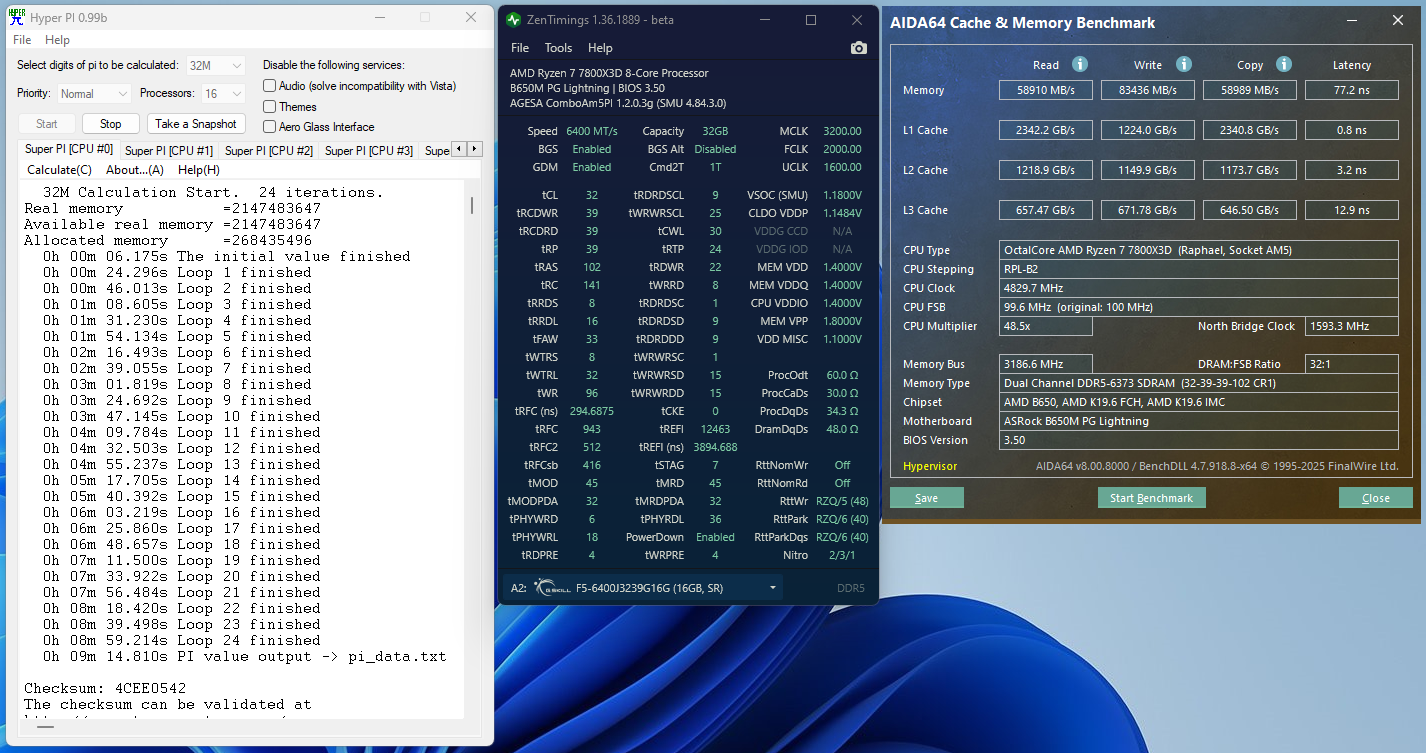

#1 - 6400Mhz, CL32-39-39-102 @ 1.40V (XMP-Profile), UCLK:MCLK - 1:2 (1600:3200), FCLK-2000, PBO-Auto - 2723 / 15176
เปิด XMP ตามปกติ

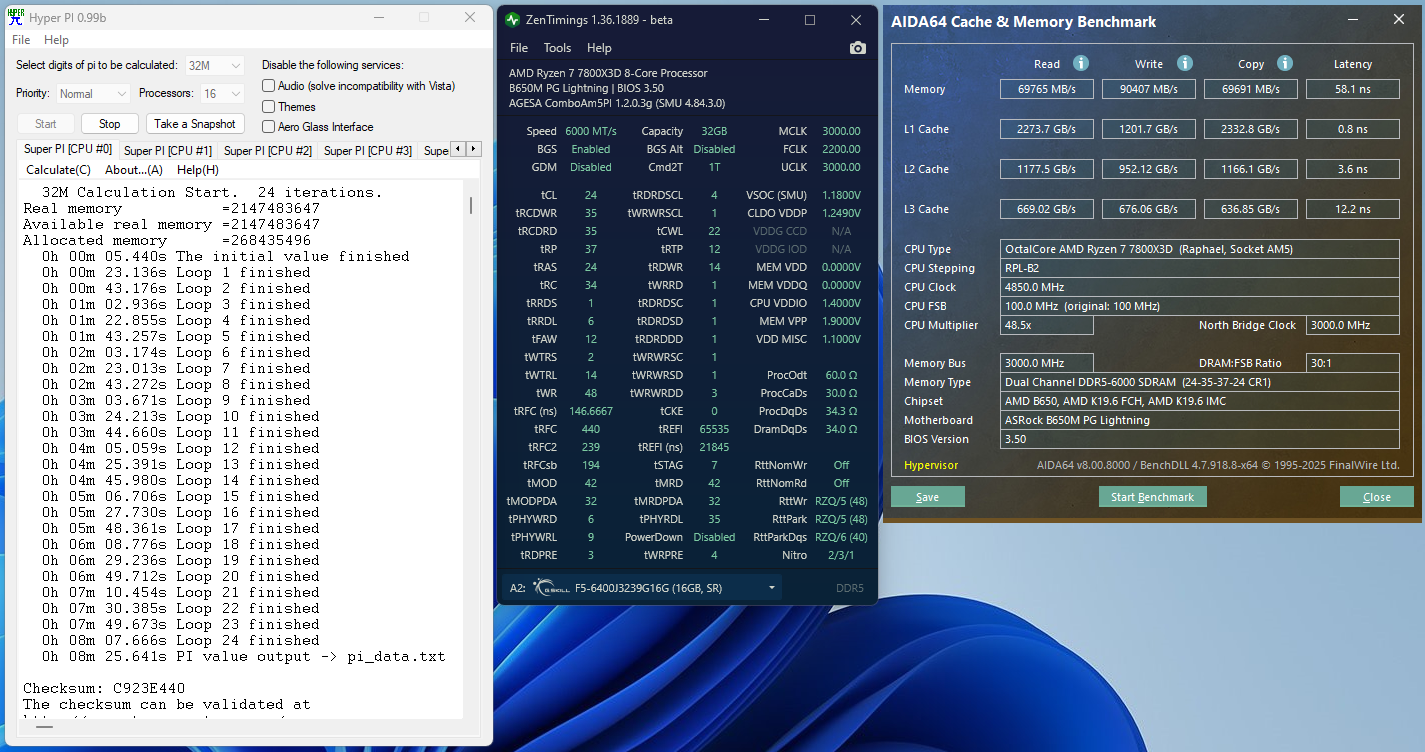

#2 - 6200Mhz, CL32-39-39-102 @ 1.40V (XMP-Profile), UCLK:MCLK - 1:1 (3200:3200), FCLK-2000, PBO-Auto - 2724 / 15378
CPU ของผมวิ่ง UCLK:MCLK - 1:1 ที่ 6400Mhz ไม่ได้, เลยต้องวิ่งที่ 6200Mhz แทน






[Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้

จริงๆ ติดอยู่ตรงนี้นานมาก ลองทั้งคลาย Timing หมดทุกตัวอย่างมีเหตุผล ก็แล้ว,
อัดไฟ ก็หมดทุกค่าก็แล้ว, เปลี่ยน Version BIOS ที่ใช้, ผลลัพธ์ที่ได้คือมันตายสุ่มมาก
บางทีรอบแรกวิ่งไปได้ 17 ชม., 7 ชม. ยังไม่ตายด้วยนะ, เทสใหม่ตายภายใน 2 ชม., 3 ชม., 1/2 ชม., แล้วก็จะกลับมาวิ่งผ่านได้ใหม่
ตอนแรกนึกว่าเป็นที่ BIOS, เลยลองใช้ BIOS รุ่นอื่น AGESA ตัวอื่น, อาการออกมาเหมือนเดิมเป๊ะ เลยคิดว่าไม่ใช่ BIOS ละ,
เหลือแต่ VSOC แต่ก็เพิ่มจนสุด จนบอร์ดล็อคค่าไฟแล้ว, เลยทำให้นึกถึง Load-Line Calibration ของ VSOC,
(เคยมีกรณีที่เพิ่ม VSOC ไปสูงมากแล้ว CPU ไหม้, AGESA - 1.0.0.7 ขึ้นไปจะโดนล็อคค่าไฟ VSOC ที่ 1.3V)
คือพยายามจะเพิ่ม VSOC มันให้สูงที่สุดเท่าที่บอร์ดจะให้, จากเดิมที่ชดเชยแรงดันไฟ Level ต่ำสุดก็ค่อยๆไล่ เทสขึ้นมา
จากเดิมที่ใช้อยู่ Level 3, ก็ขยับมาเทสที่ Level 2 ก็ยังไม่ผ่าน, ขยับมาเทสที่ Level 1 ก็ยังไม่ผ่านแต่
มีแนวโน้มว่า TestMem5 จะเทสผ่าน 3 ชม. ได้มากขึ้น, แต่โดยรวมก็ยังไม่เสถียรอยู่ดี
รุ่น BIOS ที่ลอง : V4.03, V3.50, V3.20, V2.10, V1.27
ตอนไล่กด Sub-Timings เฉพาะที่ 6400MHz, มีแนวโน้มว่า BIOS จะไม่กลับไปเสถียรที่ Sub-Timings ที่เคยเสถียร
หลังจากที่กด Sub-Timings ลึกเกินไป แล้วไม่เสถียร, ต้องทำการ Flash BIOS ใหม่ถึงจะกลับมาเสถียร

[Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้บันทึกกันลืม : วิธีการทดสอบว่า UMC สามารถวิ่งที่ 6400Mhz ได้
Flash BIOS ใหม่, AGESA 1.2.0.3 รุ่นย่อยอะไรก็ได้, ลองรัน TestMem5 3 ชม., 3 รอบ,
รันครบ 3 ชม. ให้ Shutdown แล้วเปิดคอมขึ้นมาใหม่, แล้วรันรอบถัดไป
ใช้ค่า Sub-Timings ที่หลวมพอที่คิดว่าจะสามารถรันผ่านได้, แต่ก็ต้องแน่นพอที่จะได้ Performance ที่สูงขึ้น
ปิด iGPU, ปิด Memory Context Restore, ปิด Power Down Mode, ปิด Fast Boot
ถ้าตายภายใน 3 รอบ, ให้หยุด UMC มันวิ่งไม่ไหว, ไม่ต้องทำให้ยาก ไม่มีแนวคิด Cold Boot / Warm Boot,
ถ้าอยากลองมากกว่านี้ ให้ลองใช้ BIOS รุ่นอื่นๆ ก็ได้ แต่เท่าที่ลองคือไม่มีแนวโน้มที่จะได้ ยิ่ง AGESA ต่ำ, แนวโน้มจะยิ่งแย่ลง
เพราะ Feature ของตัว AGESA เองที่มันลดลง, ตาม Version ที่ลดลง ตัวอย่าง
ที่ V2.10 : ไม่มี VDDCR SOC Load-Line Calibration
ที่ V1.27 : ถูกล็อค DRAM VDD ที่ 1.43V


ทิ้งท้าย
แนวคิดการ Overclock Ram บน AMD DDR4, DDR5 คล้ายกัน
ถ้าจะ Overclock RAM DDR5 สามารถอ่าน Guide การ Overclock RAM DDR4 ได้
ค่าไฟที่มีใน BIOS ของ RAM DDR5 มีเหมือนกับ ค่าไฟที่มีใน BIOS ของ RAM DDR4, บวกเพิ่ม 2 ตัว
สเกลของค่าไฟสามารถใช้ของ DDR4 ได้, แต่เพื่อ Performance ที่ดีขึ้น, ควรจะปรับค่าไฟบางค่าให้สูงขึ้น
ค่าที่ปลอดภัยของ DRAM VDD <= 1.60V, ไฟสูงใช้ได้แค่ชั่วคราวเท่านั้น
[Spoil] คลิกเพื่อดูข้อความที่ซ่อนไว้

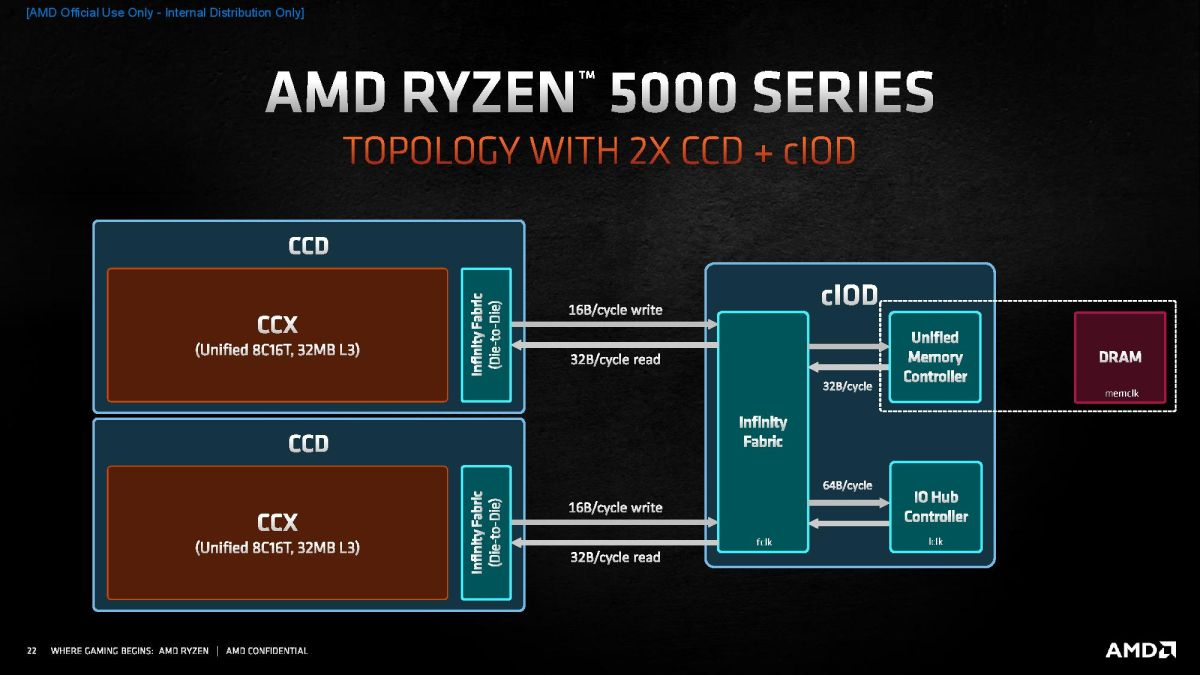

Ryzen 5000 Series

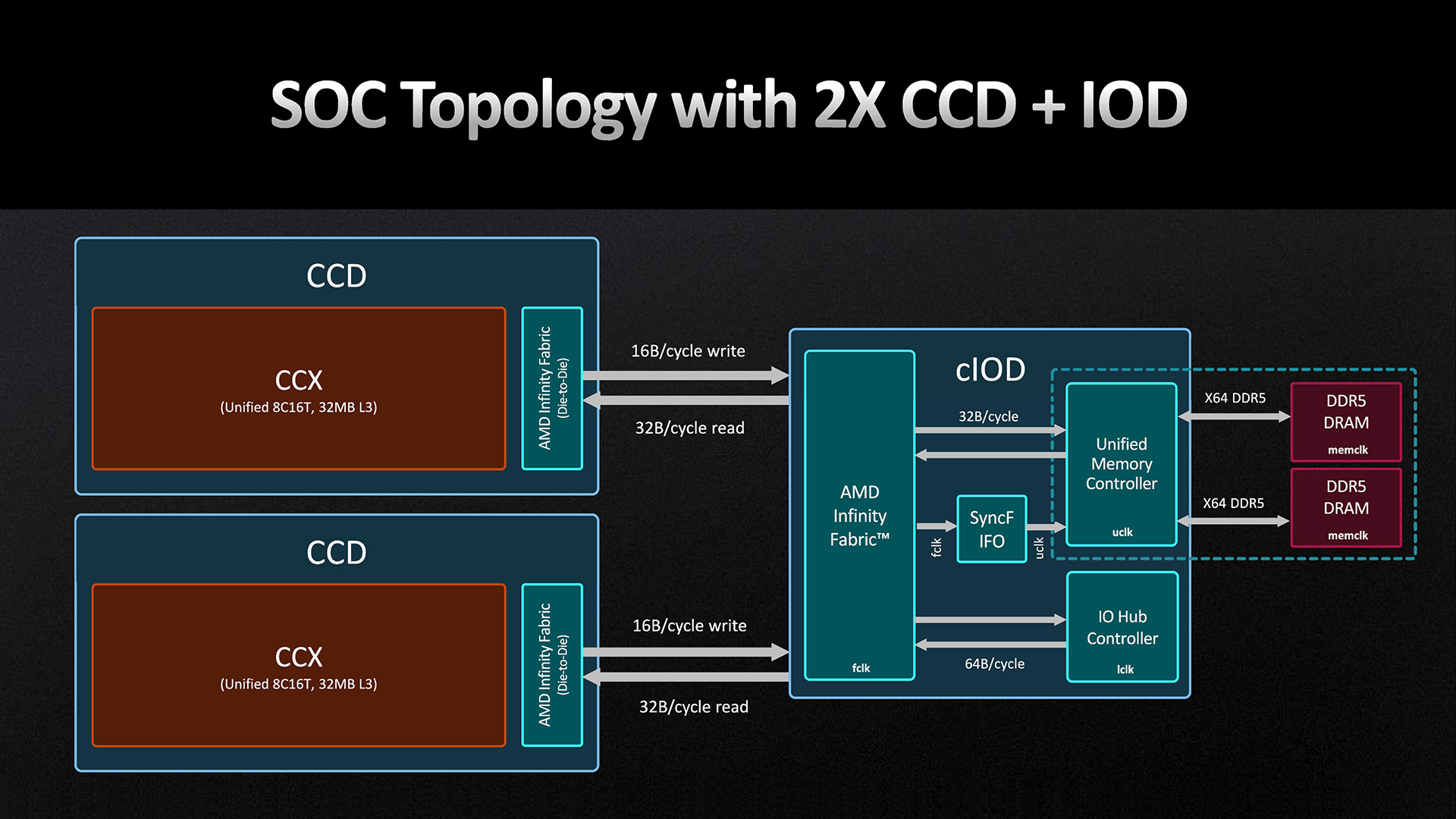

Ryzen 7000 / 9000 Series

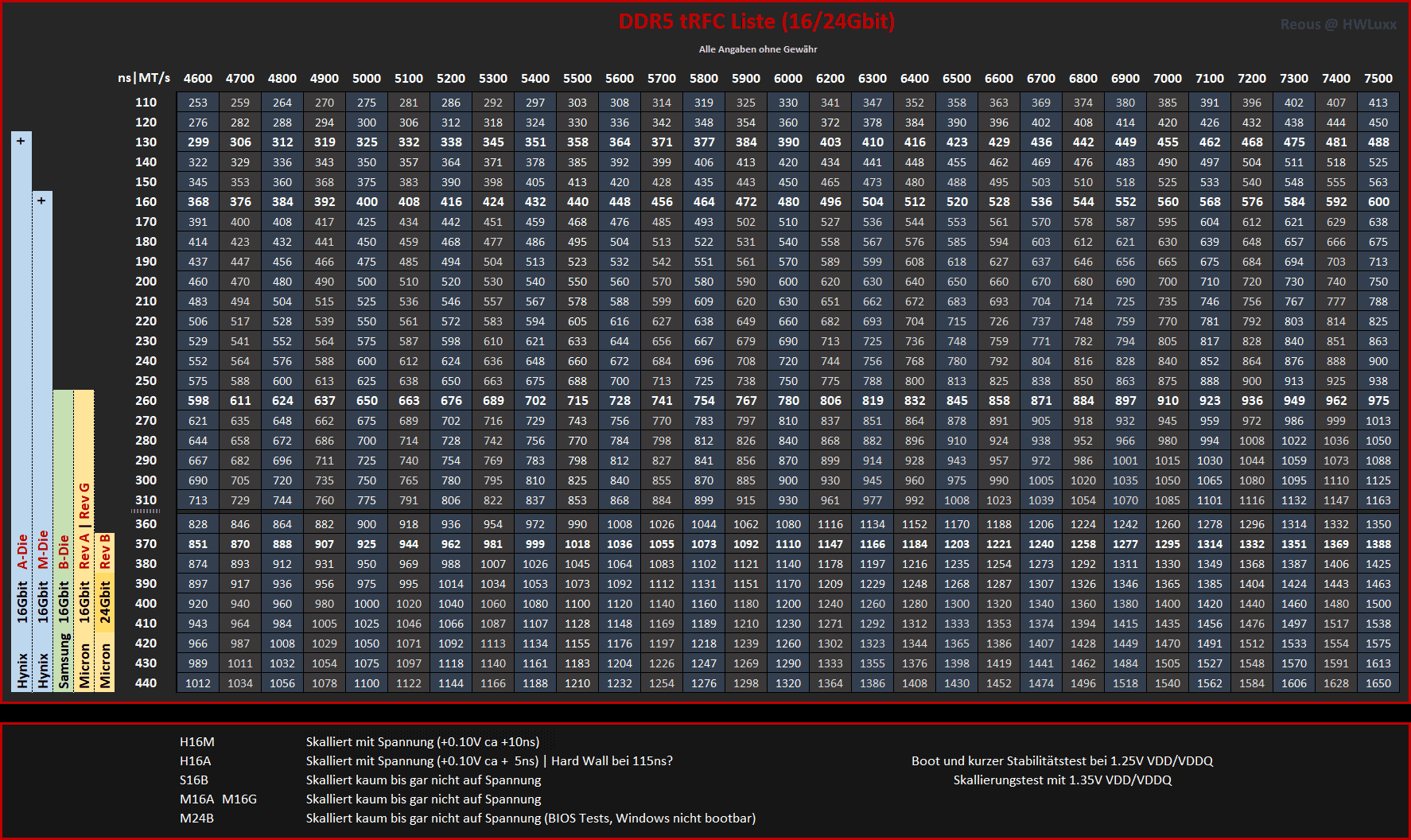

ค่า tRFC ที่เป็นไปได้ของชิพแรมแต่ละรุ่น, ที่ RAM speed ที่แตกต่างกัน (ใช้ประมาณเอา)

ถ้าจะทำ STATIC_OC_CPU + OC_RAM ร่วมกัน, การทำ Stress Test แนะนำให้ใช้ y-cruncher หรือ Prime95 ไปเลย,
ผมสามารถรัน OCCT (CPU+RAM) 24ชม. ได้, แต่ Prime95 (Blend) ตายภายใน 2ชม.
สำหรับ Stress Test เฉพาะแรม, สำหรับ Windows - TestMem5 (Config-Extreme) ดีสุด,
ผมสามารถรัน OCCT (RAM) กดจนมิด 72ชม. ได้, แต่ Memtest86+ ตายภายใน 5นาที.
ผมสามารถรัน Memtest86+ ตายภายใน 13ชม., แต่ TestMem5 ตายภายใน 1/2ชม.
สำหรับ Linux - y-cruncher, Prime95
สำหรับการหาค่าไฟ PBO, Curve Optimizer, สำหรับ Windows - CoreCycler
สำหรับ Linux - OCCT (CPU - Core Cycling), อย่าใช้เลยเสียเวลา

Backup Windows ไว้ด้วยก่อน Overclock RAM, การ BSOD บ่อยๆทำให้ Windows เอ๋อได
ถ้าระหว่างปรับไฟถ้าเจอว่ามีอาการ Bandwidth ตก, ให้ทำการ Flash BIOS ใหม่,
Windows Update สามารถทำให้คะแนน Benchmark เปลี่ยนได้
แรมคู่นี้ปลด UCLK:MCLK - 1:2, วิ่งเสถียรสูงสุดได้แค่ 6600Mhz, ถึง Windows 6800Mhz
