🌐ภาพทดสอบโทรทัศน์ "PM5544" ในตำนาน ถูกใช้งานแพร่หลายที่สุดในโลก รวมถึงสถานีโทรทัศน์ในประเทศไทย ในยุคส่งสัญญาณแบบอนาล็อก
📺
มันไม่ได้มีไว้แค่โชว์เพื่อให้รู้ว่าสถานียังเปิดอยู่ แต่มันคือ เครื่องมือวัดประสิทธิภาพ ของเครื่องรับโทรทัศน์และระบบส่งสัญญาณ โดยแต่ละส่วนมีความหมายดังนี้

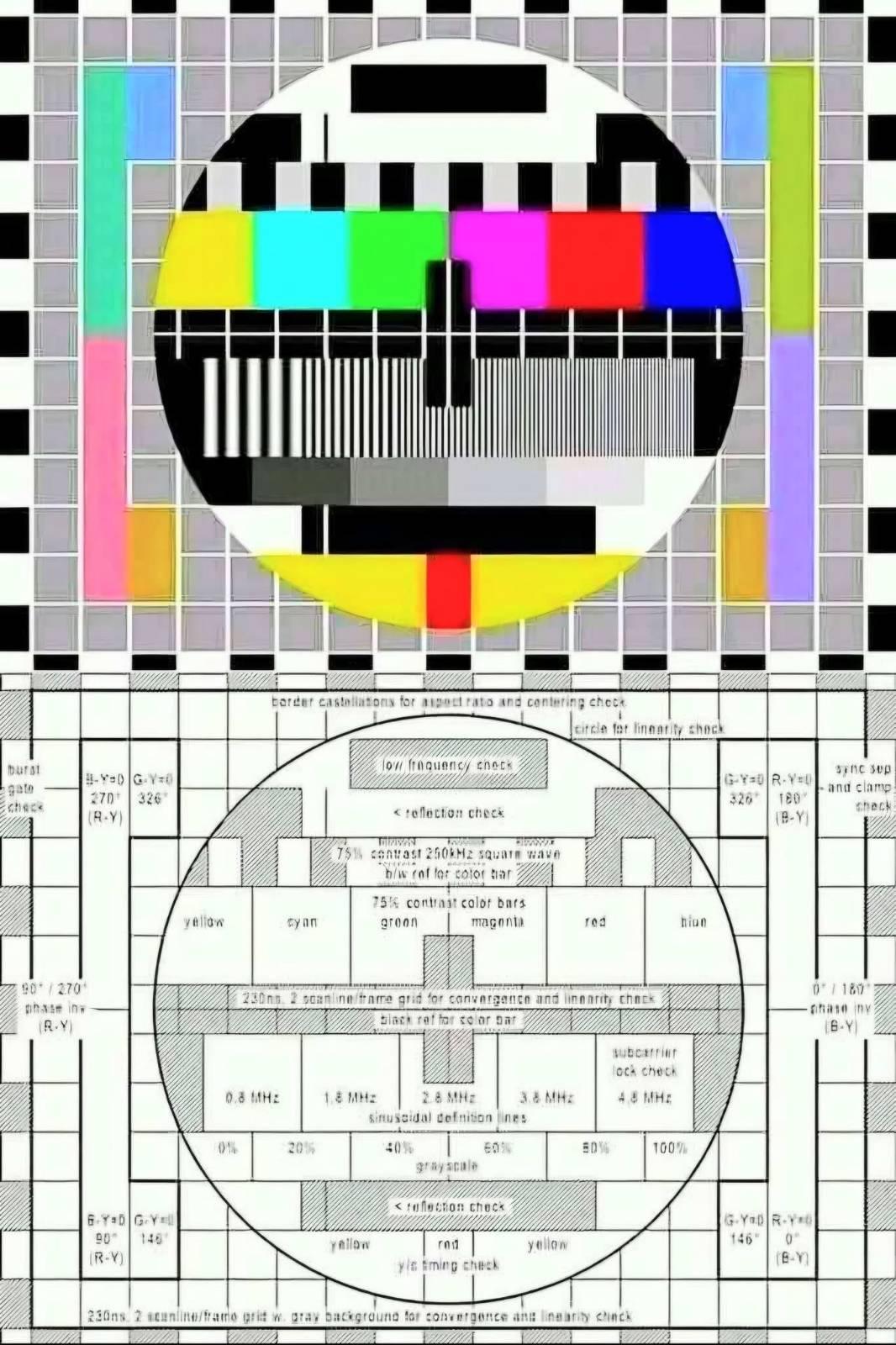

ส่วนประกอบสำคัญของ PM5544
1. วงกลมขนาดใหญ่ (The Large Circle)
หน้าที่ ใช้ตรวจสอบ Linearity (ความสมมาตรทางเรขาคณิต)
วิธีเช็ค หากวงกลมบนหน้าจอเบี้ยว เป็นรูปไข่ หรือโย้ไปด้านใดด้านหนึ่ง แสดงว่าการปรับตั้งค่าหน้าจอโทรทัศน์เครื่องนั้นผิดเพี้ยนไป
2. ตารางหมากรุกด้านหลัง (Background Grid)
หน้าที่ ใช้เช็ค Convergence (การรวมแสง)
วิธีเช็ค เส้นสีขาวบนพื้นเทาต้องตัดกันเป็นมุมฉากและคมชัด หากเห็นสีเหลื่อม (เช่น มีขอบรุ้งแดงหรือน้ำเงินโผล่ออกมาตามเส้น) แสดงว่าปืนอิเล็กตรอนในจอ CRT ยิงแสงออกมาไม่ตรงจุดเดียวกัน
3. แถบสี (Color Bars)
หน้าที่ ตรวจสอบ ความถูกต้องของสี (Hue and Saturation)
วิธีเช็ค แถบสีมาตรฐาน (เหลือง, ฟ้า, เขียว, ชมพู, แดง, น้ำเงิน) จะต้องมีความสว่างและเฉดสีที่ถูกต้องตามค่ามาตรฐานการส่งสัญญาณแบบ PAL
4. แถบความถี่ (Definition Lines Multiburst)
หน้าที่ ตรวจสอบ ความละเอียด (Resolution)
รายละเอียด คุณจะเห็นขีดแนวตั้งที่มีความถี่ต่างกัน (0.8 MHz ถึง 4.8 MHz)
ถ้าเครื่องรับสัญญาณได้ดี จะต้องเห็นเส้นแนวตั้งในช่องที่แคบที่สุด (4.8 MHz) แยกจากกันอย่างชัดเจน
ถ้าภาพเบลอ เส้นเหล่านี้จะกลายเป็นแถบสีเทาเนื้อเดียว
5. บันไดสีเทา (Grayscale)
หน้าที่ ตรวจสอบ Contrast และ Brightness
วิธีเช็ค ต้องมองเห็นความแตกต่างของแถบสีเทาทั้ง 6 ระดับ (ตั้งแต่ 0% ไปจนถึง 100% สีขาว) หากแยกแยะไม่ได้ แสดงว่าตั้งค่าความสว่างหรือคอนทราสต์ผิดไป
6. เส้นกากบาทตรงกลาง (Center Cross)
หน้าที่ ใช้จัดตำแหน่งภาพให้อยู่ กึ่งกลางจอ (Centering) พอดี
⁉️ทำไมเราถึงไม่ค่อยเห็นภาพนี้แล้ว
🖥
การเปลี่ยนผ่านสู่ทีวีดิจิทัล ระบบดิจิทัลไม่มีปัญหาเรื่องสัญญาณรบกวน (Snow) หรือภาพเบี้ยวแบบอนาล็อก ภาพจะ "ติด" หรือ "ดับ" ไปเลย
ปัจจุบันสถานีส่วนใหญ่มีรายการหรือโฆษณาวิ่งตลอดเวลา จึงไม่มีช่วงว่างให้ส่งภาพทดสอบ
จอ LCD/OLED ในปัจจุบันมีความเที่ยงตรงทางเรขาคณิตสูงมาก ไม่จำเป็นต้องใช้การปรับจูนด้วยตาเปล่าเหมือนจอหลังเต่า (CRT) สมัยก่อน
📢เกร็ดน่ารู้
ในประเทศไทย ช่อง 7 สี เคยใช้ภาพทดสอบนี้เป็นเวลานาน และมักจะมีเสียงเพลงบรรเลงหรือเสียงความถี่ 1kHz (เสียง "ตื๊ด" ยาวๆ) ประกอบไปด้วย เพื่อให้ช่างเทคนิคใช้เช็คระดับความดังของเสียง
