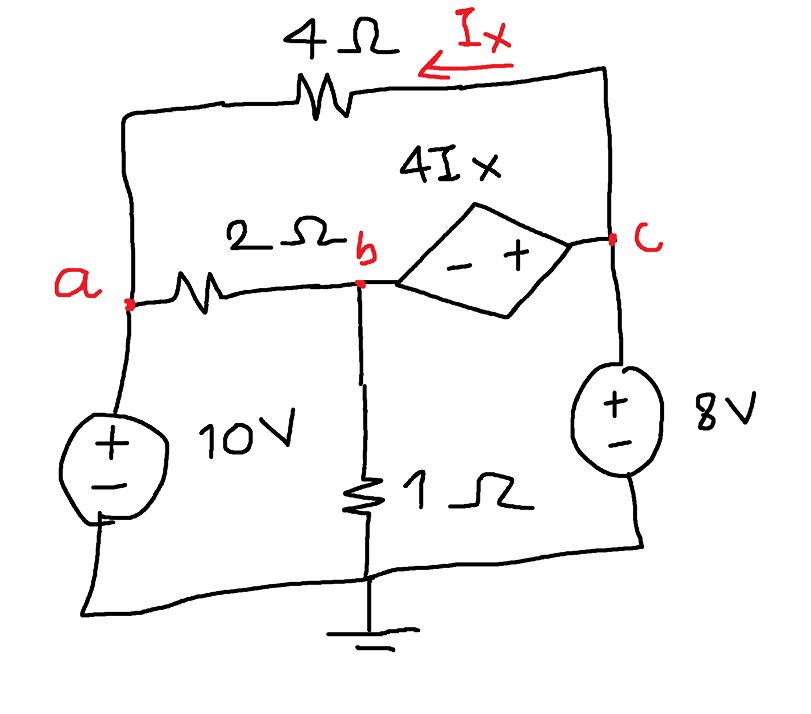

โจทย์ถามหา Vb
รู้อัตโนมัตเลยว่า Va = 10 Vc = 8
ผมใช้วิธี nodal method แล้วผมก็ตั้งสมการ supernode b+c ซึ่งครอบ dependent sources กับ ตัว 8V
จากนั้นตั้ง สมการได้ (-1/4-1/2)Va + (1/2+1)Vb + (1/4)Vc = 0
(ตรงนี้ผมไม่ได้ใช้ สมการข้างใน supernode Vb - Vc = -4Ix ) เพราะผมรู้ค่า Vc แล้วเลยไม่คิดจะใช้
พอแทนค่า Va = 10 Vc = 8 ลงไปในสมการ KCL supernode b+c แล้วได้ Vb = 11/3
ซึ่งผิดกับเฉลยที่ตอบ Vb = 10
เลยอยากรู้ว่าอะไรเป็นข้อผิดพลาดครับ ทำไมถึงแทนค่า Va Vc ลงไปตรงๆไม่ได้
ขอบคุณครับ
