สอบถามการต่อวงจรแมกเนติก+โอเวอร์โหลดควบคุมมอเตอร์ 1 เฟส ครับ..

ระบบประปาหมู่บ้านพังเนื่องจากไฟตกเหลือแรงดัน 100 โวลต์นานหลายชั่วโมงไม่มีคนไปปิดทำให้แมกเนติก คอนแทคเตอร์ไหม้ในตำบลนี้พังไป 3 หมู่บ้าน  กรรมการได้ซื้อตัวใหม่มาแล้วเรียกให้ผมไปต่อสาย  เมื่อผมเปิดตู้คอนโทรลก็พบว่าช่างคนเก่าต่อสายไฟไว้มั่วมากคือใช้แต่ตัวเมนเบรกเกอร์และแมกเนติกเท่านั้นทั้งที่ในกล่องคอนโทรลมีโอเวอร์โหลด มีฟิวส์ป้องกันครบถ้วนแต่มีไว้ประดับตู้เฉยๆ ไม่ได้ต่อใช้งาน  ตอนนี้ผมต่อใช้งานครบทุกชิ้นแล้วเนื่องจากผมไม่ได้เรียนไฟฟ้ากำลังก็เลยต่อให้ใช้งานได้ตามแบบของผมไป  วันหลังจะซื้อหางปลา ซื้อไฟแสดงสถานะ และสายไฟจั๊มขนาดมาตรฐานมาใส่ให้ครบแล้วจะแก้ต่อวงจรให้เป็นไปตามมาตรฐานต่อไป

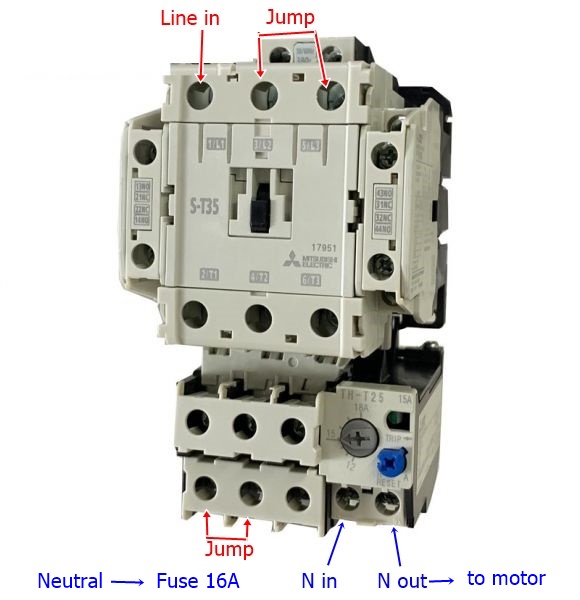

ตอนนี้ผมต่อตามรูปนี้ก็ใช้งานได้ทั้งระบบลูกลอยอัตโนมัติและระบบแมนนอล ปัญหาก็คือผมไม่รู้ว่ามาตรฐานกำหนดไว้อย่างไร ผมดูตัวอย่างการต่อวงจรจาก Youtube หลายคลิปการต่อแต่ละคนไม่เหมือนกันเลย   จึงมาตั้งกระทู้ถามเพื่อนสมาชิกขอคำแนะนำ  ขอบคุณครับ...
