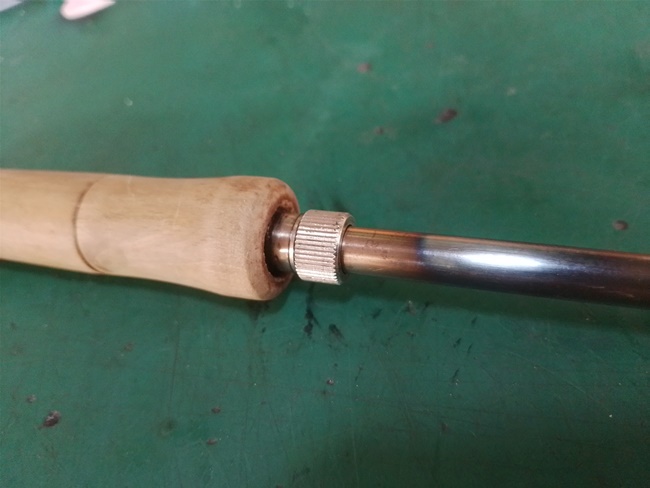

ผมเคยตั้งกระทู้เกี่ยวกับการนำด้ามหัวแร้งเก่าของพ่อที่เสียแล้วมาดัดแปลงใช้งานใหม่ ด้ามหัวแร้งนี้ทำจากไม้เมื่อขัดด้วยกระดาษทรายแล้วทากาวร้อนรอให้แห้งแล้วขัดออกให้เรียบได้ผิวไม้ที่สวยงามเรียบเนียนดีมาก หลังจากที่ซื้อปลอก+ปลายและไส้เซรามิคขนาด 40W มาใส่ใช้งานมาประมาณ 3 เดือนพบปัญหาคือหัวแร้งร้อนเกินไปต้องคอยปิดเปิดสวิทช์ไฟให้ความร้อนลดลงซึ่งไม่สะดวก วันนี้ผมก็เลยทำเป็นสวิทช์ปรับระดับความร้อนหัวแร้งซึ่งจะทำให้หัวแร้งแช่ระดับความร้อนเดียวกลายเป็นหัวแร้งแช่ปรับระดับความร้อน 2 ระดับด้วยวิธีการง่ายๆ ครับ

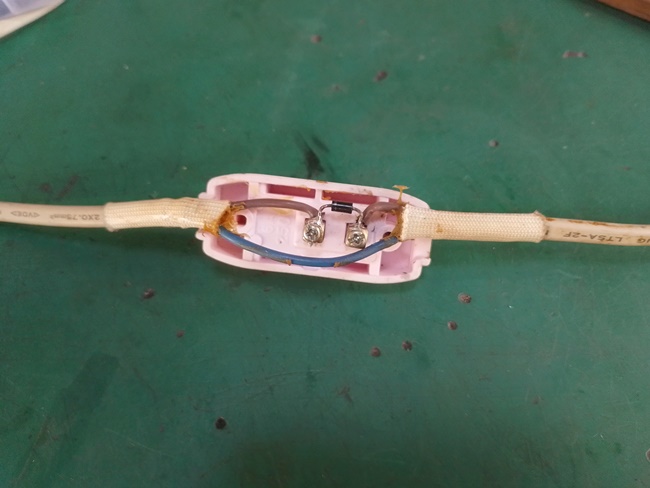

วิธีการของผมคือใช้ได้โอด 1 ตัวทำงานร่วมกับสวิทช์กลางทางง่ายๆ เท่านี้เอง โดยให้เลือกใช้ไดโอดเบอร์ที่ทนแรงดันสูงๆ ก็ใช้ได้แล้ว ผมใช้เบอร์ 1N4007 รองรับแรงดัน 1000 V. กระแส 1 A. ไดโอดตัวนี้ไม่ได้ซื้อผมถอดออกมาจากไม้ตียุงที่เสียแล้ว เมื่อได้ไดโอดมาผมก็นำมาบัดกรีคร่อมสวิทช์ปิด/เปิดกลางทาง เมื่อปิดสวิทช์แรงดันไฟจะลดลงครึ่งหนึ่งเพราะไฟฟ้าจะไหลผ่านไดโอดซึ่งไดโอดจะนำกระแสซีกเดียวแต่เมื่อเปิดสวิทช์ได้โอดก็จะไม่ทำงานไฟฟ้าจะไหลผ่านคอนเน็คเตอร์ภายในสวิทช์แทนแรงดันไฟฟ้าก็จะเต็มที่ หลักการนี้หัวแร้งปรับระดับความร้อนราคาถูกทั่วไปนำมาใช้นานหลายปีแล้วจึงนำมาใช้ได้อย่างปลอดภัย
สาเหตุที่ต้องแก้ไขคือไม้นำความร้อนดีกว่าพลาสติกเมื่อเสียบหัวแร้งนานๆ ด้ามจะร้อน แม้จะไม่ร้อนมากคือยังจับต้องได้แต่ก็รู้สึกร้อนกว่าด้ามหัวแร้งที่ทำจากพลาสติก ความร้อนทำให้มีกลิ่นเหม็นไหม้นอกจากนี้ความร้อนที่สูงเกินไปเมื่อนำไปบัดกรีบนแผ่น PCB จะทำให้เกิดความเสียหายได้ต้องคอยถอดปลั๊กเสียบปลั๊กเพื่อให้ระดับความร้อนพอเหมาะซึ่งไม่สะดวก

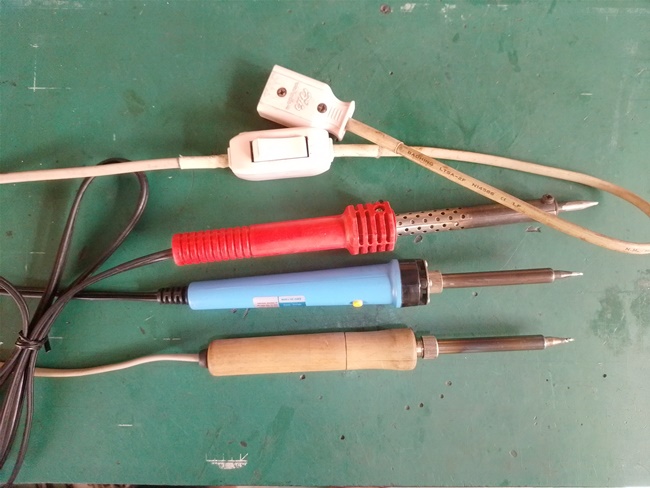

สวิทช์ปิดเปิดกลางทางนี้ผมไม่ได้ติดตั้งที่สายไฟของหัวแร้งโดยตรงแต่ติดตั้งที่สายพ่วง ทำแบบนี้การใช้งานจะสะดวกยึดหยุ่นที่สุดสายพ่วงไฟเส้นเดียวนำไปใช้กับหัวแร้งหลายด้าม ในรูปมีหัวแร้ง 3 ด้าม ด้ามแดงหัวแร้งขนด 60 วัตต์ เมื่อใช้ร่วมกับสายพ่วงนี้จะกลายเป็นหัวแร้ง 30/60 วัตต์ หัวแร้งอีก 2 ด้ามเป็นขนาด 40 วัตต์ เมื่อใช้งานร่วมกับสายพ่วงนี้ก็จะกลายเป็นหัวแร้ง 20/40 วัตต์ หัวแร้งตัวกลางมีไดโอดต่อคร่อมสวิทช์ปรับระดับได้อยู่แล้วก็นำมาใช้กับสายพ่วงนี้ได้เพราะผมต่อไดโอดไปทิศทางเดียวกันครับ
DIY ทำหัวแร้งแช่ให้เป็นหัวแร้ง 2 ระดับเพื่อแก้ปัญหาความร้อนสูงเกินไป...
วิธีการของผมคือใช้ได้โอด 1 ตัวทำงานร่วมกับสวิทช์กลางทางง่ายๆ เท่านี้เอง โดยให้เลือกใช้ไดโอดเบอร์ที่ทนแรงดันสูงๆ ก็ใช้ได้แล้ว ผมใช้เบอร์ 1N4007 รองรับแรงดัน 1000 V. กระแส 1 A. ไดโอดตัวนี้ไม่ได้ซื้อผมถอดออกมาจากไม้ตียุงที่เสียแล้ว เมื่อได้ไดโอดมาผมก็นำมาบัดกรีคร่อมสวิทช์ปิด/เปิดกลางทาง เมื่อปิดสวิทช์แรงดันไฟจะลดลงครึ่งหนึ่งเพราะไฟฟ้าจะไหลผ่านไดโอดซึ่งไดโอดจะนำกระแสซีกเดียวแต่เมื่อเปิดสวิทช์ได้โอดก็จะไม่ทำงานไฟฟ้าจะไหลผ่านคอนเน็คเตอร์ภายในสวิทช์แทนแรงดันไฟฟ้าก็จะเต็มที่ หลักการนี้หัวแร้งปรับระดับความร้อนราคาถูกทั่วไปนำมาใช้นานหลายปีแล้วจึงนำมาใช้ได้อย่างปลอดภัย
สาเหตุที่ต้องแก้ไขคือไม้นำความร้อนดีกว่าพลาสติกเมื่อเสียบหัวแร้งนานๆ ด้ามจะร้อน แม้จะไม่ร้อนมากคือยังจับต้องได้แต่ก็รู้สึกร้อนกว่าด้ามหัวแร้งที่ทำจากพลาสติก ความร้อนทำให้มีกลิ่นเหม็นไหม้นอกจากนี้ความร้อนที่สูงเกินไปเมื่อนำไปบัดกรีบนแผ่น PCB จะทำให้เกิดความเสียหายได้ต้องคอยถอดปลั๊กเสียบปลั๊กเพื่อให้ระดับความร้อนพอเหมาะซึ่งไม่สะดวก
สวิทช์ปิดเปิดกลางทางนี้ผมไม่ได้ติดตั้งที่สายไฟของหัวแร้งโดยตรงแต่ติดตั้งที่สายพ่วง ทำแบบนี้การใช้งานจะสะดวกยึดหยุ่นที่สุดสายพ่วงไฟเส้นเดียวนำไปใช้กับหัวแร้งหลายด้าม ในรูปมีหัวแร้ง 3 ด้าม ด้ามแดงหัวแร้งขนด 60 วัตต์ เมื่อใช้ร่วมกับสายพ่วงนี้จะกลายเป็นหัวแร้ง 30/60 วัตต์ หัวแร้งอีก 2 ด้ามเป็นขนาด 40 วัตต์ เมื่อใช้งานร่วมกับสายพ่วงนี้ก็จะกลายเป็นหัวแร้ง 20/40 วัตต์ หัวแร้งตัวกลางมีไดโอดต่อคร่อมสวิทช์ปรับระดับได้อยู่แล้วก็นำมาใช้กับสายพ่วงนี้ได้เพราะผมต่อไดโอดไปทิศทางเดียวกันครับ
