ความคิดเห็นจาก Expert Account
ความคิดเห็นที่ 3
...ชนิดของบันไดโค้ง ประเภทโค้งวงกลม จุดศูนย์กลางเดียว ในหมู่นักออกแบบสร้างในอารยประเทศ ได้แบ่งรูปแบบให้เข้าใจง่ายๆเป็น 3 รูปแบบ(ในทางวิชาการ ทุกรูปแบบเป็น Helical Cone Type) ตามขนาดวงและแนวทางจร ดังนี้
1. บันไดวน (Spiral Staircase) มีวงในเล็ก มักใช้ระบบโครงสร้างแบบบันไดยื่นโดยมีเสากลางเป็นแม่บันได เป็นบันไดแบบ 1 ทางจร ออกแบบได้ 2 แบบ
1.1 แบบบันไดเฉพาะกิจ ที่มีความชันบันไดมากกว่า 45 ํ ความกว้างสุทธิไม่น้อยกว่า 600 mm หรือมีวงนอกเล็กสุดไม่น้อยกว่า 1,500 mm
1.2 แบบบันไดหลักตามข้อกำหนด (ข้อกำหนดขนาดขั้นบันไดของประเทศไทยกำหนดขนาดขั้นที่มีความสูงขั้นไม่เกิน 200 mm ความลึกขั้นเฉลี่ยไม่น้อยกว่า 220 mm และขนาดขั้น 200mm/220mm เป็นขนาดขั้นมาตรฐานขั้นต่ำ) ความกว้างสุทธิไม่น้อยกว่า 800 mm และด้วยเป็นบันได 1 ทางจร ความกว้างสุทธิไม่เกิน 1,000 mm วงนอกเล็กสุดประมาณ 1,800 +mm
2. บันไดวนแบบเกลียว(Helicai Staircase) มีวงในขนาดใหญ่ขึ้นกว่าบันไดวน มักใช้ระบบโครงสร้างการรับแรงและน้ำหนักบันไดในรูปแบบอื่นที่ไม่ใช่เสากลาง(จะใช้ก็ได้ แต่ไม่สวยงาม) ในบันไดหลักที่ความสูงระหว่างชั้น 3,000mm ขั้นจะวนมากกว่า 180 ํ น้อยกว่า 360 ํ เป็นบันได 1 ทางจร(ความกว้างสุทธิ 800 mm ถึง 1,000 mm) เท่านั้น
3.บันไดเวียนหรือบันไดโค้งส่วนของวงกลม (Arch Circular Staircase) มีวงในกว้างถึงกว้างมาก เป็นบันไดมากกว่า 1 ทางจร (ความกว้างสุทธิบันไดมากกว่า 1,100 mm ขึ้นไป) ที่ความสูงระหว่างชั้น 3,000 mm ขั้นหมุนไม่เกิน 180 ํ
ในการออกแบบ-คำนวณขนาดขั้นบันได(ความสูงขั้นหรือระยะตั้งหรือข้อกำหนดไทยเรียกลูกตั้ง และความลึกขั้นหรือระยะนอนหรือข้อกำหนดไทยเรียกลูกนอนไม่รวมระยะเหลื่อม ) ขึ้นกับช่องบันไดที่พื้นชั้นบนและปล่องบันได(ความสูงระหว่างชั้นและพื้นที่ที่บันไดจะตั้งอยู่ได้) ขนาดขั้นที่คำนวณได้จะบ่งบอกความชันบันไดและค่าการก้าวบนขั้นบันไดว่าดี เหมาะสม เดินใช้งานสะดวกสบายหรือไม่อย่างไร และนำไปสู่การหารูปแบบบันไดที่เหมาะสม
ในบันไดโค้ง 1 ทางจร การหาขนาดขั้นเพื่อให้ค่าตรงกับค่าระยะขึ้น (Rise) และระยะก้าว(Run or Going)ที่สัมพันธ์กันตามกฎการย่างก้าว ที่เป็นหลักการยศาสตร์(Ergonomic or Human Factor)ของบันไดไม่ยุ่งยากมากนัก (กฎกระทรวงข้อ 26 ยังคงใช้ได้) แต่ในบันไดมากกว่า 1 ทางจร จะยุ่งยากกว่ามาก เพราะต้องหาขนาดขั้นตามจำนวนแนวทางจร ควรหาผู้เชี่ยวชาญเป็นผู้ออกแบบคำนวณ จึงจะได้บันไดที่ดี ก้าวเดินใช้งานสะดวกสบาย (ความชันบันไดต่ำกว่า 35 ํ และมีคารย่างก้าวภายในกำหนด ไม่ก้าวยาวหรือสั้นเกินไป ใช้งานได้ดีตลอดความกว้างบันได)

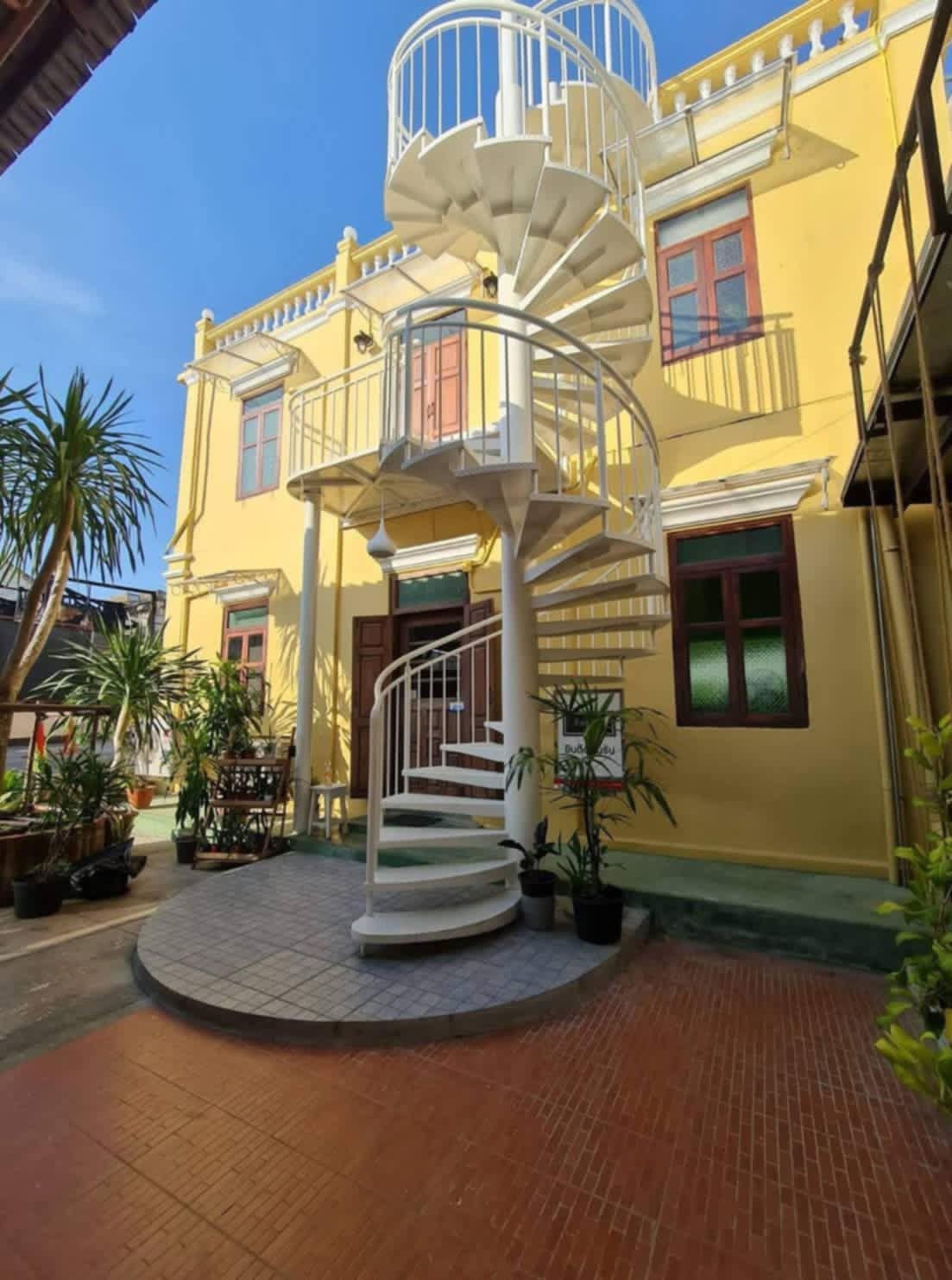

รูปที่ 1 บันไดวนแบบเฉพาะกิจ ความกว้างสุทฺธิ 600+ mm สร้างตามกฎของ IRC

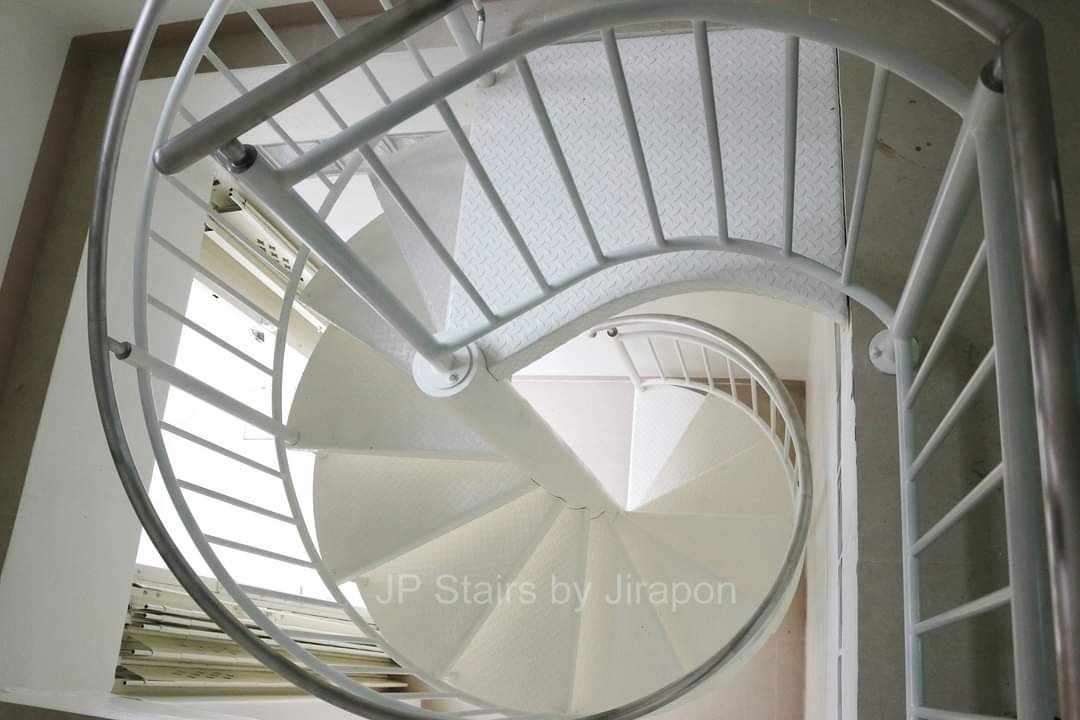

รูปที 2 บันไดวน 1 ทางจร ที่มีขนาดขั้นเป็นบันไดหลัก

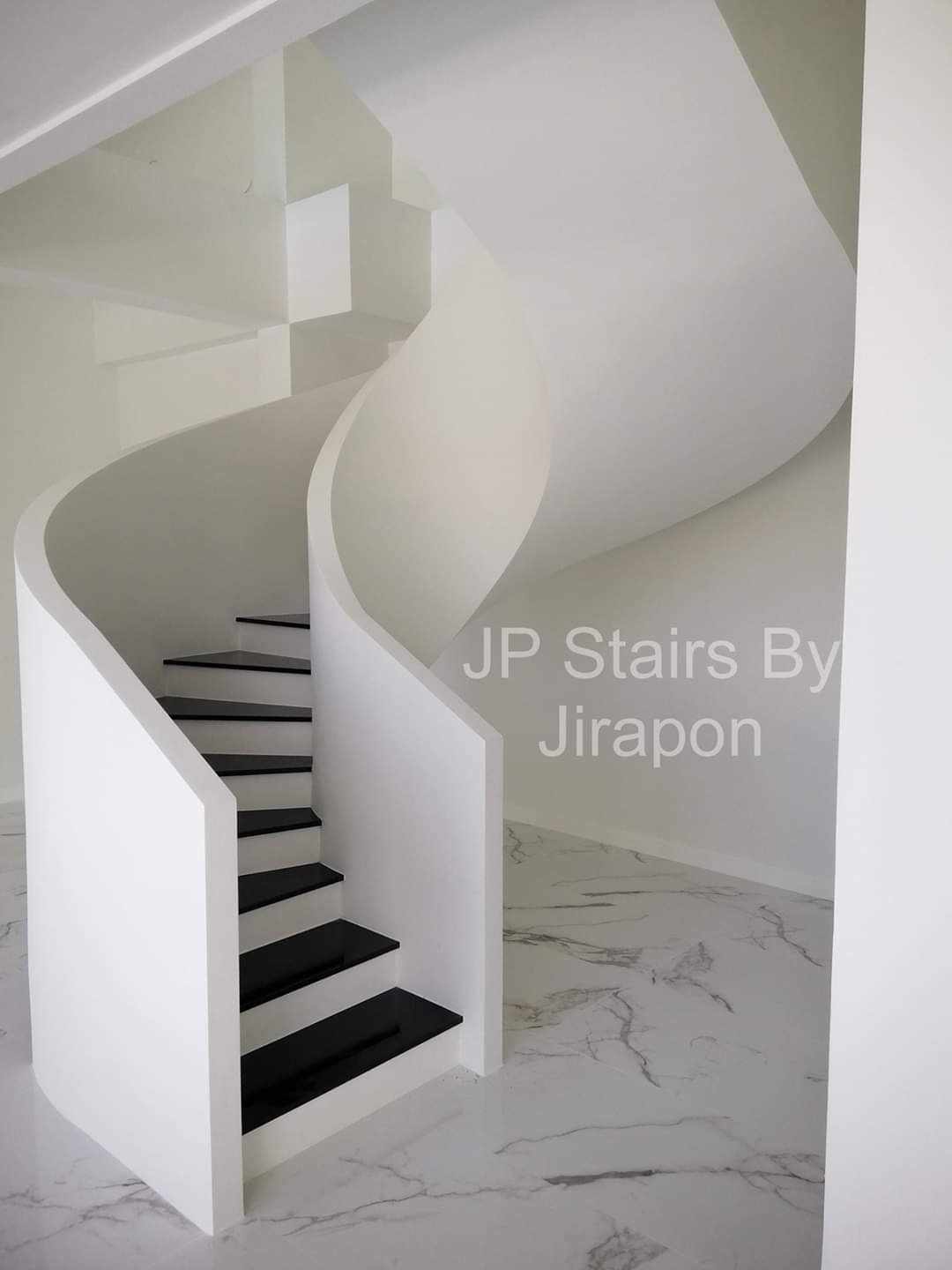

รูปที่ 3 บันไดวนแบบเกลียว 1 ทางจร มีขนาดขั้นเป็นบันไดหลัก
แก้ไขเพิ่มข้อมูล
1. บันไดวน (Spiral Staircase) มีวงในเล็ก มักใช้ระบบโครงสร้างแบบบันไดยื่นโดยมีเสากลางเป็นแม่บันได เป็นบันไดแบบ 1 ทางจร ออกแบบได้ 2 แบบ
1.1 แบบบันไดเฉพาะกิจ ที่มีความชันบันไดมากกว่า 45 ํ ความกว้างสุทธิไม่น้อยกว่า 600 mm หรือมีวงนอกเล็กสุดไม่น้อยกว่า 1,500 mm
1.2 แบบบันไดหลักตามข้อกำหนด (ข้อกำหนดขนาดขั้นบันไดของประเทศไทยกำหนดขนาดขั้นที่มีความสูงขั้นไม่เกิน 200 mm ความลึกขั้นเฉลี่ยไม่น้อยกว่า 220 mm และขนาดขั้น 200mm/220mm เป็นขนาดขั้นมาตรฐานขั้นต่ำ) ความกว้างสุทธิไม่น้อยกว่า 800 mm และด้วยเป็นบันได 1 ทางจร ความกว้างสุทธิไม่เกิน 1,000 mm วงนอกเล็กสุดประมาณ 1,800 +mm
2. บันไดวนแบบเกลียว(Helicai Staircase) มีวงในขนาดใหญ่ขึ้นกว่าบันไดวน มักใช้ระบบโครงสร้างการรับแรงและน้ำหนักบันไดในรูปแบบอื่นที่ไม่ใช่เสากลาง(จะใช้ก็ได้ แต่ไม่สวยงาม) ในบันไดหลักที่ความสูงระหว่างชั้น 3,000mm ขั้นจะวนมากกว่า 180 ํ น้อยกว่า 360 ํ เป็นบันได 1 ทางจร(ความกว้างสุทธิ 800 mm ถึง 1,000 mm) เท่านั้น
3.บันไดเวียนหรือบันไดโค้งส่วนของวงกลม (Arch Circular Staircase) มีวงในกว้างถึงกว้างมาก เป็นบันไดมากกว่า 1 ทางจร (ความกว้างสุทธิบันไดมากกว่า 1,100 mm ขึ้นไป) ที่ความสูงระหว่างชั้น 3,000 mm ขั้นหมุนไม่เกิน 180 ํ
ในการออกแบบ-คำนวณขนาดขั้นบันได(ความสูงขั้นหรือระยะตั้งหรือข้อกำหนดไทยเรียกลูกตั้ง และความลึกขั้นหรือระยะนอนหรือข้อกำหนดไทยเรียกลูกนอนไม่รวมระยะเหลื่อม ) ขึ้นกับช่องบันไดที่พื้นชั้นบนและปล่องบันได(ความสูงระหว่างชั้นและพื้นที่ที่บันไดจะตั้งอยู่ได้) ขนาดขั้นที่คำนวณได้จะบ่งบอกความชันบันไดและค่าการก้าวบนขั้นบันไดว่าดี เหมาะสม เดินใช้งานสะดวกสบายหรือไม่อย่างไร และนำไปสู่การหารูปแบบบันไดที่เหมาะสม
ในบันไดโค้ง 1 ทางจร การหาขนาดขั้นเพื่อให้ค่าตรงกับค่าระยะขึ้น (Rise) และระยะก้าว(Run or Going)ที่สัมพันธ์กันตามกฎการย่างก้าว ที่เป็นหลักการยศาสตร์(Ergonomic or Human Factor)ของบันไดไม่ยุ่งยากมากนัก (กฎกระทรวงข้อ 26 ยังคงใช้ได้) แต่ในบันไดมากกว่า 1 ทางจร จะยุ่งยากกว่ามาก เพราะต้องหาขนาดขั้นตามจำนวนแนวทางจร ควรหาผู้เชี่ยวชาญเป็นผู้ออกแบบคำนวณ จึงจะได้บันไดที่ดี ก้าวเดินใช้งานสะดวกสบาย (ความชันบันไดต่ำกว่า 35 ํ และมีคารย่างก้าวภายในกำหนด ไม่ก้าวยาวหรือสั้นเกินไป ใช้งานได้ดีตลอดความกว้างบันได)
รูปที่ 1 บันไดวนแบบเฉพาะกิจ ความกว้างสุทฺธิ 600+ mm สร้างตามกฎของ IRC
รูปที 2 บันไดวน 1 ทางจร ที่มีขนาดขั้นเป็นบันไดหลัก
รูปที่ 3 บันไดวนแบบเกลียว 1 ทางจร มีขนาดขั้นเป็นบันไดหลัก
แก้ไขเพิ่มข้อมูล
ความคิดเห็นที่ 4

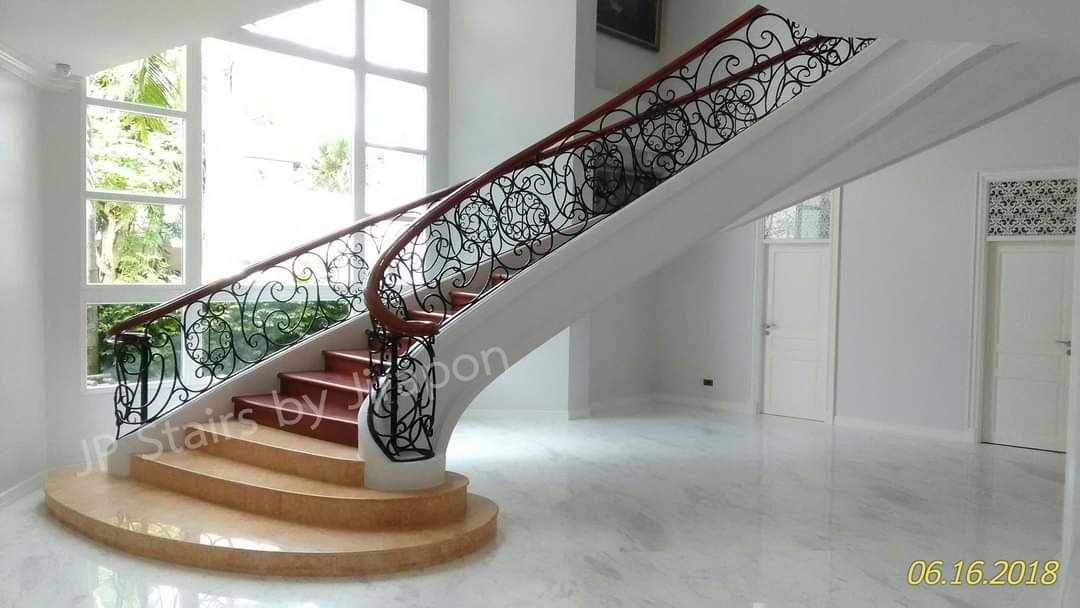

บันไดเวียนหรือบันไดโค้งส่วนของวงกลม เป็นบันได 2 ทางจร + มีความกว้างสุทธิประมาณ 1,500 ตัวบันไดกว้าง 1,700 mm
แสดงความคิดเห็น
สอบถามเรื่องขนาดบันไดวน
ฉบับที่ 55 ข้อที่ 24 ไหมคะหรือไม่ใช่
