ผมจะใช้พลังงานแสงอาทิตย์กับคอมพิวเตอร์ที่เปิดใช้งานตอนกลางวันเป็นระบบเล็กๆ ใช้งานแค่กับคอมพ์และพัดลมเท่านั้น โดยสั่งของจากแอพขายของมาประกอบเอง เมื่อวานชาร์จคอนโทรล PWM ขนาด 60 A ก็ส่งมาถึง ผมสั่งซื้อมาในราคาไม่ถึงร้อยบาทแต่เขาระบุว่ารองรับกระแสได้ถึง 60 แอมป์ เมื่อของมาถึงก็อ่านสเป็คภายนอกก็ระบุว่าเป็นรุ่น 60 A แต่มีน้ำหนักเบาหวิวขนาดตัวก็เล็กนิดเดียว วันนี้ผมก็เลยแกะดูใส้ในให้หายสงสัยเลยว่าตรงปกจริงไหม? นอกจากแกะดูด้วยความอยากรู้อยากเห็นแล้วผมจะโมดิฟายด์ให้มันทนทานขึ้นไปพร้อมด้วย..

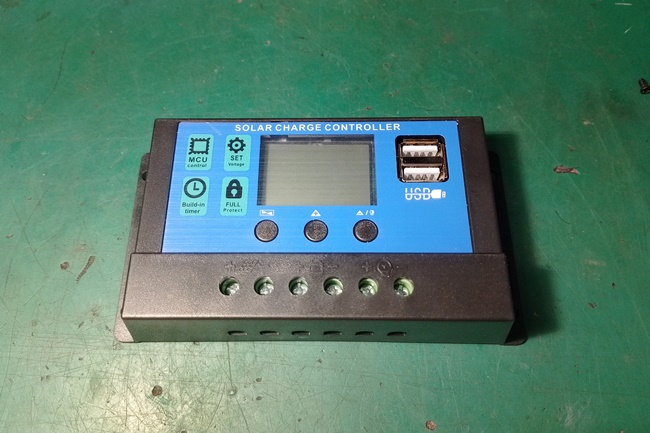

ที่ผมซื้อเป็น Solar Charge Controller แบบ PWM รุ่นสีฟ้า-ดำไม่ติดยี่ห้อ ขนาดเล็กแต่เขาระบุรองรับกระแสได้ถึง 60 A ชาร์จคอนโทรลแบบนี้มีหลายรุ่นหลายราคาแต่ผมเลือกร้านที่ถูกที่สุดขนาด 60 A 98 บาทรวมส่ง เหตุที่ผมซื้อแบบ PWM ไม่ซื้อ MPPT เพราะผมมีบั๊คคอนเวอร์เตอร์กระแสสูงอยู่แล้วเมื่อนำไปใช้งานร่วมกันก็สามารถใช้พลังงานได้เต็มประสิทธิภาพเป็นรอง MPPT เล็กน้อย

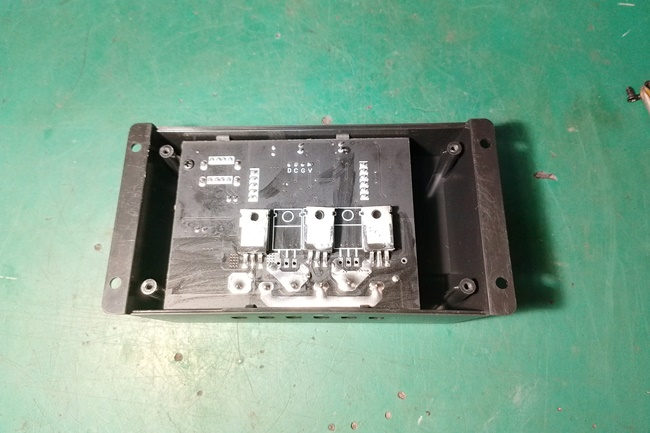

แกะดูภายในเจอเพาเวอร์มอสเฟส 3 ตัว ตัวแรก(ขวามือของภาพ)ทำหน้าที่ลดแรงดันที่มาจากแผงโซล่าเซลล์และป้องกันการต่อขั้วผิด ตัวกลางทำหน้าที่ควบคุมกระแสชาร์จ ตัวสุดท้ายทำหน้าที่ควบคุมกระแสที่จ่ายให้หลอดไฟ มอสเฟสทั้ง 3 ตัวเป็นเบอร์ HY1707 ทั้งหมด เมื่อไปดู Datasheet ได้ข้อมูลมาว่าเป็นมอสเฟสชนิด N-Chanel รองรับแรงดัน 70 V พิกัดกระแส 80 A พลังงานสูงสุด 178 W แสดงว่า Charge Controller นี้ตรงปกแต่ไม่น่าจะทนทานเพราะงานประกอบห่วยมากทาซิลิโคนไม่ดีด้านหลังของมอสเฟสไม่ได้แนบสนิทกับฝาหลัง ขนาดของฝาหลังที่ใช้เป็นฮีตซิงค์ก็เป็นแผ่นอลูมิเนี่ยมบางๆ ทำสีแบบธรรมดาหนาไม่ใช่อลูมิเนี่ยมชุบอโนไดซ์

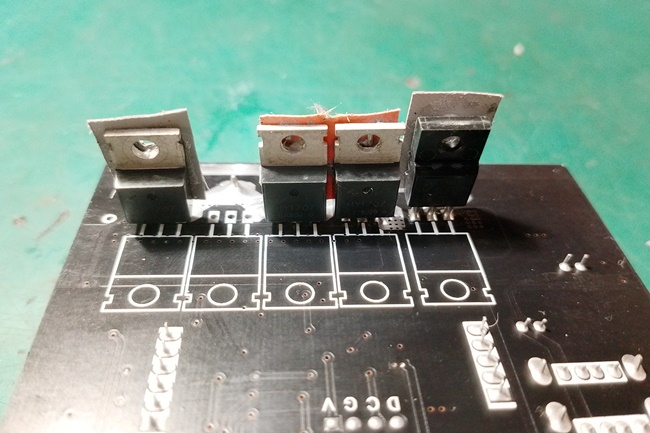

การโมดิฟายด์ของผมทำแบบง่ายๆ เพราะแผ่นปริ๊นเขาออกแบบให้ใช้เพาเวอร์มอสเฟสคู่อยู่แล้ว ผมจึงย้ายมอสเฟสตัวที่ทำหน้าที่จ่ายไฟให้หลอดไฟมายังตำแหน่งที่ทำหน้าที่ควบคุมกระแสชาร์จ แล้วเอามอสเฟสเบอร์อื่นไปทำหน้าที่จ่ายไฟให้หลอดไฟแทน ส่วนมอสเฟสอีกตัวทำหน้าที่ลดแรงดันผมปล่อยไว้แบบนั้นเพราะผมไม่มีเพาเวอร์มอสเฟสที่เหมาะสม มอสเฟสที่ทำหน้าที่ลดแรงดันกับควบคุมกระแสชาร์จผมไม่รู้ว่าตัวใดทำงานหนักกว่ากันแต่ดูข้อมูล Datasheet มอสเฟสตัวเดียวรองรับได้อยู่แล้วแค่จัดการระบายความร้อนให้ดีก็พอ ผมจะลองใช้แบบนี้ดูก่อนถ้ามันร้อนค่อยโมดิฟายด์อีกรอบโดยจะเปลี่ยนแผงหลังให้เป็นอลูมิเนี่ยมหนาหรือไม่ก็นำเพาเอร์มอสเฟสไปใส่แผ่นฮีตซิงค์ภายนอกแล้วโยงขาเข้าไปภายในต่อไปครับ
ซื้อ Solar Charge Controller ราคาถูกได้ของตรงสเป็คไหม? มาดูกันครับ
ที่ผมซื้อเป็น Solar Charge Controller แบบ PWM รุ่นสีฟ้า-ดำไม่ติดยี่ห้อ ขนาดเล็กแต่เขาระบุรองรับกระแสได้ถึง 60 A ชาร์จคอนโทรลแบบนี้มีหลายรุ่นหลายราคาแต่ผมเลือกร้านที่ถูกที่สุดขนาด 60 A 98 บาทรวมส่ง เหตุที่ผมซื้อแบบ PWM ไม่ซื้อ MPPT เพราะผมมีบั๊คคอนเวอร์เตอร์กระแสสูงอยู่แล้วเมื่อนำไปใช้งานร่วมกันก็สามารถใช้พลังงานได้เต็มประสิทธิภาพเป็นรอง MPPT เล็กน้อย
แกะดูภายในเจอเพาเวอร์มอสเฟส 3 ตัว ตัวแรก(ขวามือของภาพ)ทำหน้าที่ลดแรงดันที่มาจากแผงโซล่าเซลล์และป้องกันการต่อขั้วผิด ตัวกลางทำหน้าที่ควบคุมกระแสชาร์จ ตัวสุดท้ายทำหน้าที่ควบคุมกระแสที่จ่ายให้หลอดไฟ มอสเฟสทั้ง 3 ตัวเป็นเบอร์ HY1707 ทั้งหมด เมื่อไปดู Datasheet ได้ข้อมูลมาว่าเป็นมอสเฟสชนิด N-Chanel รองรับแรงดัน 70 V พิกัดกระแส 80 A พลังงานสูงสุด 178 W แสดงว่า Charge Controller นี้ตรงปกแต่ไม่น่าจะทนทานเพราะงานประกอบห่วยมากทาซิลิโคนไม่ดีด้านหลังของมอสเฟสไม่ได้แนบสนิทกับฝาหลัง ขนาดของฝาหลังที่ใช้เป็นฮีตซิงค์ก็เป็นแผ่นอลูมิเนี่ยมบางๆ ทำสีแบบธรรมดาหนาไม่ใช่อลูมิเนี่ยมชุบอโนไดซ์
การโมดิฟายด์ของผมทำแบบง่ายๆ เพราะแผ่นปริ๊นเขาออกแบบให้ใช้เพาเวอร์มอสเฟสคู่อยู่แล้ว ผมจึงย้ายมอสเฟสตัวที่ทำหน้าที่จ่ายไฟให้หลอดไฟมายังตำแหน่งที่ทำหน้าที่ควบคุมกระแสชาร์จ แล้วเอามอสเฟสเบอร์อื่นไปทำหน้าที่จ่ายไฟให้หลอดไฟแทน ส่วนมอสเฟสอีกตัวทำหน้าที่ลดแรงดันผมปล่อยไว้แบบนั้นเพราะผมไม่มีเพาเวอร์มอสเฟสที่เหมาะสม มอสเฟสที่ทำหน้าที่ลดแรงดันกับควบคุมกระแสชาร์จผมไม่รู้ว่าตัวใดทำงานหนักกว่ากันแต่ดูข้อมูล Datasheet มอสเฟสตัวเดียวรองรับได้อยู่แล้วแค่จัดการระบายความร้อนให้ดีก็พอ ผมจะลองใช้แบบนี้ดูก่อนถ้ามันร้อนค่อยโมดิฟายด์อีกรอบโดยจะเปลี่ยนแผงหลังให้เป็นอลูมิเนี่ยมหนาหรือไม่ก็นำเพาเอร์มอสเฟสไปใส่แผ่นฮีตซิงค์ภายนอกแล้วโยงขาเข้าไปภายในต่อไปครับ
