ผมใช้งานคอมพิวเตอร์ตอนกลางวันสนใจอยากจะใช้พลังงานแสงอาทิตย์เพื่อลดค่าใช้จ่ายในครอบครัว เมื่อปีที่แล้วผมได้ซื้อได้อินเวอร์เตอร์ Pure sine wave จากร้านค้าออนไลน์แล้วเครื่องมีปัญหาก็เลยคืนของกลับไป ต่อมา UPS ที่ใช้งานมานานกว่า 14 ปีก็พังลงผมไม่ซ่อมเพราะว่ามันเก่ามากแล้วถ้าซ่อมก็ใช้ต่อได้อีกไม่นานก็จะพังอีก จะซื้อ UPS ตัวใหม่ก็อยากได้แบบ Pure sine wave ก็มีแต่ราคาแพงๆ จะหันไปหา UPS True online มือสองนำมาใช้งานเป็นอินเวอร์เตอร์ก็หายากเพราะพวกเล่นโซล่าเซลล์หาซื้อกันไปหมด งบน้อยแต่อยากได้ของดีทางออกจึงต้องลงมือทำเอง โดยกล่อง UPS เก่าได้นำไปทำเป็นเครื่องจ่ายไฟเอนกประสงค์ ชิ้นส่วนต่างๆ เช่น หม้อแปลง เพาเวอร์มอสเฟส และชิ้นส่วนอื่นๆ ที่ยังใช้งานได้นำมาทำเป็นอินเวอร์เตอร์ Pure sine wave เมื่อได้อินเวอร์เตอร์ต่อไปก็จะซื้อแผงโซล่าเซลล์มาก็ได้ใช้ไฟฟรีแล้ว

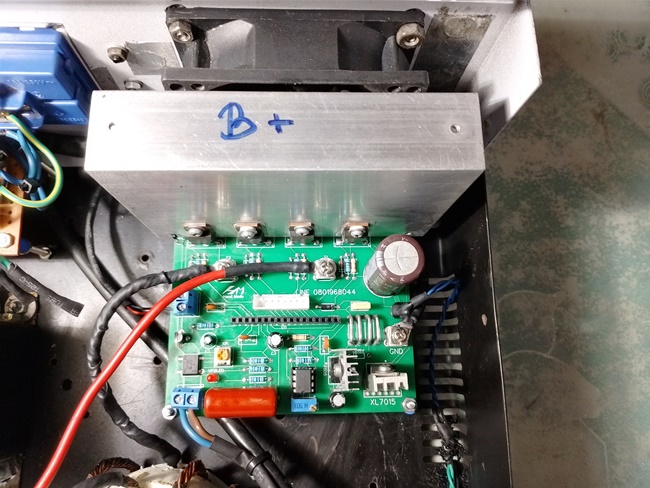

ตอนแรกดูคลิปของพวกแขก/ฝรั่งที่สร้างอินเวอร์เตอร์แบบง่ายๆ แต่ไปค้นหาพบว่ามีคนไทยทำเป็นชุดคิทขายซึ่งสะดวกกว่าที่เราจะไปเดินหาซื้ออุปกรณ์เอง ผมก็เลยซื้อมาราคา 380 บาท ไม่รวม EGS002 driver board เพาเวอร์มอสเฟสและแผ่นฮีตซิงค์ระบายความร้อน

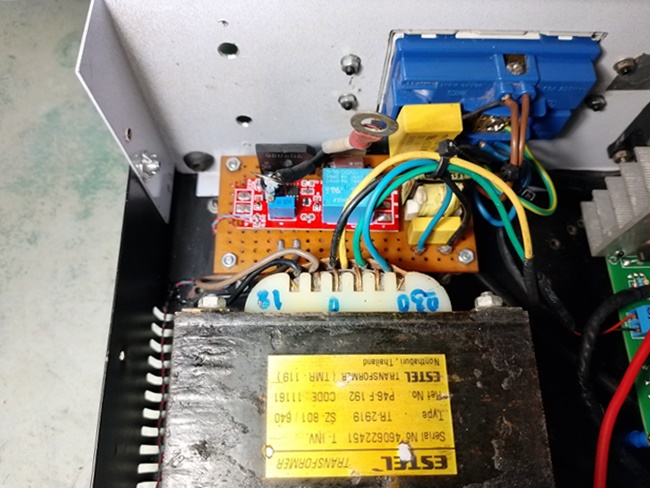

UPS เก่าของผมเป็นรุ่นใหญ่ใช้วงจรแบบขนาน 2 ชุด แต่เมื่อผมนำหม้อแปลงลูกนี้มาใช้งานโดยใช้แรงดัน 12V. วงจรเดียวจึงต้องใช้ขดลวดหม้อแปลงชุดเดียวสายไฟที่เหลือผมจะม้วนไว้ไม่ตัดทิ้งเพราะวันหน้าอาจขยับไปเป็นระบบ 24V. ซึ่งจะให้พลังงานมากขึ้นอีกเท่าตัว อินเวอร์เตอร์เครื่องนี้นอกจากมีวงจรLine Fillter แล้วยังใช้วงจรหน่วงเวลาอีกด้วยโดยจะหน่วงเวลาเมื่อเปิดนานประมาณ 3 วินาทีไฟ 230V.จึงจะจ่าย

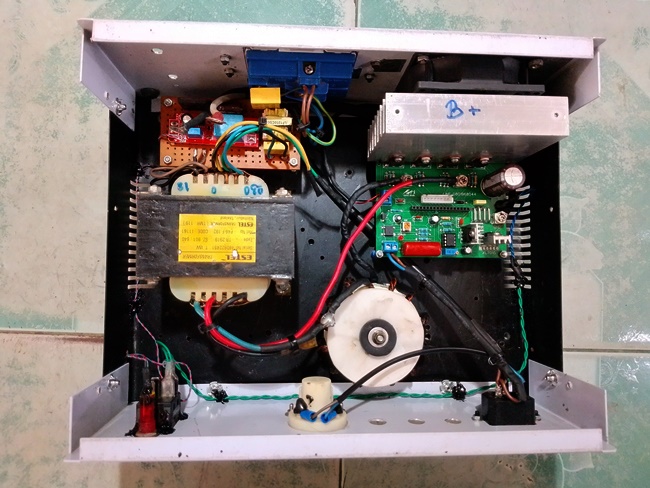

ภาพเมื่อประกอบติดตั้งลงกล่องเสร็จเรียบร้อยแต่ยังใช้การไม่ได้ต้องรอ EGS002 driver board Pure sine wave ซึ่งผมสั่งจากจีนของจะมาถึงประมาณวันอาทิตย์ ที่เห็นคล้ายหม้อแปลงเทอรอยด์นั้นเป็นขดลวด Inductor กั้นไม่ให้ความถี่สูงเข้าหม้อแปลงเมื่อใส่ Inductor เข้าไปประสิทธิภาพชองเครื่องจะดีขึ้น Inductor นี้ผมทำจากแม่เหล็กลำโพงเก่าที่พังแล้ว 2 ดอกไปเผาไฟให้สนามแม่เหล็กเสื่อมแล้วนำมาพันด้วยลวดทองแดงจากหม้อแปลงเก่า การพันก็คล้ายกับพันหม้อแปลงโดยพันให้ได้ค่า 40uH ขึ้นไปก็ใช้ได้แล้ว

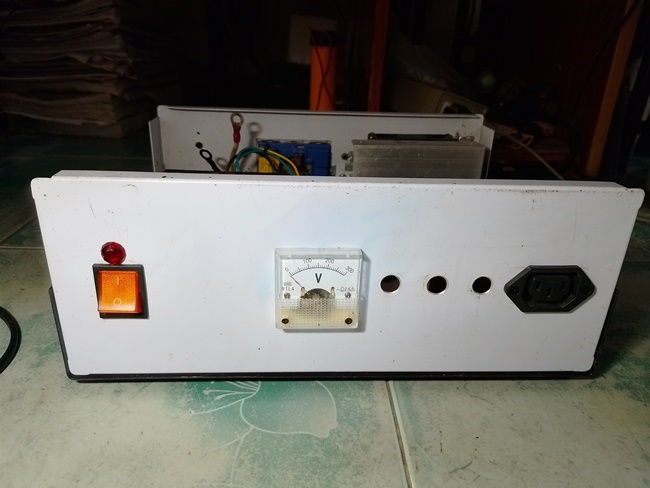

ด้านหน้ามีโวลต์มิเตอร์แแบอนาล็อคซึ่งแกะมาจากเครื่องปั่นไฟที่พังแล้ว นำมิเตอร์เข็มนำมาใช้กับอินเวอร์เตอร์แล้วรู้สึกถึงความขลังย้อนหลังไปเมื่อ 30 ปีที่แล้ว รูกลมๆ นั้นเป็นตำแหน่งลูกบิดโวลลุ่มเครื่องเสียงเนื่องจากกล่องนี้เป็นกล่องเครื่องขยายเสียงเก่าของน้องที่ประกอบไว้ตอนเรียน เครื่องนี้ไม่ได้ใช้นานแล้วผมก็เลยเอากล่องและแผ่นฮีตซิงค์มาประกอบเป็นอินเวอร์เตอร์

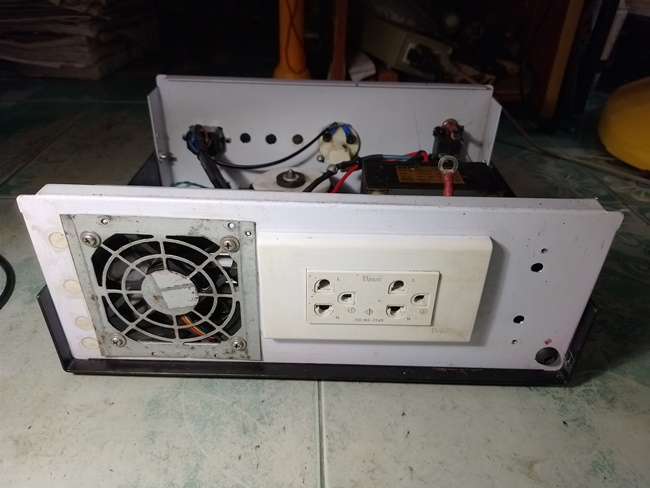

ด้านหลังนอกจากมีเต้ารับแล้วยังมีพัดลมจากคอมพิวเตอร์เก่า นอกจากจะเอาพัดลมมาแล้วยังเอาตะแกรงพัดลมมาด้วย ส่วนรูที่เหลือเจาะไว้ใส่ขั้วต่อสาย DC ตอนนี้ของยังส่งมาไม่ถึง
อุปกรณ์ส่วนใหญ่เป็นของเก่าที่พังแล้วหรือของไม่ได้ใช้ผมจึงจ่ายไม่ถึง 500 บาท แล้วได้อินเวอร์เตอร์ Pure sine wave แบบหม้อแปลงที่เล่าลือกันว่าอึดถึกทน ลองคิดคำนวณผมใช้ไฟเปิดคอมพ์และพัดลมวันละ 2 หน่วย 1 ปีผมใช้คอมพ์ 300 วัน ค่าไฟก็จะเป็น 600 หน่วย ค่าไฟหน่วยละ 4 บาท คิดเป็นเงินปีละ 2400 บาท ซึ่งปีเดียวผมก็คืนทุนแล้วจึงคุ้มค่ามาก ส่วนใครที่มีอุปกรณ์อยู่แล้วแต่ไม่มั่นใจฝีมือเชิงช่างของตนเองก็ไปซื้อชุดสำเร็จมาประกอบเองซึ่งทำได้ง่ายๆ พวกเล่นโซล่าเซลล์โลว์โวลต์ส่วนใหญ่ซื้อชุดสำเร็จมาประกอบเครื่องเองทั้งนั้นเพราะระบบแรงดันต่ำปลอดภัยครับ
