สอบถามหน่อยครับต่อวงจรแบบนี้สามารถควบคุมแอร์ 2 ตัวได้ไหมครับ

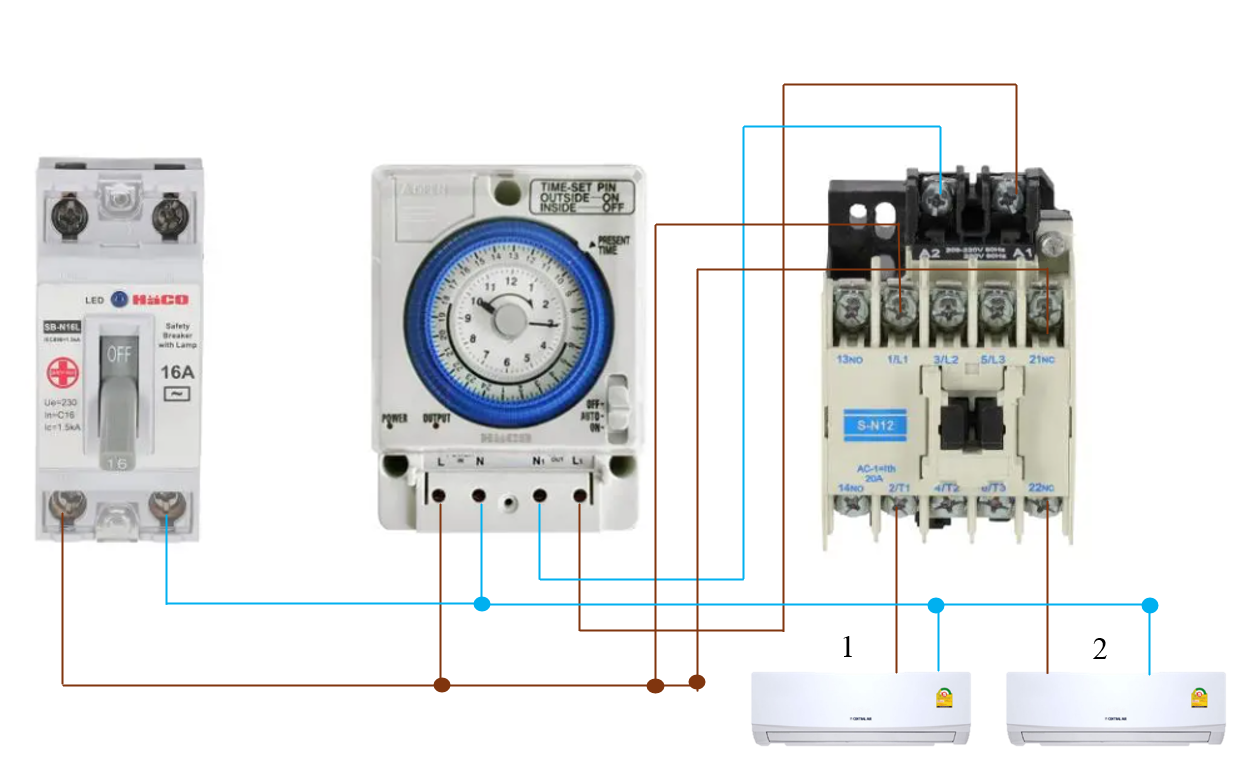

อธิบายวงจรจากเบรกเกอร์จ่ายไฟให้ Timer ซึ่งจะตั้งเวลาให้ทำงานสลับกันทุก 12 ชม. เมื่อจ่ายไฟที่แมกเนติกคอนแทคเตอร์จ่ายไฟให้คอยล์ แมกเนติกคอนแทคเตอร์ทำงาน ไฟจากเบรกเกอร์ที่ต่อเข้า 1L ไป 2T ก็จ่ายไฟใฟ้แอร์ตัวที่ 1 หลังจากครบ 12 ชม. Timer ตัดไฟที่จ่ายไปที่คอยล์ หน้าสัมผัส NC ทำงานไฟจากเบรกเกอร์ที่ต่อเข้า NC ก็จ่ายไฟใฟ้แอร์ตัวที่ 2 และจะสลับการทำงานแบบนี้ไปเรื่อยๆ
สามารถต่อวงจรแบบนี้ได้ไหมครับหรือว่าท่านใดมีวิธีการต่อวงจรหรือต้องเพิ่มอุปกรณ์อะไร ช่วยแนะนำให้หน่อยนะครับ
คำถามเพื่อเติมครับแล้วเราต้องต่อวงรนี้เข้ากับจุดไหนของแอร์ครับ ใช้ตรงคอยล์เย็นของแอร์รึป่าวครับ
ต่อวงจร Timer แบบนี้ใช้ควบคุมแอร์เพื่อสลับการทำงาน 2 ตัวได้ไหมครับ
อธิบายวงจรจากเบรกเกอร์จ่ายไฟให้ Timer ซึ่งจะตั้งเวลาให้ทำงานสลับกันทุก 12 ชม. เมื่อจ่ายไฟที่แมกเนติกคอนแทคเตอร์จ่ายไฟให้คอยล์ แมกเนติกคอนแทคเตอร์ทำงาน ไฟจากเบรกเกอร์ที่ต่อเข้า 1L ไป 2T ก็จ่ายไฟใฟ้แอร์ตัวที่ 1 หลังจากครบ 12 ชม. Timer ตัดไฟที่จ่ายไปที่คอยล์ หน้าสัมผัส NC ทำงานไฟจากเบรกเกอร์ที่ต่อเข้า NC ก็จ่ายไฟใฟ้แอร์ตัวที่ 2 และจะสลับการทำงานแบบนี้ไปเรื่อยๆ
สามารถต่อวงจรแบบนี้ได้ไหมครับหรือว่าท่านใดมีวิธีการต่อวงจรหรือต้องเพิ่มอุปกรณ์อะไร ช่วยแนะนำให้หน่อยนะครับ
คำถามเพื่อเติมครับแล้วเราต้องต่อวงรนี้เข้ากับจุดไหนของแอร์ครับ ใช้ตรงคอยล์เย็นของแอร์รึป่าวครับ
