สุดยอดความคิดเห็น
ความคิดเห็นที่ 6
การหาอุปกรณ์สำหรับเชื่อมต่อสัญญาณบลูทูธเข้ากับลำโพงชุดนี้ตรงๆ ทำไม่ได้ครับ เพราะชุดลำโพงรุ่นนี้ต้องต่อเข้ากับตัวเล่นของมันเองโดยตรง โดยใช้สายที่มีหัวต่อแบบ 25 Pin ทั้งสองด้าน ( ซึ่งเป็นหัวแบบไหนก็ไม่ทราบครับ ปกติหัว Connector ที่มี 25 Pin มักจะใช้หัวต่อสำหรับอุปกรณ์คอมพิวเตอร์ เช่น หัวต่อรหัส DB-25 )
การออกแบบของชุดเครื่องเสียง Panasonic รุ่นนี้จะใช้งานในลักษณะโฮมเธียเตอร์แบบเล่นจากแผ่น DVD/CD อุปกรณ์ในชุดจะประกอบไปด้วยตัวเล่นแผ่น น่าจะรหัส SA-HT600 ตัวเครื่องมีขนาดไม่ใหญ่มาก อีกส่วนนึงคือชุดลำโพง ประกอบไปด้วยตัว Sub-Woofer รหัส SB-WA600 ลำโพงคู่หน้า ลำโพงเซอร์ราวด์ และลำโพงเซนเตอร์ ตัวลำโพง Sub-Woofer จะมีวงจรภาคขยายเสียงอยู่ภายในแบบ 6 แชลแนล ซึ่งเท่าที่ดูจากคู่มือการซ่อม จะเห็นวงจร Block diagram ต่างๆ และวงจรภาคจ่ายไฟ สายที่เชื่อมต่อระหว่างตัวเล่นและ Sub-Woofer นอกจากจะมีสัญญาณเสียงทั้ง 6 แชลแนลแล้ว ยังพบว่ามีสายสัญญาณที่ใช้ในการควบคุม ( Control signaling ) จากตัวเล่นด้านหน้า ไปยังภาคขยายเสียงด้านในตัวซับด้วย สัญญาณที่ใช้ในการควบคุม จะทำหน้าที่เช่น Switch on การทำงานของภาคขยายเสียง ดังนั้นถึงแม้ว่าเราจะเสียบปลั้กไฟเข้าที่ลำโพง แต่ถ้าไม่มีสัญญาณควบคุมจากเครื่องเล่นด้านหน้า มันก็ทำงานไม่ได้ ถึงแม้ว่าเราจะต่อสายสัญญาณขาเข้าตาม Pin assignment ได้ แต่ก็ต้องมีวงจรควบคุมการทำงาน ซึ่งมันจะควบคุมจากตัวเครื่องเล่น

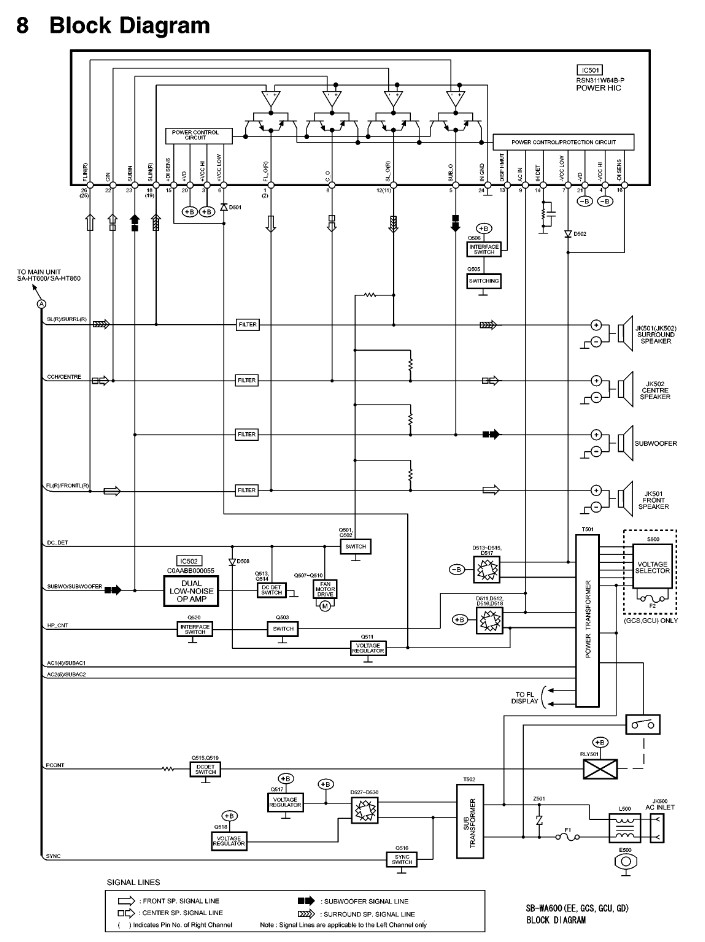

ภาพ Block diagram ของวงจรภาคขยาย

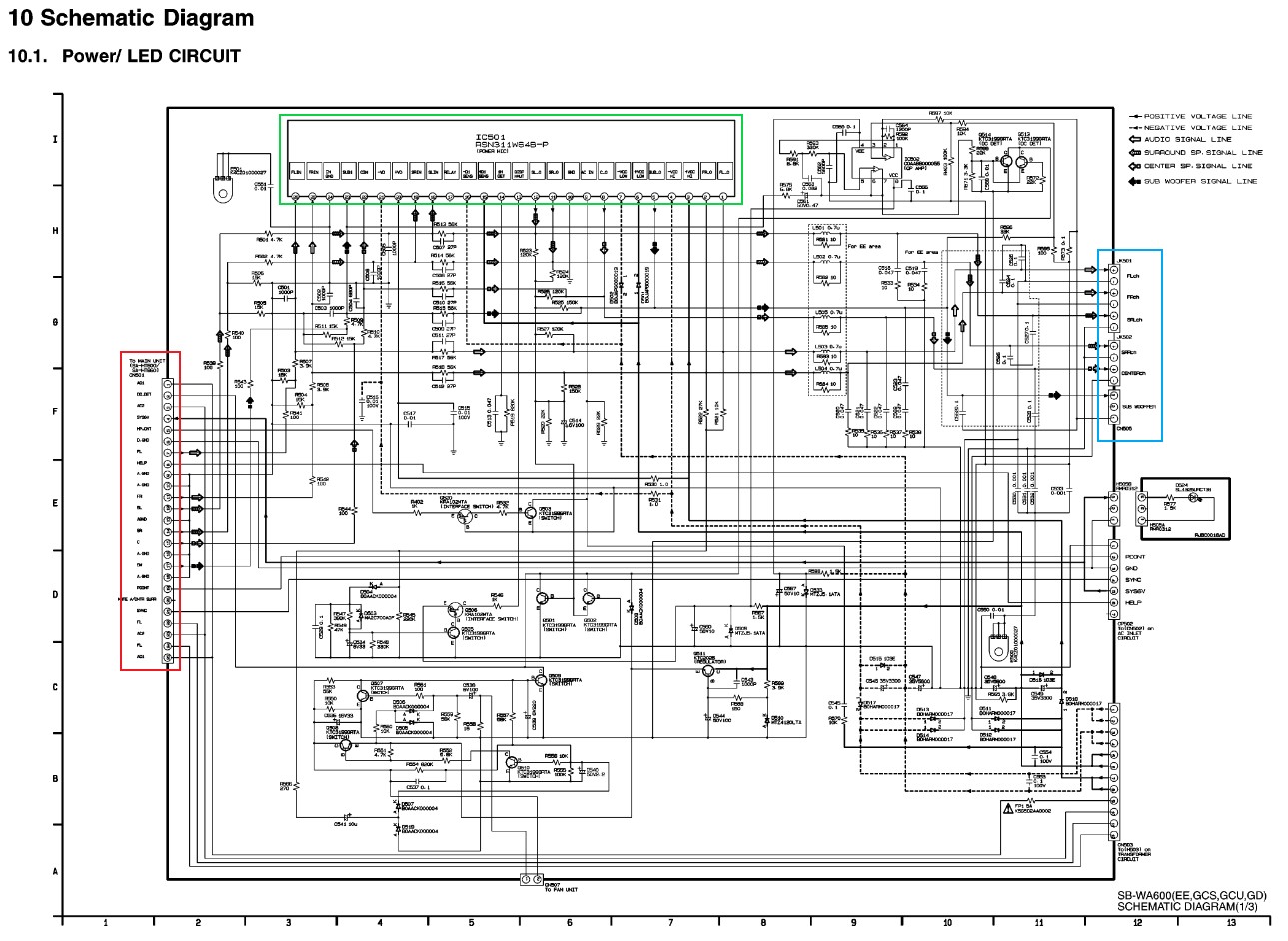

ภาพวงจรขยายเสียงภายใน Sub-Woofer ( Schematic Diagram )
ในรูปกรอบสีแดงจะเป็นสัญญาณขาเข้าที่มี 25 Pin ซึ่งประกอบไปด้วยสัญญาณเสียงทั้ง 6 แชลแนล และสัญญาณควบคุมอีกหลายเส้น ในกรอบสีเขียวจะเป็น IC ภาคขยายเสียง มี 25 ขา และกรอบสีฟ้าจะเป็นขั้วต่อลำโพงอีก 5 แชลแนล
ดังนั้นถ้าจะใช้งานเจ้าลำโพงชุดนี้จึงต้องต่อร่วมกับเครื่องเล่นด้วยสาย 25 Pin และนำตัว Bluetooth Receiver ต่อเข้ากับช่อง Aux ของเครื่องเล่นชุดนี้
แต่ถ้าหาเครื่องเล่นพร้อมสายต่อ 25 Pin ไม่ได้จริงๆ แล้วอยากจะนำลำโพงมาใช้งาน อันนี้ต้องบอกว่าปกติสัญญาณ Bluetooth จะเล่นได้แค่ 2.0 หรือ 2.1 แชลแนลเท่านั้น ดังนั้นเราต้องหาแอมป์แบบ 2.1 แชลแนลที่รับสัญญาณบลูทูธได้มาใช้งาน และต้องมีการดัดแปลงนิดหน่อยในตัวเครื่อง Sub-Woofer คือ ต้องลากสายลำโพงตรงจากดอกลำโพงซับขนาด 6.5 นิ้ว ซึ่งต้องแกะฝาเครื่องออกมา แล้วดึงขั้วสายลำโพงเดิมออก จากนั้นต่อขั้วลำโพงใหม่เข้าไป พร้อมลากสายลำโพงออกมาภายนอก โดยอาจจะผ่านท่อเบส หรือเจาะรูตัวถังออกมา ต่อเข้ากับแอมป์ 2.1 ซึ่งต้องมีขั้นตอนการถอดตามตัวอย่างดังรูป
ถ้าจะใช้งานบลูทูธเราจึงใช้งานได้แค่ลำโพงคู่หน้ากับตัว sub-woofer เท่านั้น
แต่ถ้าต้องการเล่นระบบเสียงโฮมเธียเตอร์แบบ 5.1 เราก็สามารถนำลำโพงที่เหลือมาใช้งานได้หมด โดยต่อเข้ากับแอมป์แบบ 5.1 หรือพวก AVR ต่อดูหนังกับทีวีก็ได้
ปล. ถ้าอยากได้คู่มือการซ่อมของ Sub-Woofer SB-WA600 ก็สามารถหาดาวน์โหลดตามเน็ต หรือ หลังไมค์มาขอก็ได้ ในกรณีที่อยากแกะซับออกมาต่อสายลำโพงใหม่
การออกแบบของชุดเครื่องเสียง Panasonic รุ่นนี้จะใช้งานในลักษณะโฮมเธียเตอร์แบบเล่นจากแผ่น DVD/CD อุปกรณ์ในชุดจะประกอบไปด้วยตัวเล่นแผ่น น่าจะรหัส SA-HT600 ตัวเครื่องมีขนาดไม่ใหญ่มาก อีกส่วนนึงคือชุดลำโพง ประกอบไปด้วยตัว Sub-Woofer รหัส SB-WA600 ลำโพงคู่หน้า ลำโพงเซอร์ราวด์ และลำโพงเซนเตอร์ ตัวลำโพง Sub-Woofer จะมีวงจรภาคขยายเสียงอยู่ภายในแบบ 6 แชลแนล ซึ่งเท่าที่ดูจากคู่มือการซ่อม จะเห็นวงจร Block diagram ต่างๆ และวงจรภาคจ่ายไฟ สายที่เชื่อมต่อระหว่างตัวเล่นและ Sub-Woofer นอกจากจะมีสัญญาณเสียงทั้ง 6 แชลแนลแล้ว ยังพบว่ามีสายสัญญาณที่ใช้ในการควบคุม ( Control signaling ) จากตัวเล่นด้านหน้า ไปยังภาคขยายเสียงด้านในตัวซับด้วย สัญญาณที่ใช้ในการควบคุม จะทำหน้าที่เช่น Switch on การทำงานของภาคขยายเสียง ดังนั้นถึงแม้ว่าเราจะเสียบปลั้กไฟเข้าที่ลำโพง แต่ถ้าไม่มีสัญญาณควบคุมจากเครื่องเล่นด้านหน้า มันก็ทำงานไม่ได้ ถึงแม้ว่าเราจะต่อสายสัญญาณขาเข้าตาม Pin assignment ได้ แต่ก็ต้องมีวงจรควบคุมการทำงาน ซึ่งมันจะควบคุมจากตัวเครื่องเล่น
ภาพ Block diagram ของวงจรภาคขยาย
ภาพวงจรขยายเสียงภายใน Sub-Woofer ( Schematic Diagram )
ในรูปกรอบสีแดงจะเป็นสัญญาณขาเข้าที่มี 25 Pin ซึ่งประกอบไปด้วยสัญญาณเสียงทั้ง 6 แชลแนล และสัญญาณควบคุมอีกหลายเส้น ในกรอบสีเขียวจะเป็น IC ภาคขยายเสียง มี 25 ขา และกรอบสีฟ้าจะเป็นขั้วต่อลำโพงอีก 5 แชลแนล
ดังนั้นถ้าจะใช้งานเจ้าลำโพงชุดนี้จึงต้องต่อร่วมกับเครื่องเล่นด้วยสาย 25 Pin และนำตัว Bluetooth Receiver ต่อเข้ากับช่อง Aux ของเครื่องเล่นชุดนี้
แต่ถ้าหาเครื่องเล่นพร้อมสายต่อ 25 Pin ไม่ได้จริงๆ แล้วอยากจะนำลำโพงมาใช้งาน อันนี้ต้องบอกว่าปกติสัญญาณ Bluetooth จะเล่นได้แค่ 2.0 หรือ 2.1 แชลแนลเท่านั้น ดังนั้นเราต้องหาแอมป์แบบ 2.1 แชลแนลที่รับสัญญาณบลูทูธได้มาใช้งาน และต้องมีการดัดแปลงนิดหน่อยในตัวเครื่อง Sub-Woofer คือ ต้องลากสายลำโพงตรงจากดอกลำโพงซับขนาด 6.5 นิ้ว ซึ่งต้องแกะฝาเครื่องออกมา แล้วดึงขั้วสายลำโพงเดิมออก จากนั้นต่อขั้วลำโพงใหม่เข้าไป พร้อมลากสายลำโพงออกมาภายนอก โดยอาจจะผ่านท่อเบส หรือเจาะรูตัวถังออกมา ต่อเข้ากับแอมป์ 2.1 ซึ่งต้องมีขั้นตอนการถอดตามตัวอย่างดังรูป
ถ้าจะใช้งานบลูทูธเราจึงใช้งานได้แค่ลำโพงคู่หน้ากับตัว sub-woofer เท่านั้น
แต่ถ้าต้องการเล่นระบบเสียงโฮมเธียเตอร์แบบ 5.1 เราก็สามารถนำลำโพงที่เหลือมาใช้งานได้หมด โดยต่อเข้ากับแอมป์แบบ 5.1 หรือพวก AVR ต่อดูหนังกับทีวีก็ได้
ปล. ถ้าอยากได้คู่มือการซ่อมของ Sub-Woofer SB-WA600 ก็สามารถหาดาวน์โหลดตามเน็ต หรือ หลังไมค์มาขอก็ได้ ในกรณีที่อยากแกะซับออกมาต่อสายลำโพงใหม่
หม่ำๆกูดบอย ถูกใจ, สมาชิกหมายเลข 1001567 ถูกใจ, สมาชิกหมายเลข 4891796 ถูกใจ, TVT ถูกใจ, สมาชิกหมายเลข 8643121 ถูกใจ, KARTOON_KT ถูกใจ, รักลูกรักครอบครัว ถูกใจ, folkarts ถูกใจ, สมาชิกหมายเลข 7178291 ขำกลิ้ง, สมาชิกหมายเลข 902983 ถูกใจ
แสดงความคิดเห็น
ลำโพงเก่า อยากต่อบลูธูท ต้องทำยังไงคะ
เนื่องจากว่ารื้อของที่บ้านแล้วเจอลำโพงโฮมเธียเตอร์เก่าที่ไม่ได้ใช้ แต่หาตัวเครื่องเล่นที่มาด้วยกันไม่เจอ
เสียดายลำโพง อยากได้วิธีต่อบลูธูทให้กับลำโพงที่มีอยู่ค่ะ
เครื่องเล่นโฮมเธียเตอร์ Panasonic
- ลำโพงมีทั้งหมด 6 ตัว
- ซับวูฟเฟอร์ 1 ตัว
เหมือนทุกลำโพงจะต้องไปต่อเข้าซับวูฟเวอร์ แล้วตัวซับวูฟเฟอร์ส่งสัญญาณไปที่เครื่องเล่นดีวีดีอีกที
ซึ่งเครื่องเล่นตอนนี้หาไม่เจอ สายสัญญาณน่าจะเป็นหัวพิน ก็หายไปด้วย
ลองหาตัวอย่างในยูทูปที่เค้ามีสอนทำกัน แต่ไม่เจอรูปแบบช่องต่อแบบที่ลำโพงเรามีเลย
อยากจะขอคำแนะนำจากพี่ๆ เพื่อนๆ น้องๆ ท่านไหน พอจะทราบว่าลำโพงแบบนี้ต้องซื้อตัวสายสัญญาณแบบไหนถึงจะทำได้ค่ะ
ภาพตัวลำโพงและด้านหลังซับวูฟเฟอร์ค่ะ
