ผมใช้ Timer switch ควบคุมการให้น้ำโรงเห็ด เดิมทีก็จะต่อจาก
24v DC Power supply >> Timer switch >> Solenoid ปิดเปิดน้ำ จากปั๊มน้ำอัตโนมัติ 220v AC
พอโซเลนอยด์มันเปิด ปั๊มน้ำก็ทำงานอัตโนมติตามปกติ
แต่ใช้มาหลายปี ถังแรงดันกับสวิตซ์ควบคุมแรงดันมันเสียบ่อย บางทีSolenoid ปิดแล้ว แต่ปั๊มน้ำไม่ยอมตัดจนร้อนจัด เปลี่ยนถังแรงดัน เปลี่ยนสวิตซ์บ่อยจนรู้สึกว่าเปลืองเงิน เลยคิดจะลองดัดแปลงมาใช้ Timer switch ที่ควบคุม Solenoid มาคุมปั๊มน้ำให้ทำงานพร้อมกันไปเลยโดยจะพ่วง SSR ไปอีก 1 ตัว เพราะปั๊มตัวนี้ใช้เฉพาะที่โรงเห็ดอย่างเดียว ยังส่งน้ำได้ดีอยู่ เลยยังไม่อยากซื้อปั๊มใหม่

24v DC Power supply >> Timer switch >> Solenoid + SSR >> Pump 220v AC

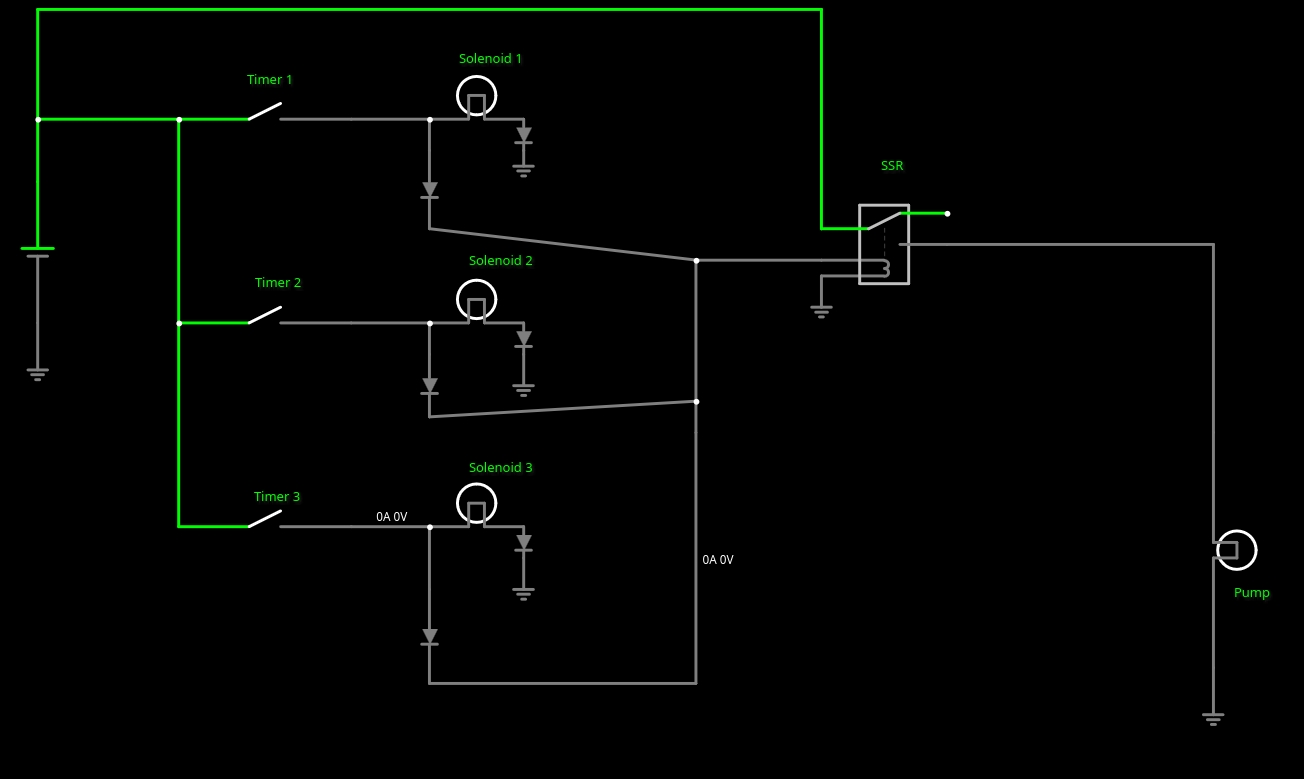

(ลองไปวาดวงจรในเว็บดู สัญลักษ์อาจจะไม่ตรงเพราะมันไม่มีให้เลือก เลยใช้เป็นหลอดไฟกับ Relay ธรรมดาแทนครับ)

พอลองทดสอบดู เวลาปิดเปิด Timer Switch มันจะมีกระแสไฟวิ่งย้อนกลับจาก Ground มาซักพักนึง ถึงจะหยุด แล้ว SSR ถึงตัดไฟ ผมก้เลยลองใส่ Diode ไปอีกตัวหลัง Solenoid ก็จะตัดไฟทันที

เลยสงสัยว่า ถ้าไปต่อใช้งานจริงต้องใส่ Diode เพิ่มอีกตัวตามรูปหลังมั้ยครับ?
