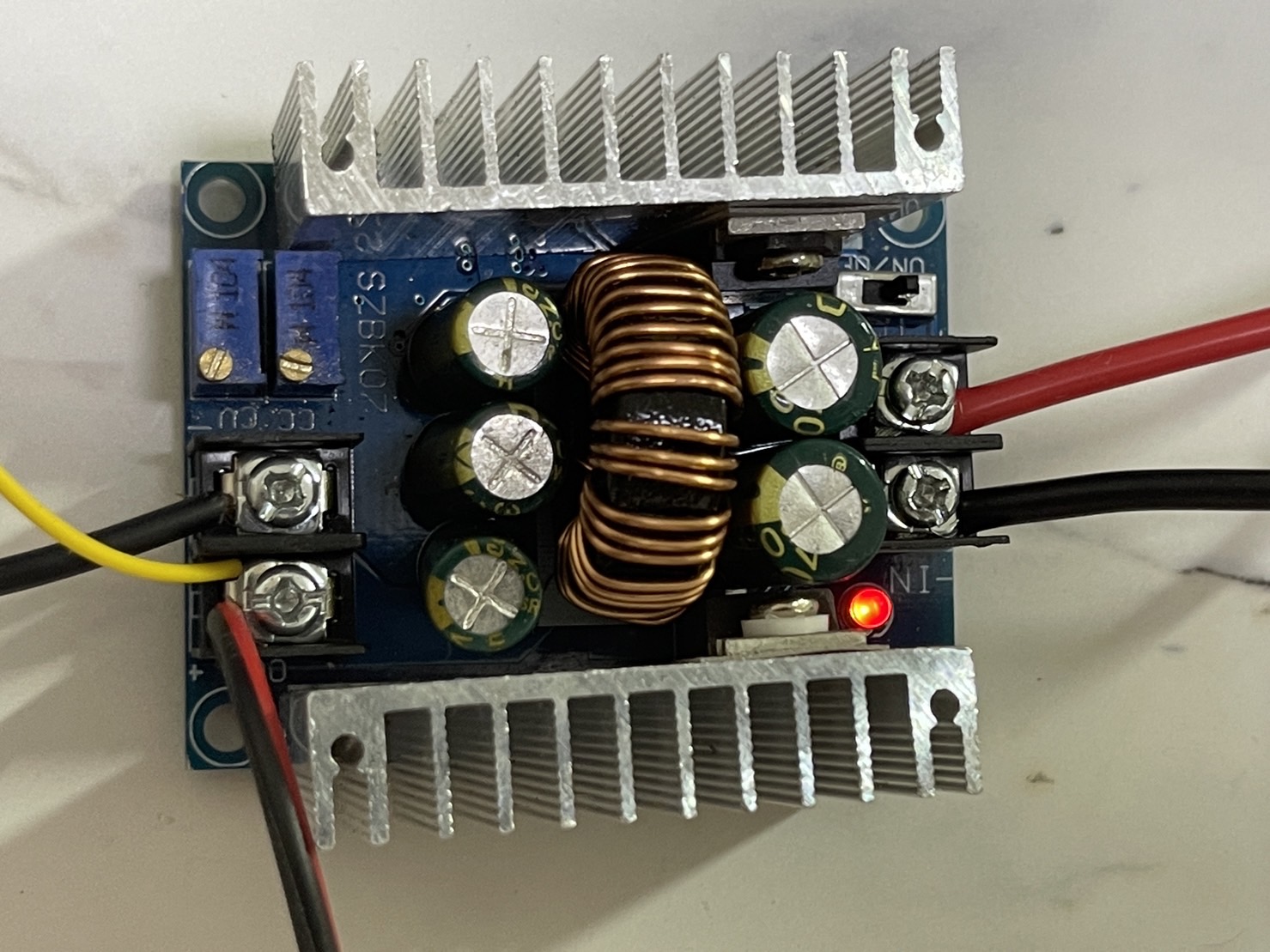

มันคือวงจร non-isolated buck converter ประสิทธิภาพสูง แต่ไม่แยกราว

วิธีปรับ ที่ถูกต้อง

ไม่ต้องต่อ สายไฟออก หรือโหลด

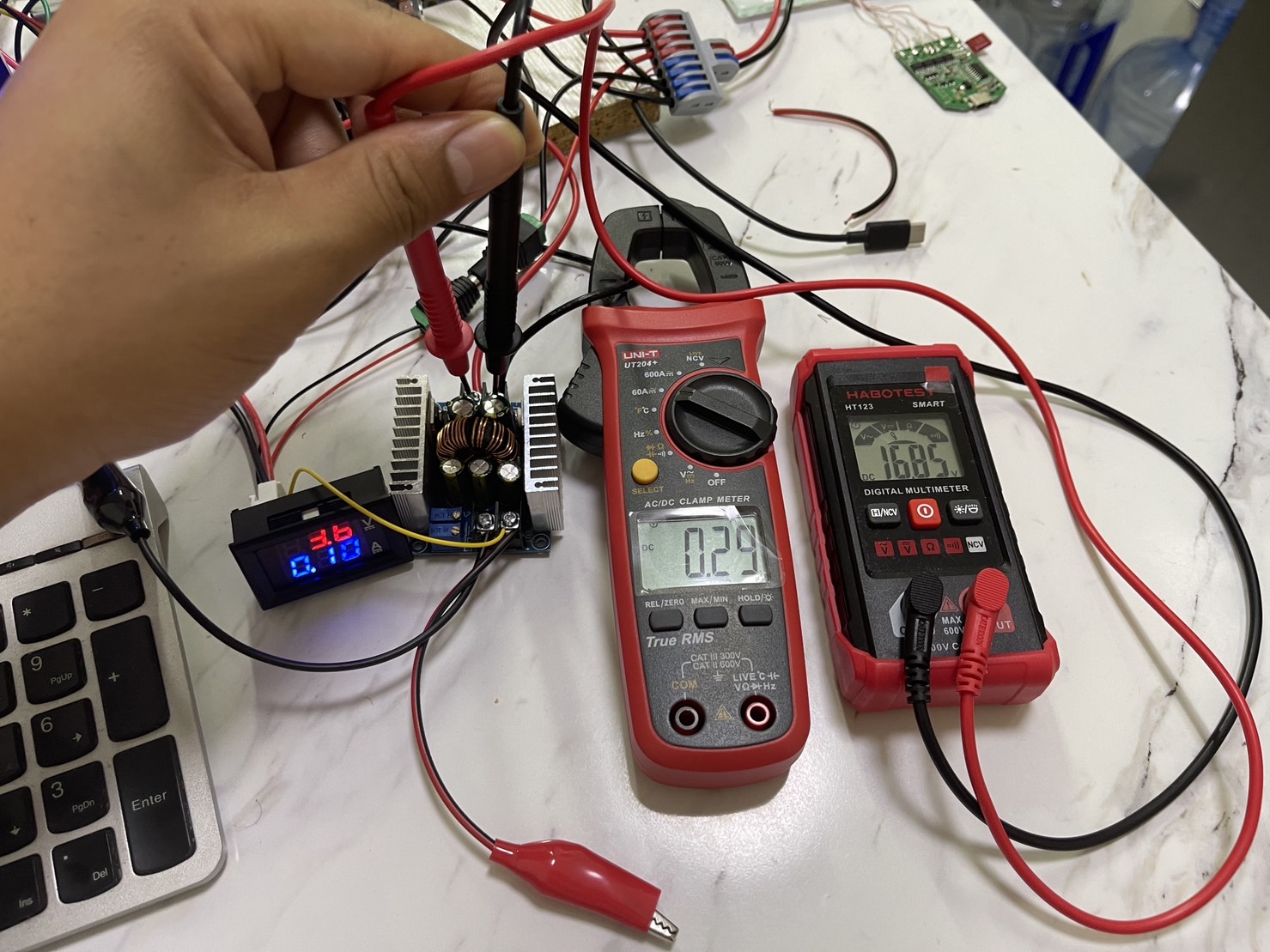

ป้องไฟเข้า ๑๖ โวล์ กระแสไฟเลี้ยงวงจรต้องไม่เกิน 0.05A

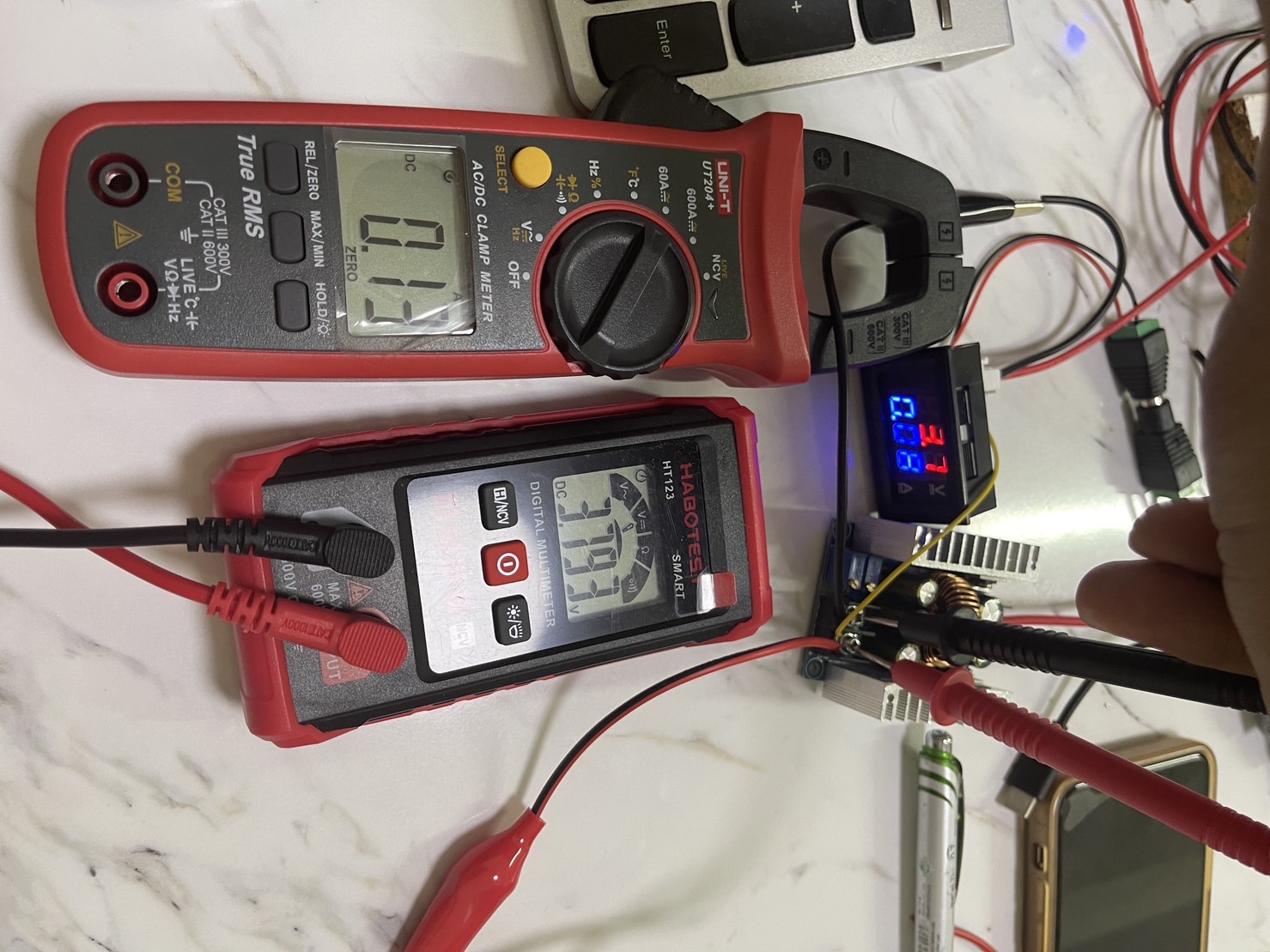

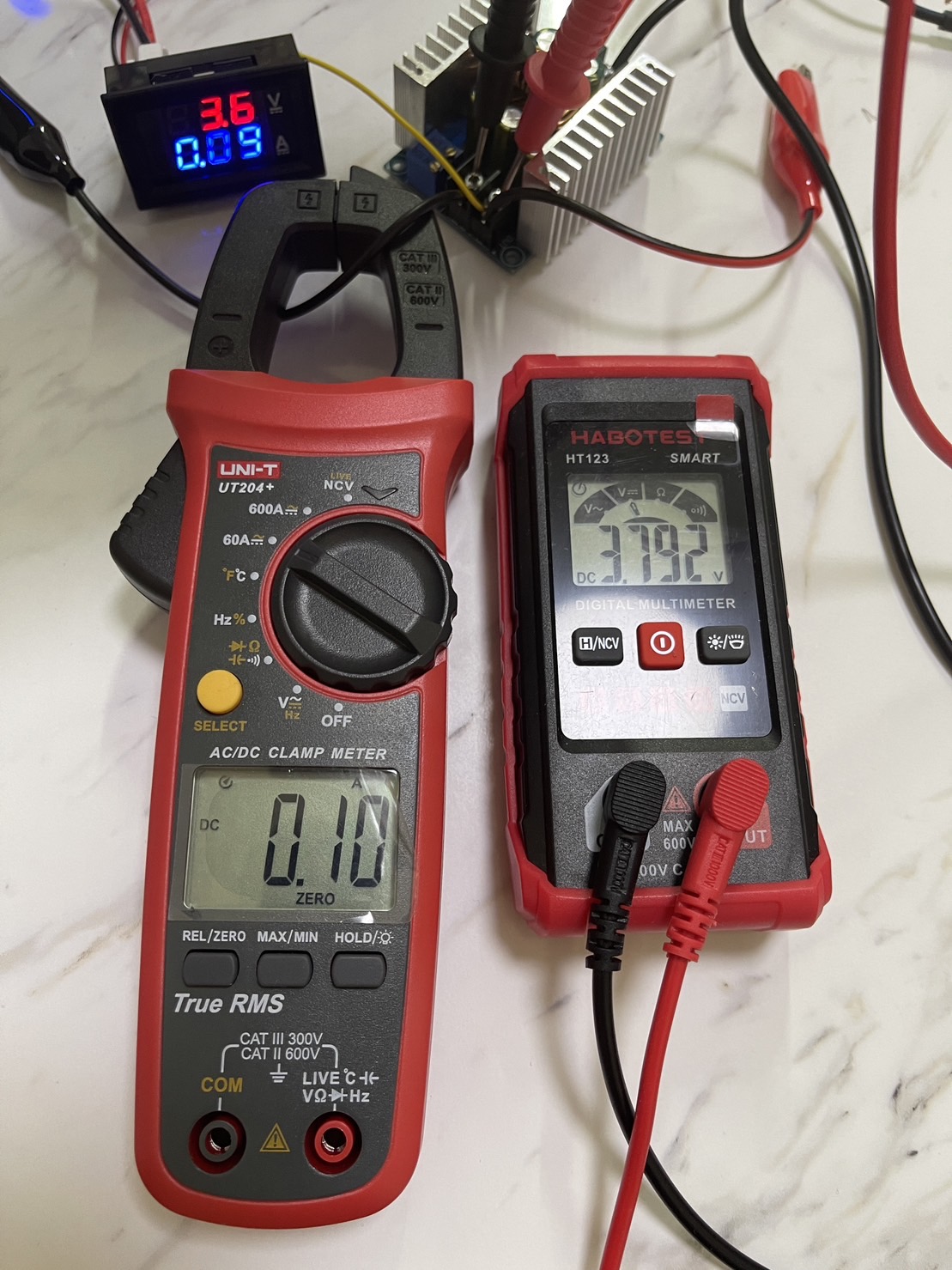

เอาไขควงปรับวัลลุ่ม CV ให้ได้ 12.0 Vdc กระแสต้องไม่เกิน 0.1A

ต่อตัวต้านทาน ๘ โอม ๒๐วัตติ์ กับไฟออก ๑๒โวล์

ก็จะมีกระแสไหล = 12/8 = 1.5A

ปรับวัลลุ่ม CC ให้แรงดันไฟออกที่ 11.9 Vdc

วัดกระแสไฟ ๑๖โวล์ ขาเข้าจะต้องไม่เกิน 1.40A

ประสิทธิภาพการทำงานของวงจร = Pout/Pin = 18/22.5 = 80%

เอาสายไฟออก ๑๒โวล์ ช๊อตต่อกัน

เพื่อเป็นการพิสูจน์การทำงานของวงจรตัดกระแส

กระแสต้องไม่เกิน 1.5A

จขกทก็จะ สำเหร็จ การตั้งค่าได้ ถูกต้อง

แต่มีข้อสำคัญ ของวงจรนี้คือ กราวไฟเข้าและกราวไฟออก

เชื่อม ถึงกัน ด้วยตัวต้านทานจับกระแส 0.05 โอม

ดังน้น ขั้วลบของแหล่งจ่ายไฟ ๑๖โวล์ ต้องลอย

วงจรถึงจะ ตัดกระแส ได้ถูกต้องนะ

แต่ถ้า ขั้วลบ ของแหล่งจากกราวถาวร จขกทต้องทำ โหลด กราวลอย

แต่ถ้าโหลดก็กราวถาวร ด้วย

จขกท ต้องเปลี่ยนไปซื้อ isolated dc/dc converter แทน
