คำตอบที่ได้รับเลือกจากเจ้าของกระทู้
ความคิดเห็นที่ 1
กระแส 50 mA ที่ buffer ขับได้
มาจากไฟเลี้ยงของ buffer เองครับ
output ของ buffer มี impedance ต่ำ
ขับกระแสสูงได้ มีจำนวน fan-out ได้มาก
อย่าง IC เบอร์ 4049 (Inverter)
4050 (Buffer) ก็ต้องมีไฟเลี้ยง
ไฟเลี้ยงนี้แหละที่เป็นกระแสไฟขับ input
ของวงจรอื่น ๆ ครับ
มาจากไฟเลี้ยงของ buffer เองครับ
output ของ buffer มี impedance ต่ำ
ขับกระแสสูงได้ มีจำนวน fan-out ได้มาก
อย่าง IC เบอร์ 4049 (Inverter)
4050 (Buffer) ก็ต้องมีไฟเลี้ยง
ไฟเลี้ยงนี้แหละที่เป็นกระแสไฟขับ input
ของวงจรอื่น ๆ ครับ
แสดงความคิดเห็น
อ่านกระทู้อื่นที่พูดคุยเกี่ยวกับ
วิศวกรรมศาสตร์
ช่วยอธิบายที วงจรง่ายๆนี้ ไปเอากระแสจากไหนมาขับโหลดเพิ่มได้ครับ

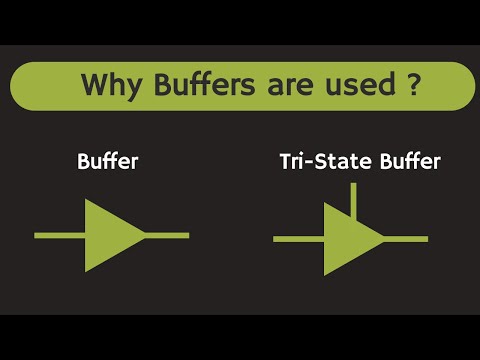

ตั้งแต่นาทีที่ 1.45 - 3.14
วงจร A ถ้าไม่ใส่ buffer ขับ load วงจร B ไม่ได้ ( เพราะกระแสจ่ายได้มากสุด 10 ma)
แต่ทำไมเมื่อใส่ Buffer ถึงทำให้สามารถจ่ายกระแสขับโหลดวงจร B ได้ (กระแสจ่ายได้ 50 ma มาได้ยังไง งงมาก)
