ความคิดเห็นที่ 5
ผมขอความรู้เรื่อง Stealth ของเครื่องบินหน่อยครับผมอยากรู้ว่ามัน หน้าตายังไง

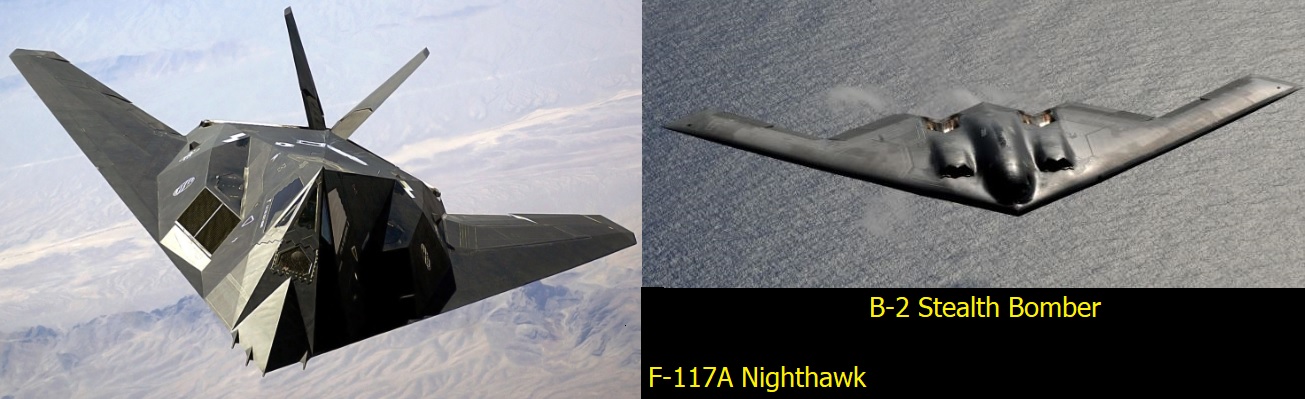

หน้าตาประมาณนี้ครับ
ทำงานยังไง
ขอเริ่มอธิบายด้วยการทำงานของ RADAR ก่อนครับ

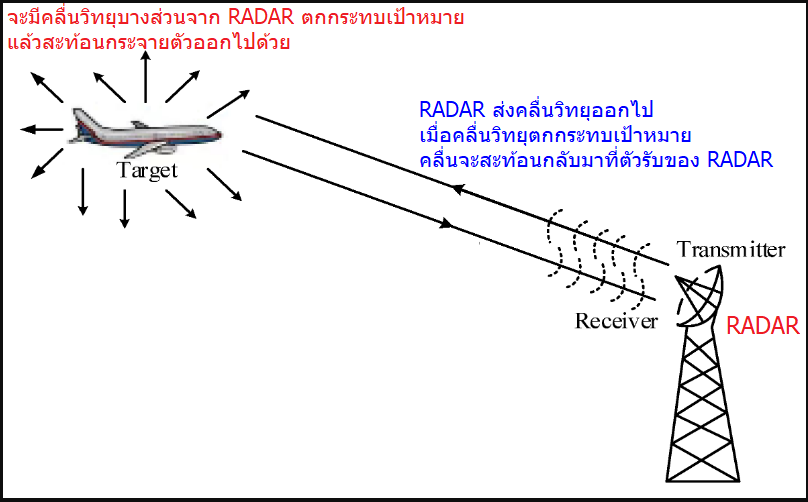

RADAR จะทำงานโดยปล่อยคลื่นวิทยุออกไป และกระทบเป้าหมายสะท้อนกลับมา
ตัวรับของ RADAR จะรับคลื่นนี้ได้ และแสดงออกทางหน้าจอว่าเป้าหมายนี้
อยู่ห่างระยะเท่าใด มีความเร็วเท่าใด ระบบคอมพิวเตอร์ของ RADAR จะคำนวณได้หมด
แต่ .... เครื่องบินแบบ Stealth จะออกแบบตัวถังแบบในภาพบนสุด
มันจะมีเหลี่ยมมีมุมที่จะสะท้อนคลื่น RADAR ให้กลับมาที่ตัวรับ RADAR ได้น้อยมาก ๆ
จากภาพนี้จะเห็นว่าเครื่องบินทั่วไปจะสะท้อนคลื่น RADAR ได้ดีในทุกมุมของตัวเครือง
แต่เครื่องบิน Stealth จะทำให้เกิดคลื่นสะท้อนกลับมาที่ RADAR น้อยมาก มีบางมุมแบบแคบ ๆ
เท่านั้นที่จะเกิดคลื่นสะท้อนกลับได้ครับ

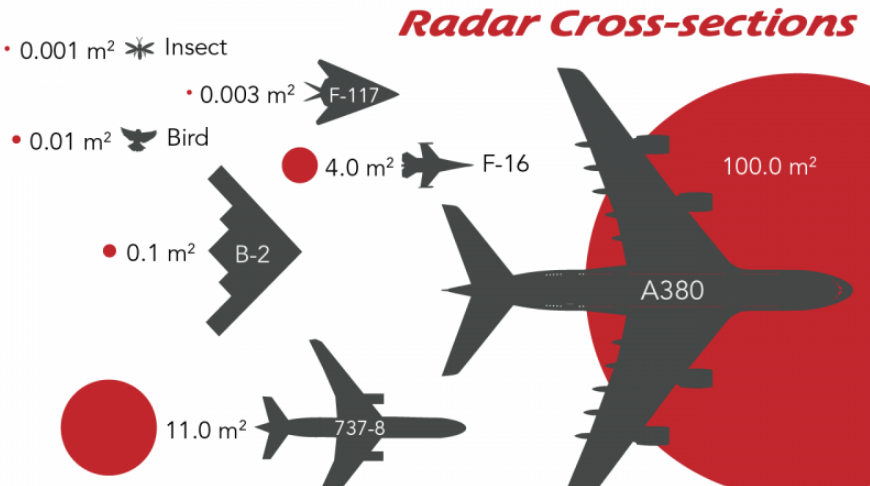

การสะท้อนคลื่นกลับมาที่ RADAR นี้ จะแปลความหมายออกมาเป็น RADAR Cross Section (RCS)
พวก Helicoptor เครื่องบินทั่วไป ฝูงนก ฝูงแมลง จะสะท้อนคลื่นกลับมาที่ RADAR ได้มาก
นั่นคือ RCS จะใหญ่ แต่เครื่อง Stealth จะมี RCS เล็กมาก ๆ ทำให้พนักงาน RADAR อาจไม่รู้ได้ว่า
ภาพในหน้าจอ RADAR นั้นคือเครื่องบิน หรือ นก หรือ สัญญาณรบกวน
มีการนำสารอะไรมาทาไวรอบเครื่องบินหรือไม่
วัสดุที่ใช้ทำลำตัวเครื่อง Stealth จะเรียกว่า Radiation-absorbent material (RAM)
มันคือวัสดุพิเศษที่มีคุณสมบัติดูดซับคลื่น RF ที่ตกกระทบ ยิ่ง RAM มีประสิทธิภาพมากเท่าใด
ระดับของ RF ที่สะท้อนออกไปก็จะยิ่งต่ำลงเท่านั้นครับ .... แน่นอนว่า RAM จะเป็นความลับเสมอ
ที่เปิดเผยใน Internet นั้นคือวัสดุ RAM หรือเทคนิคที่เก่าแล้วทั้งสิ้นครับ
เช่น Iron ball paint absorber , Carbon Nanotubes , Ferrite , Black Carbon
ซึ่งการนำ RAM มาผลิตแบบ nano และผสมกับสีทาลงไปที่ผิวเครื่องบิน
เรียกว่า RADAR absorbent paint
หน้าตาประมาณนี้ครับ
ทำงานยังไง
ขอเริ่มอธิบายด้วยการทำงานของ RADAR ก่อนครับ
RADAR จะทำงานโดยปล่อยคลื่นวิทยุออกไป และกระทบเป้าหมายสะท้อนกลับมา
ตัวรับของ RADAR จะรับคลื่นนี้ได้ และแสดงออกทางหน้าจอว่าเป้าหมายนี้
อยู่ห่างระยะเท่าใด มีความเร็วเท่าใด ระบบคอมพิวเตอร์ของ RADAR จะคำนวณได้หมด
แต่ .... เครื่องบินแบบ Stealth จะออกแบบตัวถังแบบในภาพบนสุด
มันจะมีเหลี่ยมมีมุมที่จะสะท้อนคลื่น RADAR ให้กลับมาที่ตัวรับ RADAR ได้น้อยมาก ๆ
จากภาพนี้จะเห็นว่าเครื่องบินทั่วไปจะสะท้อนคลื่น RADAR ได้ดีในทุกมุมของตัวเครือง
แต่เครื่องบิน Stealth จะทำให้เกิดคลื่นสะท้อนกลับมาที่ RADAR น้อยมาก มีบางมุมแบบแคบ ๆ
เท่านั้นที่จะเกิดคลื่นสะท้อนกลับได้ครับ
การสะท้อนคลื่นกลับมาที่ RADAR นี้ จะแปลความหมายออกมาเป็น RADAR Cross Section (RCS)
พวก Helicoptor เครื่องบินทั่วไป ฝูงนก ฝูงแมลง จะสะท้อนคลื่นกลับมาที่ RADAR ได้มาก
นั่นคือ RCS จะใหญ่ แต่เครื่อง Stealth จะมี RCS เล็กมาก ๆ ทำให้พนักงาน RADAR อาจไม่รู้ได้ว่า
ภาพในหน้าจอ RADAR นั้นคือเครื่องบิน หรือ นก หรือ สัญญาณรบกวน
มีการนำสารอะไรมาทาไวรอบเครื่องบินหรือไม่
วัสดุที่ใช้ทำลำตัวเครื่อง Stealth จะเรียกว่า Radiation-absorbent material (RAM)
มันคือวัสดุพิเศษที่มีคุณสมบัติดูดซับคลื่น RF ที่ตกกระทบ ยิ่ง RAM มีประสิทธิภาพมากเท่าใด
ระดับของ RF ที่สะท้อนออกไปก็จะยิ่งต่ำลงเท่านั้นครับ .... แน่นอนว่า RAM จะเป็นความลับเสมอ
ที่เปิดเผยใน Internet นั้นคือวัสดุ RAM หรือเทคนิคที่เก่าแล้วทั้งสิ้นครับ
เช่น Iron ball paint absorber , Carbon Nanotubes , Ferrite , Black Carbon
ซึ่งการนำ RAM มาผลิตแบบ nano และผสมกับสีทาลงไปที่ผิวเครื่องบิน
เรียกว่า RADAR absorbent paint
