สอบถามเรื่องออกแบบบันไดนะคะ

เป็นการออกแบบที่ให้เจ้าของบ้านมีปัญหากับช่างก่อสร้าง ในการทำตามแบบ

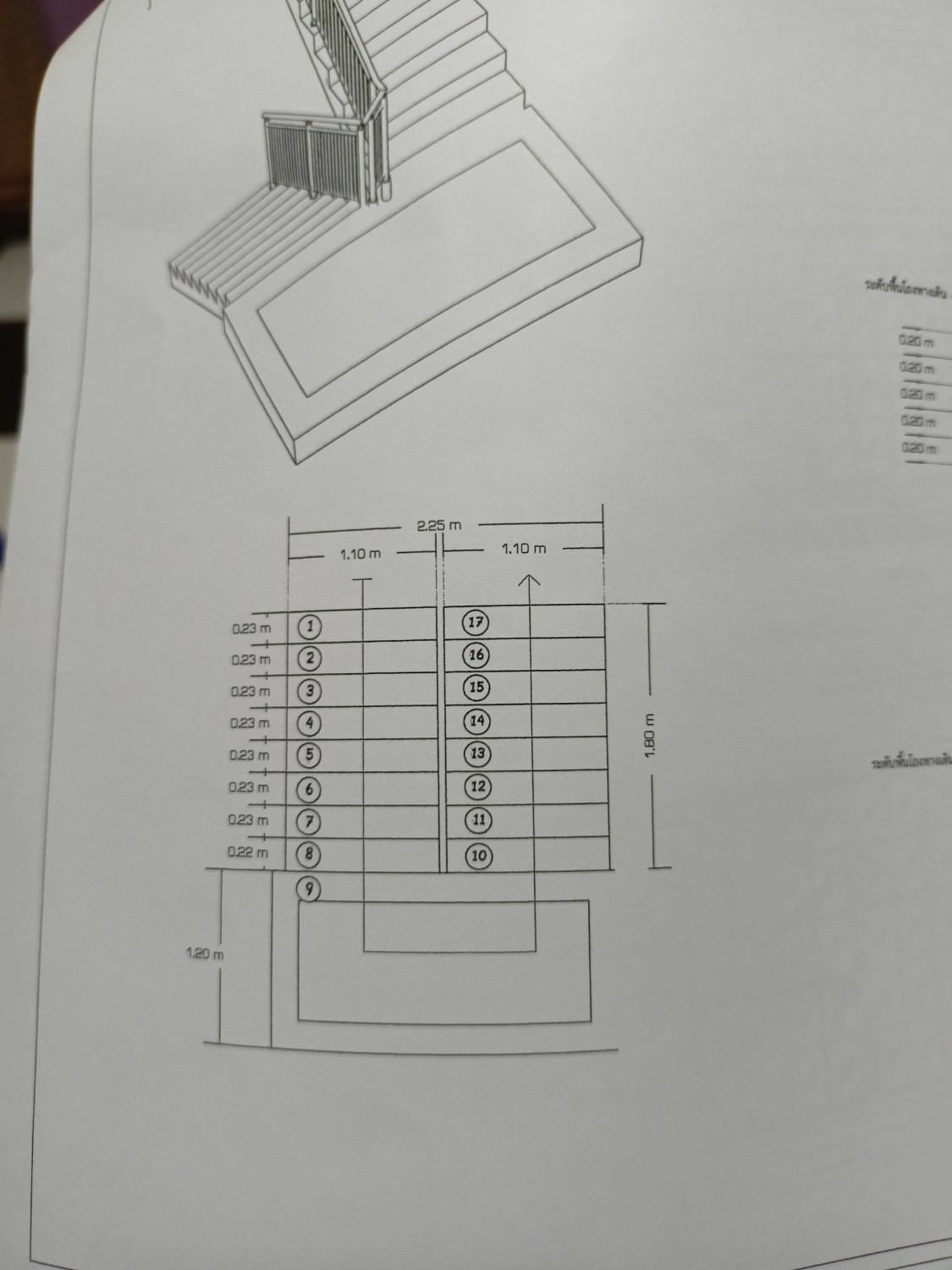

ดูความผิดพลาดของการออกแบบ ในระยะและระดับต่างๆ
  ระดับพื้นโถงทางเดินชั้นบน  +4.00 m (4,000 mm )
  ระดับพื้นโถงทางเดินชั้นล่าง  +0.50 m (500 mm )
  บ้านมีความสูงระหว่างชั้น = 4,000-500 = 3,500 mm
  กำหนดเป็นบันไดตรงรูปแบบพับกลับ  แบ่งบันไดเป็น 2 ช่วง  ช่วงแรกขั้นบันได 9 ขั้น ขั้นที่มีลูกนอน 8 ขั้น และ 1 ขั้นชานพัก  ช่วงที่ 2 ขั้นบันได 9 ขั้นเช่นกัน เป็นขั้นที่มีลูกนอน 8 ขั้น และ 1 ขั้นพื้นชั้นบน(ต้องกำกับเลขขั้นที่ 18) รวมเป็นบันได 18 ขั้น(นับจำนวนลูกตั้งหรือระยะตั้ง  และเป็นจำนวนขั้นต่ำสุดของความสูงระหว่างชั้น 3,500 mm)
  บันไดมีความสูงขั้นหรือระยะตั้งหรือลูกตั้ง = 3,500/18 =ประมาณ 194.5 mm  ไม่ใช่ 200 mm
  ชานพักบันไดมีระดับที่ +(3,500/2 + 500 ) นั่นคือ + 2,250 mm (+2.25 m) ไม่ใช่ 2.20 m  และระยะความสูงชานพักมีค่า 1.75 m จากเส้นระดับฟื้นโถงทางเดินชั้นล่าง  ไม่ใช่ 1.80 m จากเส้นระดับใต้ฟื้นโถงทางเดินชั้นล่าง
  ช่วงบันไดแต่ละช่วงที่มี 8 ลูกนอนกำหนดยาว 1,800 mm   ดังนั้นขั้นบันไดมีความลึกขั้นหรือระยะนอนหรือความกว้างลูกนอนไม่รวมระยะเหลื่อม = 1,800/8 = 225 mm ไม่ใช่ 220 mm หรือ 230 mm (ถ้า 230 mm ช่วงบันไดจะยาว 1,840 mm) ได้บันไดชัน 40.84159282 องศาที่ค่า pitch 194.5mm/225 mm  ถือเป็นบันไดชัน แต่ยังอยู่ภายใต้ขอบเขตและดืกว่ามาตรฐานขั้นต่ำเล็กน้อย(มาตรฐานขั้นต่ำมีค่า Pitch 200mm/220 mm บันไดชัน 42.27468901 องศา)
   ไม่ระบุความสูงราวบันได
   ออกแบบความสูงราวบันไดช่วงบนต่ำกว่าความสูงราวบันไดช่วงล่าง  และการหยักส่วนราวบันไดบนที่จุดชานพักให้เป็นแนวราบก็ไม่ควรทำ มีความสูงกว่าปกติโดยใช่เหตุ
   1.2 m เป็นความลึกชานพักหรือรวมความหนาผนังด้วย?
   ควรแก้ไขเขียนแบบให้ตัวเลขระดับและระยะที่ถูกต้อง  และน่าจะมีแบบทางวิศวกรรมในโครงสร้างบันได และรายละเอียดการใช้วัสดุในแผงราวบันได(จขกท. อาจไม่นำมาแสดง)

  ในความเชื่อเรื่องขั้นบันไดที่มีลูกนอนเป็นเลขคี่ โดยบันไดแบ่งเป็นช่วงนั้น แบ่งเป็น 3 แบบ
  1.นับขั้นที่มีลูกนอนแต่ละช่วงเป็นเลขคี่
  2.นับขั้นที่มีลูกนอนรวมทุกช่วงเป็นเลขคี่
  3.นับขั้นที่มีลูกนอนแต่ละช่วงเป็นเลขคี่และนับรวมเป็นเลขคี่ด้วย
   ต้องถามว่าเชื่อในข้อไหน?
   ตัวอย่างเช่น บันไดหลังนี้ หากต้องการแก้ไขให้แต่ละช่วงมีขั้นลูกนอนเป็นเลขคี่  โดยยังมีชานพักคั่น  เมื่อนำเลขคี่ทั้ง 2 ช่วงมารวมจะได้รวมเป็นเลขคู่  และการทำแต่ละช่วงให้เป็นเลขคี่ คือการเพิ่มหรือลดขั้นลูกนอน 1 ขั้น จะต้องเพิ่ม-ลดความยาวช่วงบันไดและหรือเพิ่มระยะนอน
    ความเชื่ออาจพลาดการได้บันไดที่ดี เดินสะดวกสบาย ซึ่งเป็นหัวใจสำคัญที่นักออกแบบบันไดต้องคำนึงถึงเป็นหลัก

   ดูพื้นที่แล้วสามารถออกแบบบันไดที่มีความชันต่ำลงได้ แต่ความกว้างตัวบันไดจะลดลงเหลือ 1,000 mm ถึง 1,050 mm  ในขนาดพื้นที่เดิม
