สงสัยเรื่องระบบไฟฟ้าครับ ขอช่วยอธิบายให้เข้าใจด้วยครับ

บ้านใน อเมริกามีทั้งไฟ ๑๑๐โวล์ และ ๒๒๐ โวล์ ทุกๆหลัง

เพราะหม้อแปลง ที่เสาไฟฟ้าจะจ่ายไฟ แรงดัน 120-0-120 คือระบบไฟ สองเฟส ต่างกัน ๑๘๐ องศา

สายไฟเข้าบ้านมีสามเส้น มีฉนวน สองเส้น สายเปลีอยหนึ่งเส้นคือสาย N

มาต่อกราวหรือลงดิน ที่จุดเดียว คือที่ ตู้โหลดเซ็นเตอร์ ของแต่ละบ้าน

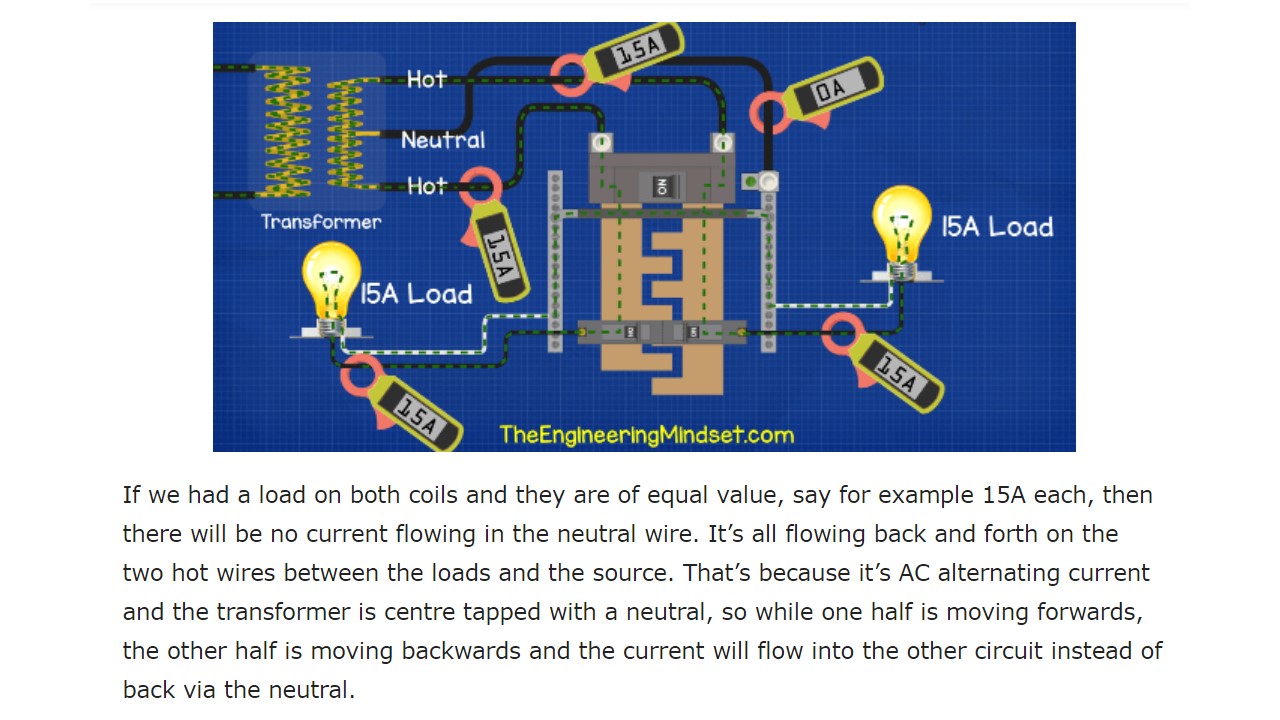

จากในรูป

สาย H1 แรงดัน 120V เมื่อเทียบกับ N หรือกราว ใช้กับ ไฟแสงสว่าง ในบ้านและปลั๊กไฟ แต่ละห้องในบ้าน

สาย H2 แรงดัน 120V เฟสต่างกัน ๑๘๐ องศา ใช้กับไฟแสงสว่างในบ้าน และปลั๊กไฟ แต่ละห้อง

ดังนั้น แรงดันระหว่าง H1 กับ H2 จะได้ ๒๔๐โวล์ ใช้กับเครื่องไฟฟ้าที่กินไฟมากๆ เช่นเครื่องปรับอากาศ เตาไฟฟ้าในครัว หม้อต้มน้ำร้อนเป็นต้น

จะเห็นว่าถ้าเราเอาปลั๊กไฟ ไปเสียบ จากปลั๊กไฟ จาก สองห้อง ในบ้าน

เราจะได้ไฟ ๒๔๐โวล์ มาใช้กับเครื่องไฟฟ้า ๒๒๐โวล์ จากเมืองไทยได้

ที่โหลดเซ็นเตอร์ จะมีเบรกเก้อขนาด ๑๕แอม หลายสิบตัว ทั้งสองฝั่ง เพื่อต่อไฟไปปลั๊กไฟ แต่ละห้องในบ้าน

เพื่อให้ บาล้านกระแส สาย L1 ให้เท่าๆกับสาย L2 สาย N หรือสายดิน มีกระแสน้อยมาก


คำถาม จขกท

แต่ที่ผมสงสัย งงๆ คือ
ในเมื่อกระแสไฟวิ่งสลับไปมาระหว่าง H1/H2 ไม่ใช่ระหว่าง H ใดอันหนึ่งกับ N ที่จั้มตรงกลางของคอยล์ระหว่าง H1 และ H2

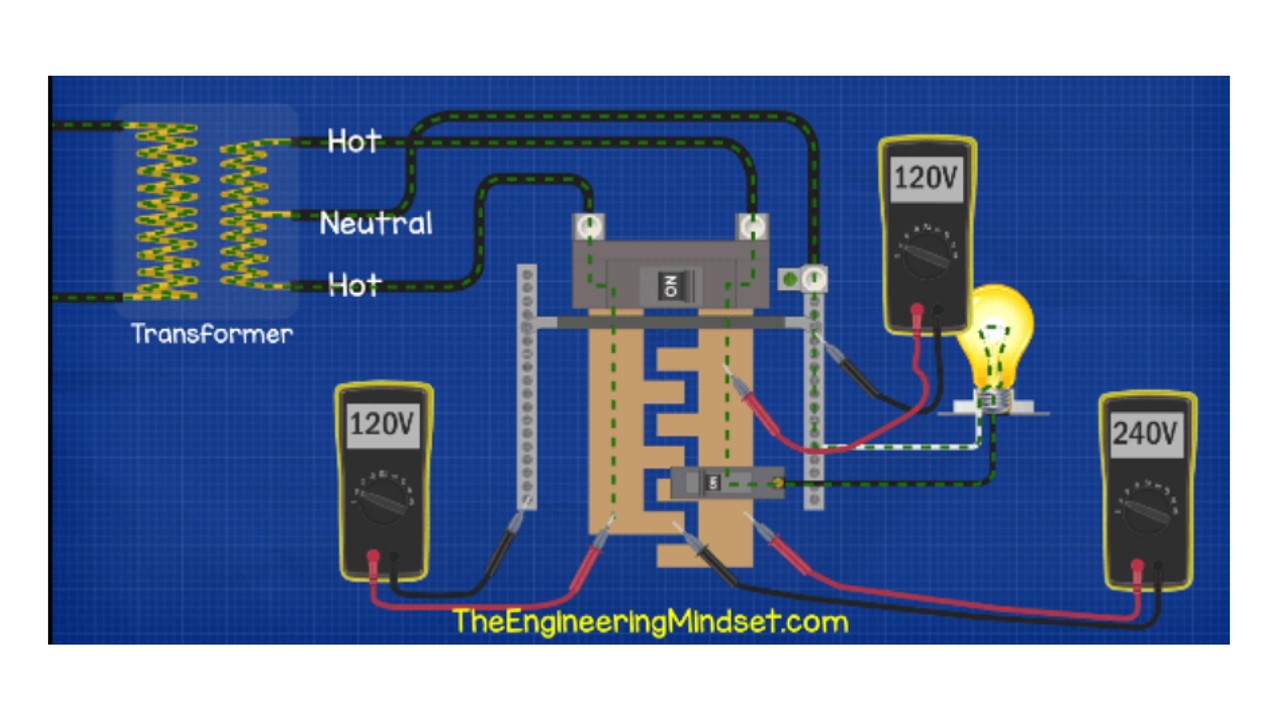

Volt ในวงจรกรณีตามภาพ 2 นี้มันจะกลายเป็น 240V ไหมครับ
ซึ่งผมคิดว่าไม่น่าใช่ เพราะ ปกติมันจ่ายให้เครื่องใช้ไฟฟ้ามัน 120V
แต่อยู่ดีๆถ้ากระแสไฟ 2 ด้านเท่ากัน แล้วโดดไปเป็น 240V ของเครื่องไฟฟ้าที่ต่ออยู่น่าจะเสียหาย

สาย H1 แรงดัน แค่ ๑๒๐โวล์ เมือเที่ยบกับสายดิน

สาย H2 แรงดัน แค่ ๑๒๐โวล์ เมื่อเทียบกับสายดิน

โหลด ต่อต้องต่อระหว่างสายH1 กับ H2 ถึงจะได้แรงดัน ๒๔๐โวล์

แต่ถ้า สาย N ขาด และโหลดในบานแต่ละเฟส ไม่บาล้าน อาจจะมีแรงดันเกินได้ ซึ่งอันตราย

ดังนั้น ฝรั่งเขาฉลาด จึงมีวิธีแก้ไข

๑ โรงไฟฟ้า จะต่อสาย N ลงดินไว้ที่ หม้อแปลงกันไว้ก่อนเป็นความปลอดภัยข้องแรก

แล้วต่อสายไฟเปลื่อยคือสาย N มาเข้าตู้โหลดเซ็นเตอร์ของบ้าน แล้ว ลงดินที่จุด นั้นจุดเดียวคือกราวของบ้านนั้นๆ

คือประกันความปลอดภัย ชั้นสอง

๒ ช่างไฟฟ้า ต้องมีไลเซ็นต์ ไม่งั้นต่อไฟฟ้าไม่ได้

๓ สายไฟในบ้าน จะต้องมีสามเส้น มีสายดินทุกๆจุด

จะเห็นว่ามี ๓วิธีป้องกันไว้แล้ว ถ้าตัดสาย N แรงดันก็ไม่เกิน


ทดลองง่ายๆดังนี้  ว่าถ้า สาย N ขาด

โดยต่อสายแค่เส้นเดียว จาก H1 ปลั๊กไฟห้องหนึ่งในบ้าน มาต่อกับหลอดไฟใส้ ๑๒๐โวล์ ขนาดร้อยวัตติ์

ต่อสายไฟแค่เส้นเดียว จาก H2 ปลั๊กไฟอีกห้องหนึ่ง มาต่อกับหลอดไฟใส้ ๑๒๐โวล์ ขนาดร้อยวัตติ์

เอาอีกขั้วหนึ่ง ของหลอดไฟแต่ละหลอด มาต่อกัน หลอดก็จะ ติดสว่างเท่าๆกัน

วัดแรงดันตกคร่อม แต่ละหลอดจะได้ ๑๒๐โวล์ เท่ากันพอดี ไม่ต้องมีสาย N

วัด ตรงจุดต่อจะได้ 0 โวล์พอดี เอามือจับได้ ไฟไม่ดูดเรา

นี่คือ ระบบความปลอดภัยของระบบ ไฟบ้านในอเมริกา นะ
